XXL-JOB执行器集群及分片功能

于 2023-08-05 17:10:04 发布
阅读量1.1k 收藏 1
点赞数
CC 4.0 BY-SA版权
文章标签： java
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Persistence___/article/details/132050223
本文讲述了如何在XXL-JOB中进行职责划分、配置SpringBoot应用、创建执行器，以及实现数据分片的功能，适合IT技术人员参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

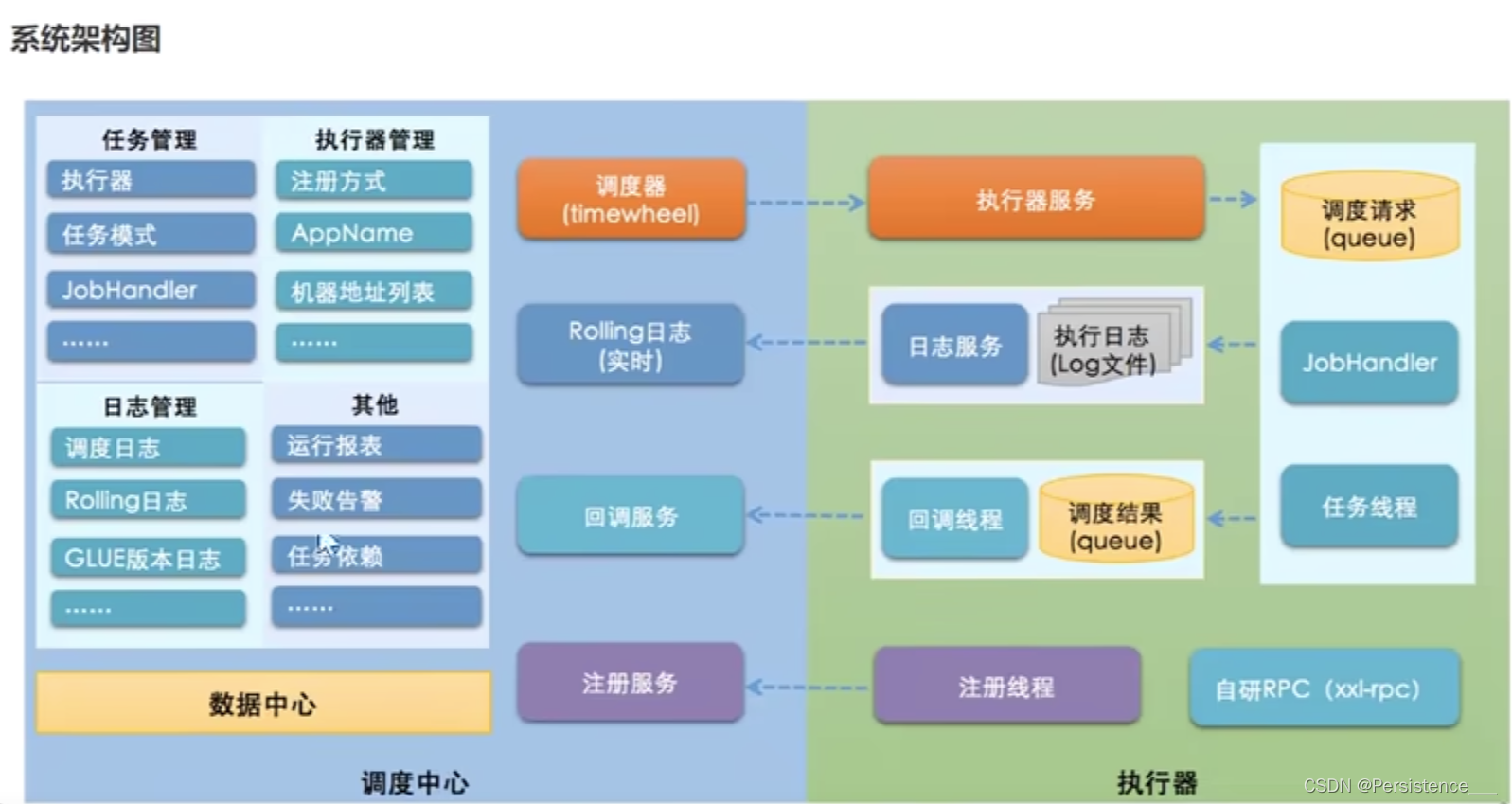

系统架构图

在这里插入图片描述

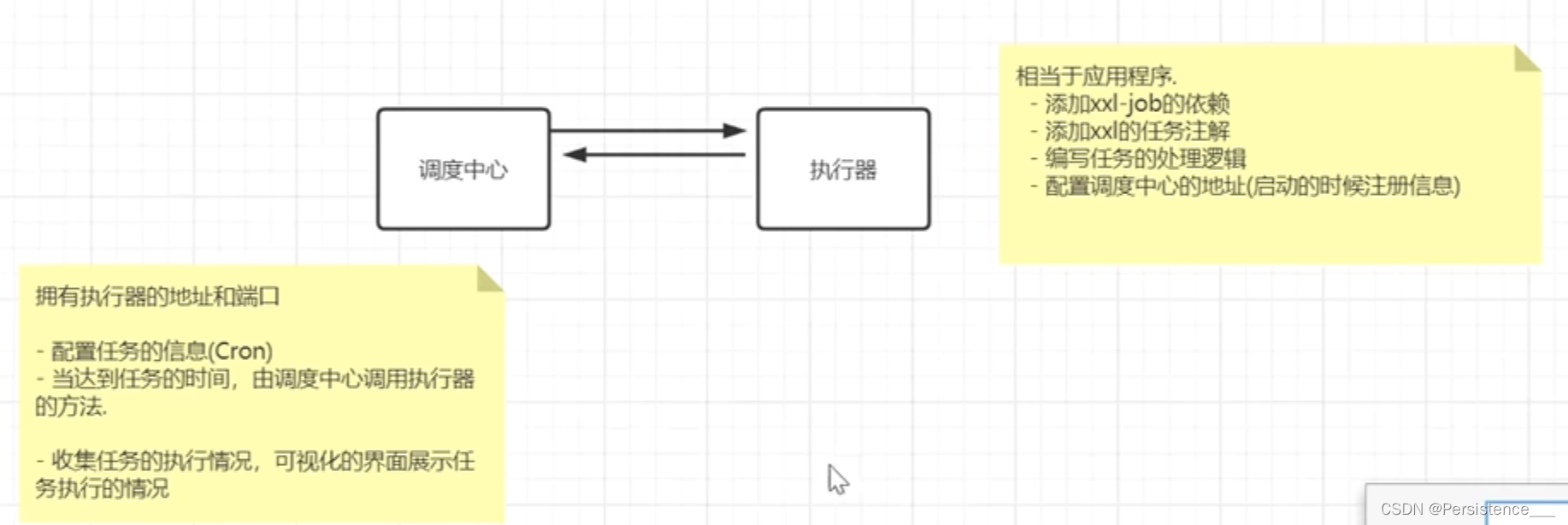

XXL-JOB职责划分

在这里插入图片描述

准备工作

1.下载代码

https://gitee.com/xuxueli0323/xxl-job/tree/2.3.0/

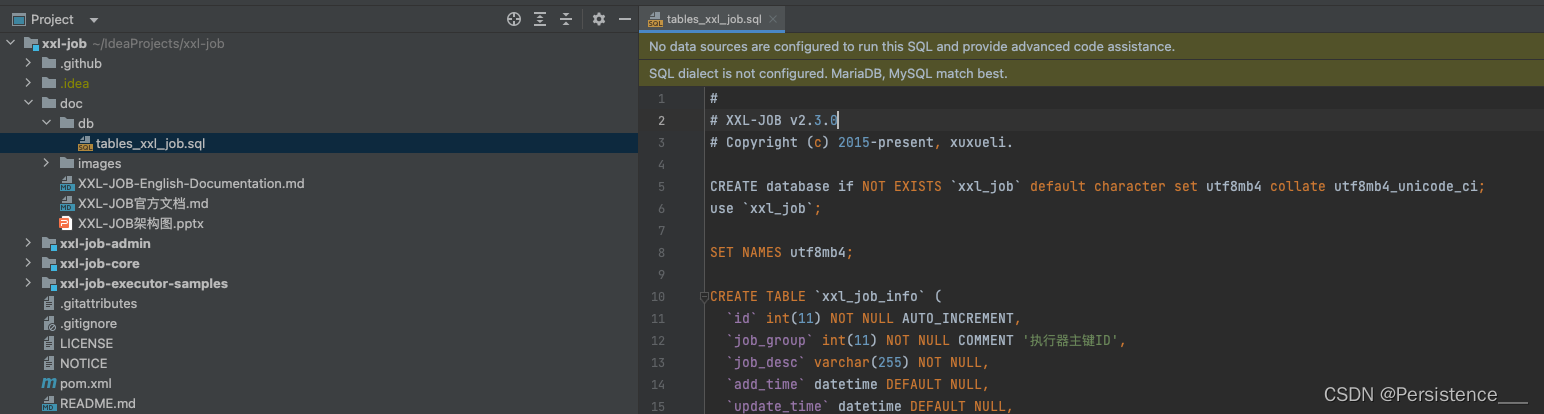

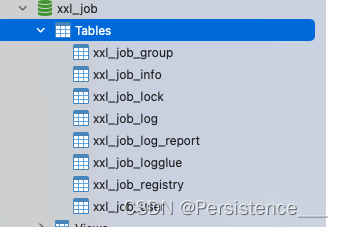

2.将xxl-job sql执行

在这里插入图片描述
在这里插入图片描述

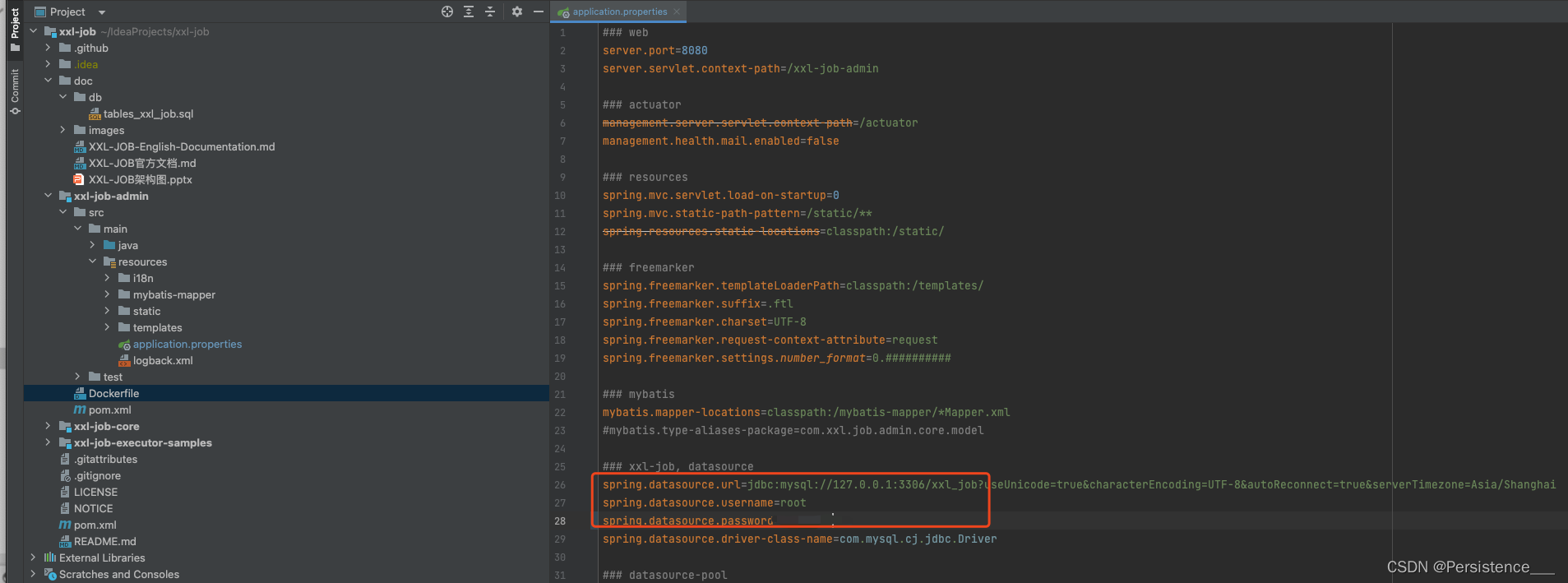

3.修改xxl-job-admin数据库链接及账号密码

在这里插入图片描述

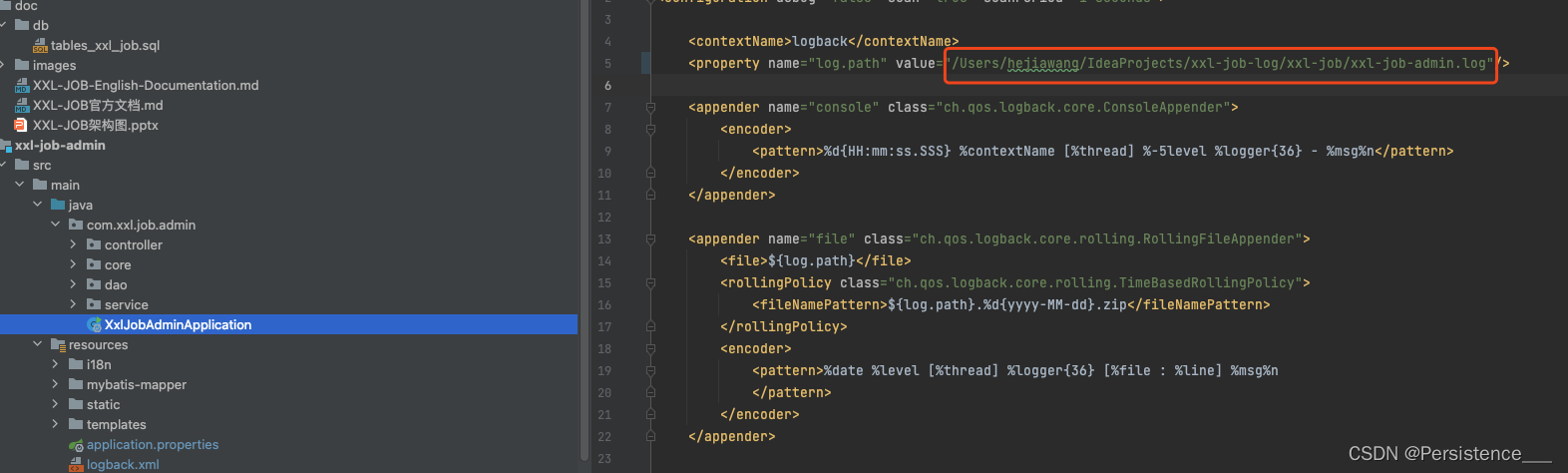

4.创建日志目录修改日志文件指定输出目录

在这里插入图片描述
在这里插入图片描述

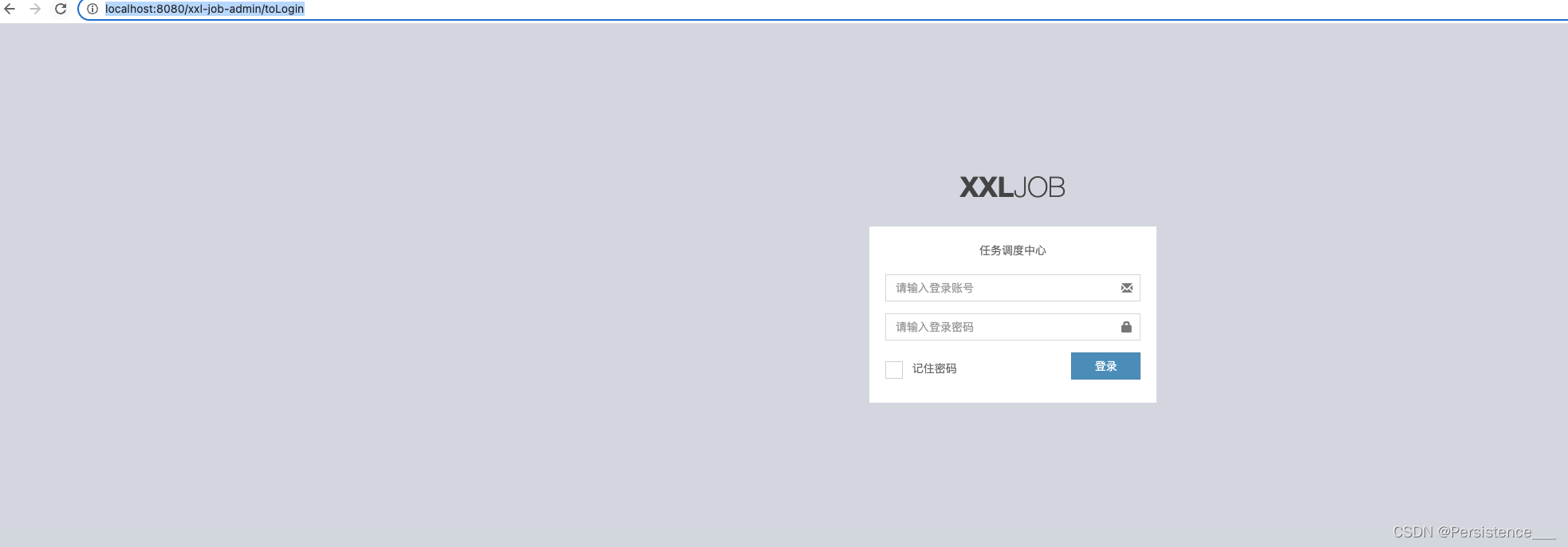

5.启动项目后访问xxl-job-admin

http://localhost:8080/xxl-job-admin
在这里插入图片描述
初次登录 admin 123456

创建执行器

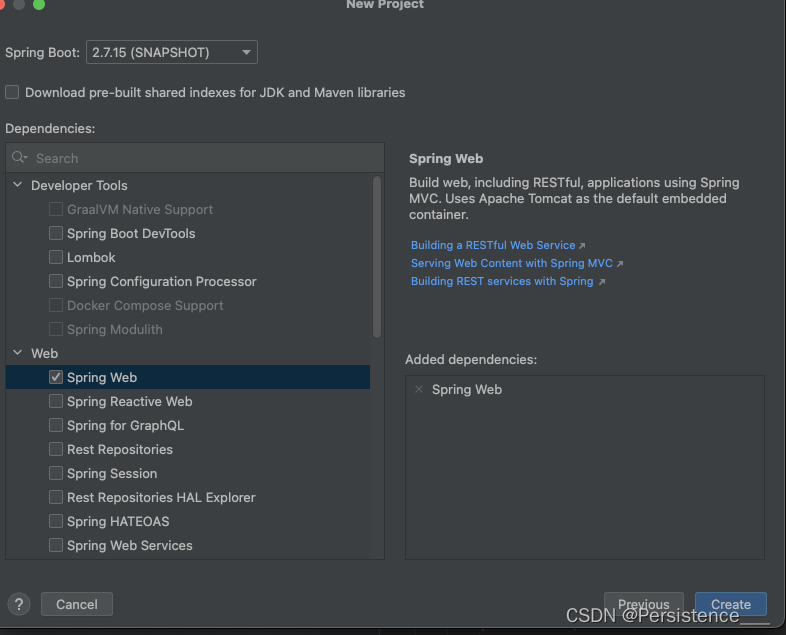

1.创建新项目

在这里插入图片描述

2.添加依赖

        <!-- xxl-job-core -->
        <dependency>
            <groupId>com.xuxueli</groupId>
            <artifactId>xxl-job-core</artifactId>
            <version>2.3.0</version>
        </dependency>

3.添加配置文件application.properties

server.port=8088
### xxl-job admin address list, such as "http://address" or "http://address01,http://address02"
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin

### xxl-job, access token
xxl.job.accessToken=default_token

### xxl-job executor appname
xxl.job.executor.appname=xxl-job-executor-sample
### xxl-job executor registry-address: default use address to registry , otherwise use ip:port if address is null
xxl.job.executor.address=
### xxl-job executor server-info
xxl.job.executor.ip=
xxl.job.executor.port=9998
### xxl-job executor log-path
xxl.job.executor.logpath=/Users/hejiawang/IdeaProjects/xxl-job-demo
### xxl-job executor log-retention-days
xxl.job.executor.logretentiondays=30

4.添加配置类

XxlJobConfig

package com.hejiawang.xxljobdemo.config;

import com.xxl.job.core.executor.impl.XxlJobSpringExecutor;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class XxlJobConfig {
    private Logger logger = LoggerFactory.getLogger(XxlJobConfig.class);

    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.accessToken}")
    private String accessToken;

    @Value("${xxl.job.executor.appname}")
    private String appname;

    @Value("${xxl.job.executor.address}")
    private String address;

    @Value("${xxl.job.executor.ip}")
    private String ip;

    @Value("${xxl.job.executor.port}")
    private int port;

    @Value("${xxl.job.executor.logpath}")
    private String logPath;

    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;


    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        logger.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);

        return xxlJobSpringExecutor;
    }
}

5.添加简单的执行类

package com.hejiawang.xxljobdemo.job;

import com.xxl.job.core.context.XxlJobHelper;
import com.xxl.job.core.handler.annotation.XxlJob;
import org.springframework.stereotype.Component;

import java.util.Date;
import java.util.concurrent.TimeUnit;

@Component
public class SimpleXxlJob {
    /**
     * 1、简单任务示例（Bean模式）
     */
    @XxlJob("demoJobHandler")
    public void demoJobHandler() throws Exception {
        System.out.println("执行定时任务，执行时间:"+new Date());
    }
}

6.测试

启动执行器，通过xxl-job管理页面查看到有新的执行任务
http://localhost:8080/xxl-job-admin
在这里插入图片描述

7.通过调度中心出发执行器

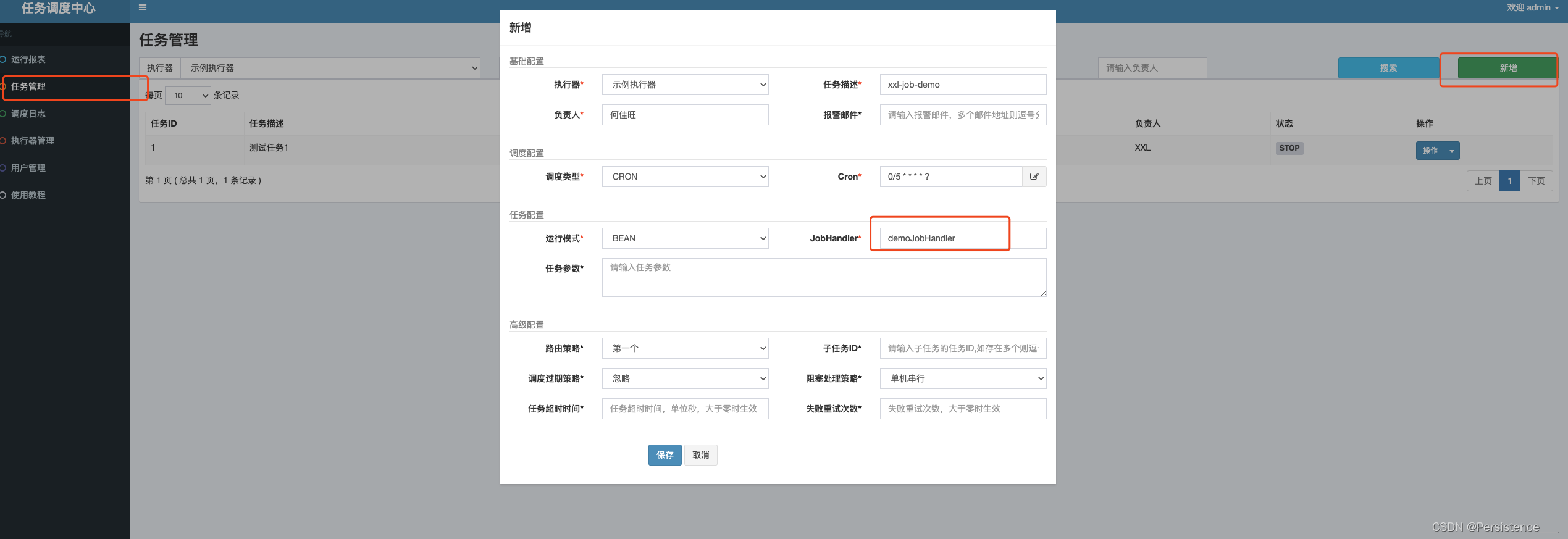

新增调度任务，在xxl-job-admin页面中新增调度任务5s一次
在这里插入图片描述

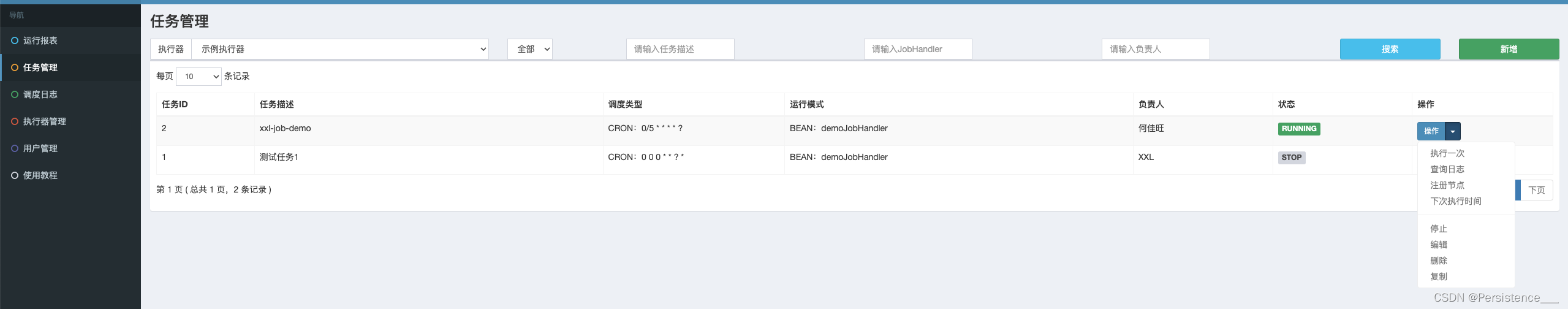

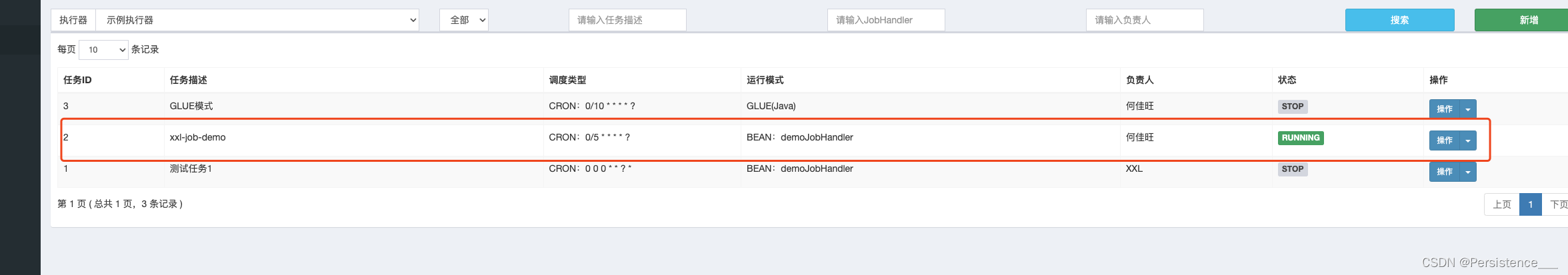

启动任务
在这里插入图片描述

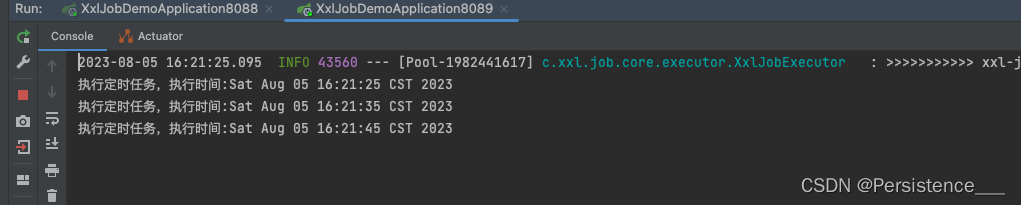

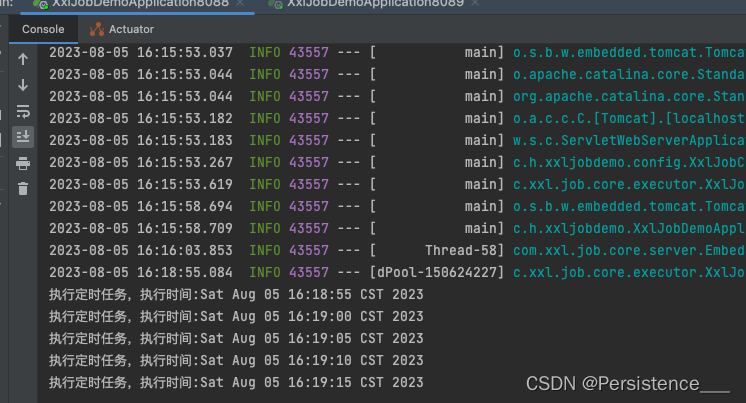

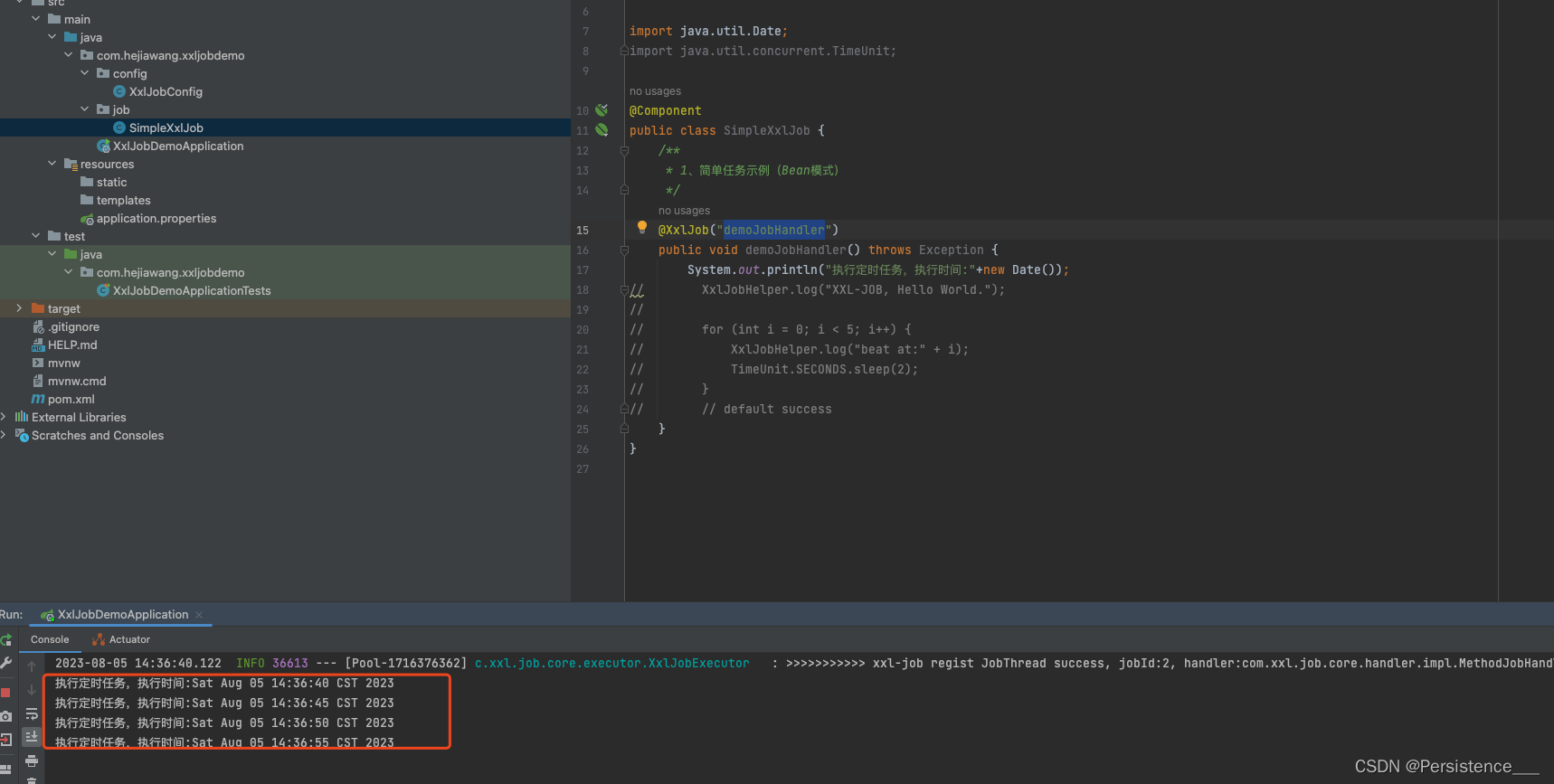

在执行器中即可看到 5s打印一次demoJobHandler
在这里插入图片描述

GLUE模式运行

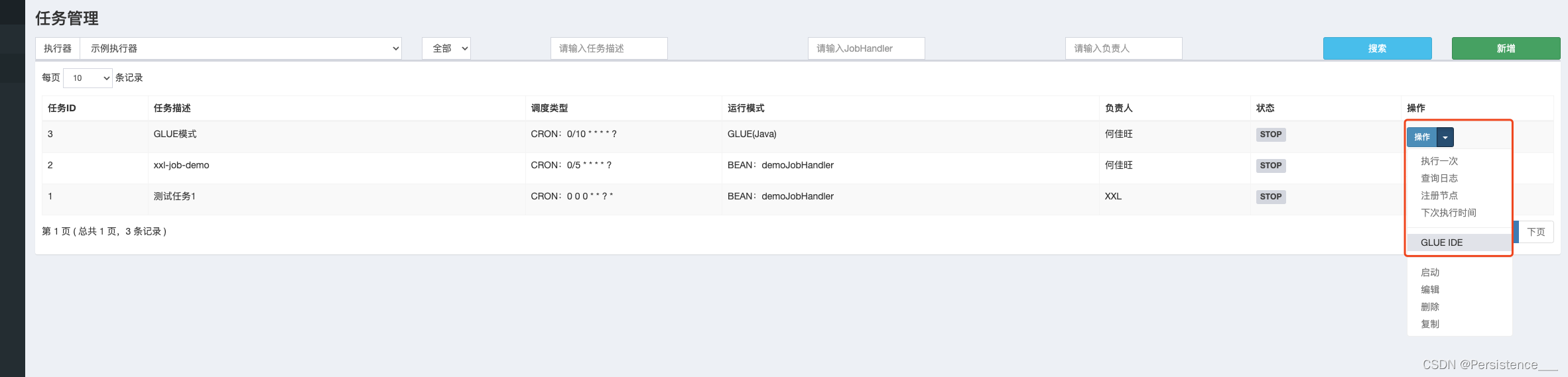

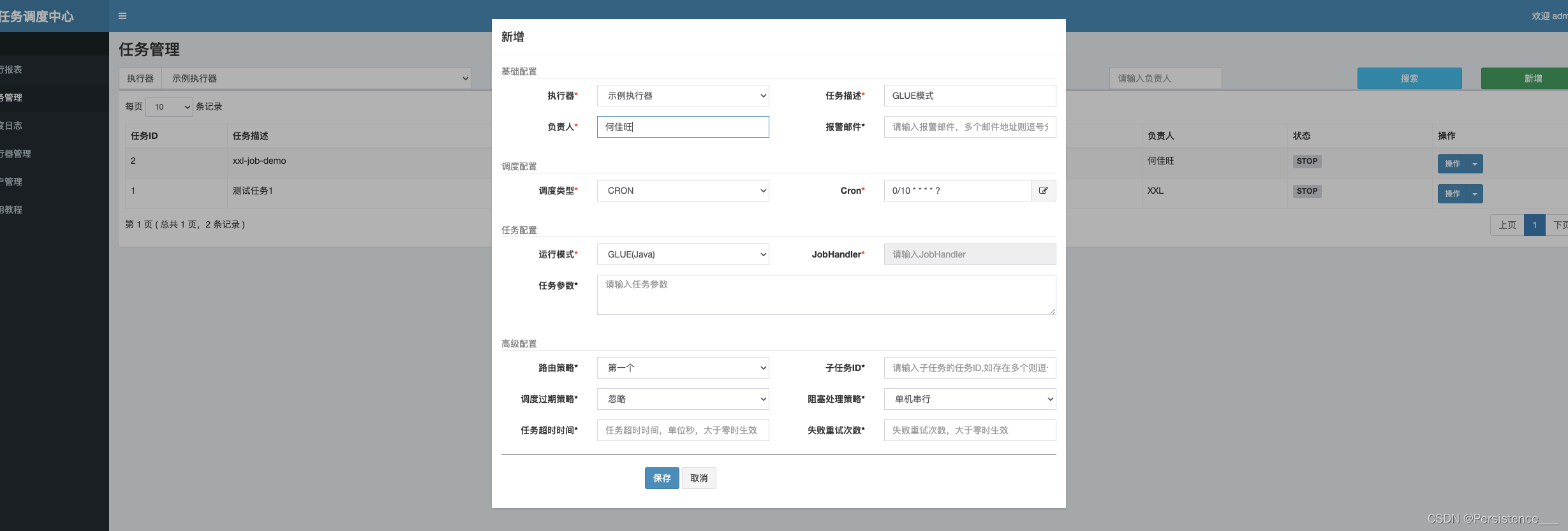

1.新增调度任务

在这里插入图片描述
在这里插入图片描述

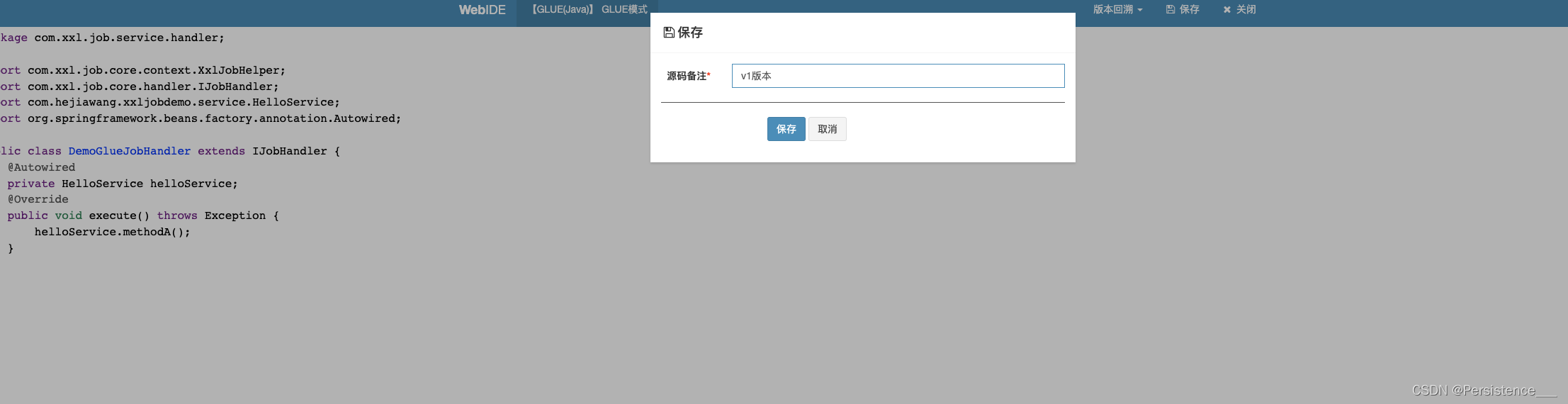

2.新增调用代码 并保存

package com.xxl.job.service.handler;

import com.xxl.job.core.context.XxlJobHelper;
import com.xxl.job.core.handler.IJobHandler;
import com.hejiawang.xxljobdemo.service.HelloService;
import org.springframework.beans.factory.annotation.Autowired;

public class DemoGlueJobHandler extends IJobHandler {
	@Autowired
    HelloService helloService;
	@Override
	public void execute() throws Exception {
		XxlJobHelper.log("XXL-JOB, Hello World.");
	}

}

在这里插入图片描述

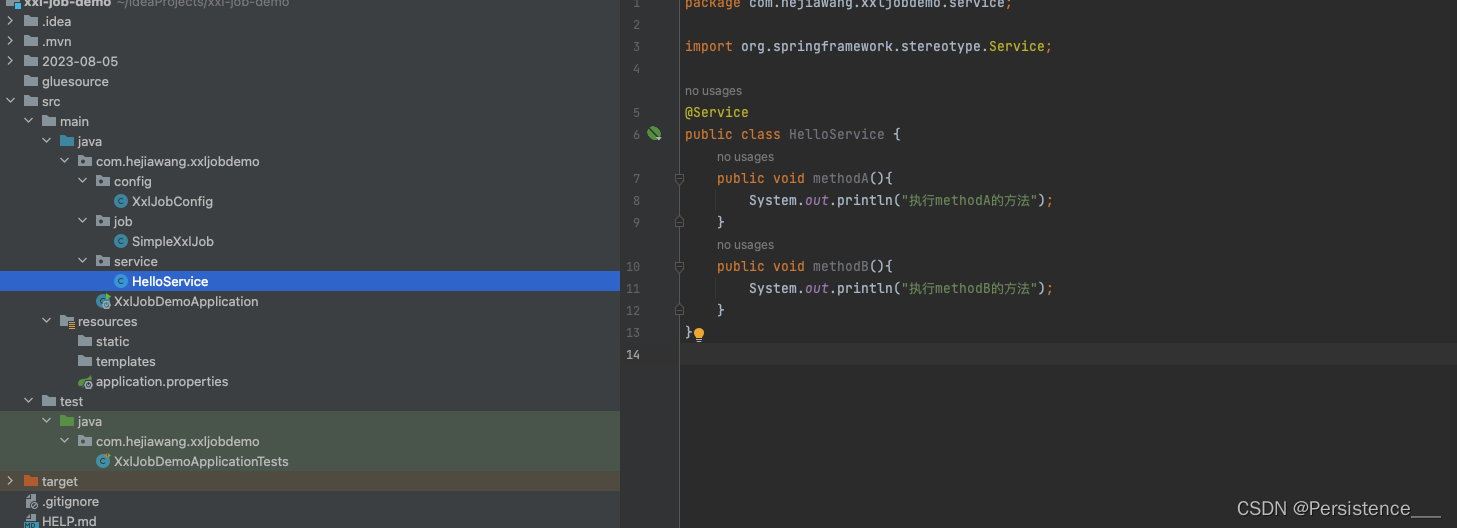

3.在执行器中添加HelloService类

package com.hejiawang.xxljobdemo.service;

import org.springframework.stereotype.Service;

@Service
public class HelloService {
    public void methodA(){
        System.out.println("执行methodA的方法");
    }
    public void methodB(){
        System.out.println("执行methodB的方法");
    }
}

在这里插入图片描述

4.测试

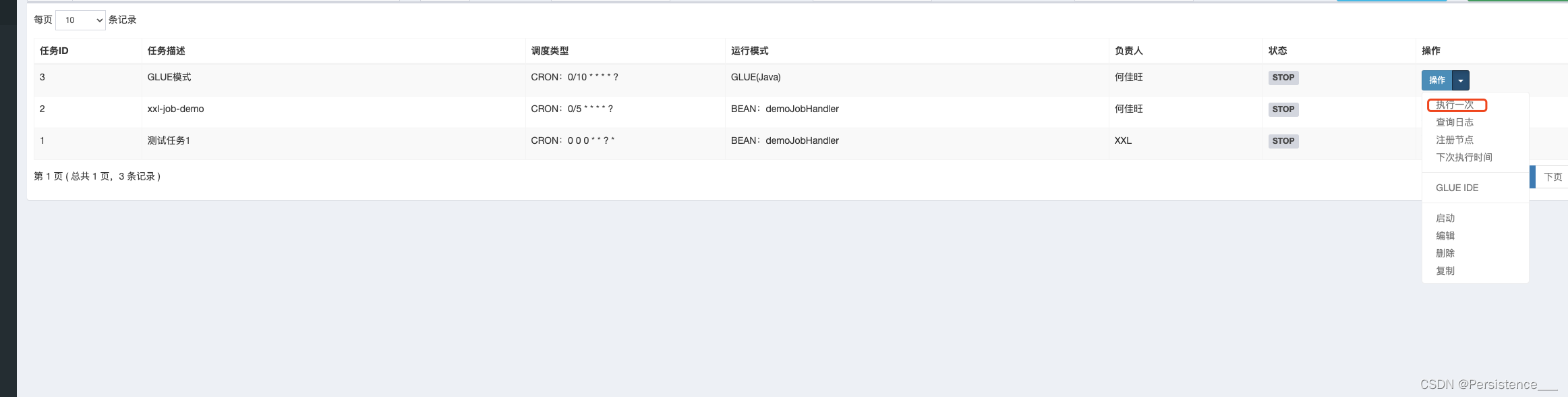

执行一次
在这里插入图片描述

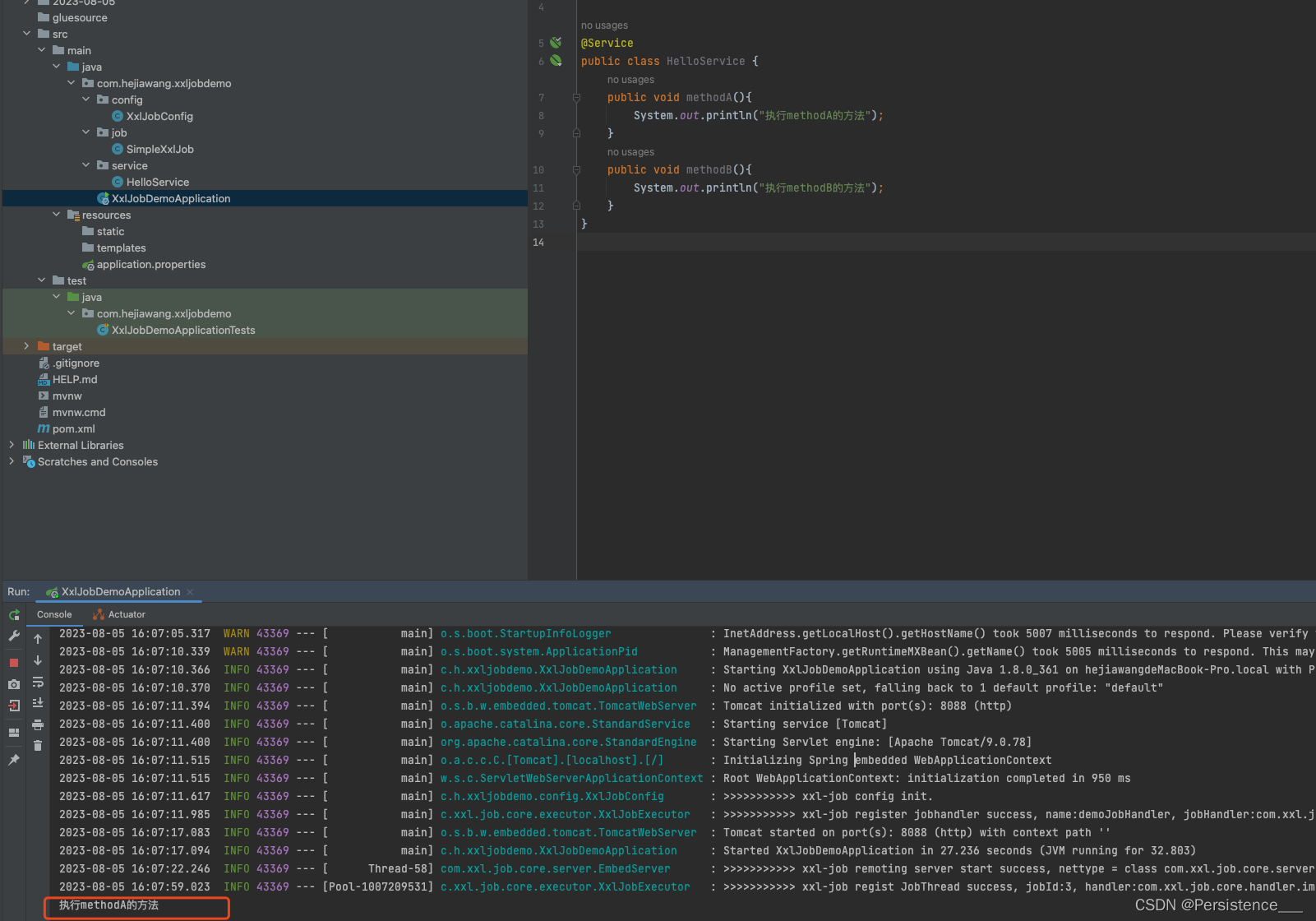

执行器中方法被执行
在这里插入图片描述

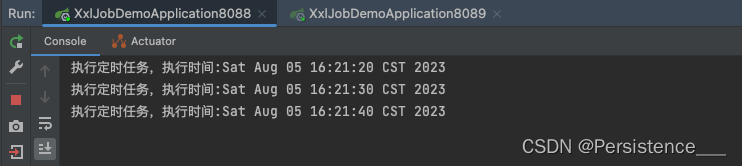

启动即可10s执行一次
在这里插入图片描述

执行器集群

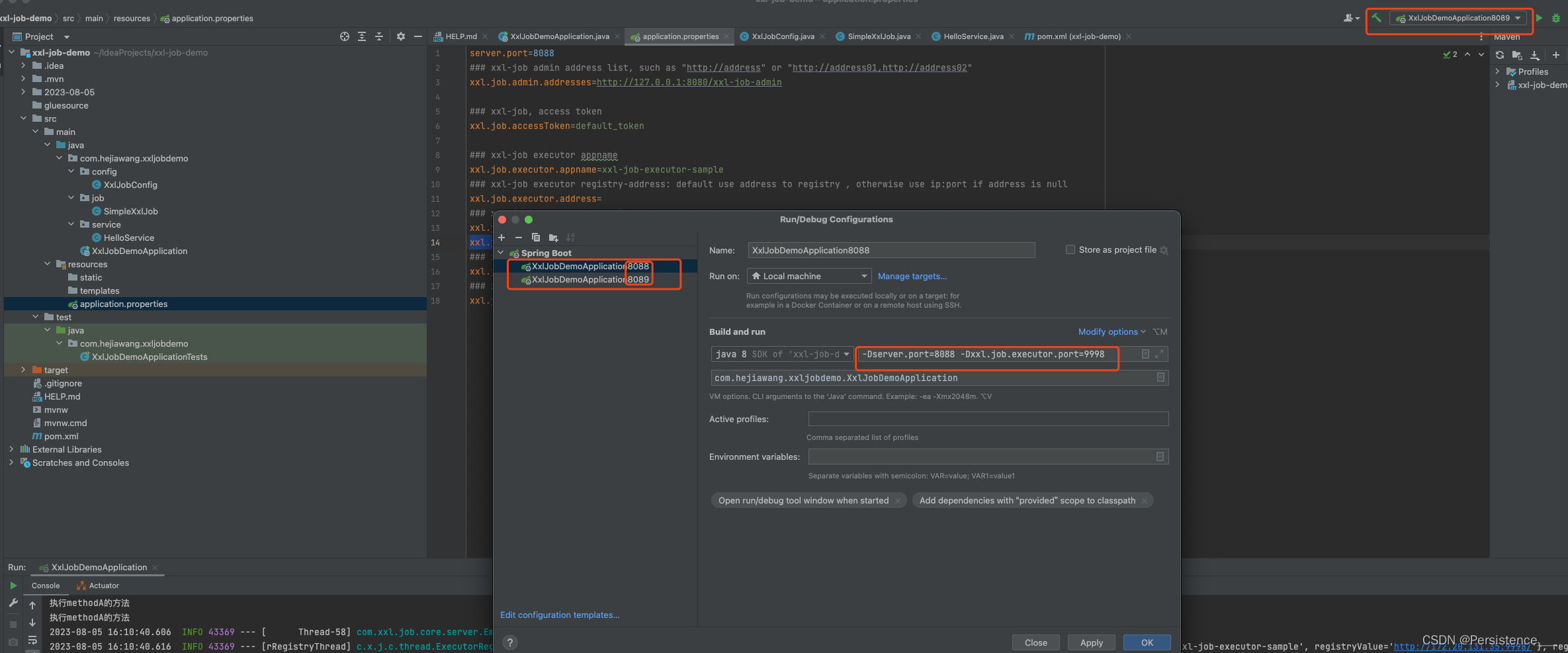

1.在IDEA中添加一个进程

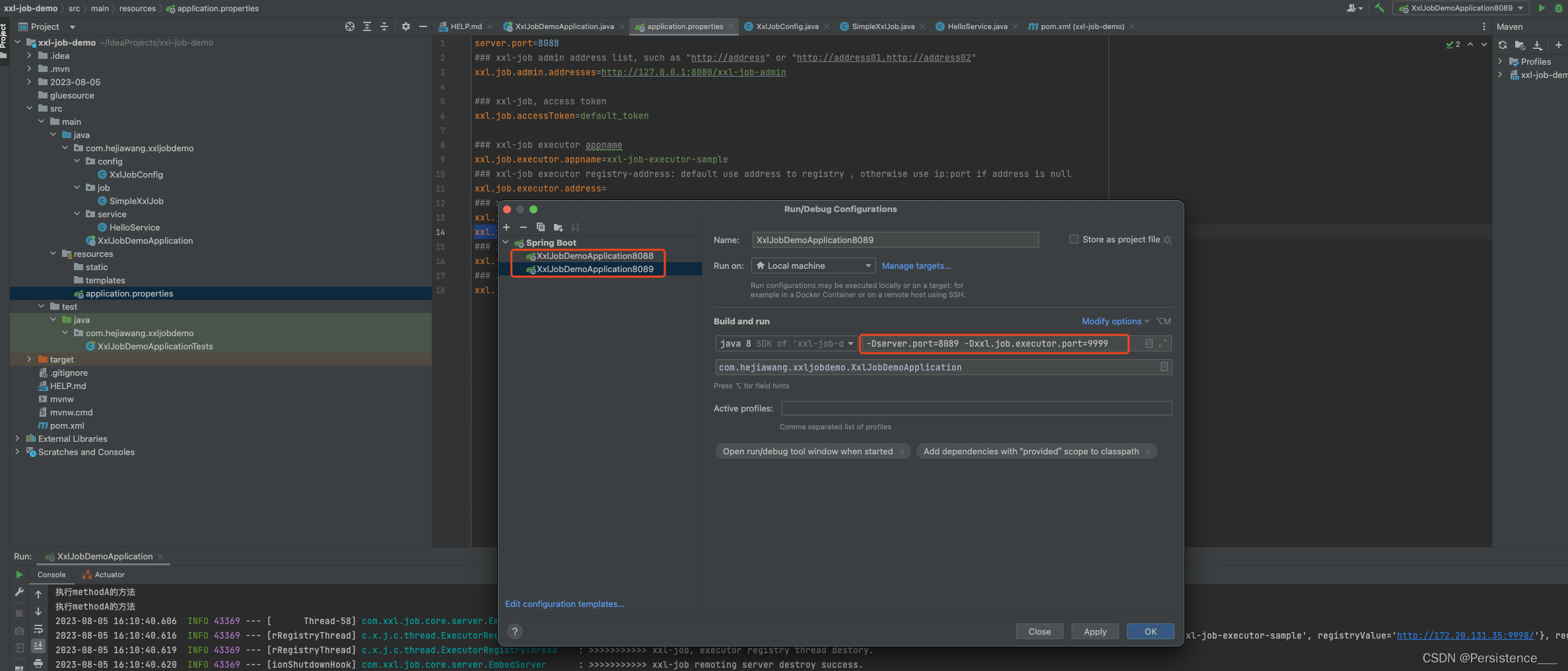

在IDEA中添加启动JVM参数
-Dserver.port=8088 -Dxxl.job.executor.port=9998
在这里插入图片描述
-Dserver.port=8089 -Dxxl.job.executor.port=9999
在这里插入图片描述

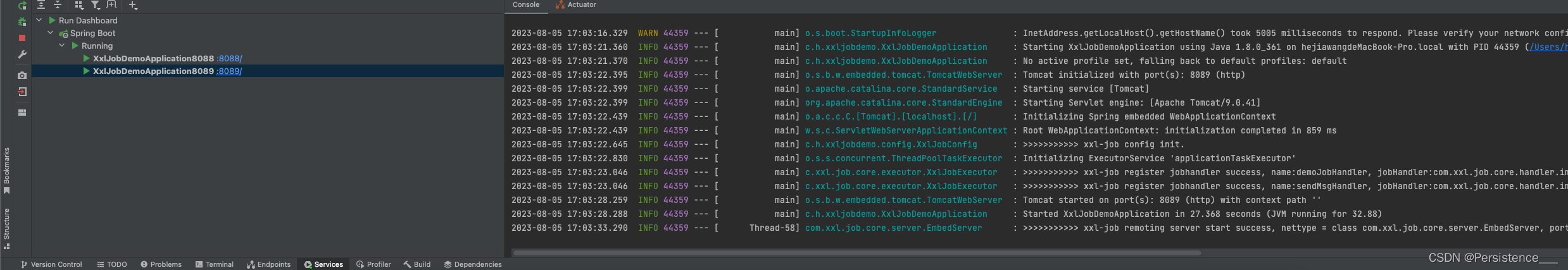

启动2个Springboot进程
在这里插入图片描述

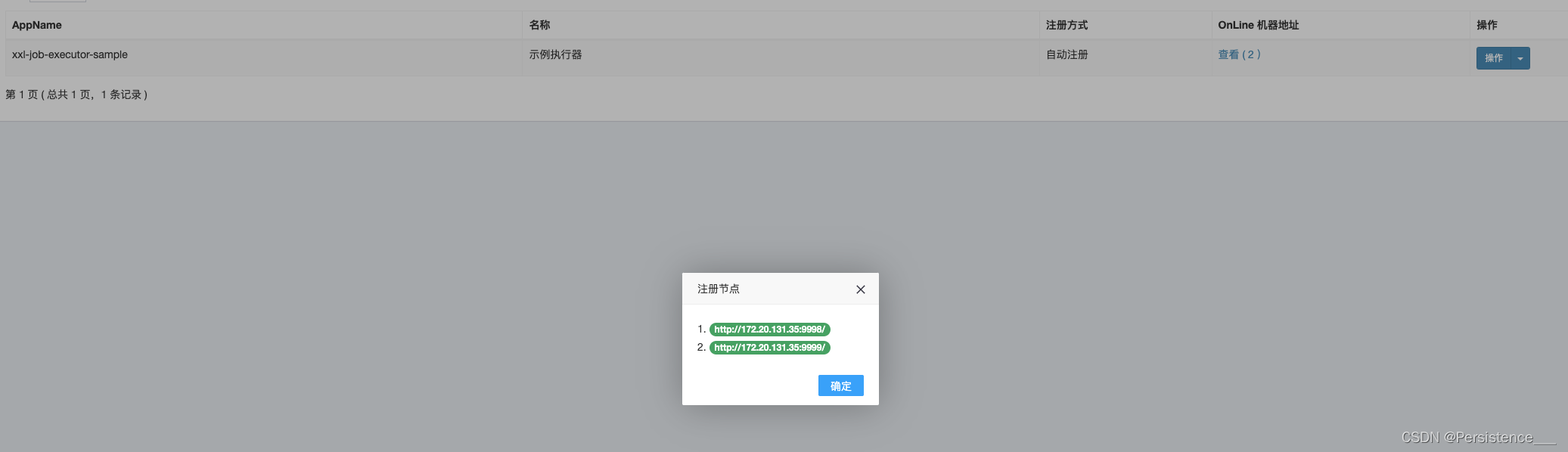

在xxl-job-admin中查看注册上来2个端口
在这里插入图片描述

2.启动之前的定时任务5s一次

在这里插入图片描述
只在8088进程中执行
在这里插入图片描述

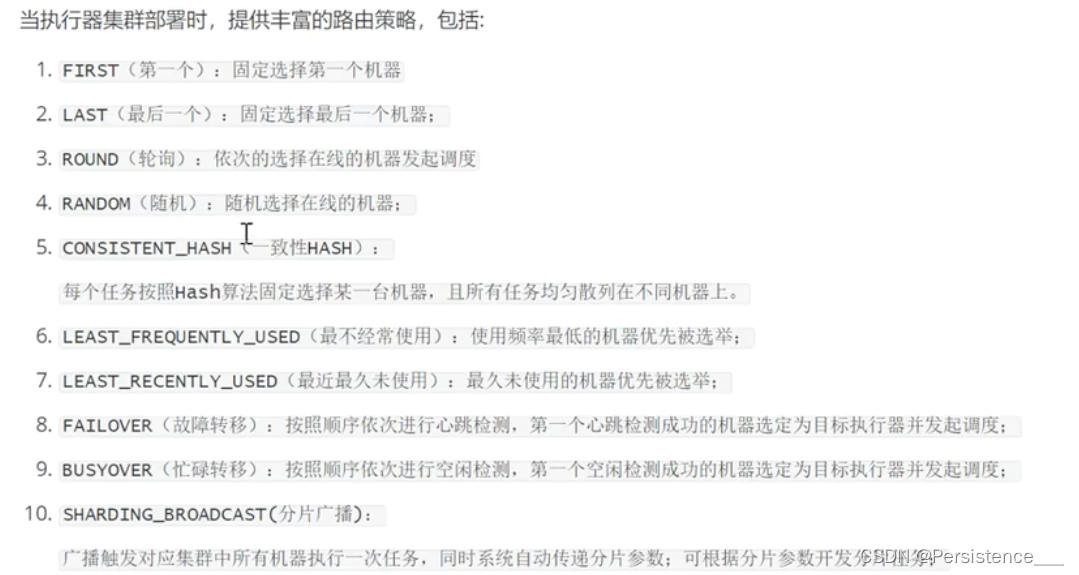

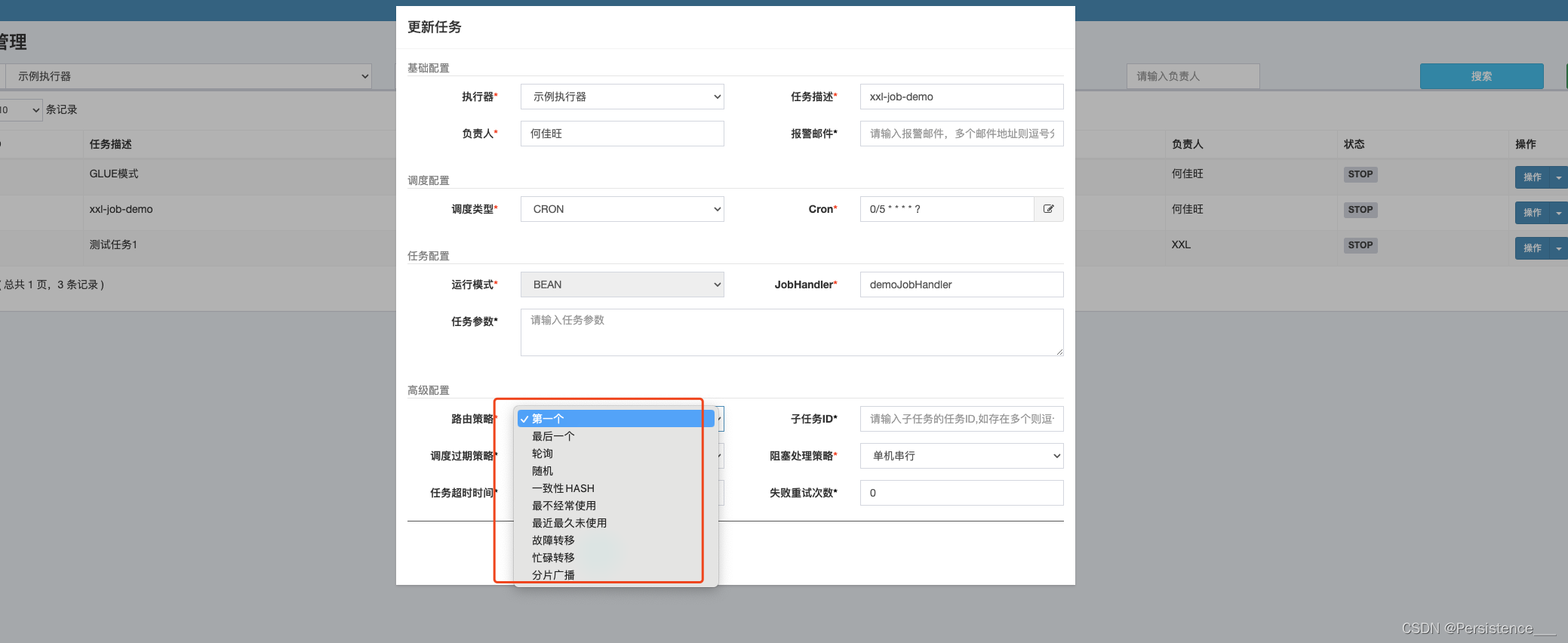

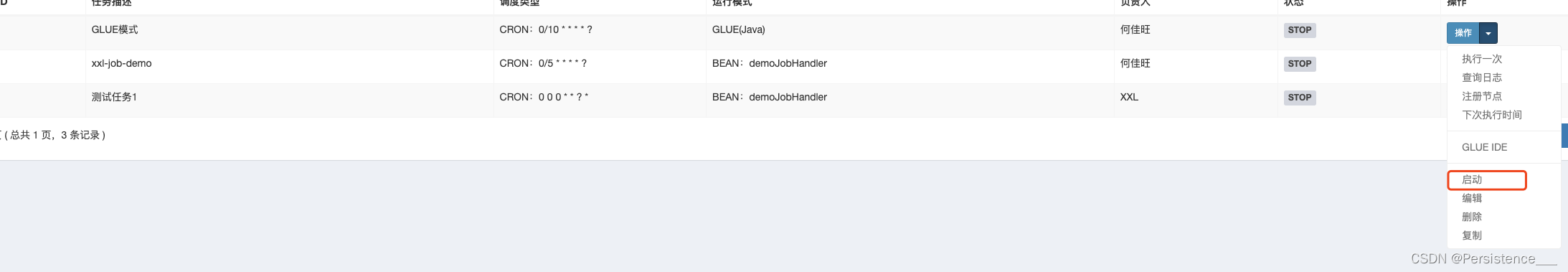

3.调整集群模式下调度任务路由策略

在这里插入图片描述
修改为轮训再次启动
在这里插入图片描述

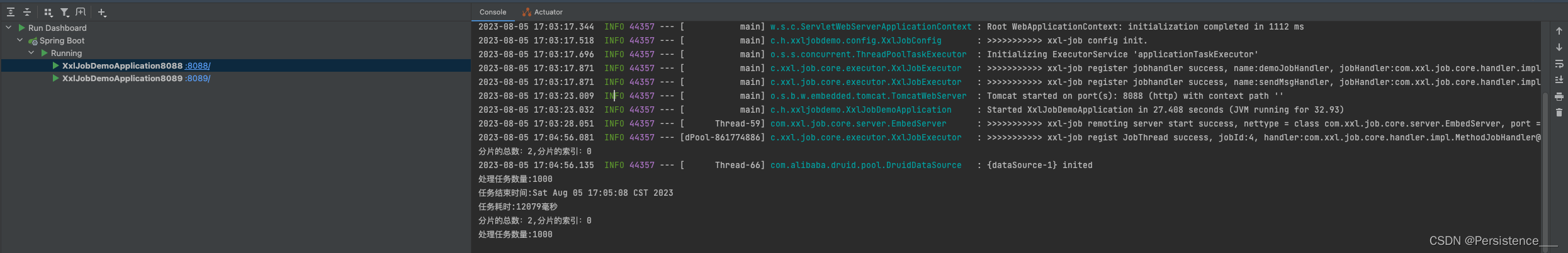

8088进程
在这里插入图片描述
8089进程
在这里插入图片描述

分片功能

1.准备工作

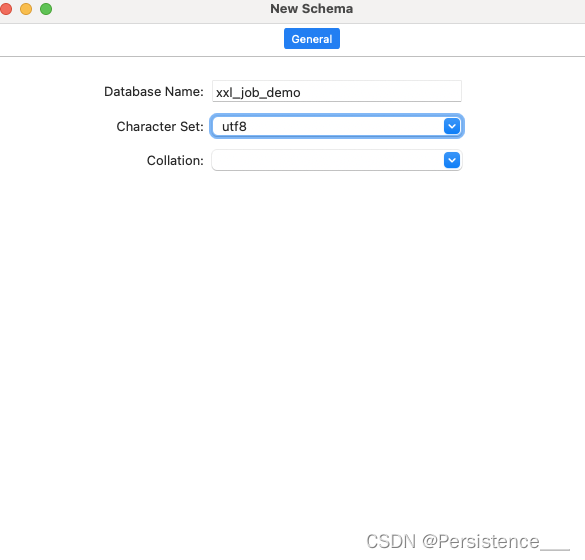

创建分片表
在这里插入图片描述
执行sql xxl_job_demo.sql导入数据
一共2000行数据
在这里插入图片描述

2.工程中添加xxl-job依赖

        <!--MyBatis驱动-->
        <dependency>
            <groupId>org.mybatis.spring.boot</groupId>
            <artifactId>mybatis-spring-boot-starter</artifactId>
            <version>1.2.0</version>
        </dependency>
        <!--mysql驱动-->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>
        <!--lombok依赖-->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid</artifactId>
            <version>1.1.10</version>
        </dependency>

3.添加配置

spring.datasource.url=jdbc:mysql://localhost:3306/xxl_job_demo?serverTimezone=GMT%2B8&useUnicode=true&characterEncoding=UTF-8
spring.datasource.driverClassName=com.mysql.jdbc.Driver
spring.datasource.type=com.alibaba.druid.pool.DruidDataSource
spring.datasource.username=xxx
spring.datasource.password=xxx

4.添加实体类

@Data
public class UserMobilePlan {
    private Long id;//主键
    private String username;//用户名
    private String nickname;//昵称
    private String phone;//手机号码
    private String info;//备注
}

5.添加mapper类

@Mapper
public interface UserMobilePlanMapper {
    @Select("select * from t_user_mobile_plan")
    List<UserMobilePlan> selectAll();
}

6.在job类中添加发送短信模拟方法

    @XxlJob("sendMsgHandler")
    public void sendMsgHandler() throws Exception{
        List<UserMobilePlan> userMobilePlans = userMobilePlanMapper.selectAll();
        System.out.println("任务开始时间:"+new Date()+",处理任务数量:"+userMobilePlans.size());
        Long startTime = System.currentTimeMillis();
        userMobilePlans.forEach(item->{
            try {
                //模拟发送短信动作
                TimeUnit.MILLISECONDS.sleep(10);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        });
        System.out.println("任务结束时间:"+new Date());
        System.out.println("任务耗时:"+(System.currentTimeMillis()-startTime)+"毫秒");
    }

7.启动执行器

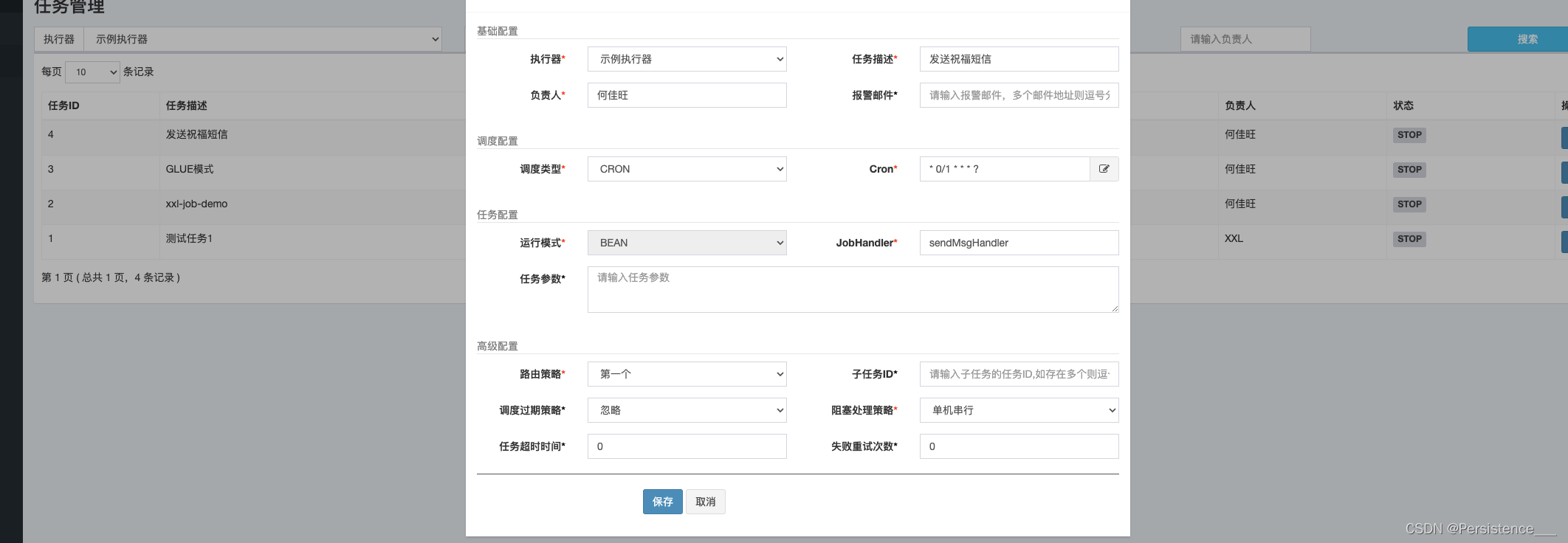

8.在xxl-job-admin中创建调度器并且未分片执行

1分钟执行一次，并且启动
在这里插入图片描述

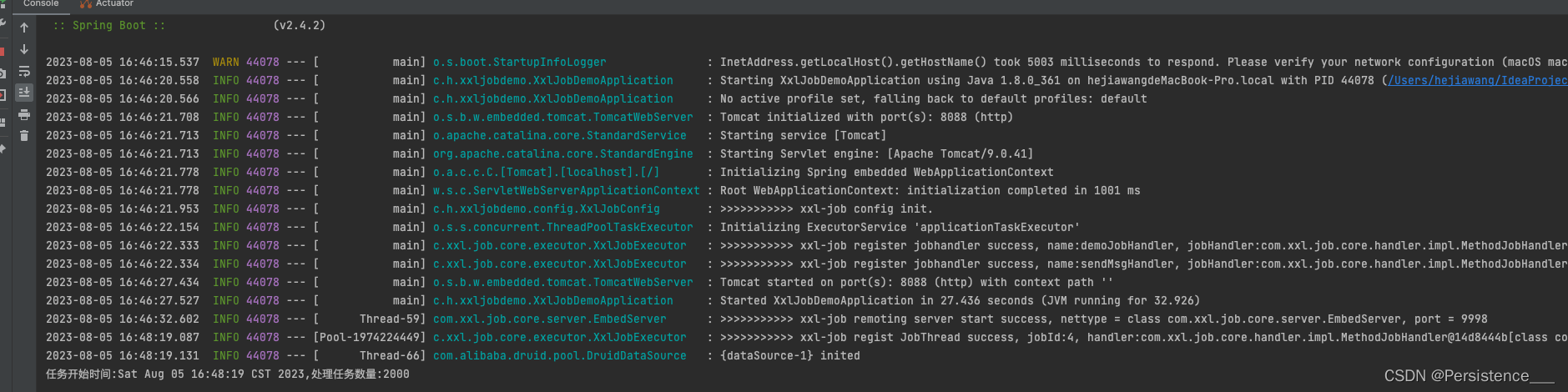

在执行器中可以看到一次读了2000条数据，并未分片，并且需要20s才处理完
在这里插入图片描述

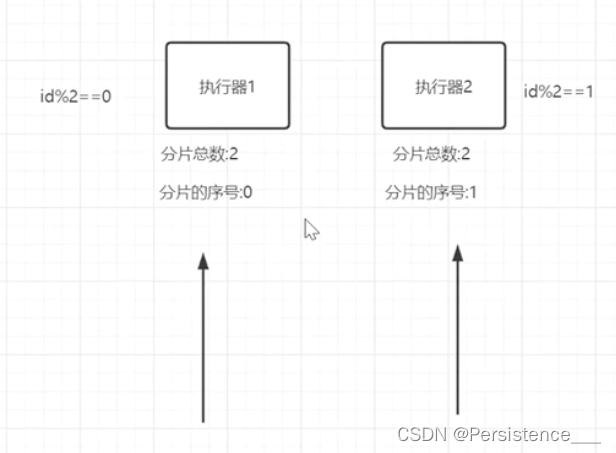

9.在执行器中分片执行

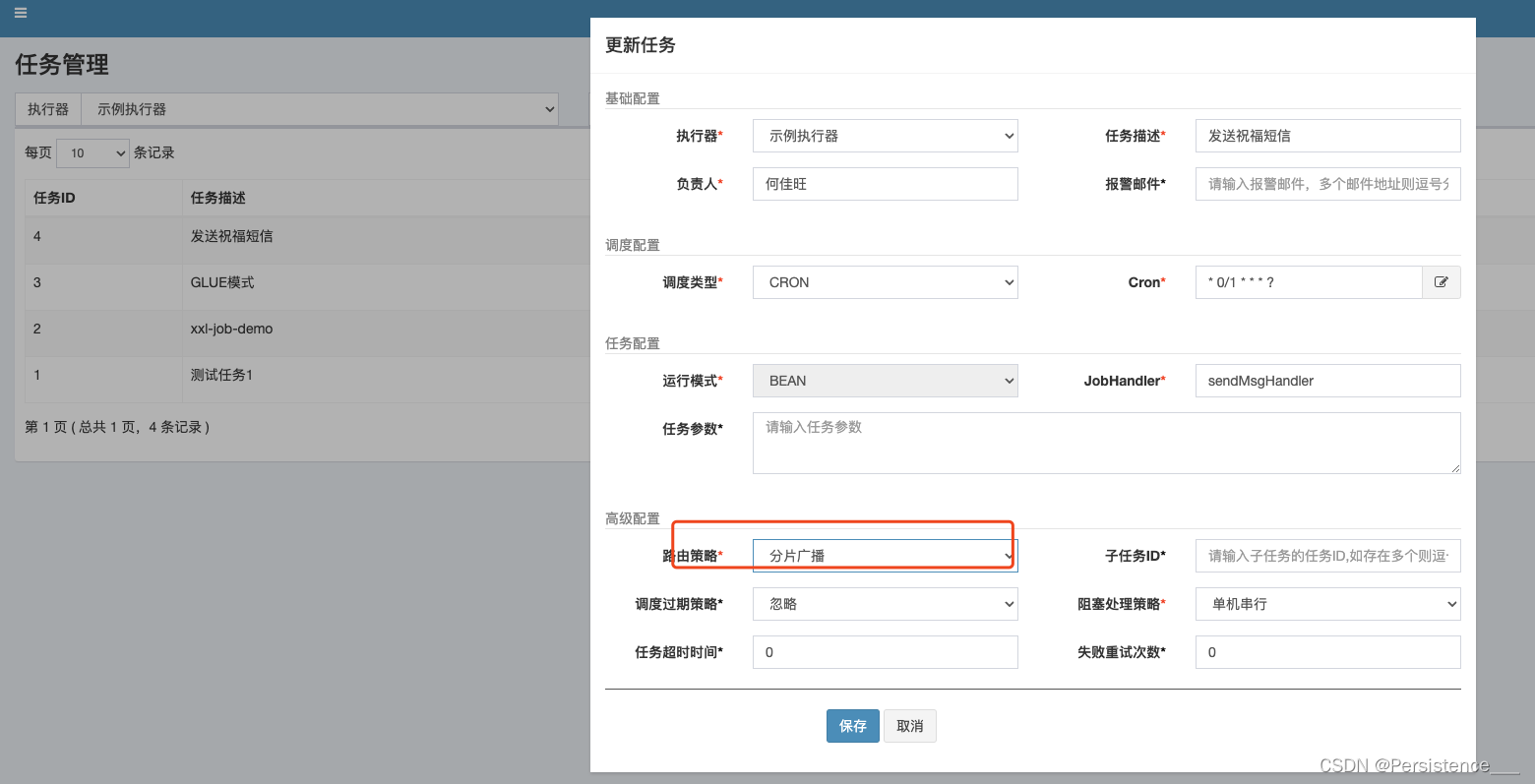

将调度任务路由策略修改为分片广播的形式
在这里插入图片描述

在这里插入图片描述
修改mapper方法，新增取模条件查询

@Mapper
public interface UserMobilePlanMapper {
    @Select("select * from t_user_mobile_plan")
    List<UserMobilePlan> selectAll();
    @Select("select * from t_user_mobile_plan where mod(id,#{shardingTotal})=#{shardingIndex}")
    List<UserMobilePlan> selectByMod(@Param("shardingIndex") Integer shardingIndex, @Param("shardingTotal")Integer shardingTotal);
}

修改 sendMsgHandler

  @XxlJob("sendMsgHandler")
  public void sendMsgHandler() throws Exception {
    int shardIndex = XxlJobHelper.getShardIndex();
    int shardTotal = XxlJobHelper.getShardTotal();
    System.out.println("分片的总数："+shardTotal+",分片的索引："+shardIndex);
    List<UserMobilePlan> userMobilePlans = null;
    if(shardTotal==1){
      //如果没有分片就直接查询所有数据
      userMobilePlans = userMobilePlanMapper.selectAll();
    }else{
      userMobilePlans = userMobilePlanMapper.selectByMod(shardIndex,shardTotal);
    }
    System.out.println("处理任务数量:"+userMobilePlans.size());
    Long startTime = System.currentTimeMillis();
    userMobilePlans.forEach(
        item -> {
          try {
            // 模拟发送短信动作
            TimeUnit.MILLISECONDS.sleep(10);
          } catch (InterruptedException e) {
            e.printStackTrace();
          }
        });
    System.out.println("任务结束时间:" + new Date());
    System.out.println("任务耗时:" + (System.currentTimeMillis() - startTime) + "毫秒");
  }

重启2个执行器进程
在这里插入图片描述
将调度任务改为分片广播启动

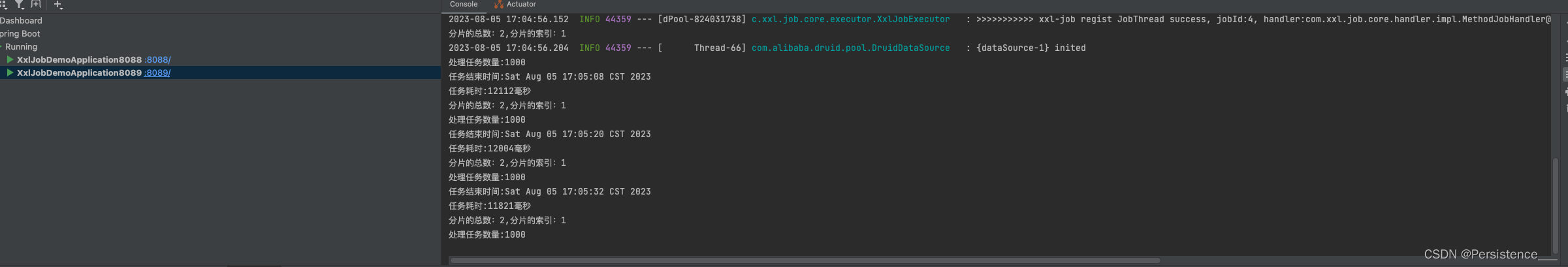

即可看到每个进程处理一半的数据并且每个都10s处理完
在这里插入图片描述
在这里插入图片描述
