1.什么是tc

tc全称为traffic control，是iproute2包中控制内核中流量的工具。在内核的网络协议栈中，专门有这样一个处理网络流量的地方（在XDP之后，netfilter之前），tc就是在这个地方读取网络数据包（此时已经是sk_buffer）进行控制、分发、丢弃等操作。需要注意的是，tc既可以处理传出的数据包（egress），也可以处理传入的数据包（ingress），但对传入的数据包处理的功能较少。本文不涉及ingress内容。

2.核心概念：qdisc

我们使用tc的时候，最先会遇到一个叫做qdisc的名词，其实我们经常能看见它，就是在每次我们执行ip命令的时时候

root@ubuntu:~# ip l
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 00:0c:29:58:48:55 brd ff:ff:ff:ff:ff:ff
    altname enp2s1

比如在这里，我们可以看到每个网络设备都在mtu后面都有一个qdisc，qdisc后面还有一个词，上面的lo的qdisc是noqueue，ens33的qdisc是fq_codel。

qdisc实际是queueing discipline的缩写，我们可以将其看作一个具有一定规则的队列。当tc处理网络包时，会将包入队到qdisc中，这些包会根据指定的规则被内核按照一定顺序取出。tc中已经内置了很多不同的qdisc，有些qdisc可以带参数，比如ens33上面的qdisc参数是这样的。

root@ubuntu:~# tc qdisc show dev ens33
qdisc fq_codel 0: root refcnt 2 limit 10240p flows 1024 quantum 1514 target 5.0ms interval 100.0ms memory_limit 32Mb ecn

注意到lo上面的qdisc是noqueue，那我们可不可以把ens33的qdisc删掉呢，尝试：

root@ubuntu:~# tc qdisc del dev ens33 root
Error: Cannot delete qdisc with handle of zero.

先暂时忽略命令里的root。这条删除命令失败，网络上的一篇文章给出的结论是，对于这种非虚拟的网络设备（虽然是虚拟机的网卡，它也不是虚拟设备哈），不可以将其qdisc删除掉使其设置为noqueue，所以如果我们想修改他的qdisc，不能先删除再添加，但可以通过add和replace进行修改，该文章也提到了add和replace效果是一样的。对此我有不同的看法。

首先试试再添加一个其他类型的qdisc上去：

root@ubuntu:~# tc qdisc add dev ens33 root pfifo
root@ubuntu:~# tc qdisc show dev ens33
qdisc pfifo 8005: root refcnt 2 limit 1000p

添加成功，那我们在添加一个其他类型的qdisc上去：

root@ubuntu:~# tc qdisc add dev ens33 root pfifo_fast
Error: Exclusivity flag on, cannot modify.
root@ubuntu:~# tc qdisc show dev ens33
qdisc pfifo 8005: root refcnt 2 limit 1000p

这样会报错，还是使用原先的qdisc。此时我们尝试使用del进行删除

root@ubuntu:~# tc qdisc del dev ens33 root
root@ubuntu:~# tc qdisc show dev ens33
qdisc fq_codel 0: root refcnt 2 limit 10240p flows 1024 quantum 1514 target 5.0ms interval 100.0ms memory_limit 32Mb ecn

发现它又变回了fq_codel。如果我们这里使用replace再删除，结果是这样的

root@ubuntu:~# tc qdisc replace dev ens33 root pfifo_fast
root@ubuntu:~# tc qdisc show dev ens33
qdisc pfifo_fast 8006: root refcnt 2 bands 3 priomap 1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1
root@ubuntu:~# tc qdisc replace dev ens33 root pfifo
root@ubuntu:~# tc qdisc show dev ens33
qdisc pfifo 8007: root refcnt 2 limit 1000p
root@ubuntu:~# tc qdisc del dev ens33 root
root@ubuntu:~# tc qdisc del dev ens33 root
Error: Cannot delete qdisc with handle of zero.
root@ubuntu:~# tc qdisc show dev ens33
qdisc fq_codel 0: root refcnt 2 limit 10240p flows 1024 quantum 1514 target 5.0ms interval 100.0ms memory_limit 32Mb ecn

所以我们可以推测：fq_codel是非虚拟设备的默认值，此时网络设备并没有设置qdisc，所以执行删除会报错，但我们可以为其设定qdisc（使用add或者replace），此时设置了qdisc，删除便不会失败，删除后qdisc又变成了默认值。注意到lo的值是noqueue，如果我们用ip link命令手动添加设备，它们的qdisc也是noqueue，所以我们也可以推测虚拟设备的默认值是noqueue。

这里的命令中有一个root参数，实际上这个参数表示对出口流量（egress）处理的根节点，从上面的命令可以看出，一个网络设备的root点只能设置一个qdisc。执行tc qdisc show命令，可以看到当前qdisc的参数，有些qdisc不可以指定参数，有些可以，如果需要指定参数，可以在add命令的结尾添加：

tc qdisc add dev <dev> root <qdisc> <qdisc-param>

qdisc有两类，一类qdisc比较简单，向上面展示的一样，只能设置一些参数然后在设备的（egress）root点生效，这种的叫做classless qdisc。另一类比较复杂，他们内部还包括叫做class的组件，还可以进一步将包传递给其他的qdisc，所有的数据包在一个类似树的结构中流动，这种叫做classful qdisc。这篇文章只会介绍相对简单的classless qdisc。

一些classless qdisc
tc内置了以下的classless qdisc

  • choke
  • codel
  • bfifo、qfifo
  • fq
  • fq_codel
  • gred
  • hhf
  • ingress
  • mqprio
  • multiq
  • netem
  • pfifo_fast
  • pie
  • red
  • rr
  • sfb
  • sfq
  • tbf

这里介绍其中的几种qdisc
tbf

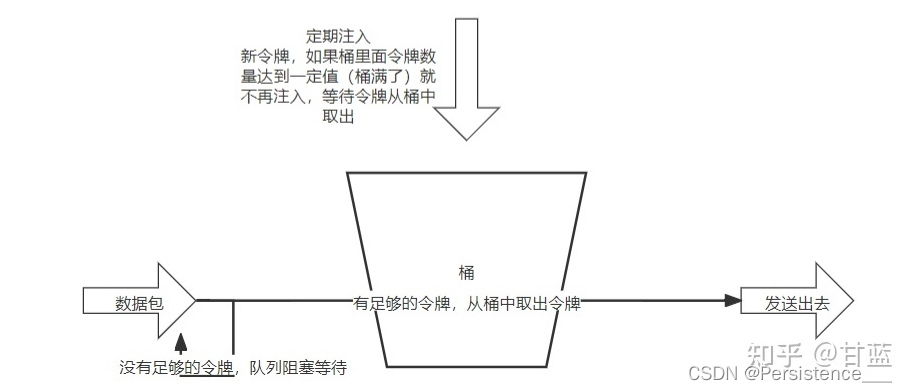

tbf全称为token bucket filter，从名字可以看出，tbf具有令牌和桶两个概念。其工作原理如下图所示。
在这里插入图片描述
到来的数据包需要获取的令牌与数据包的大小有关，并且任意大小的数据包都需要消耗令牌，如果某个数据包没有足够的令牌，将会放入队列中，等待令牌补充，后续到来的数据包同样进入队列中等待，直到队列被填满，后续包将被丢弃。可以看到，如果我们限制桶的容量，或者限制令牌的补充速度，就可以限制整体的包处理速度。

tbf可以配置的参数如下

  • limit：队列可以保存的数据包的容量，bytes单位。或者可以通过另一个参数latency来指定类似的等待效果
  • burst：桶的容量，bytes单位
  • rate：令牌添加数量
  • mpu：指定最少需要的令牌数量
  • peakrate：桶的最大消耗速率，tbf通过添加第二个容量较小的桶来实现
  • mtu/minburst：第二个桶的容量

测试一下tbf限速的效果

安装iperf3启动服务，分别测试noqueue和tbf限制时的效果：

#另一终端执行 iperf3 -s
​
root@ubuntu:~# ip l show lo
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
​
root@ubuntu:~# iperf3 -c 127.0.0.1
Connecting to host 127.0.0.1, port 5201
[  5] local 127.0.0.1 port 56294 connected to 127.0.0.1 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec  4.49 GBytes  38.6 Gbits/sec    0   3.25 MBytes
[  5]   1.00-2.00   sec  4.47 GBytes  38.4 Gbits/sec    0   3.25 MBytes
[  5]   2.00-3.00   sec  4.41 GBytes  37.9 Gbits/sec    0   3.25 MBytes
[  5]   3.00-4.00   sec  4.39 GBytes  37.8 Gbits/sec    0   3.25 MBytes
[  5]   4.00-5.00   sec  4.63 GBytes  39.8 Gbits/sec    0   3.25 MBytes
[  5]   5.00-6.00   sec  4.72 GBytes  40.5 Gbits/sec    0   3.25 MBytes
[  5]   6.00-7.00   sec  4.58 GBytes  39.4 Gbits/sec    0   3.25 MBytes
[  5]   7.00-8.00   sec  4.59 GBytes  39.4 Gbits/sec    0   3.25 MBytes
[  5]   8.00-9.00   sec  4.61 GBytes  39.6 Gbits/sec    0   3.25 MBytes
[  5]   9.00-10.00  sec  4.66 GBytes  40.0 Gbits/sec    0   3.25 MBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec  45.6 GBytes  39.1 Gbits/sec    0             sender
[  5]   0.00-10.00  sec  45.6 GBytes  39.1 Gbits/sec                  receiver
​
iperf Done.
​
​
root@ubuntu:~# tc qdisc add dev lo  root tbf  limit 100mb rate 10mbit burst 5mb
root@ubuntu:~# tc qdisc show dev lo
qdisc tbf 800a: root refcnt 2 rate 10Mbit burst 5Mb lat 79.7s
root@ubuntu:~# iperf3 -c 127.0.0.1
Connecting to host 127.0.0.1, port 5201
[  5] local 127.0.0.1 port 56304 connected to 127.0.0.1 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec  8.75 MBytes  73.3 Mbits/sec    1   1.37 MBytes
[  5]   1.00-2.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   2.00-3.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   3.00-4.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   4.00-5.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   5.00-6.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   6.00-7.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   7.00-8.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   8.00-9.00   sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
[  5]   9.00-10.00  sec  1.25 MBytes  10.5 Mbits/sec    0   1.37 MBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec  20.0 MBytes  16.8 Mbits/sec    1             sender
[  5]   0.00-10.09  sec  16.9 MBytes  14.0 Mbits/sec                  receiver
​
iperf Done.

可以看到，网络带宽明显的下降了

比较神奇的是，tc的man page里面介绍tbf是classless qdisc，而tc-tbf里面说它是classful qdisc。尝试一下给tbf添加class，结果会报错，所以tbf应为classless qdisc吧，怀疑tc-tbf的man-page把classic写错成classful了。

root@ubuntu:~# tc qdisc add dev lo root handle 1:0 tbf limit 100M rate 100Mbit burst 100M
root@ubuntu:~# tc qdisc show dev lo
qdisc tbf 1: root refcnt 2 rate 100Mbit burst 100Mb lat 0us
qdisc ingress ffff: parent ffff:fff1 ----------------
root@ubuntu:~# tc class add dev lo parent 1: classid 1:1 htb rate 100Mbit
RTNETLINK answers: File exists

netem
netem时network emulator的缩写，可以模拟网络延迟、丢包率等网络特征。还是拿本地环路接口进行测试，手动将其延迟变为100ms（ping 发送和接收icmp延迟翻倍），以及添加丢包率

root@ubuntu:~# tc qdisc del dev lo root
root@ubuntu:~# ping 127.0.0.1 -c 3
PING 127.0.0.1 (127.0.0.1) 56(84) bytes of data.
64 bytes from 127.0.0.1: icmp_seq=1 ttl=64 time=0.034 ms
64 bytes from 127.0.0.1: icmp_seq=2 ttl=64 time=0.052 ms
64 bytes from 127.0.0.1: icmp_seq=3 ttl=64 time=0.040 ms
​
--- 127.0.0.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2026ms
rtt min/avg/max/mdev = 0.034/0.042/0.052/0.007 ms
root@ubuntu:~# tc qdisc add dev lo root netem delay 100ms
root@ubuntu:~# ping 127.0.0.1 -c 3
PING 127.0.0.1 (127.0.0.1) 56(84) bytes of data.
64 bytes from 127.0.0.1: icmp_seq=1 ttl=64 time=200 ms
64 bytes from 127.0.0.1: icmp_seq=2 ttl=64 time=200 ms
64 bytes from 127.0.0.1: icmp_seq=3 ttl=64 time=201 ms
​
--- 127.0.0.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2004ms
rtt min/avg/max/mdev = 200.426/200.586/200.855/0.191 ms
​
root@ubuntu:~# tc qdisc del dev lo root
​
root@ubuntu:~# iperf3 -c 127.0.0.1 -u -i 10 -b 100M
Connecting to host 127.0.0.1, port 5201
[  5] local 127.0.0.1 port 58834 connected to 127.0.0.1 port 5201
[ ID] Interval           Transfer     Bitrate         Total Datagrams
[  5]   0.00-10.00  sec   119 MBytes   100 Mbits/sec  3815
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Jitter    Lost/Total Datagrams
[  5]   0.00-10.00  sec   119 MBytes   100 Mbits/sec  0.000 ms  0/3815 (0%)  sender
[  5]   0.00-10.00  sec   119 MBytes   100 Mbits/sec  0.002 ms  0/3815 (0%)  receiver
​
iperf Done.
root@ubuntu:~# tc qdisc add dev lo root netem loss 5%
root@ubuntu:~# iperf3 -c 127.0.0.1 -u -i 10 -b 100M
Connecting to host 127.0.0.1, port 5201
iperf3: error - unable to read from stream socket: Resource temporarily unavailable
root@ubuntu:~# tc qdisc change dev lo root netem loss 2%
root@ubuntu:~# iperf3 -c 127.0.0.1 -u -i 10 -b 100M
Connecting to host 127.0.0.1, port 5201
[  5] local 127.0.0.1 port 45366 connected to 127.0.0.1 port 5201
[ ID] Interval           Transfer     Bitrate         Total Datagrams
[  5]   0.00-10.00  sec   119 MBytes   100 Mbits/sec  3815
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Jitter    Lost/Total Datagrams
[  5]   0.00-10.00  sec   119 MBytes   100 Mbits/sec  0.000 ms  0/3815 (0%)  sender
[  5]   0.00-10.00  sec   117 MBytes  97.9 Mbits/sec  0.002 ms  79/3815 (2.1%)  receiver
​
iperf Done.

bfifo、pfifo
这两个应该是最简单的qdisc了，数据包的处理只遵循先入先出规则，bfifo的队列的容量为能够保存数据包的大小，pfifo的队列容量为包的数目

总结
使用tc可以为网络设备设置一类叫做classless qdisc的排队规则，这类规则依照不同的算法，在网络设备的tc处理点中，对向外部发送的数据包进行处理，可以进行限制发送速度、更改发送顺序、丢包等操作。部分classless qdisc还可以使用参数配置，使其以想要的效果运行。但是，classless qdisc无法将数据包进行分类，不能进行更精确的控制。后续将介绍classful qdisc，我们可以用它来实现更多的功能。

以上内容出自：https://zhuanlan.zhihu.com/p/449755341

3.自己的Demo

tc qdisc add dev eno50 root netem delay 8ms 设置eno50 8毫秒延迟，即可查看其他主机ping的速度延迟8ms
在这里插入图片描述

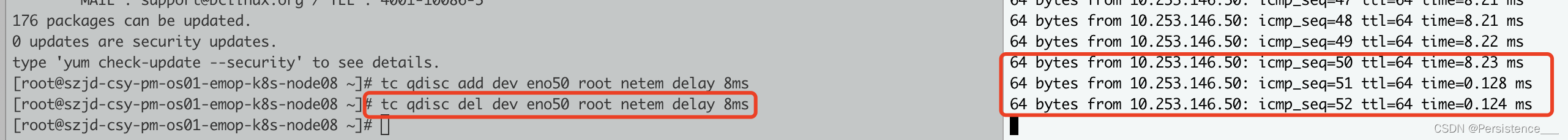

tc qdisc del dev eno50 root netem delay 8ms 将eno50 延迟删除即可查看到ping的速度正常恢复
在这里插入图片描述
