CH347芯片JTAG/SWD功能详解：从原理到STM32CubeIDE实战应用

CH347作为一款高性能国产USB转接芯片，其强大的多接口转换能力在嵌入式开发领域备受青睐。本文将聚焦CH347的JTAG/SWD调试功能，从硬件特性到软件配置，全方位解析如何利用该芯片实现对STM32等单片机的程序下载与在线调试，助你快速掌握这一高效开发工具。

一、CH347芯片JTAG/SWD功能概述

CH347是南京沁恒微电子推出的高速USB2.0总线转接芯片，通过单一USB接口可扩展出多种外设接口，其中JTAG/SWD调试接口是嵌入式开发者最常用的功能之一。

核心特性解析

• 高速传输：基于USB2.0高速模式（480Mbps），确保调试指令与数据传输的实时性
• 多模式支持：同时支持JTAG（Joint Test Action Group）和SWD（Serial Wire Debug）两种调试协议
• 兼容性强：可适配STM32、ARM Cortex-M系列等主流单片机的调试接口
• 并发能力：JTAG/SWD可与UART接口同时工作，满足调试过程中的串口打印需求
• 宽电压支持：通过CH347F型号可提供3.3V/2.5V/1.8V等多种IO电压，适配不同电压的目标板

典型应用场景

• 单片机程序下载与在线调试
• 固件升级与故障排查
• 嵌入式系统开发与验证
• 教学实验与原型验证

二、硬件准备与驱动安装

在使用CH347的JTAG/SWD功能前，需完成硬件连接与驱动配置，这是确保后续调试工作顺利进行的基础。

硬件连接指南

CH347与目标单片机的连接需遵循特定的引脚定义，以下为标准连接方式：

CH347引脚	功能	目标板对应引脚	备注
TCK	时钟线	JTAG_SWDCLK	调试时钟信号
TMS	模式选择线	JTAG_SWDIO	调试数据输入输出
TDI	数据输入线	JTAG_TDI	仅JTAG模式需连接
TDO	数据输出线	JTAG_TDO	仅JTAG模式需连接
GND	地线	GND	必须共地，确保信号参考电平一致
VCC	电源输出	-	可根据目标板需求选择是否连接

注意：SWD模式仅需TCK和TMS两根线，相比JTAG模式的四线连接更简洁，在空间有限的情况下推荐使用

驱动安装步骤

CH347的JTAG/SWD功能需要专用驱动支持，安装过程如下：

1. 下载驱动程序

   • 访问沁恒官网下载页面：https://www.wch.cn/downloads/CH341PAR_EXE.html
   • 该驱动包包含JTAG/SWD、SPI、I2C等功能的驱动支持

2. 安装驱动

   • 双击下载的CH341PAR_EXE.exe文件
   • 按照向导完成安装，期间可能需要授权系统驱动安装

3. 验证安装成功

   • 将CH347设备连接到电脑USB端口
   • 打开设备管理器（Win+X → 设备管理器）
   • 在"通用串行总线设备"或"端口(COM和LPT)"中应能看到"USB-HID转JTAG/SWD"相关设备，表明驱动安装成功

三、STM32CubeIDE配置详解

STM32CubeIDE是ST官方推出的集成开发环境，结合CH347可实现对STM32系列单片机的完整调试流程，以下是详细配置步骤。

基础配置流程

1. 打开工程配置

   • 启动STM32CubeIDE并加载你的项目
   • 点击菜单栏Run → Run Configurations...
   • 在弹出窗口中，右键STM32 C/C++ Application → New Configuration创建新配置

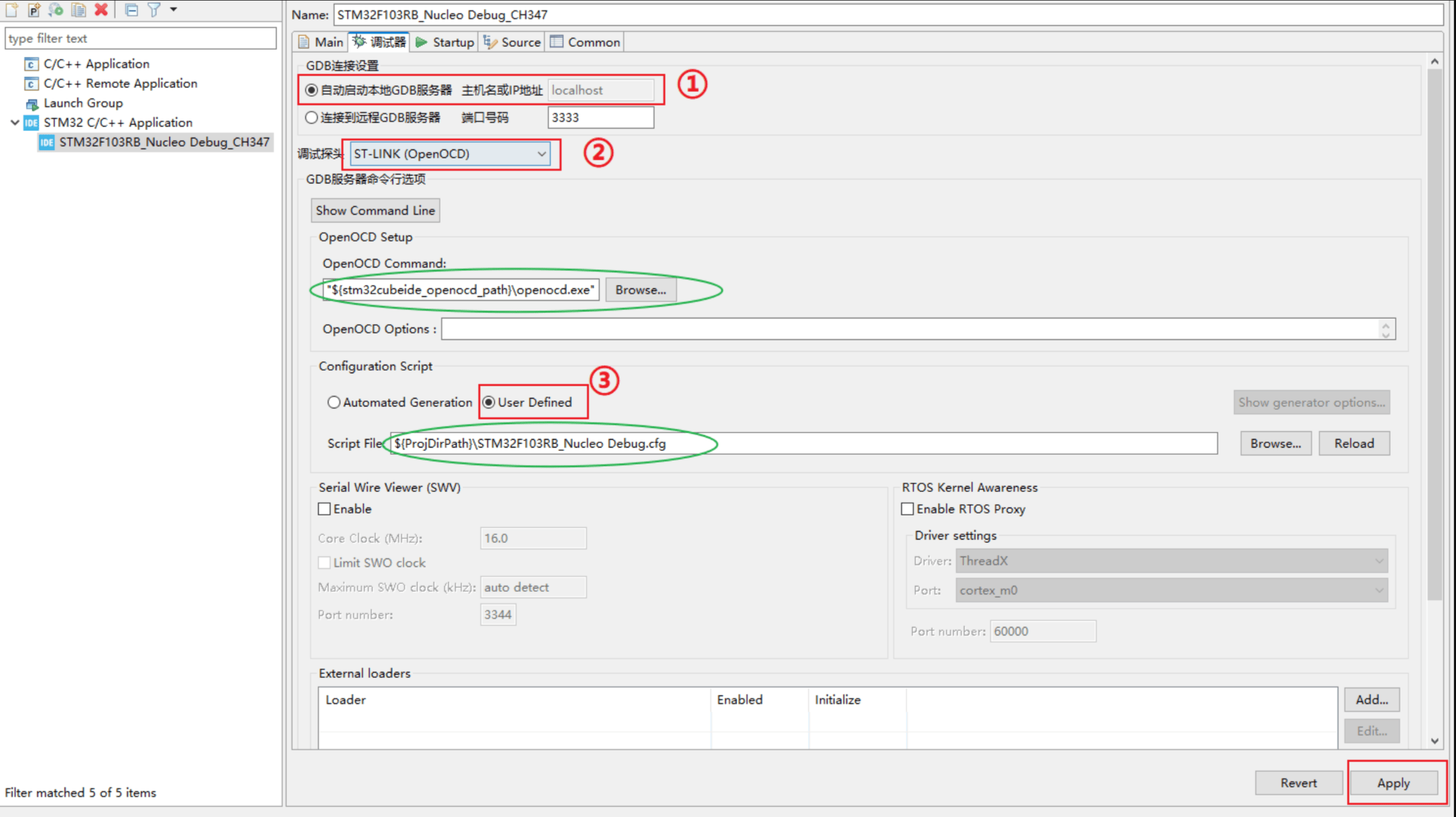

2. 调试器基础设置

   • 切换到调试器标签页
   • 勾选"使用外部加载器"（如需要）
   • 设置"复位类型"，通常选择"软件复位"或"硬件复位"
   • 点击Apply保存初步设置

OpenOCD替换与配置

OpenOCD（Open On-Chip Debugger）是开源的调试工具，需替换为支持CH347的版本才能正常工作：

1. 定位原始OpenOCD

   • 在调试配置页面点击Show Command Line
   • 从命令行中找到原始openocd.exe的路径，通常位于：

     C:\ST\STM32CubeIDE_xxxx\STM32CubeIDE\plugins\com.st.stm32cube.ide.mcu.debug.openocd_xxxx\tools\bin\openocd.exe


2. 替换OpenOCD程序

   • 下载支持CH347的OpenOCD版本（可从附件链接获取：GitHub仓库）
   • 关闭STM32CubeIDE，将下载的openocd.exe替换原始文件
   • 重新启动IDE使替换生效

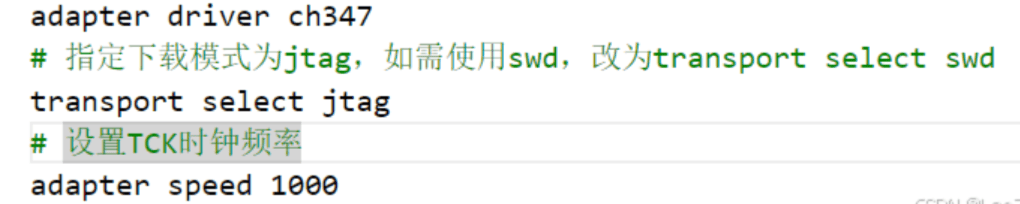

3. 配置脚本文件

   • 在OpenOCD的scripts\interface目录下创建或添加ch347.cfg文件
   • 编辑ch347.cfg添加以下内容（以SWD模式为例）：

     interface ch347
     ch347_vid_pid 0x1a86 0x55db
     transport select swd
     adapter speed 4000


   • 其中adapter speed可根据需要调整，范围建议1000-10000（kHz）

调试脚本修改

为使调试器正确识别CH347，需修改目标芯片的调试脚本：

1. 找到项目使用的调试脚本（通常位于STM32CubeIDE安装目录\plugins\com.st.stm32cube.ide.mcu.debug.openocd_xxxx\tools\scripts\target）
2. 打开对应芯片的配置文件（如stm32f1x.cfg）
3. 删除或注释掉原有的ST-Link相关配置
4. 添加CH347接口引用：

   source [find interface/ch347.cfg]
   # 保留原有的target配置
   target create $_TARGETNAME cortex_m -chain-position $_TARGETNAME


5. 保存修改并重启调试配置

四、程序下载与调试操作

完成上述配置后，即可使用CH347进行程序下载与在线调试，体验高效的嵌入式开发流程。

程序下载步骤

1. 确保CH347已正确连接到电脑和目标板
2. 在STM32CubeIDE中点击Build按钮编译项目，确保无错误
3. 点击Run按钮（或Ctrl+F11）开始下载程序
4. 观察控制台输出，成功时会显示类似以下信息：

   Info : CH347 SWD mode enabled
   Info : clock speed 4000 kHz
   Info : STM32F1xx.cpu: hardware has 6 breakpoints, 4 watchpoints
   Info : starting gdb server for STM32F1xx.cpu on 3333
   Info : Listening on port 3333 for gdb connections


5. 程序下载完成后，单片机将自动运行新程序

在线调试功能使用

CH347配合STM32CubeIDE提供完整的调试功能：

1. 断点调试

   • 在代码行左侧点击设置断点（红色圆点）
   • 点击Debug按钮进入调试模式
   • 程序将在断点处暂停，可查看变量值和寄存器状态

2. 单步执行

   • 使用调试工具栏的单步执行按钮：
     • 单步跳过（F6）：执行当前行，不进入函数内部
     • 单步进入（F5）：进入当前行调用的函数
     • 单步返回（F7）：从当前函数返回上一级

3. 变量监控

   • 在"Variables"窗口可实时查看当前作用域内的变量值
   • 右键变量可添加到"Expressions"窗口进行持续监控
   • 支持修改变量值进行调试验证

4. 寄存器与内存查看

   • 在"Registers"窗口可查看CPU寄存器状态
   • 通过"Memory"窗口可直接查看和修改内存数据

五、常见问题与解决方案

在使用CH347进行JTAG/SWD调试过程中，可能会遇到各种问题，以下是常见问题及解决方法：

连接类问题

1. 设备未识别

   • 症状：设备管理器中无CH347相关设备，IDE提示"找不到调试器"
   • 解决：
     • 检查USB线缆是否完好，尝试更换USB端口
     • 重新安装驱动程序，确保驱动版本与系统匹配
     • 检查CH347硬件是否正常，可尝试连接另一台电脑验证

2. SWD/JTAG通信失败

   • 症状：控制台显示"cannot connect to target"或"SWD/JTAG communication failure"
   • 解决：
     • 检查接线是否正确，特别是TCK、TMS和GND线
     • 确认目标板电源正常供电
     • 降低调试时钟速度（在ch347.cfg中减小adapter speed值）
     • 尝试复位目标板后重新连接

配置类问题

1. OpenOCD版本不兼容

   • 症状：启动调试时提示"openocd.exe已停止工作"或命令行错误
   • 解决：
     • 确认使用的是支持CH347的OpenOCD版本
     • 检查OpenOCD与STM32CubeIDE版本兼容性
     • 重新替换openocd.exe并确保文件权限正确

2. 配置脚本错误

   • 症状：提示"script file not found"或"invalid command"
   • 解决：
     • 检查ch347.cfg文件路径是否正确
     • 验证脚本语法，确保无拼写错误
     • 确认脚本中引用的目标芯片配置文件存在

功能类问题

1. 无法设置断点

   • 症状：设置断点后调试时不生效或提示"无法设置断点"
   • 解决：
     • 检查目标芯片是否支持硬件断点数量限制
     • 尝试使用软件断点（在RAM中执行的代码）
     • 确认调试模式下程序已正确加载

2. 下载后程序不运行

   • 症状：下载成功但程序无反应，复位后正常
   • 解决：
     • 在调试配置中修改复位类型为"硬件复位"
     • 下载完成后手动复位目标板
     • 检查程序中是否有不当的初始化代码

六、进阶应用与扩展

CH347的JTAG/SWD功能不仅限于基础调试，还可通过以下方式提升开发效率：

多平台支持

除STM32系列外，CH347还可支持多种处理器架构的调试：

• ARM Cortex-A系列：通过适当的配置脚本支持嵌入式Linux系统调试
• RISC-V芯片：配合最新版OpenOCD可实现对RISC-V架构的调试
• AVR单片机：支持部分AVR芯片的JTAG调试功能

自动化调试

通过脚本可实现自动化下载与测试流程：

1. 创建OpenOCD批处理脚本（flash.bat）：

   openocd.exe -f interface/ch347.cfg -f target/stm32f1x.cfg -c "init; reset halt; program firmware.elf verify reset exit"


2. 在命令行运行该脚本即可自动完成程序下载

性能优化

为提升调试效率，可进行以下优化：

• 提高调试时钟速度（最高支持10MHz，视线路质量而定）
• 使用短距离、高质量的连接线减少信号干扰
• 为CH347和目标板提供稳定电源，避免电压波动影响调试

七、附件与资源

为方便开发者使用CH347的JTAG/SWD功能，以下提供相关资源链接：

1. 驱动程序

   • JTAG/SWD/SPI/I2C驱动：CH341PAR_EXE
   • 串口驱动（如需同时使用）：CH343SER_EXE

2. 支持CH347的OpenOCD

   • GitHub仓库：https://github.com/ZhiyuanYuanNJ/OpenOCD_CH347_STMicroelectronics/releases
   • GitCode镜像：https://gitcode.com/qq_43010294/OpenOCD_CH347_STMicroelectronics/releases

3. 配置脚本示例

   • ch347_jtag.cfg（JTAG模式配置）
   • ch347_swd.cfg（SWD模式配置）
   • 各系列STM32芯片适配脚本

4. 参考文档

   • CH347数据手册：沁恒官网
   • OpenOCD官方文档：https://openocd.org/documentation/
   • STM32调试指南：ST官方应用笔记AN3155

通过本文的介绍，相信你已全面了解CH347的JTAG/SWD功能及应用方法。作为一款高性价比的国产芯片，CH347为嵌入式开发提供了灵活且可靠的调试解决方案，无论是个人开发者还是企业团队，都能从中获得高效的开发体验。在实际使用中，建议结合具体项目需求进行灵活配置，充分发挥其多接口协同工作的优势。
