开源一个基于CH348的8路隔离485+DIO接口板

项目背景

随着工业自动化、物联网等领域的发展，RS485通信因其长距离、抗干扰能力强的优点，广泛应用于各类设备的数据采集与控制中。同时，数字输入输出（DIO）接口在现场信号采集、设备控制等方面也有着不可替代的作用。然而，现有的RS485接口板多数通道数量有限，隔离措施不完善，且缺乏灵活的DIO扩展。因此，我设计了一款基于CH348的8路隔离RS485+DIO接口板，并计划将其开源，方便更多开发者和爱好者使用和改进。

主要特性

1. 8路隔离RS485接口
   每一路RS485均采用独立光电隔离，极大提升通信安全性和抗干扰能力，适合复杂工业现场应用。

2. 基于CH348芯片
   采用国产高性能多串口芯片CH348，实现最多8路独立串口通信，支持多种波特率设置，兼容主流操作系统驱动。

3. 集成DIO接口
   提供8路数字输入/输出（DIO），4路输入，4路输出，可用于连接继电器、传感器、按键等外部设备，进一步扩展控制功能。

4. USB通讯
   板载USB接口，支持即插即用，将8路RS485和DIO全部集成到一根USB线上，方便与PC、嵌入式主机、树莓派等设备对接。

5. 隔离电源设计
   RS485部分与主控、DIO电路均采用电源隔离，有效防止地环流和高压干扰。

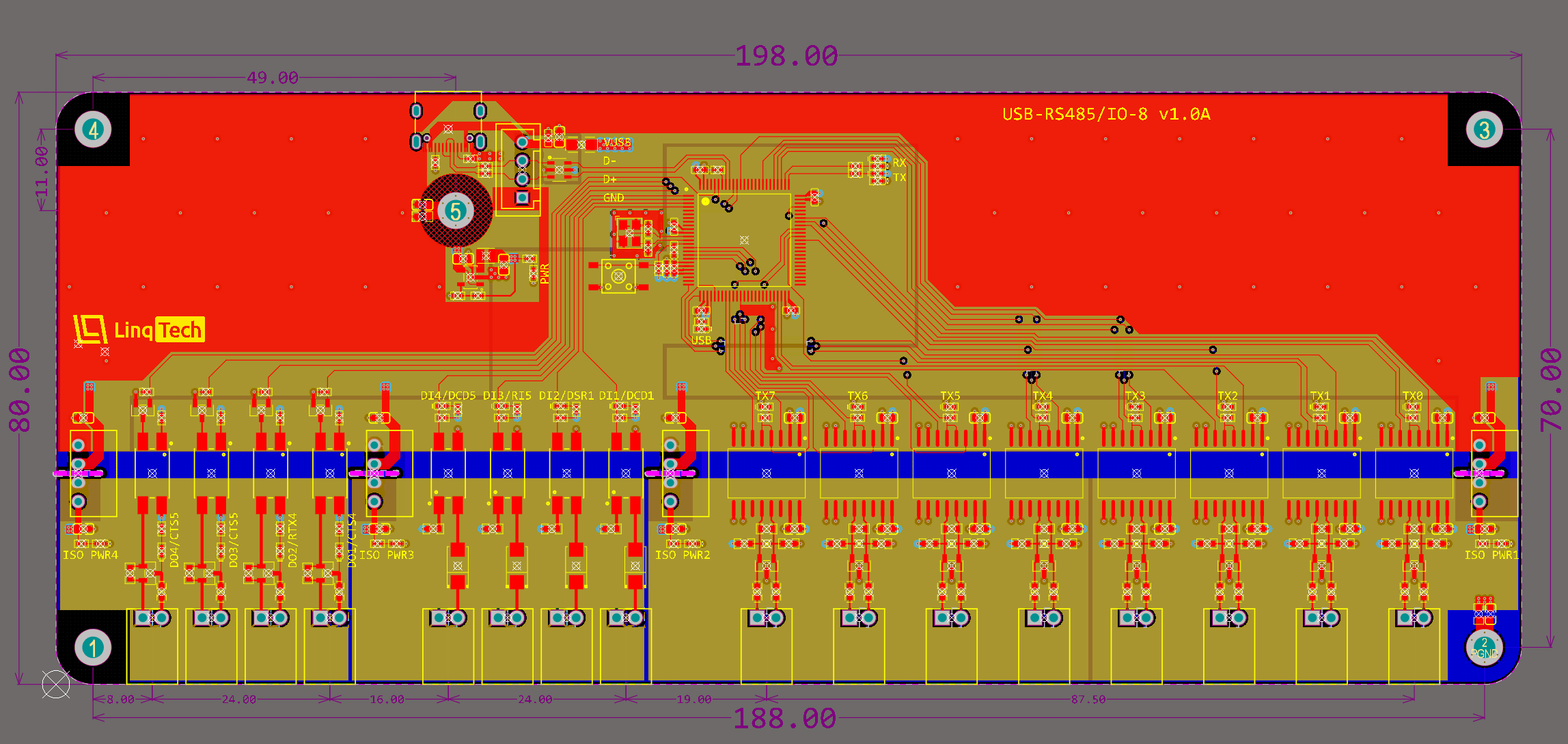

硬件结构说明

• 核心芯片：CH348，负责多路串口数据转换和管理。
• 隔离485接口：每路均通过高速光耦和隔离电源模块，与主控部分完全电气隔离。
• DIO接口：可通过排针、端子或接口座外引。
• 供电方式：支持USB供电，外部电源可选。
• 其它扩展：预留I2C/SPI接口，方便后续功能拓展。

应用场景

• 工业自动化设备远程监控与控制
• 智能楼宇/安防系统
• 物联网数据采集网关
• 能源管理、环境监测
• 自主开发的多串口实验平台

GitHub仓库地址：
https://github.com/pengwon/USBto8-485-DIO

结语

本项目旨在推动国产高性能串口芯片和开源硬件的应用。欢迎各位开发者、爱好者参与测试、反馈、改进，也欢迎基于本设计进行二次开发。如有问题或建议，欢迎通过[GitHub Issues]或邮箱联系。

---

欢迎大家Star、Fork、参与贡献！
