WinScope

https://source.android.com/docs/core/graphics/tracing-win-transitions?hl=zh-cn

WinScope 提供了用于在窗口转换期间和转换后记录和分析 WindowManager 状态和 SurfaceFlinger 状态的基础架构和工具。WinScope 将所有相关的系统服务状态记录在一个跟踪文件中，您可以使用该文件重现并逐步查看转换



捕获跟踪记录

在运行 userdebug 或 eng build 的设备上通过快捷设置或 adb 捕获跟踪记录。

备注：Android版本不同，生成得trace文件名会有不同，anyway，记住从这个路径拿就万无一失

/data/misc/wmtrace/

一、快捷设置

要通过快捷设置记录跟踪情况，请执行以下操作：

1. 启用开发者选项。
2. 依次转到开发者选项 > 快捷设置开发者图块。
3. 启用 WinScope 跟踪。
4. 打开快捷设置。
5. 点按 Winscope 跟踪以启用跟踪。
6. 在设备上执行窗口转换。
7. 窗口转换完成后，打开快捷设置，然后点按 Winscope 跟踪记录以停用跟踪记录。

跟踪记录会被写入 /data/misc/wmtrace/wm_trace.winscope 和 /data/misc/wmtrace/layers_trace.winscope，同时还会包含在错误报告中。

二、adb

通过 adb 捕获跟踪记录时，请分别捕获 WindowManager 和 SurfaceFlinger 的跟踪记录。

WindowManager 跟踪记录

要记录 WindowManager 的跟踪情况，请执行以下操作：

1. 启用跟踪：

   adb shell cmd window tracing start

2. 停用跟踪：

   adb shell cmd window tracing stop

3. 获取跟踪文件：

   adb pull /data/misc/wmtrace/wm_trace.winscope wm_trace.winscope

SurfaceFlinger 跟踪

要记录 SurfaceFlinger 的跟踪情况，请执行以下操作：

1. 启用跟踪：

   adb shell su root service call SurfaceFlinger 1025 i32 1

2. 停用跟踪：

   adb shell su root service call SurfaceFlinger 1025 i32 0

3. 获取跟踪文件：

   adb pull /data/misc/wmtrace/layers_trace.winscope layers_trace.winscope

分析轨迹

如需分析轨迹文件，请使用 WinScope Web 应用。您可以在源代码的基础上构建此应用，也可以从预构建目录中打开此应用。（Linux环境下）

1. 从 Android 源代码库中下载预构建的软件工件：

   curl 'https://android.googlesource.com/platform/prebuilts/misc/+/master/common/winscope/winscope.html?format=TEXT' | base64 -d > winscope.html

2. 在网络浏览器中打开下载的软件工件。
3. 打开 WinScope 后，选择打开文件以加载跟踪文件。

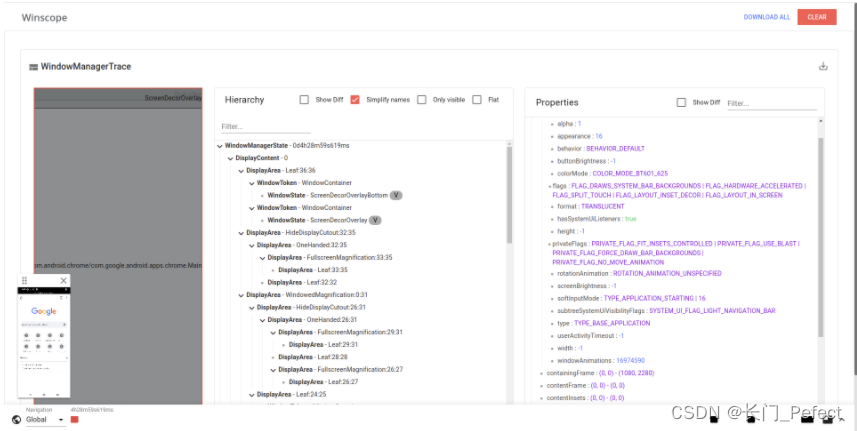

使用 WinScope分析跟踪文件

在 WinScope 中打开跟踪文件后，可以通过多种方式对该文件进行分析。

 在 WinScope 中分析跟踪记录

• 时间轴 - 您可以通过时间轴查看跟踪记录中的事件序列。您可以使用箭头键或点击各个条目以浏览时间轴。
• 屏幕 - 您可以在屏幕上直观地查看每个可见窗口。点击屏幕上的某个窗口即可选择层次结构中相应的源窗口。
• 屏幕录制 - 您可以通过屏幕录制查看与跟踪记录同步的设备屏幕。结合时间轴一起导航。
• 层次结构 - 您可以通过层次结构查看系统已知的每个窗口。有些窗口不包含缓冲区，它们存在的目的在于为其子项设置政策。可见窗口均标有 V 图标。
• 属性 - 您可以在属性中查看层次结构中所选条目的状态信息

window想要使用winscope分析的话，需要改development/tools/winscope/adb_proxy/winscope_proxy.py，使其可以再window下运行，才能运行得起来winscope.html（去除su root）
