该博客介绍了如何利用树莓派的GPIO引脚连接并控制继电器，详细阐述了树莓派的引脚图以及继电器的接线步骤，并提供了相关控制代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

树莓派引脚图

继电器接线

代码

树莓派引脚图

在这里插入图片描述

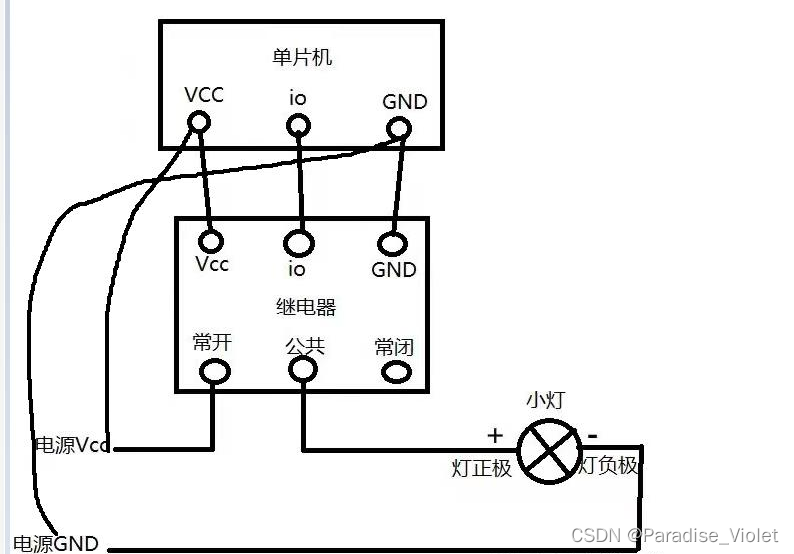

继电器接线

继电器的 com和vcc 接3.3 就行了
保证模块接入的电源是一样的
in引脚我们选择vcc gnd中间的7

代码

#include <wiringPi.h>
#include <stdio.h>

int main()
{
        int cmd = 0;
        wiringPiSetup();
        pinMode(7,OUTPUT);  //初始化引脚
       digitalWrite(7, HIGH);
    while(1)
        {
        printf("please put 1 or 0,1--on  0---off\n");
        scanf("%d",&cmd);

        if(cmd == 1)
        {
                digitalWrite(7, LOW);
        }
        else if(cmd == 0)
