Cubemap 中 6 个 View Matrix 的制作方法

原创

已于 2022-08-05 21:21:52 修改 · 612 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#c++ #Direct3D #3d #图形渲染

于 2022-05-16 15:41:00 首次发布

本文介绍了Cubemap的基本概念及其在环境映射和ShadowMap中的应用。详细阐述了如何生成Cubemap的6个View Matrix，重点讨论了从+Z Face开始，通过旋转生成其他五个Face的View Matrix的过程，强调了正确处理Camera旋转和Cube变换的顺序对于正确渲染的重要性。

一、简述 Cubemap

二、制作 View Matrix

1. 制作 +Z 的 View Matrix

2. 制作其他方向的 View Matrix

3. 其他

一、简述 Cubemap

Cubemap 是一种自从 Direct3D 7 开始就存在的古老技术，其一般用于环境映射贴图、点光源的 ShadowMap 等技术场景。

Cubemap 工作原理大体就是先把 Cubemap 当成 RenderTarget ，把场景渲染到 Cube 的 6 个面上，然后再把 Cubemap 当成 Texture 等待被使用。其中把场景渲染到 Cubemap 的步骤实际上就是把场景中需要渲染的每个物体分别渲染到 Cube 的 6 个 Face 上，这样每一个 Cube Face 都相当于是一个 Camera ，渲染物体的时候都需要变换到对应的 Camera 中，也就是乘以其对应 View Matrix。今天我们就来说说这 6 个 View Matrix 的制作。

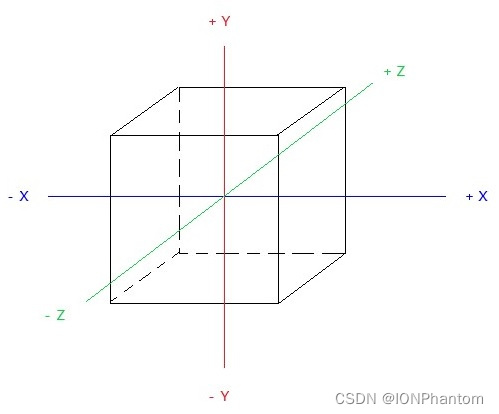

首先说明一下 Cubemap 6 个 Face 的顺序是 +X/-X /+Y/-Y/+Z/-Z，其中 XYZ 的方向和 D3D 的坐标轴一样（如图）。
