应力比较陌生，但是应力作用下带来的影响并不陌生，X先生与你一起来看看应力作用的失效问题：

1，PCB上的问题，比如锡球开裂；线路损坏；焊盘翘起；基板开裂。

2，PCBA上的问题，比如元器件断裂，功能测试不良；器件出现“爆米花”

一看到这些制造焊接可靠性问题，我们就熟悉了，而这些问题可能是与应力作用相关的问题。今天X先生（微信号：PCBDIC）与你一起聊聊从PCBA到设计，如果更有效预防应力作用？

第一，是了解应力的概念以及原因

所谓“应力” ，是在施加的外力的影响下物体内部产生的力。

产生应力的来源主要有主要一方面是对对象施加的外部机械应力，比如分板时带来的应力，比如加工时带来的外在应力，比如固定螺丝带来的应力。其失效模式大部分表现在元件端部、呈斜角现象之裂痕。

另一方面主要因不同材料CTE不匹配，温度变化梯度和空间限制造成材料不同涨缩而引起的压应力和拉应力，主要来自于冷热冲击,而此效应大部份来自于维修、以高温烙铁碰触陶瓷本体或焊锡炉中之温度急剧变化,在瞬间之温差(ΔT)变化下,即会使元件产生裂痕

第二，需要了解潜在的应力来源

当我们知道应力来源主要有机械力和温度梯度，从产品研发设计到成熟的PCBA这个过程中会经历哪些潜在的应力风险，让我们跟随X先生来一起看看。

a,元件成型的机械应力

b,元件放置的机械应力

c,回流焊接的热应力

d,ICT测试的机械应力

e,裂片（分板）的机械应力

f,波峰焊的热应力

h,手工焊的热应力

大多数应力重用都发生在PCB到PCBA的这个过程，那我们来分析下PCBA装联的整个过程应力可能发生的节点。

第一步骤：上板，PCB清洁，低风险

第二步骤：印刷锡膏，有风险，刮刀应力导致PCB变形

第三步骤：锡膏检查，非接触，低风险

第四步骤：CHIP元件贴装，IC元件贴装。贴片头拾取元件，贴放元件，风险大，如晶振，陶瓷元器件，连接器等。

第五步骤：炉前检查，低风险

第六步骤：回流焊接，高风险，PCB热变形，元器件热变形

第七步骤：下板低风险

第八步骤：AOI 非接触低风险

第九步骤：插件器件成型（电阻成型机，自动散装电容剪脚机等）机械应力对器件的损伤

第十步骤：插件线低风险拾取器件插入到PCB

第十一步骤：上料机

第十二步骤：波峰焊热应力冲击

第十三步骤：下料机，全自动切角机机械应力

第十四步骤：电路板清洗机械清洗应力

第十五步骤：分板（手工分板，半自动或者全自动分板）分板应力

第十六步骤：ICT FT 测试机械应力

第十七步骤：组装运输拔插手持应力，运输过程中受到的应力。

例如，从很紧的夹具中把PCBA拆卸下来时就会出现引起片状电容器产生裂纹现象；双面印刷的第二面支撑调整位置不当，导致顶上贴片元器件出现裂纹或损伤现象；手工分板出现板坏或元器件损伤。

例如：回流焊接、波峰焊接、手工焊接PCBA过程中，当温差过大，有可能使PCB产生翘曲现象，焊料固化使PCB上的元器件产生机械应力，导致元器件的陶瓷和玻璃部分产生应力裂纹，应力裂纹是影响焊点长期可靠性的不利因素。

例如：PCBA拿取不当发生碰撞、跌落等对机械冲击的承受力。受机械冲击时，焊点一般是不会破坏的。但是焊接结构的其他部分会发生失效，如大而重的有引线元器件受机械冲击后产生的大惯性力会引起PCB板上覆铜的剥离或板断裂，进而元器件本身也会损坏。

例如： PCBA包装防护不当，在运输过程中对振动的承受力。对于PCBA的包装防护，应从设计包材上考虑，对于PCBA运输来讲，使用专用的防静电箱再辅以内置刀卡就可以了。

第三，知道一些常见的应力测试方法

排除风险的重要内容和手段就是进行应力测试。

应变测试可以对PCBA组装、测试和操作中受到的应变和应变率水平进行客观分析。通过对制造变异敏感区的鉴别，应变测试为产量的提升指明方向，这已成为未来工艺改进的基准，幵可对调整的效果进行量化。经证实，运用应变测量来控制印制板翘曲对电子工业是非常有利的，而且其作为一种甄别和改善有损制造工艺的方法也被逐渐可。许多印制板组装厂现在被要求在其客户或元器件供应商指定的应变水平下进行操作。

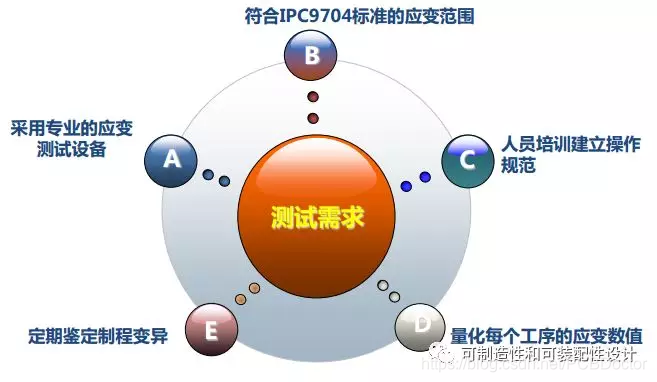

应变测试应用的常见需求

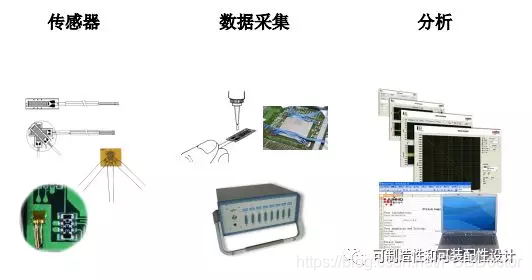

应变测试的应用系统构成

应变测试的常见方法

1，电测法：电阻式、电容式、电感式

2，光测法：云纹法、全息干涉

3，光纤传感技术

4，数字图像处理技术：利用CCD拍照来处理测量应变，高速摄像技术

5，X射线技术：焊接残余应力测试

我们可以根据应变测试数据分析引起应变失效的根因，幵确定出阈值，不同材料（陶瓷、玱璃、塑料等）、失效类型（陶瓷开裂、 BGA焊点断裂等）、工艺类型（分板、波峰焊接）的应力阈值不同。也可以改进材料、工艺、操作等参数，使得应力数值在阈值范围内通过对各工序的关键芯片/元件所受应变的监控幵作出控制，即可减少客户端产品失效的发生机率。

IPC-9704给出了应力测试的方法，这里就不详细写了，毕竟关键的核心是第四点。

第四，知道如何从设计端以及加工端改善应力

设计端：

PCB设计过程中，往往很容易忽略应力设计，一方面是大家接触得少，另一方面是因为大家觉得这个更多的与生产相关。可真是这样吗？

1，比如：V-cut设计过程中,如何定义V-cut的参数，让之器件受到应力最小。再比如将器件布局远离V-cut边缘，以提高器件受应力失效。

2，比如：产品上易Crack 的零件置放方向应垂直长边

3，比如：小电阻电容尺寸的热平衡设计，避免立碑效应

4，比如：合理的选择板材，合理的拼板方式等等

生产端：

1，避免粗暴或者不规范作业，比如不合理扯线，分板等。

2，设置好生产设备的重要参数，比如升/降溫斜率等。

3，注意针床治具测试时所产生的应力。
