SMT贴片生产工艺流程详细步骤

SMT贴片生产工艺流程详细步骤

SMT（Surface Mounted Technology）即表面贴装技术，是目前电子组装行业里最流行的一种技术和工艺。以下是SMT生产工艺流程的详细步骤：

‌1、材料准备和上料‌：

这一步骤包括准备所有需要的电子元器件、PCB（印刷电路板）以及锡膏等材料。
将这些材料按照生产要求放置到上料机或指定的位置，以便后续的生产流程。

‌2、锡膏印刷‌：

使用钢网（根据生产工艺和需求选择激光钢网、蚀刻钢网或电铸钢网等）将锡膏均匀地印刷在PCB的焊盘上。
锡膏是SMT中不可缺少的材料，它经过加热融化后，可以将SMT零件焊接在PCB铜箔上，起到连接和导电的作用。

‌3、锡膏检查‌：

利用SPI（Solder Paste Inspection）锡膏检测机对印刷后的锡膏进行检查。
通过激光3D扫描，测试印刷锡膏的高度、面积、体积、偏移、拉尖、锡量差异性以及是否有异物等，确保锡膏的印刷质量符合生产要求。

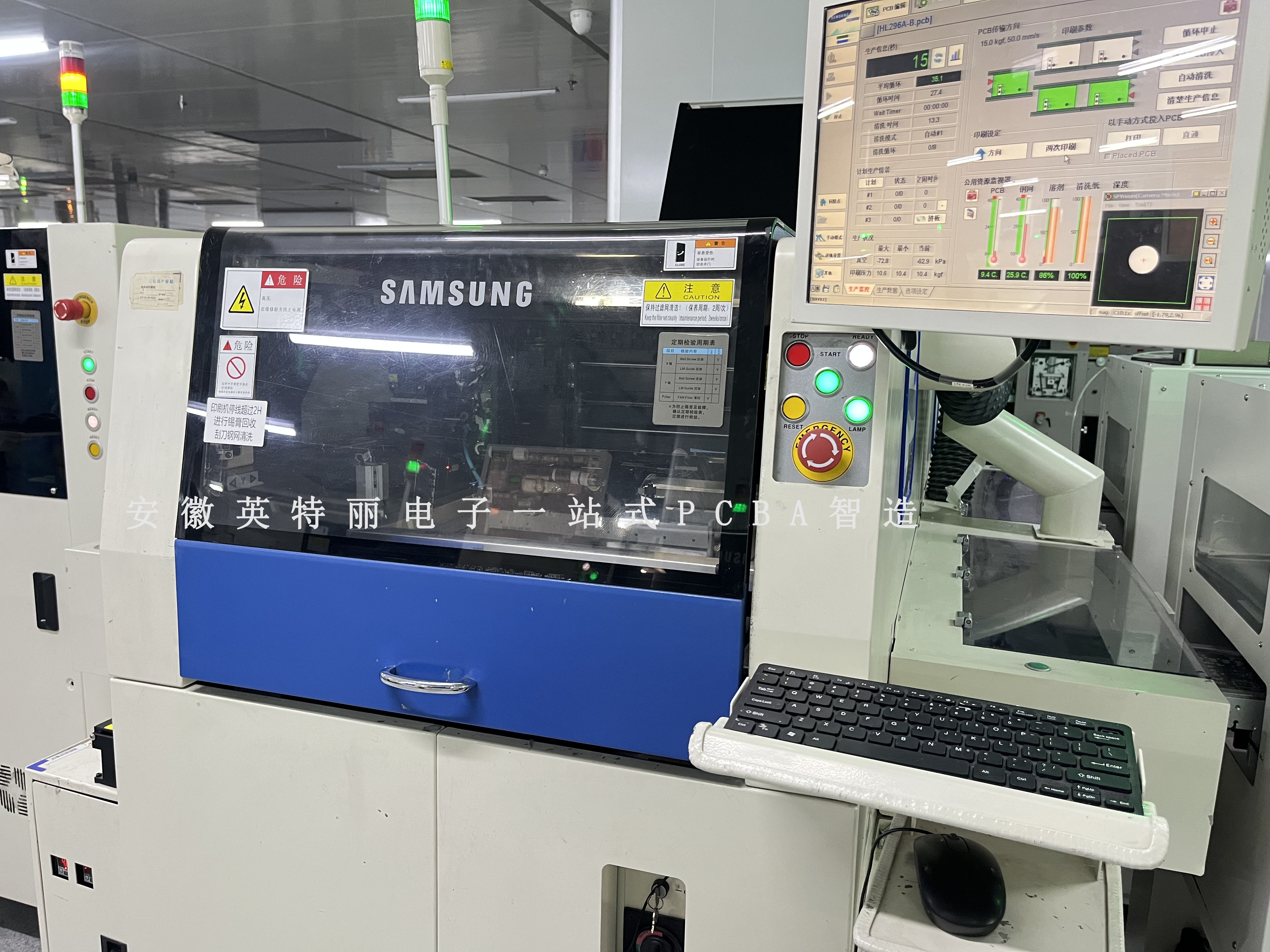

‌4、元件贴片‌：

使用贴片设备将电子元器件准确地贴装在PCB的指定位置上。
这一步骤需要高精度的定位和贴装技术，以确保元件的贴装位置准确、稳定。

‌5、回流焊接‌：

将贴装好元件的PCB送入回流焊炉中进行焊接。
在回流焊过程中，锡膏会融化并将元件与PCB铜箔焊接在一起，形成稳定的电气连接。

‌6、检测‌：

焊接完成后，对PCB进行各种检测，以确保产品质量。
检测方式包括但不限于AOI（Automatic Optic Inspection）自动光学检测，通过摄像头自动扫码PCB，采集图像并与数据库中的合格参数进行比较，检查出PCB上的缺陷。
