使用OpenHarmony实现一个简易的音乐播放器应用本篇Codelab使用ArkTS语言实现了一个简易的音乐播放器应用，主要包含以下功能：阅读详情

（以下内容来自开发者分享，不代表 OpenHarmony 项目群工作委员会观点）

邢碌

上一章我们讲解了应用编译环境准备，设备编译环境准备，开发板烧录，将一个最简单的 OpenAtom OpenHarmony（以下简称“OpenHarmony”）程序安装到我们的标准设备上。

本章是 OpenHarmony 标准设备应用开发的第二篇文章。我们通过知识体系新开发的几个基于 OpenHarmony3.1 Beta 标准系统的样例：分布式音乐播放、传炸弹、购物车等样例，分别介绍下音乐播放、显示动画、动画转场（页面间转场）三个进阶技能。首先我们来讲如何在 OpenHarmony 中实现音乐的播放。

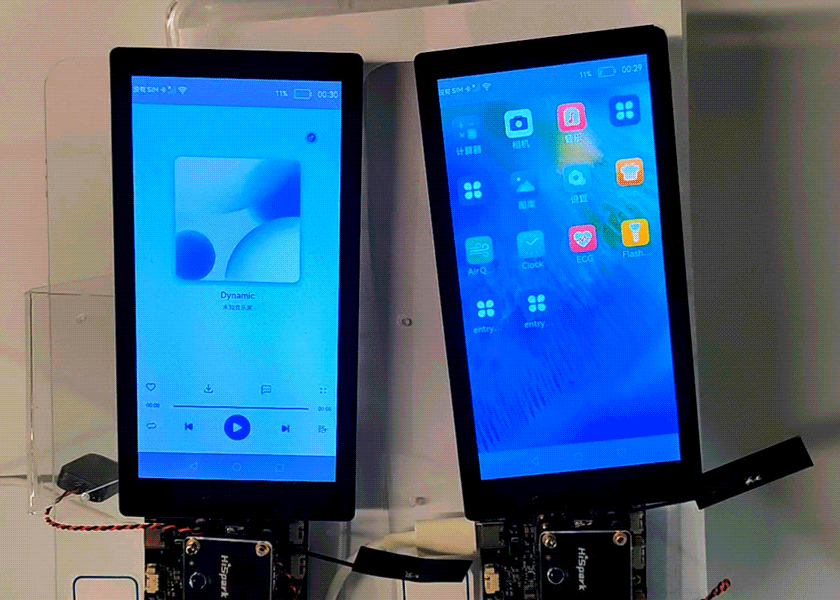

一、分布式音乐播放

通过分布式音乐播放器，大家可以学到一些 ArkUI 组件和布局在 OpenHarmony 中是如何使用的，以及如何在自己的应用中实现音乐的播放，暂停等相关功能。应用效果如下图所示：

1.1 界面布局

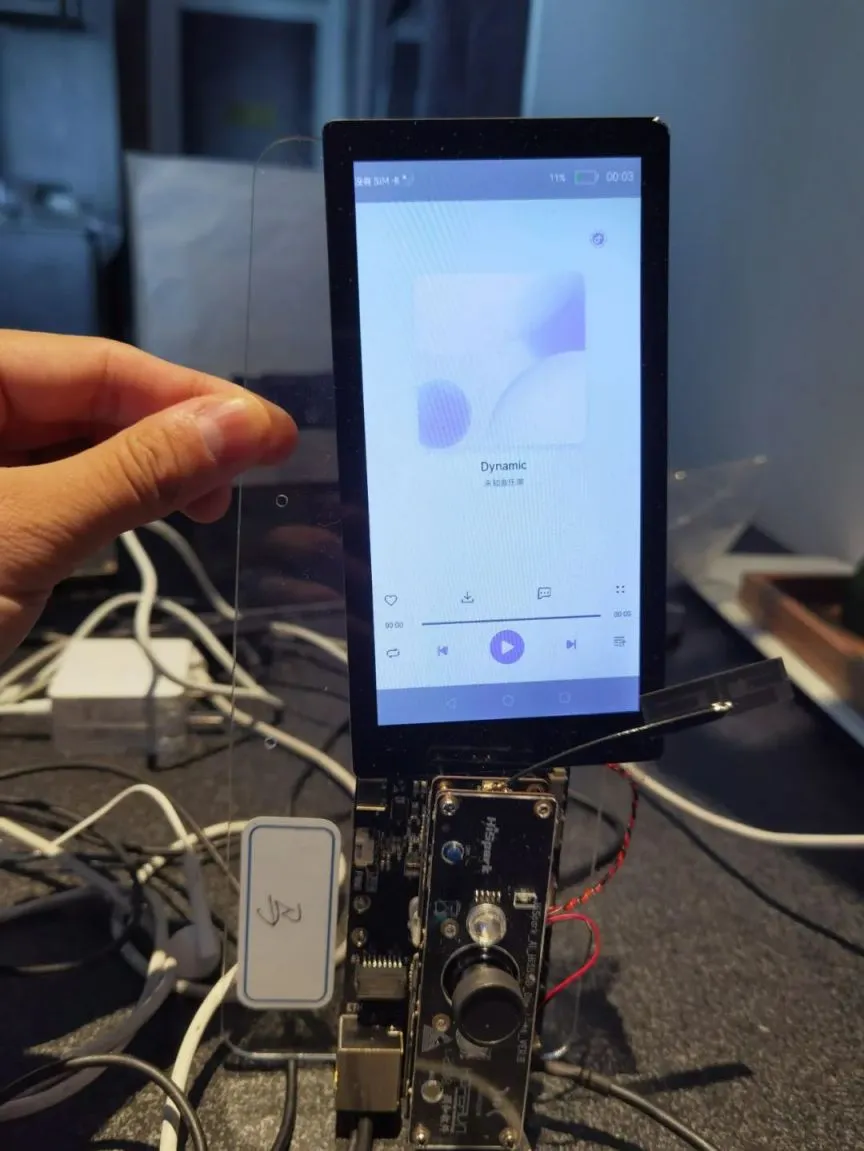

整体布局效果如下图所示：

代码参考链接：FA/Entertainment/DistrubutedMusicPlayer/entry/src/main/ets/MainAbility/pages/index.ets · OpenHarmony-SIG/knowledge_demo_temp - Gitee.com

首先是页面整体布局，部分控件是以模块的方式放在整体布局中的，如 operationPannel()、sliderPannel()、playPannel() 模块。页面整体布是由 Flex 控件中，包含 Image、Text 以及刚才所说的三个模块所构成。

build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.SpaceBetween }) {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center }) {
        Flex({ direction: FlexDirection.Row, justifyContent: FlexAlign.End }) {
          Image($r("app.media.icon_liuzhuan")).width(32).height(32)
        }.padding({ right: 32 }).onClick(() => {
          this.onDistributeDevice()
        })

        Flex({ direction: FlexDirection.Row, justifyContent: FlexAlign.Center }) {
          Image($r("app.media.Bg_classic")).width(312).height(312)
        }.margin({ top: 24 })

        Text(this.currentMusic.name).fontSize(20).fontColor("#e6000000").margin({ top: 10 })
        Text("未知音乐家").fontSize(14).fontColor("#99000000").margin({ top: 10 })
      }.flexGrow(1)


      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.End }) {
        this.operationPannel()
        this.sliderPannel()
        this.playPannel()
      }.height(200)
    }
    .linearGradient({
      angle: 0,
      direction: GradientDirection.Bottom,
      colors: this.currentMusic.backgourdColor
    }).padding({ top: 48, bottom: 24, left: 24, right: 24 })
    .width('100%')
    .height('100%')
  }

operationPannel() 模块的布局，该部分代码对应图片中的心形图标，下载图标，评论图标更多图标这一部分布局。其主要是在 Flex 中包含 Image 所构成代码如下：

@Builder operationPannel() {
    Flex({ direction: FlexDirection.Row, alignItems: ItemAlign.Center, justifyContent: FlexAlign.SpaceBetween }) {
      Image($r("app.media.icon_music_like")).width(24).height(24)
      Image($r("app.media.icon_music_download")).width(24).height(24)
      Image($r("app.media.icon_music_comment")).width(24).height(24)
      Image($r("app.media.icon_music_more")).width(24).height(24)
    }.width('100%').height(49).padding({ bottom: 25 })
  }

sliderPannel() 模块代码布局。该部分对应图片中的显示播放时间那一栏的控件。整体构成是在 Flex 中，包含 Text、Slider、Text 三个控件。具体代码如下：

@Builder sliderPannel() {
    Flex({ direction: FlexDirection.Row, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Text(this.currentTimeText).fontSize(12).fontColor("ff000000").width(40)
      Slider({
        value: this.currentProgress,
        min: 0,
        max: 100,
        step: 1,
        style: SliderStyle.INSET
      })
        .blockColor(Color.White)
        .trackColor(Color.Gray)
        .selectedColor(Color.Blue)
        .showSteps(true)
        .flexGrow(1)
        .margin({ left: 5, right: 5 })
        .onChange((value: number, mode: SliderChangeMode) => {
          if (mode == 2) {
            CommonLog.info('aaaaaaaaaaaaaa1: ' + this.currentProgress)
            this.onChangeMusicProgress(value, mode)
          }
        })

      Text(this.totalTimeText).fontSize(12).fontColor("ff000000").width(40)

    }.width('100%').height(18)
  }

playPannel() 模块代码对应图片中的最底部播放那一栏五个图标所包含的一栏。整体布局是 Flex 方向为横向，其中包含五个 Image 所构成。具体代码如下：

@Builder playPannel() {
    Flex({ direction: FlexDirection.Row, alignItems: ItemAlign.Center, justifyContent: FlexAlign.SpaceBetween }) {
      Image($r("app.media.icon_music_changemode")).width(24).height(24).onClick(() => {
        this.onChangePlayMode()
      })
      Image($r("app.media.icon_music_left")).width(32).height(32).onClick(() => {
        this.onPreviousMusic()
      })
      Image(this.isPlaying ? $r("app.media.icon_music_play") : $r("app.media.icon_music_stop"))
        .width(80)
        .height(82)
        .onClick(() => {
          this.onPlayOrPauseMusic()
        })
      Image($r("app.media.icon_music_right")).width(32).height(32).onClick(() => {
        this.onNextMusic()
      })
      Image($r("app.media.icon_music_list")).width(24).height(24).onClick(() => {
        this.onShowMusicList()
      })
    }.width('100%').height(82)
  }

希望通过上面这些布局的演示，可以让大家学到一些部分控件在 OpenHarmony 中的运用，这里使用的 Arkui 布局和 HarmonyOS* 是一致的，目前 HarmonyOS* 手机还没有发布 Arkui 的版本，大家可以在 OpenHarmony 上抢先体验。常用的布局和控件还有很多，大家可以在下面的链接中找到更多的详细信息。

*编者注：HarmonyOS 是基于开放原子开源基金会旗下开源项目 OpenHarmony 开发的面向多种全场景智能设备的商用版本。是结合其自有特性和能力开发的新一代智能终端操作系统。

官网参考链接：https://gitee.com/openharmony/docs/blob/master/zh-cn/application-dev/reference/arkui-ts/ts-basic-components.md

1.2 播放音乐

play(seekTo) {
    if (this.player.state == 'playing' && this.player.src == this.getCurrentMusic().url) {
      return
    }

    if (this.player.state == 'idle' || this.player.src != this.getCurrentMusic().url) {
      CommonLog.info('Preload music url = ' + this.getCurrentMusic().url)
      this.player.reset()
      this.player.src = this.getCurrentMusic().url
      this.player.on('dataLoad', () => {
        CommonLog.info('dataLoad duration=' + this.player.duration)
        this.totalTimeMs = this.player.duration
        if (seekTo > this.player.duration) {
          seekTo = -1
        }
        this.player.on('play', (err, action) => {
          if (err) {
            CommonLog.info(`MusicPlayer[PlayerModel] error returned in play() callback`)
            return
          }
          if (seekTo > 0) {
            this.player.seek(seekTo)
          }
        })

        this.player.play()
        this.statusChangeListener()
        this.setProgressTimer()
        this.isPlaying = true
      })
    }
    else {
      if (seekTo > this.player.duration) {
        seekTo = -1
      }
      this.player.on('play', (err, action) => {
        if (err) {
          CommonLog.info(`MusicPlayer[PlayerModel] error returned in play() callback`)
          return
        }
        if (seekTo > 0) {
          this.player.seek(seekTo)
        }
      })

      this.player.play()
      this.setProgressTimer()
      this.isPlaying = true
    }
  }

1.3 音乐暂停

pause() {
    CommonLog.info("pause music")
    this.player.pause();
    this.cancelProgressTimer()
    this.isPlaying = false
  }

具体代码：FA/Entertainment/DistrubutedMusicPlayer/entry/src/main/ets/Common/PlayerManager.ets · OpenHarmony-SIG/knowledge_demo_temp - Gitee.com

分布式音乐播放器项目下载链接：OpenHarmony-SIG/knowledge_demo_temp - Gitee.com

接下来我们讲解如何在 OpenHarmony 中实现显示动画的效果。

二、显示动画

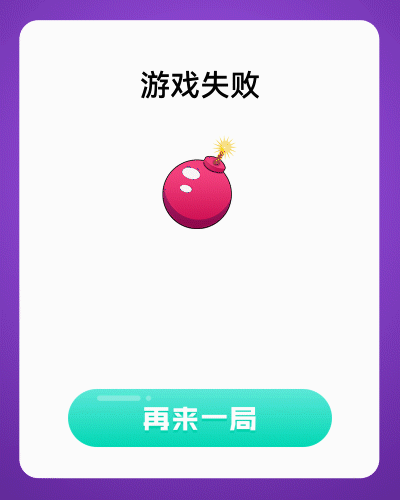

我们以传炸弹小游戏中的显示动画效果为例，效果如下图所示。

通过本小节，大家在上一小节的基础上，学到更多 ArkUI 组件和布局在 OpenHarmony 中的应用，以及如何在自己的应用中实现显示动画的效果。

代码链接：FA/Entertainment/BombGame/entry/src/main/ets/MainAbility/pages/game.ets · OpenHarmony-SIG/knowledge_demo_temp - Gitee.com

实现步骤：

2.1 编写弹窗布局：将游戏失败文本、炸弹图片和再来一局按钮图片放置于 Column 容器中；

2.2 用变量来控制动画起始和结束的位置：用 Flex 容器包裹炸弹图片，并用 @State 装饰变量 toggle，通过变量来动态修改 Flex 的 direction 属性；布局代码如下：

@State toggle: boolean = true
private controller: CustomDialogController
@Consume deviceList: RemoteDevice[]
private confirm: () => void
private interval = null

build() {
   Column() {
      Text('游戏失败').fontSize(30).margin(20)
      Flex({
         direction: this.toggle ? FlexDirection.Column : FlexDirection.ColumnReverse,
         alignItems: ItemAlign.Center
      })
      {
         Image($r("app.media.bomb")).objectFit(ImageFit.Contain).height(80)
      }.height(200)

      Image($r("app.media.btn_restart")).objectFit(ImageFit.Contain).height(120).margin(10)
         .onClick(() => {
               this.controller.close()
               this.confirm()
         })
   }
   .width('80%')
   .margin(50)
   .backgroundColor(Color.White)
}

2.3 设置动画效果：使用 animateTo 显式动画接口炸弹位置切换时添加动画，并且设置定时器定时执行动画，动画代码如下：

aboutToAppear() {
   this.setBombAnimate()
}

setBombAnimate() {
   let fun = () => {
      this.toggle = !this.toggle;
   }
   this.interval = setInterval(() => {
      animateTo({ duration: 1500, curve: Curve.Sharp }, fun)
   }, 1600)
}

项目下载链接：https://gitee.com/openharmony-sig/knowledge_demo_temp/tree/master/FA/Entertainment/BombGame

三、转场动画（页面间转场）

我们同样希望在本小节中，可以让大家看到更多的 ArkUI 中的组件和布局在 OpenHarmony 中的使用，如何模块化的使用布局，让自己的代码更简洁易读，以及在应用中实现页面间的转场动画效果。

下图是分布式购物车项目中的转场动画效果图：

代码参考链接：FA/Shopping/DistributedShoppingCart/entry/src/main/ets/MainAbility/pages/HomePage.ets · OpenHarmony-SIG/knowledge_demo_temp - Gitee.com

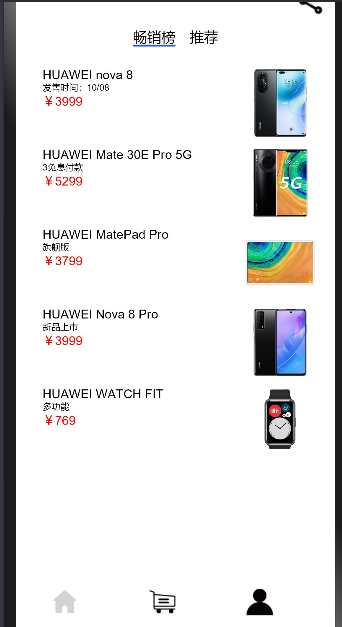

页面布局效果图：

整体布局由 Column、Scroll、Flex、Image 以及 GoodsHome()、MyInfo()、HomeBottom() 构成，该三个模块我们会分别说明。具体代码如下：

build() {
    Column() {
      Scroll() {
        Column() {
          if (this.currentPage == 1) {
            Flex({ direction: FlexDirection.Row, justifyContent: FlexAlign.End }) {
              Image($r("app.media.icon_share"))
                .objectFit(ImageFit.Cover)
                .height('60lpx')
                .width('60lpx')
            }
            .width("100%")
            .margin({ top: '20lpx', right: '50lpx' })
            .onClick(() => {
              this.playerDialog.open()
            })

            GoodsHome({ goodsItems: this.goodsItems})
          }
          else if (this.currentPage == 3) {
            //我的
            MyInfo()
          }
        }
        .height('85%')
      }
      .flexGrow(1)

      HomeBottom({ remoteData: this.remoteData})

    }
    .backgroundColor("white")
  }

GoodsHome() 模块对应效果图中间显示商品的部分，其主要结构为 TabContent 中包含的两个 List 条目所构成。具体代码如下：

@Component
struct GoodsHome {
  private goodsItems: GoodsData[]
  @Consume ShoppingCartsGoods :any[]
  build() {
    Column() {
      Tabs() {
        TabContent() {
          GoodsList({ goodsItems: this.goodsItems});
        }
        .tabBar("畅销榜")
        .backgroundColor(Color.White)

        TabContent() {
          GoodsList({ goodsItems: this.goodsItems});
        }
        .tabBar("推荐")
        .backgroundColor(Color.White)
      }
      .barWidth(500)
      .barHeight(50)
      .scrollable(true)
      .barMode(BarMode.Scrollable)
      .height('980lpx')

    }
    .alignItems(HorizontalAlign.Start)
    .width('100%')
  }
}

上面代码中的 GoodsList() 为每个 list 条目对应显示的信息，会便利集合中的数据，然后显示在对用的 item 布局中，具体代码如下：

@Component
struct GoodsList {
  private goodsItems: GoodsData[]
  @Consume ShoppingCartsGoods :any[]
  build() {
    Column() {
      List() {
        ForEach(this.goodsItems, item => {
          ListItem() {
            GoodsListItem({ goodsItem: item})
          }
        }, item => item.id.toString())
      }
      .width('100%')
      .align(Alignment.Top)
      .margin({ top: '10lpx' })
    }
  }
}

最后就是 list 的 item 布局代码。具体代码如下：

@Component
struct GoodsListItem {
  private goodsItem: GoodsData
  @State scale: number = 1
  @State opacity: number = 1
  @State active: boolean = false
  @Consume ShoppingCartsGoods :any[]
  build() {
    Column() {
      Navigator({ target: 'pages/DetailPage' }) {
        Row({ space: '40lpx' }) {
          Column() {
            Text(this.goodsItem.title)
              .fontSize('28lpx')
            Text(this.goodsItem.content)
              .fontSize('20lpx')
            Text('￥' + this.goodsItem.price)
              .fontSize('28lpx')
              .fontColor(Color.Red)
          }
          .height('160lpx')
          .width('50%')
          .margin({ left: '20lpx' })
          .alignItems(HorizontalAlign.Start)

          Image(this.goodsItem.imgSrc)
            .objectFit(ImageFit.ScaleDown)
            .height('160lpx')
            .width('40%')
            .renderMode(ImageRenderMode.Original)
            .margin({ right: '20lpx', left: '20lpx' })

        }
        .height('180lpx')
        .alignItems(VerticalAlign.Center)
        .backgroundColor(Color.White)
      }
      .params({ goodsItem: this.goodsItem ,ShoppingCartsGoods:this.ShoppingCartsGoods})
      .margin({ left: '40lpx' })
    }
  }

备注：MyInfo() 模块对应的事其它也免得布局，这里就不做说明。

最后我们来说一下，页面间的页面间的转场动画，其主要是通过在全局 pageTransition 方法内配置页面入场组件和页面退场组件来自定义页面转场动效。具体代码如下：

// 转场动画使用系统提供的多种默认效果(平移、缩放、透明度等)
  pageTransition() {
    PageTransitionEnter({ duration: 1000 })
      .slide(SlideEffect.Left)
    PageTransitionExit({ duration: 1000  })
      .slide(SlideEffect.Right)
  }
}

项目下载链接地址：OpenHarmony-SIG/knowledge_demo_temp - Gitee.com

官网参考链接：zh-cn/application-dev/reference/arkui-ts/ts-page-transition-animation.md · OpenHarmony/docs - Gitee.com

通过上述讲解，我们就在自己的代码中实现音乐的播放，显示动画，页面间转场动画等效果。

在接下来的一章中，我们会讲解如何在 OpenHarmony 通过分布式数据管理，实现设备之间数据如何同步刷新。
