快过HugeCTR：用OneFlow轻松实现大型推荐系统引擎

一、简介

Wide & Deep Learning （以下简称 WDL）是解决点击率预估（CTR Prediction）问题比较重要的模型。WDL 在训练时，也面临着点击率预估领域存在的两个挑战：巨大的词表（Embedding Table），以及大量的数据吞吐。

业界比较有影响力的包含了 WDL 解决方案及评测结果的项目有 HugeCTR，该框架通过模型并行、三级流水线等技巧，解决了以上问题。在2020年 MLPerf 评测中，英伟达用 HugeCTR 实现了当时最快的 WDL 模型。

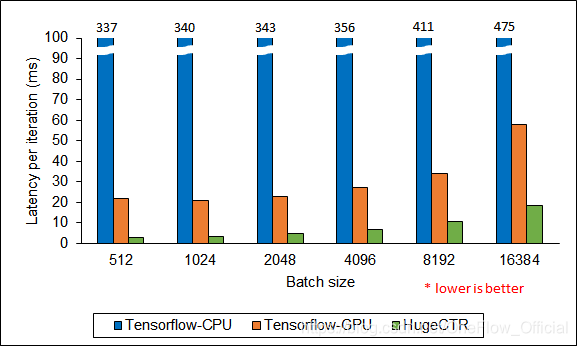

英伟达 Blog 给出的数据显示，在特定的、对齐后的硬件条件下，HugeCTR 的速度是 TensorFlow-CPU 的114倍，是 TensorFlow-GPU 的7.4倍，下图的纵坐标代表每轮迭代的延迟，数值越小，意味着性能越好：

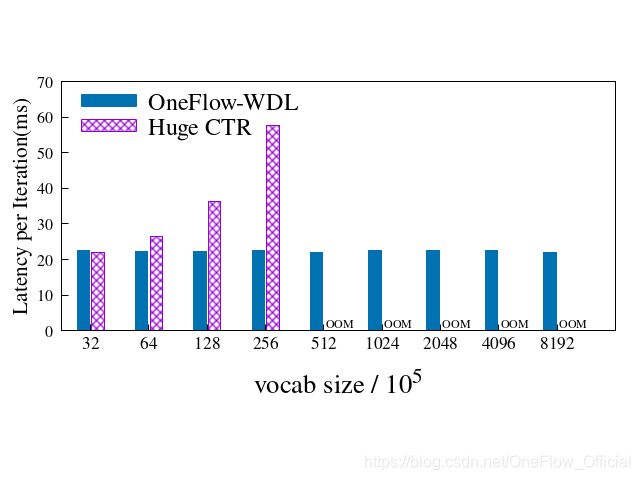

而 OneFlow-WDL 比 HugeCTR 更快，每轮迭代延迟比 HugeCTR 更少：

上图节取自 DLPerf 中的 WDL（OneFlow-WDL vs. HugeCTR）评测报告，展示了 vocabulary size 倍增实验的结果，横坐标为实验时所取的 vocabulary size 参数大小，不断翻倍，直到超出框架的最大负荷（OOM 为 Out of Memory 的缩写）。

可以看到，相同条件下的各组实验中，OneFlow 的训练速度比 HugeCTR 快。并且，随着 vocabulary size 的增大，OneFlow 的每次迭代的 latency 几乎无变化，性能无损失。

使用 OneFlow 在 32 张 V100-SXM2-16GB 组成的集群上训练 WDL，可以支持8亿（819200000）大小的词表。

原始的日志数据、更详细的图表说明，可以参考最近公布的 DLPerf 关于 OneFlow 与 HugeCTR 实现相同结构 WDL 的性能测试报告。

OneFlow 作为一款通用的深度学习框架，所实现的 OneFlow-WDL 模型性能却超越了专为 CTR Prediction 问题设计的 HugeCTR 框架，内部的技术原理有哪些呢？本文将详细揭秘 OneFlow-WDL 实现的技术细节，并将不同的场景中 OneFlow-WDL 的多种分布式实现方案做详细的横向对比与分析，以方便读者根据自身需求与应用场景，选择最适合的方案。

熟悉 WDL 模型的读者，可以直接跳到第三节“如何在 OneFlow 中实现分布式 WDL” 开始阅读。

二、WDL、大词表与 OneFlow

OneFlow-WDL 为什么这么快，OneFlow 作为分布式最易用的深度学习框架，在实现 OneFlow-WDL 的过程中有哪些过人之处？这个问题难以简单直接地回答，为此我们准备了此节内容，将依次介绍：

1. CTR Prediction 是什么？WDL 是什么？它们解决了什么问题？
2. WDL 模型在实际工程中为什么需要分布式？为什么困难？
3. OneFlow 为什么适合解决 WDL 这样的大模型问题？

读者可以根据自身情况，略过已经了解的部分，挑选自己还不了解的部分阅读即可。

2.1 CTR Prediction 与 WDL

2.1.1 CTR Prediction 问题

CTR Prediction 问题的目标是预测用户点击率，点击率作为一种指标，可以一定程度地反映用户对所提供的内容的感兴趣程度。因此，CTR Prediction 技术广泛应用在推荐、排序搜索、在线广告等领域。互联网公司大部分的服务都或多或少与 CTR Prediction 有关系，无论是 BAT 各家的广告业务，还是美团的首页 rank、头条的 feed 流，背后都有 CTR Prediction 的身影。

下面用一个简化的广告推荐例子，来说明 CTR Prediction 所要解决的问题及其解决思路。

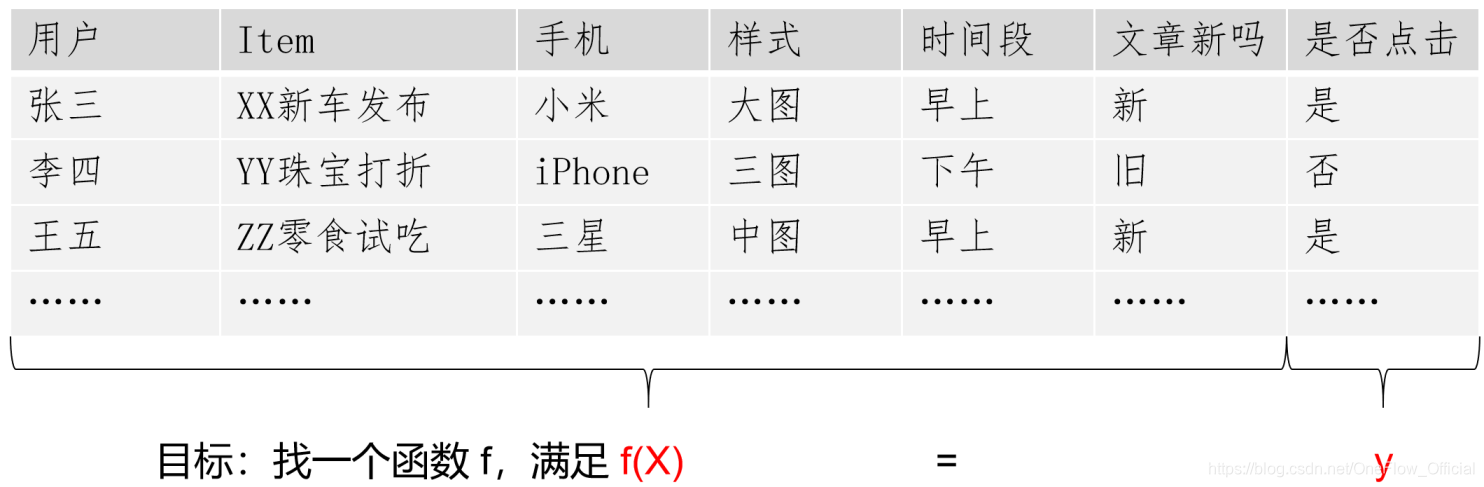

以上的表格中，Item 是将要作为广告展示给用户的内容，我们希望能够根据用户的信息预测用户是否会点击这个广告，从而达到更精确推荐的目的。

我们将用户的相关信息抽象为特征（X），点击行为作为函数的目标（y），那么问题的核心在于，如何尽可能准确地从数据中学习到 X 与 y 的关系 。这可以简化地理解为一个分类问题。其中：y 为是否点击，X 为用户的相关信息。

用来解决 CTR Prediction 问题的模型有很多种，WDL 只是其中（很重要）的一种。

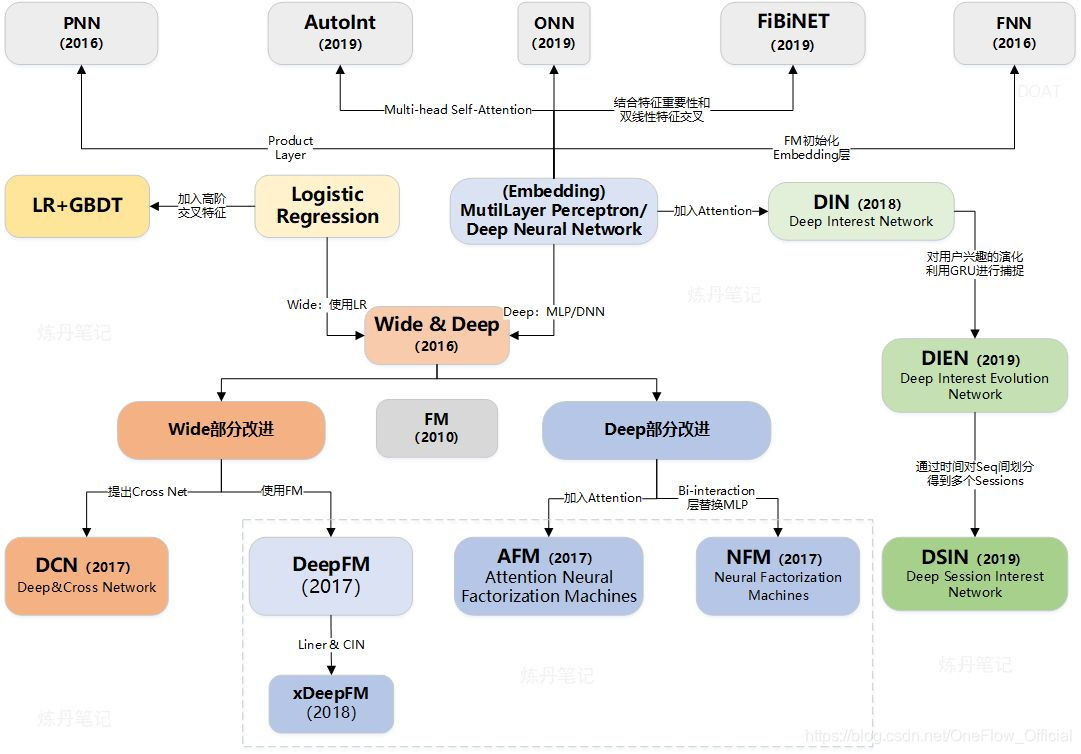

那么，WDL 为什么在 CTR Prediction 模型中如此重要呢？这主要是因为 WDL 模型的特殊历史地位决定的，可以从下图 （图来源：https://zhuanlan.zhihu.com/p/243243145）CTR Prediction 模型演化的历程中看到，WDL 起到了承上启下的作用，可以说，当今落地的 CTR Prediction 模型，都或多或少有 WDL 的影子，它们要么是通过改进 WDL 的 Wide 部分得到，要么是改进 WDL 的 Deep 部分得到，要么是 WDL 的前身。

2.1.2 WDL（Wide & Deep Learning）

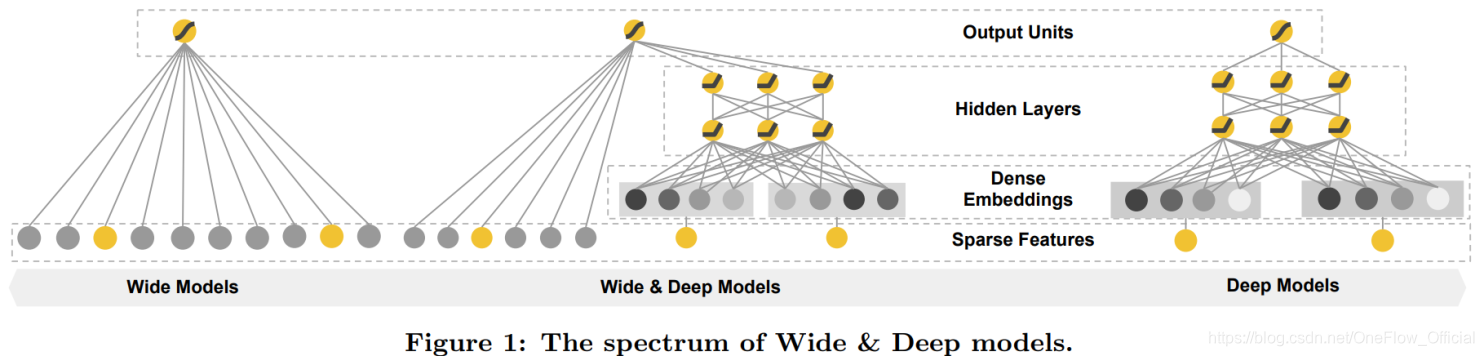

上图展示了 Google 团队 WDL 论文中提出的模型的结构，WDL 模型分为 Wide 和 Deep 两部分：

• 单看 Wide 部分，与 Logistic Regression 模型并没有什么区别，就是一个线性模型。
• Deep 部分则是先对类型特征（Categorical Features）做 Embedding，在 Embedding 后接一个由多个隐藏层组成的神经网络，用于学习特征之间的高阶交叉组合关系。

由于 Embedding 机制的引入，WDL 相比于单纯的 Wide 模型有更强的泛化能力。Google 论文中展示了一个具体的例子：

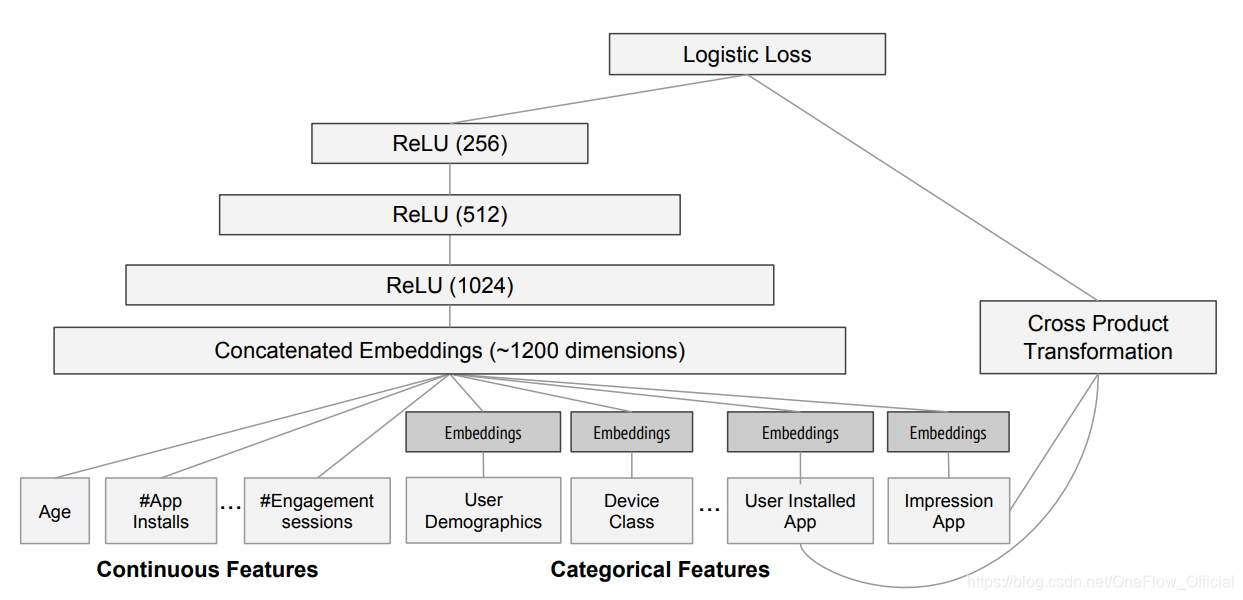

这是一个关于 APP 推荐的例子，WDL 模型的具体网络结构以及输入如下：

• Wide 部分：线性模型部分通常输入稀疏的类别特征进行训练。另外，通过利用交叉特征高效的实现记忆能力，达到准确推荐的目的。比如在这个例子里，选取了两个类别特征(User Installed App 与 Impression App)做叉积变换的结果作为线性部分的输入。
• Deep部分：稀疏、高维的类别特征首先通过 Embeddings 转换为低维稠密向量，然后与连续值特征拼接在一起，作为MLP的输入。
• Wide & Deep联合训练：Wide 部分和 Deep 部分的输出通过加权方式合并到一起，并通过 Logistic Loss 得到最终输出。

注意其中的 Embedding 过程，通常情况下，因 Embedding 而引入的巨大词表（Embedding Table），是 WDL 必须使用分布式的最主要原因。

2.2 词表为什么这么大

本节将介绍：

1. WDL 中为什么会有巨大的 Embedding Table？
2. 为什么实现模型并行的分布式 WDL 是必需的也是困难的？

2.2.1 从 One-Hot 到 Embedding

WDL 需要 Embeding，虽然 Embedding 已经是 CTR 系统的基本操作，但是名气最大的可能还是词嵌入（word embedding），它也更容易解释。我们先简单介绍 One-Hot 与词嵌入，在下一节将看到，它与 WDL 中采用的 Embedding 没有本质区别。
众所周知，One-Hot 编码是最原始的用来表示字、词的方式。假如能使用的字只有五个：“牛、年、运、气、旺”，那么它们的 One-Hot 编码可以是：

牛: [1, 0, 0, 0, 0]
年: [0, 1, 0, 0, 0]
运: [0, 0, 1, 0, 0]
气: [0, 0, 0, 1, 0]
旺: [0, 0, 0, 0, 1]

“运气”这个词，采用以上 One-Hot 编码，就是：

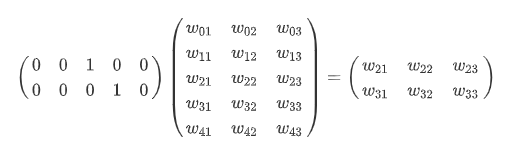

这太稀疏了，在工程实现中有诸多弊端，于是我们可以准备一个矩阵，利用矩阵乘法：

将2个1×5的稀疏向量，“压缩到”到 2个1×3 的稠密向量中（词向量）。

以上包含有$w_{ij}$的矩阵，就称为词表（Embedding Table），且由于 One-Hot 编码的特殊性，One-Hot 向量与词表的矩阵乘法，其实相当于是一次“查表”的过程，如上例中，其实就是根据“1”在 One-Hot 向量中的位置（第2列、第3列），从词表中取出对应的向量（第2行、第3行）。

在实际工程中，并不会真正进行 One-Hot 编码（浪费内存），而是将 One-Hot 编码中 “1”的位置作为编号（通常称为 sparse ID），利用 gather 操作，从词表中取出词向量，等价于矩阵乘法。

如，上例的矩阵乘法，在 OneFlow 中用代码表示，则为：

embedding = flow.gather(embedding_table, index, axis=0) # index: [2, 3]

2.2.2 WDL 中的 Embedding

实际场景中，图像识别、语音识别等问题的输入常常具有连续、稠密且空间/时间有良好局部相关性的特点，CTR Prediction 问题则不同，大多数输入都是稀疏、离散、高维的类别特征（Categorical Features），因此通常需要通过 Embedding Table 将这些稀疏的类别特征转换为低维稠密向量。

我们已经知道，对于 Word Embedding，有多少个字（词），Embedding Table 就有多少行；那么，Wide & Deep 中的 Embedding Table 的行数，又是由什么决定的呢？它其实是所有 Categorical Features 做 One-Hot 编码后的维度总和。

我们以找到以下表格对应的词表的大小为例：

手机	样式	时间段	文章新吗
小米	大图	早上	新
iPhone	三图	下午	旧
三星	中图	早上	新

先对各个类别特征分别做 One-Hot 编码：

手机	样式	时间段	文章新吗
(1, 0, 0)	(1, 0, 0)	(1, 0)	(1, 0)
(0, 1, 0)	(0, 1, 0)	(0, 1)	(0, 1)
(0, 0, 1)	(0, 0, 1)	(1, 0)	(1, 0)

理论上，每个类别特征的 One-Hot 编码都应该有对应的 Embeding Table：

	手机	样式	时间段	文章新吗
	(1, 0, 0)	(1, 0, 0)	(1, 0)
