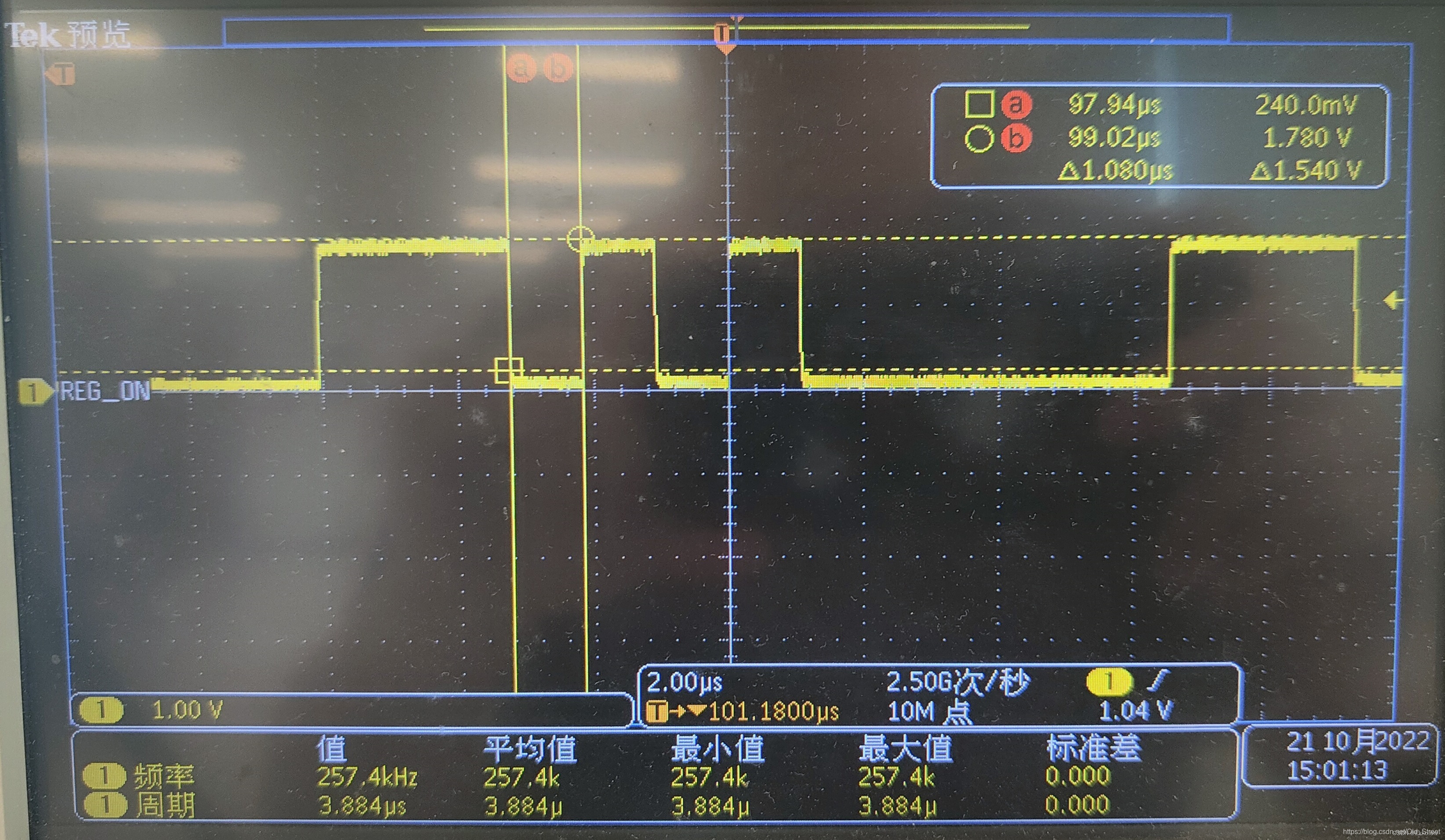

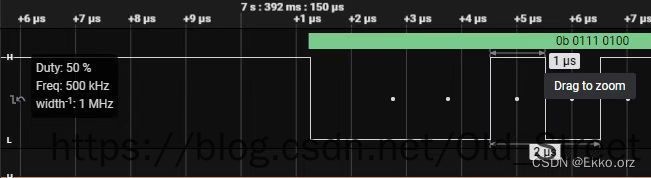

文章目录 1、盲扫一遍 2、示波器测量1bit时间 3、逻辑分析仪确认 背景：手上有一个模块使用串口通信但是不知道其波特率， 如何确认它的波特率呢？ 1、盲扫一遍 波特率有常用的配置9600、115200、230400、921600等，盲扫一遍就可以试出来。盲扫时需要观察接收到的数据及数据量。直接切换这几种波特率，观察窗口一次接收到的字节数，或者观察解析出来的数据。当波特率设低时，接收到的数据量是少的，需要加大波特率，反之减小。 2、示波器测量1bit时间 示波器接TXD，测量最小长度波形时间（对应1bit长度），再转换成波特率，转换公式： P a u d = 1 T Paud\text{=}\frac{1}{T} Paud=T
本文介绍了三种确认串口波特率的方法：1) 盲扫常用波特率并观察接收数据；2) 使用示波器测量1bit时间并转换为波特率；3) 通过逻辑分析仪进行测量。通过这些方法，可以准确地确定串口的波特率。
