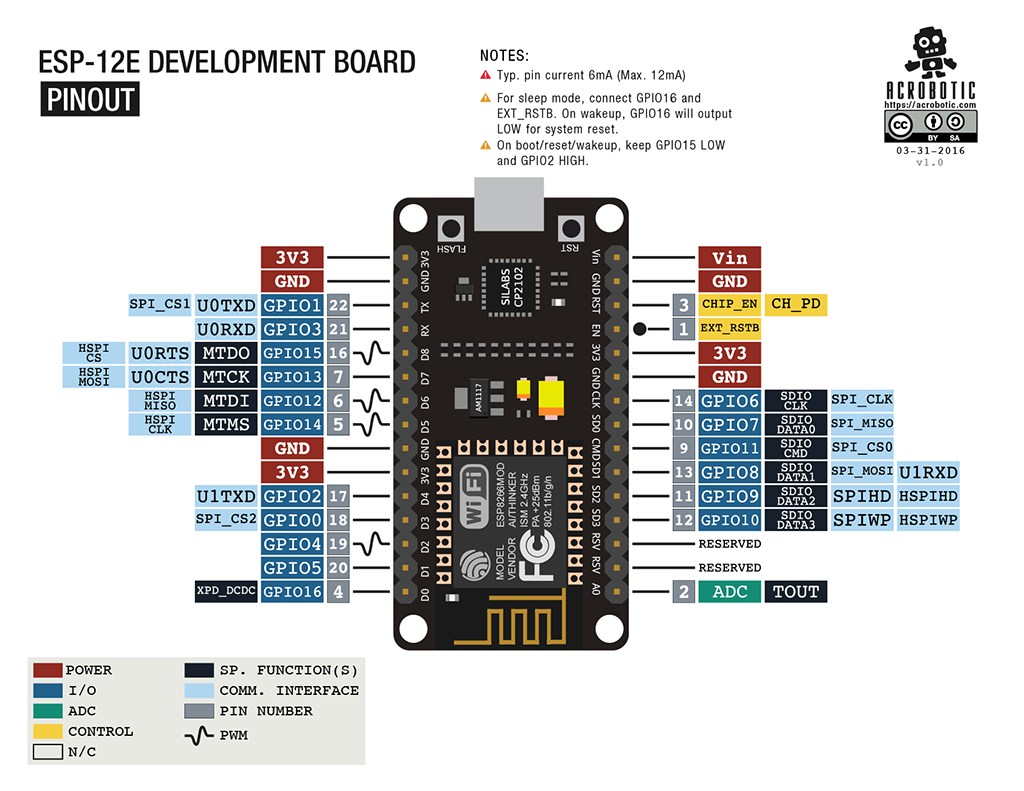

ADC
模拟引脚,只有这一个,输入电压为0-1V,无法输出
3V3
开发板工作时向外界输出3.3V电压
GND
接地
VIN
输入电源接口
可以取代usb接口
GPI
esp8266上的引脚序号
编写代码时使用D2和使用2是完全一样的
通讯类型引脚(青蓝底黑字)
串口通讯(两个硬件串口)最重要的串口(第一个避免使用!!!)
U0TXD(TX)
发送数据
U0RXD(RX)
接收数据
U1TXD(TX)
发送数据(和其他开发板连接时一定要注意电压阈值问题)
U1RXD(RX)
接收数据(和其他开发板连接时一定要注意电压阈值问题)
黑底白字
操作存贮单元的引脚
6 7 8 9 10 11注意不要使用,是专门用来操控存储单元的
灰底白字
忽略
按键
RST
复位
FLASH
数字引脚输出输入电压为3.3V,和arduino开发板的5V有所区别,一定要注意
