HCIA 基础笔记

1. 计算机网络基础

HCIA --- 华为认证的初级网络工程师

计算机技术：

抽象语言---电信号

抽象语言---编码 应用层

编码---二进制 表示层

二进制---电信号 介质（硬件）访问控制层

处理电信号 物理层

1.阿帕网：运用于封包交换网络（网络中的数据是以分组或封包的形式传播），传播速度慢，大部分电脑不能兼容。

2.对等网：

规模变大

1，延长传输距离

2，增加网络中的节点数量

延长传输距离 ：放大器（中继器）---物理层设备----5倍的传输距离

增加网络中节点数量



2. 网络拓扑结构：

1.直线型拓扑（总线型）

（图略）多个电脑通过网线直接成直线型连接

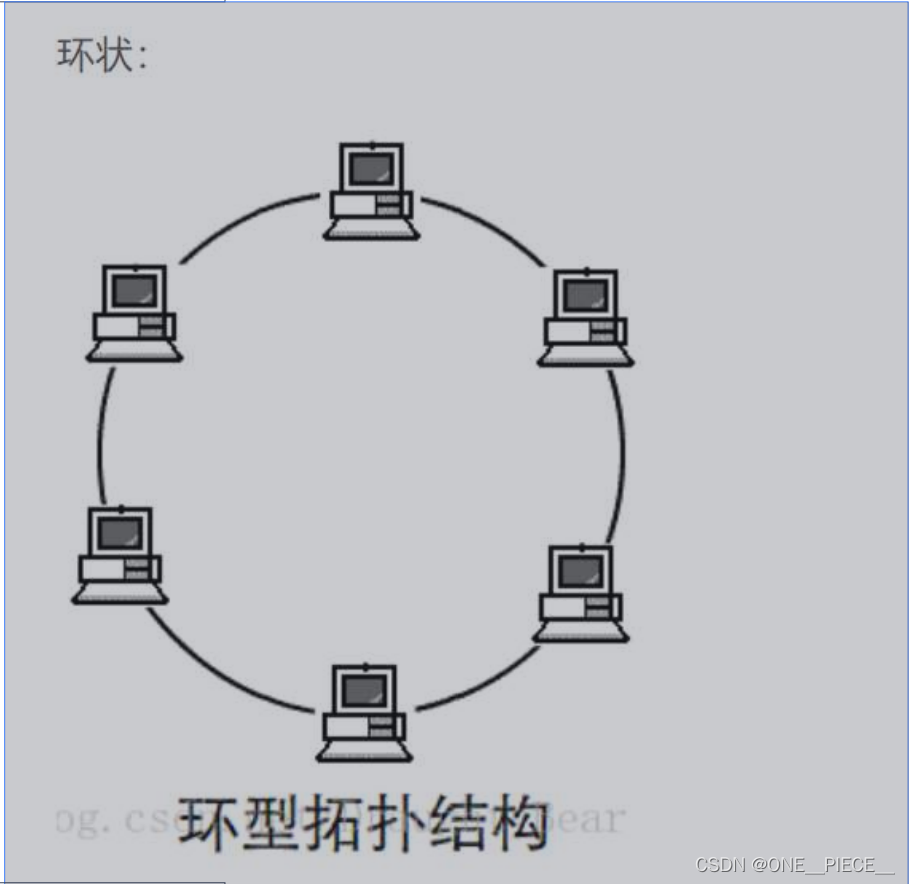

                                                                     2.环型拓扑

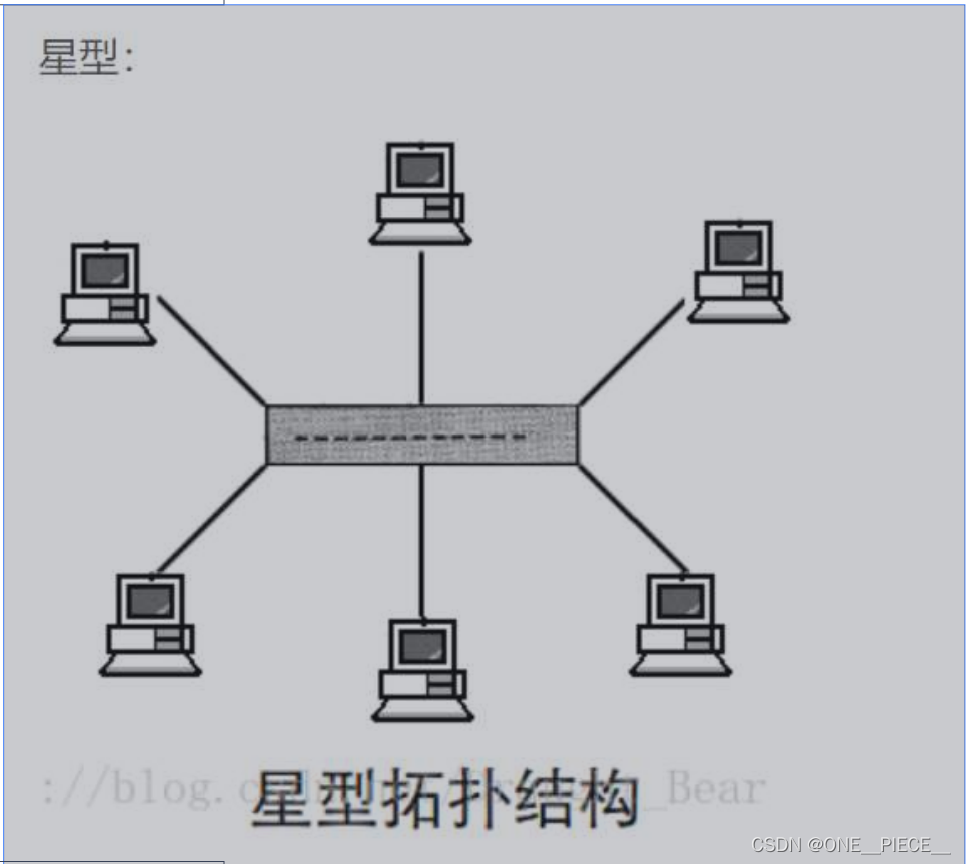

 3.星型拓扑

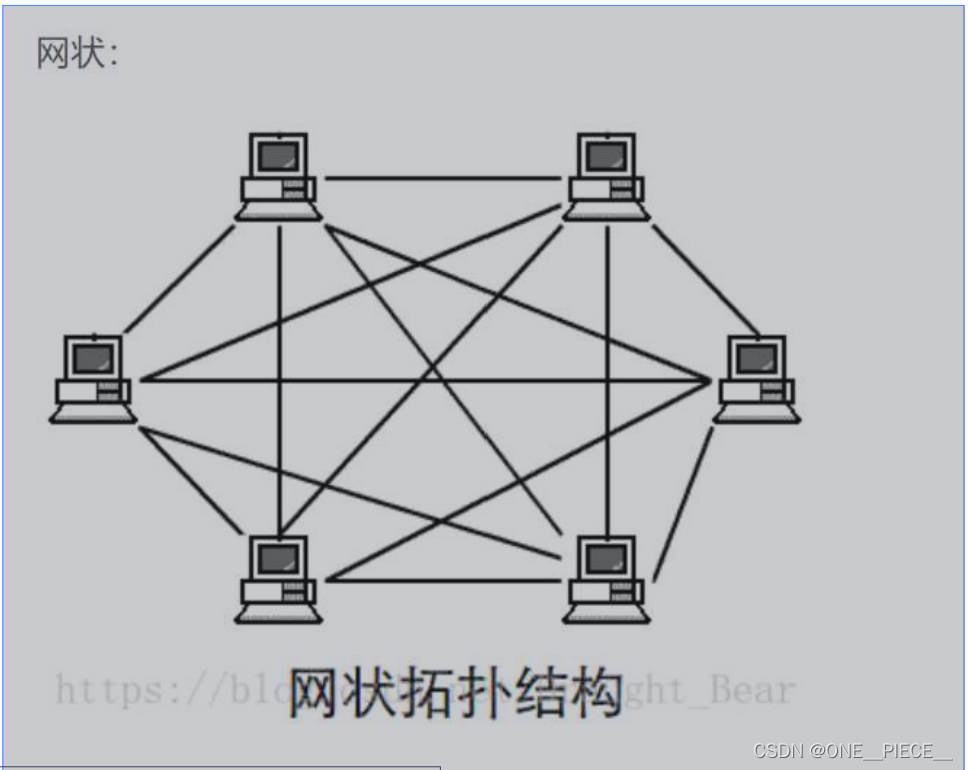

                                                                      4.网状拓扑

                                                              5.混合型---多环型拓扑

 性价比最高---星型拓扑

3. 集线器（hub）---物理层设备

 地址---1，全球唯一；2，格式统一

MAC地址---全球唯一，48位二进制构成；前24位---厂商的标识；后24位---

物理地址: 201E-88AF-F271----由12位16进制表达主要是为了方便人去识别和区

分。

ipconfig /all---通过命令行控制界面查看MAC地址。

介质访问控制层的地址---二层地址

SMAC.DMAC

冲突---CSMA/CD 载波侦听多路访问/冲突检测---排队

安全

延迟

4. 交换机----二层设备

交换机的转发原理：数据来到交换机，交换机先看数据中的源MAC地址，之后将源MAC

地址和进入的接口的对应关系记录在MAC地址表，之后，看目标MAC地址，基于目标

MAC地址查看MAC地址表。如果，MAC地址表中有记录，则将按照记录从对应的接口发

出，实现单播；否则，泛洪----除了进入的接口外，交换机将数据转发给剩余的所有接

口。

交换机的作用：

0，增加端口密度

1，可以无限延长传输距离

2，完全解决冲突---所有主机同一时间可以同时收发数据

3，实现单播---一对一的通信

泛洪范围

 交换机的一个接口可以对应多个MAC地址，一个MAC地址只能对应一个交换机的接口。

MAC地址泛洪攻击

MAC地址表的老化时间---300S

4. 路由器

1，隔离广播域---路由器的一个接口对应一个广播域

2，转发

应用层

表示层

网络层

介质访问控制层

物理层

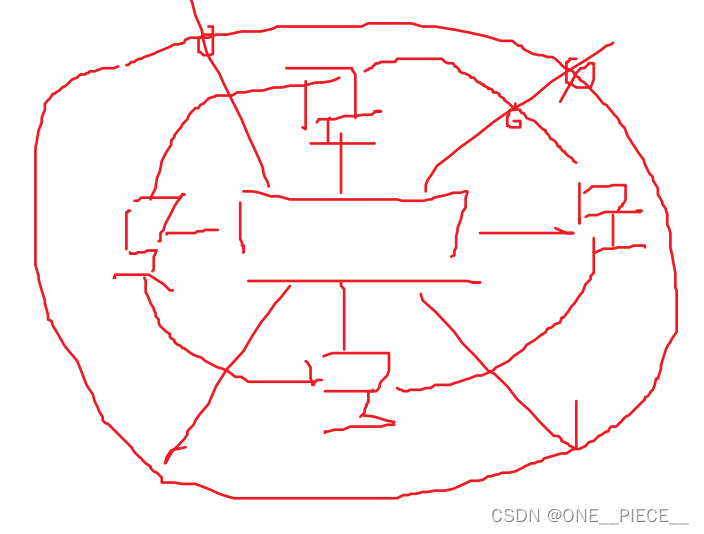

路由器的草图画法

IP ---互联网协议---IPV4 ---32位二进制构成---点分十进制

IPV6 ---128位二进制构成---冒分十六进制

IPv4 地址: 192.168.43.105

00000001 == 1

00000010 == 2

00000100 == 4

00001000 == 8

00010000 == 16

00100000 == 32

01000000 == 64

10000000 == 128

十进制转换为二进制---凑

128 64 32 16 8 4 2 1

192

11000000

168

10101000

43

00101011

105

01101001

二进制转换为十进制---加

11001110

128 64 32 16 8 4 2 1

128+64+8+4+2=206

11100101.11001010.00101101.00110101

229.202.45.53

网络位--网络位相同，则代表处于同一个泛洪范围；

主机位--区分同一个泛洪范围内的各个主机

192.168.43.105

11000000.10101000.00101011.01101001

11111111.00000000.00000000.00000000 ----1代表网络位，0代表主机位---子网掩码---

由连续的1和连续的0构成

ping ----通过发送ICMP协议的数据包，来进行网络联通性的检测

ARP协议---地址解析协议---通过一种地址获取另外一种地址

广播---逼交换机泛洪

广播地址---全F

广播域== 泛洪范围

ARP的工作原理：ARP发送广播请求包，所有收到广播包的设备都需要先将数据包中的

源IP1中，之后，再看请求的IP地址，如果请求的IP地址不是本地的IP地址，则直接丢

弃；如果请求的IP地址是本地的IP地址，则将进行ARP应答。之后，再发送信息时，优

先查看本地的ARP缓存表，如果有记录，则直接按照记录进行发送，否则，再发送ARP

请求，获取对方的MAC地址。

PC>arp -a---查看本地ARP缓存表

ARP缓存表老化时间---180S

ARP欺骗

ARP的分类

正向ARP ---通过IP地址获取MAC地址

反向ARP ---通过MAC地址获取IP地址RARP

免费ARP ---1，自我介绍；2，检测地址冲突

传输介质

传递的信号---电信号；传输介质---铜丝

RJ-45双绞线---8根铜丝，分为四组，两两相绞

超五类线---1000Mbps ---100米 ---信号衰弱

100Mbps

速率计算公式---100 / 8 * 0.85 = 10.6

屏蔽双绞线

非屏蔽双绞线

光纤

传递的信号---光信号；传输介质---光导纤维

电信号---光信号：发光二极管，注入式激光二极管

光信号---电信号：光电二极管

单模光纤：注入式激光二极管---信号畸变小

多模光纤：发光二极管

IP地址的分类

A，B，C，D，E

A，B，C --- 单播地址 --- 既可以做源IP也可以做目标IP

D --- 组播地址 --- 只能做为目标IP使用，不能作为源IP使用

E --- 保留地址

单播 --- 一对一

组播 -- 一对多（同一个组播组）

广播 -- 一对所有（广播域内的所有）

A：0XXX XXXX （0 - 127 ） 1 - 126

B：10XX XXXX 128 - 191

C：110X xxxx 192 - 223

D：1110 XXXX 224 - 239

E：1111 XXXX 240 - 255

A：255.0.0.0

B：255.255.0.0

C：255.255.255.0

特殊IP地址

1，127.0.0.0 - 127.255.255.255 --- 环回地址

2，255.255.255.255 --- 受限广播地址 --- 只能作为目标IP使用

3，主机位全1 --- 192.168.1.255 --- 直接广播地址 --- 只能作为目

标IP使用

4，主机位全0 --- 192.168.1.0 --- 网段 --- 网络号

5，0.0.0.0 ---- 1，代表没有IP；2，可以代表所有IP

6，169.254.0.0/16 --- 自动私有地址/本地链路地址

VLSM

CIDR

VLSM --- 可变长子网掩码

192.168.1.0/24

192.168.1.0 0000000/25 192.168.1.0/25 192.168.1.1 - 192.168.1.126

192.168.1.1 0000000/25 192.168.1.128/25 192.168.1.129 - 192.168.1.254
