FPGA实现伪彩色图像



伪彩色图像

一、原理介绍：

伪彩色（Pseudo-color）图像的每个像素的颜色不是由每个基本色分量的数值直接决定，实际上是把像素当成调色板（Palettes）或颜色查找表（Color Look-Up Table，CLUT）的表项入口地址，根据该地址可查找出包含实际R、G、B的强度值，如果图像中的颜色在调色板或彩色查找表中不存在，则调色板会用一个最为接近的颜色来匹配。通过查找出的R、G、B强度值产生的色彩不是图像本身真正的颜色，因此称为伪彩色。

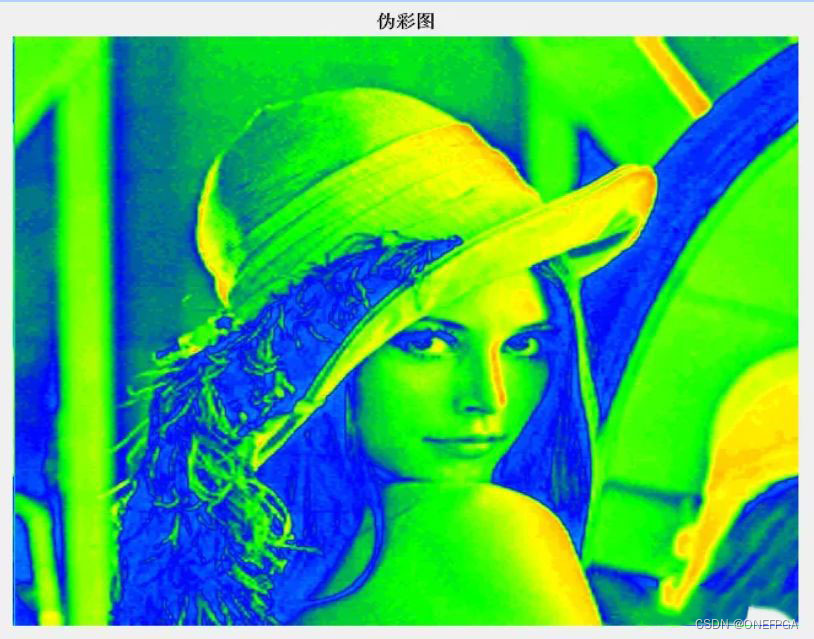

伪彩色处理：

将彩色图像转换为灰度图像是一个不可逆的过程，灰度图像也不可能变换为原来的彩色图像。而某些场合需要将灰度图像转变为彩色图像；伪彩色处理主要是把黑白的灰度图像或者多波段图像转换为彩色图像的技术过程。其目的是提高图像内容的可辨识度。其中方法有，灰度分成法，灰度变换法。

真彩色

(true color)真彩色是指在组成一幅彩色图像的每个像素值中，有R，G，B三个基色分量，每个基色分量直接决定显示设备的基色强度，这样产生的彩色称为真彩色。例如用RGB 8∶8∶8表示的彩色图像，R，G，B各用8位，用R，G，B分量大小的值直接确定三个基色的强度，这样得到的彩色是真实的原图彩色。

在许多场合，真彩色图通常是指RGB 8:8:8，即图像的颜色数等于2^24，也常称为全彩色(full color)图像。但在显示器上显示的颜色就不一定是真彩色，要得到真彩色图像需要有真彩色显示适配器，在PC上用的VGA适配器是很难得到真彩色图像的。

直接色

(direct color)每个像素值分成R，G，B分量，每个分量作为单独的索引值对它做变换。也就是通过相应的彩色变换表找出基色强度，用变换后得到的R，G，B强度值产生的彩色称为直接色。它的特
