如何在隧道中实现rip

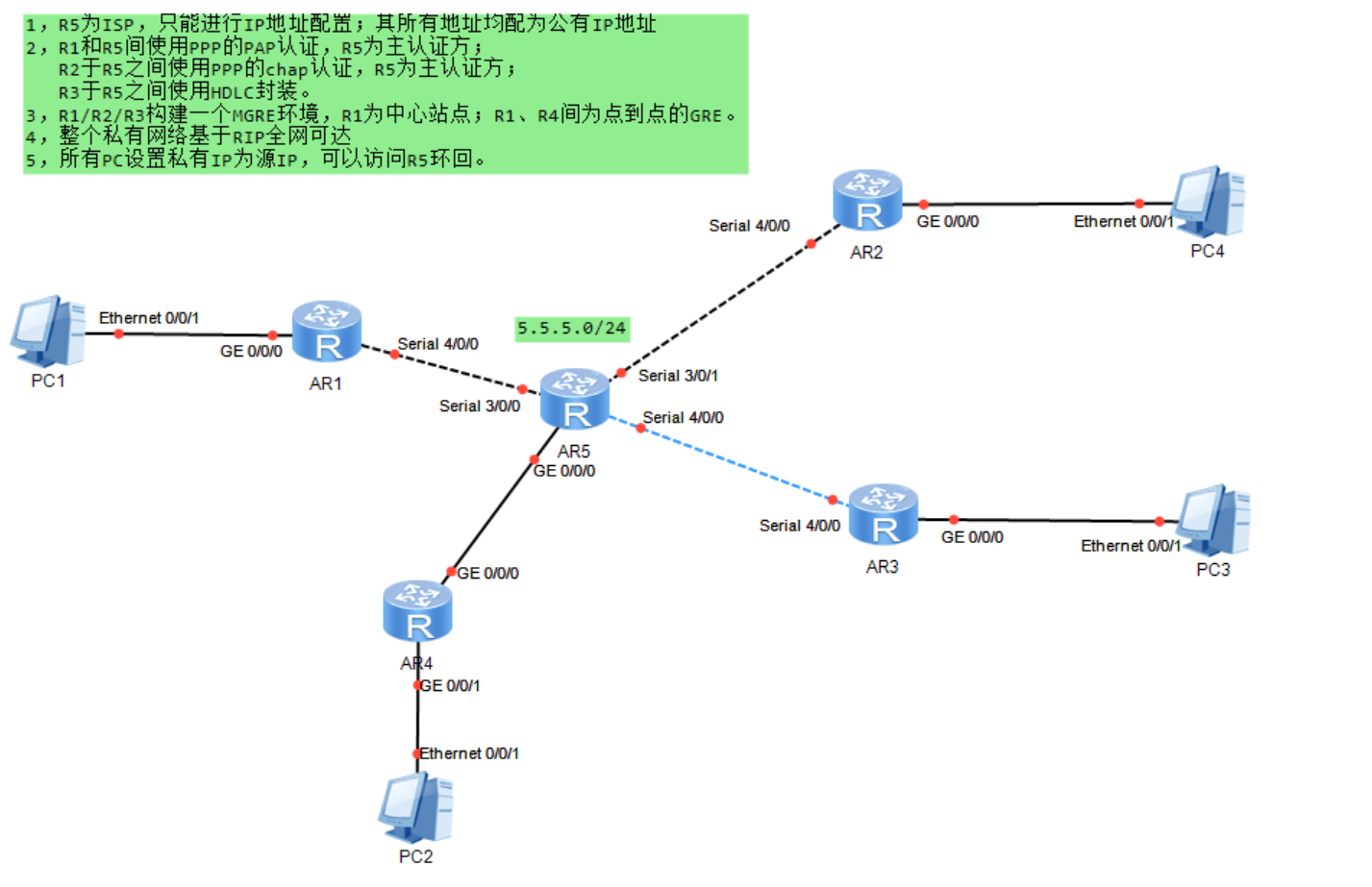

实验要求如下

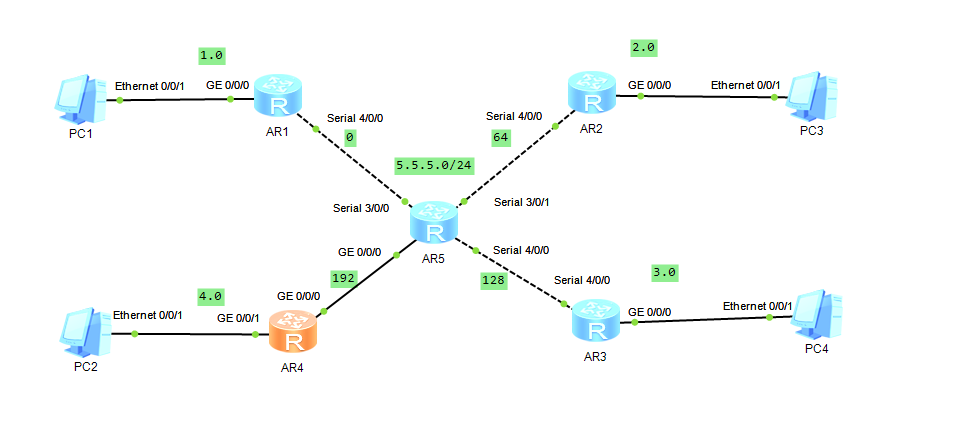

首先进行地址规划

本次实验主要目的是熟悉命令配置，网络划分就不划那么极致了

一共需要6个私有网段和四个公网骨干网段

5.5.5.0/24

5.5.5.0/26 r1R5

5.5.5.64/26 R2R5

5.5.5.128/26 R3R5

5.5.5.192/26 R4R5

私网地址就随便划

192.168.1.0 24 R1

192.168.2.0 24 R2

192.168.3.0 24 R3

192.168.4.0 24 R4

192.168.5.0 24 R1 R2 R3

192,168.6.0 24 R1 R4

骨干IP我遵循左1右2的原则

电脑ip就66

实验开始

第一步，搭好拓扑图，在相应路由器上添加串口（右键设置）

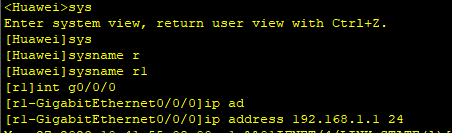

第二步，按照ip划分配置ip地址，配置缺省

第三步，认证

1。R1 R5 PAP

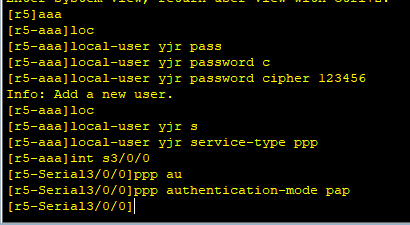

r5 为认证方，配置

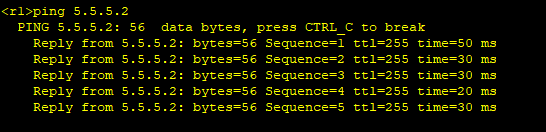

r1可以正常ping通r5

重新建立会话

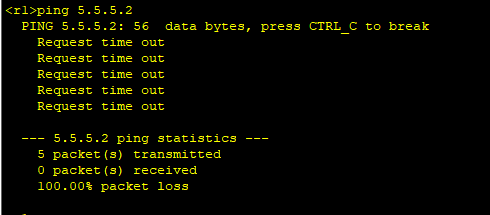

无法ping通

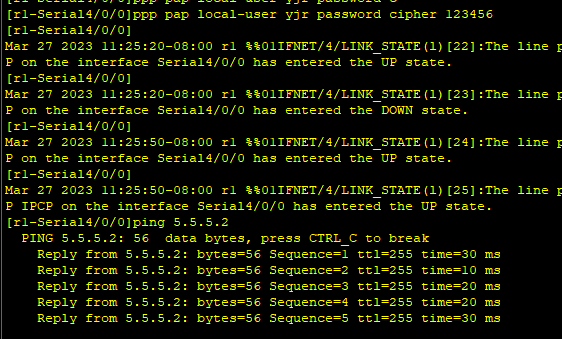

认证后ping通

tips.ppp的会话是一次性会话

2。R2 R5 chap认证

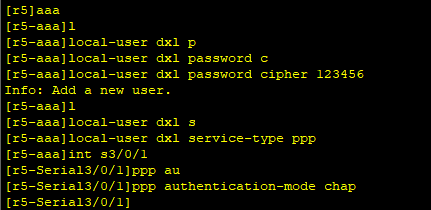

就不多做验证了，直接上配置 认证方

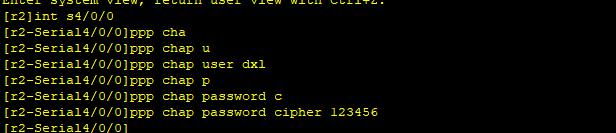

被认证方

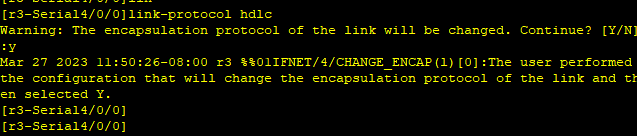

第四步 更改R3 R5封装

R3 和R5 都进行这样配置

第五步创建mgre环境

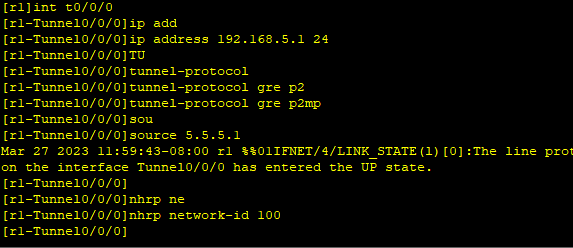

1.R1为中心点

R2 R3 配置分支 R3如下 R2同理

中心开启伪广播

r1能偶找到两个分支，配置成功

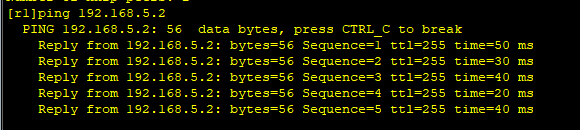

ping通了

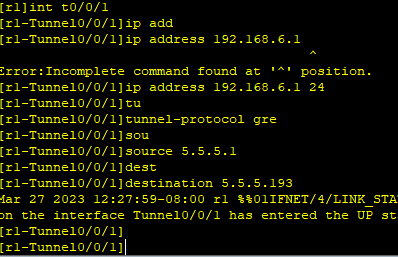

第六步R1 R4的gre配置，以下为R1配置 R4同理

第七步 配置RIP

1.配置RIP，R2 R3 R4同理

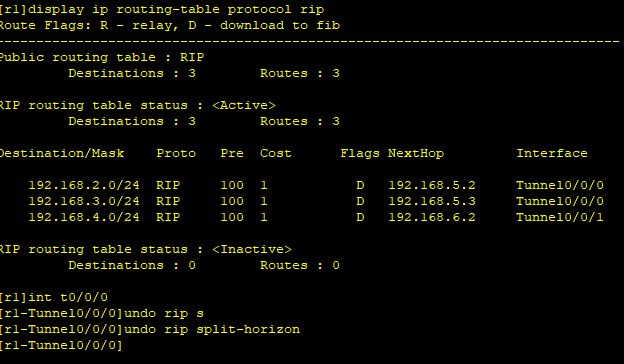

2.检查发现未获得全，关闭水平分割

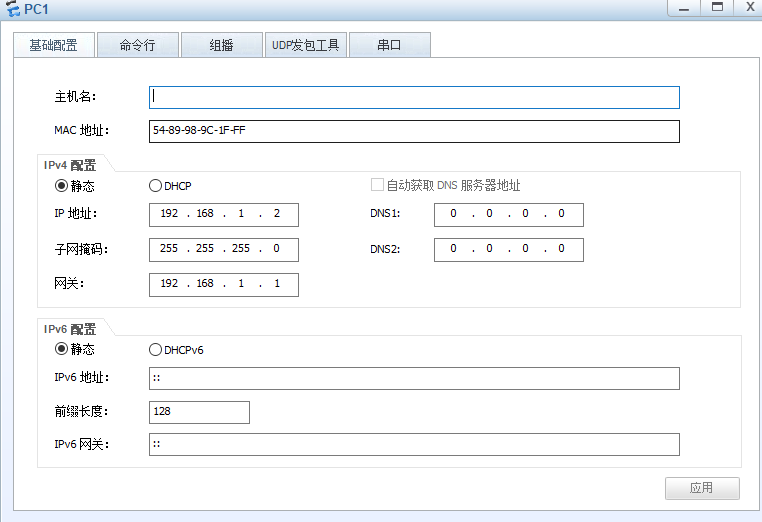

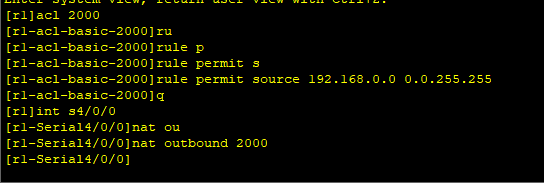

第八步，配置电脑上的IP地址和NAT

记得点应用

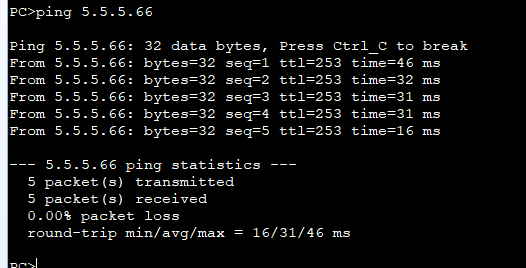

ping通了，实验结束
