ELK入门（十五）——Kibana之DashBoard简易自定义设计二（Line+Dot Size、Table、Unique Count、Pie、Horizontal Bar）

相关博客链接：ELK入门（十五）——Kibana之DashBoard简易自定义设计一（折线、表格、计数、饼图、条形图）

一、数据分析

1.目前已有的数据字段

N个不同的host.name：主机名

N个不同的application：host上运行的application的id

三种不同的info类型：INFO、ERROR、WARN

关于数据的字段提取参见

方式一：grok+pipeline过滤ELK入门（十四）——自定义grok并生成pipeline

方式二：Kibana Scripts Field根据已有索引自定义生成新字段ELK入门（十六）——Kibana-Painless-Scripts-Fields，对索引字段提取处理，生成新的脚本化字段

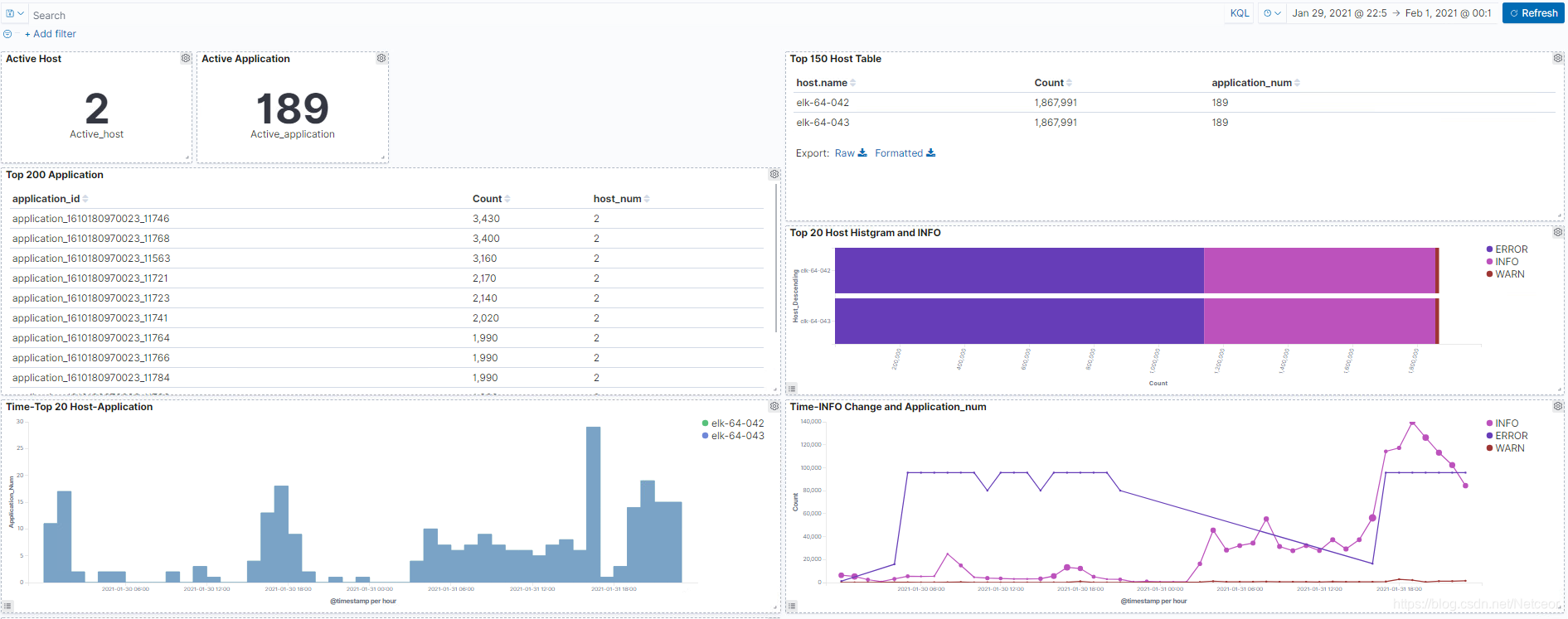

2.计划实现的效果

（1）去重显示活跃的host数量和application数量（文字）

（2）对host数量去重计数，得到在最多host上运行的application编号以及相关数据总量（表格）

（3）不同host上出现的不同info的数量（堆叠条形图）

（4）随时间变化的各host上运行的application数量（直方图）

（5）随时间变化的不同info数量，点的大小代表该info上存在多少个不同应用（折线图+Dot Size）

由于大量数据的导入过程复杂，所以只是在两台host上导入相同的数据，所以会造成数字相同、长度相同、折线重合的现象

二、实操

1.创建DashBoard

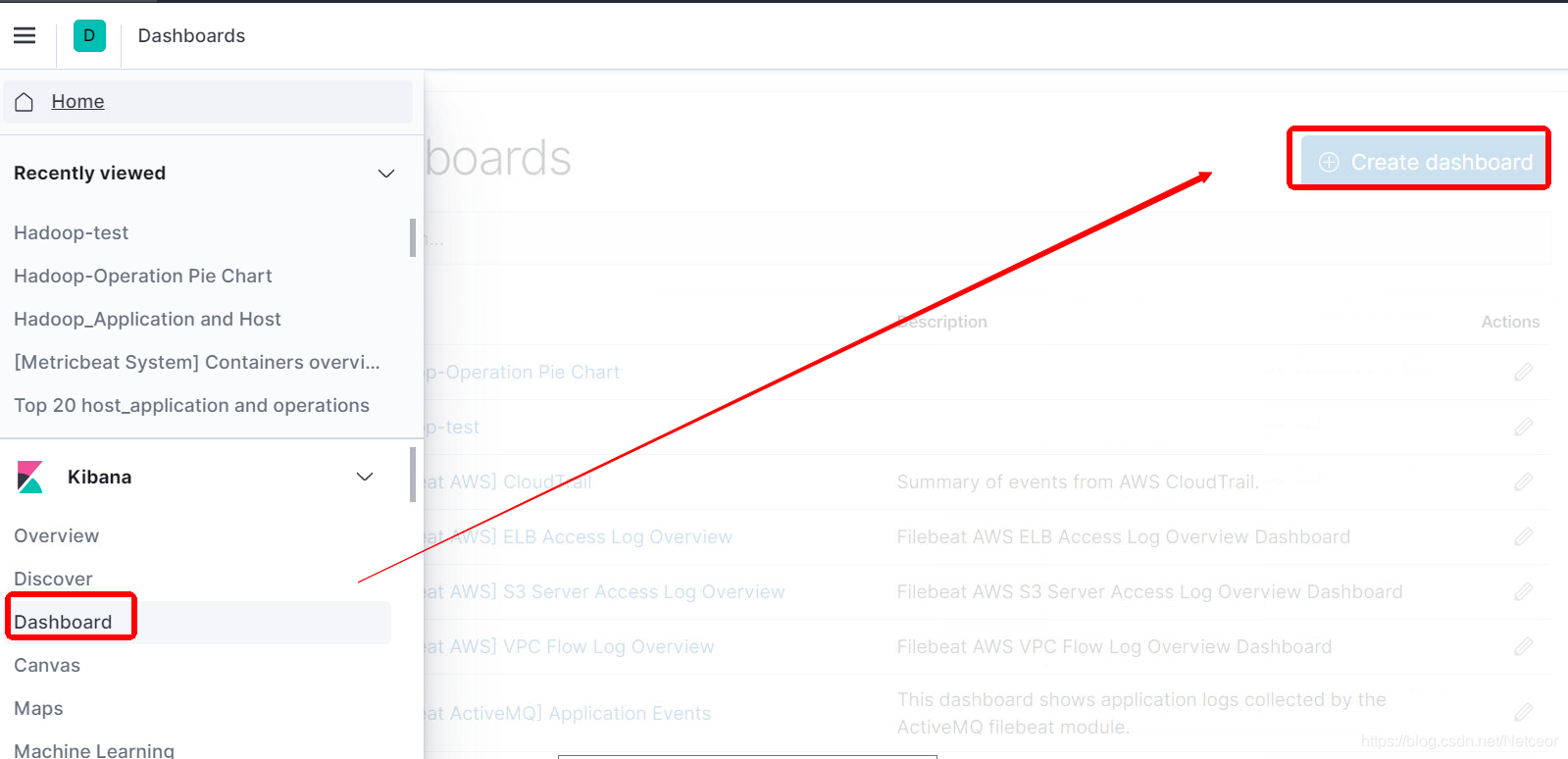

先简单说一下船舰DashBoard的过程，进入Kibana→左侧选择DashBoard→右上角Create DashBoard→Create New可以插入新的图像

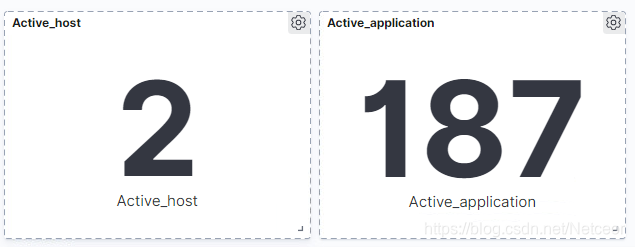

2.活跃的host和application数量（文字）

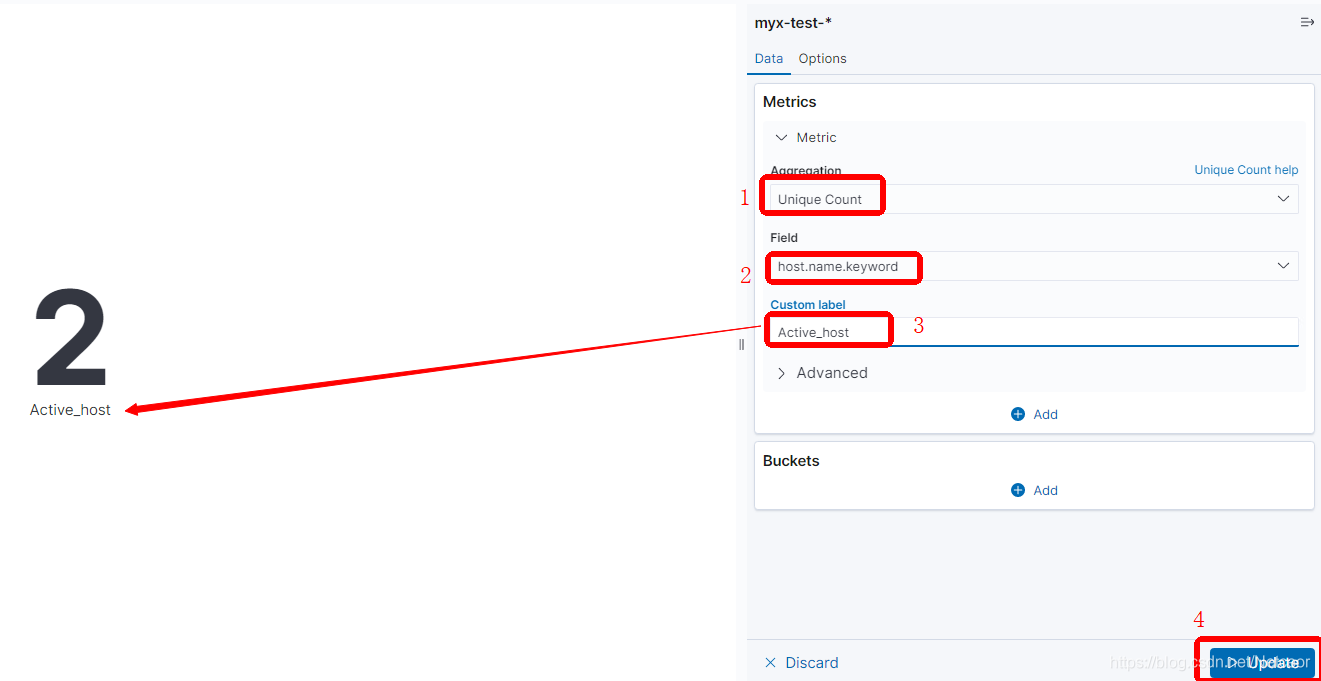

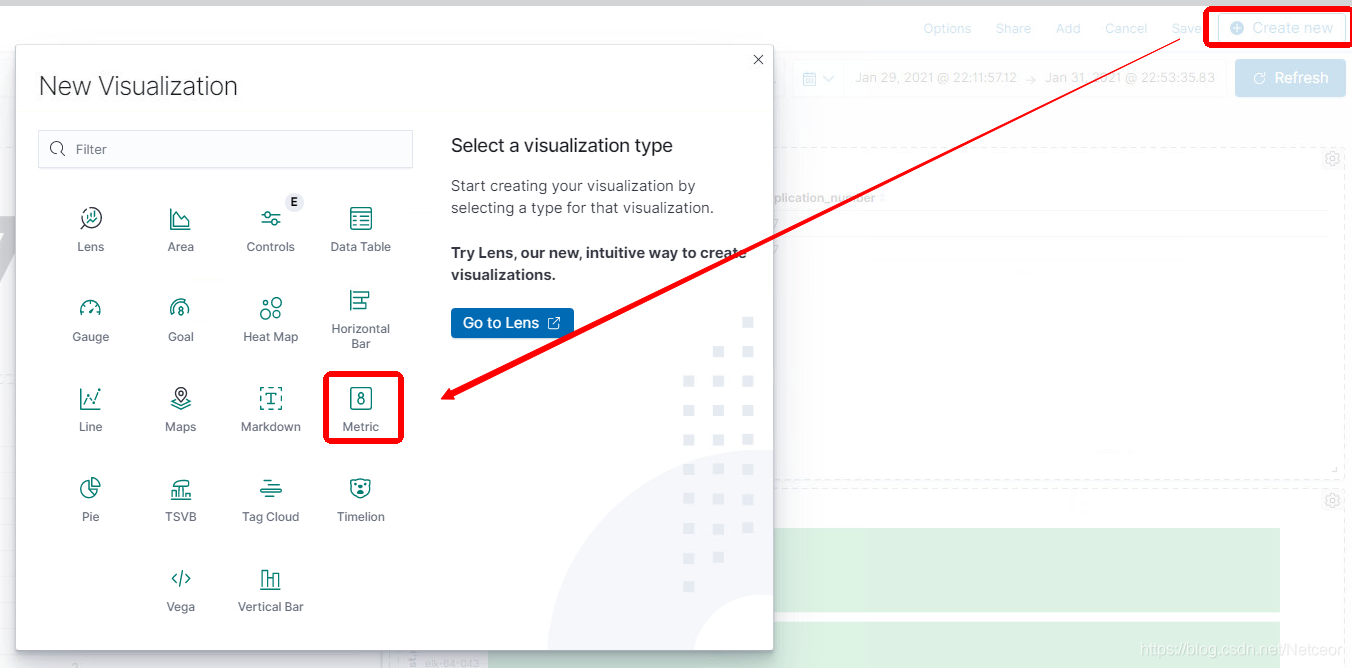

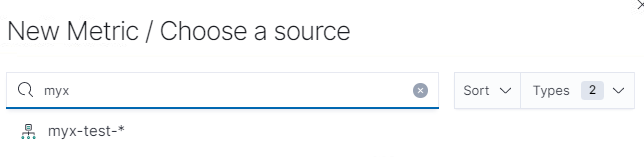

新建一个Metric，并选择自己要用的索引

为了显示某时间段内运行的host，将聚合方式选为去重计数，将可以唯一标志host的host.name.keyword作为区域，Label为自定义字段，可不填写。

application同理，将Field选为application.keyword

3.Top 150 host+Top 200 application+Count（表格）

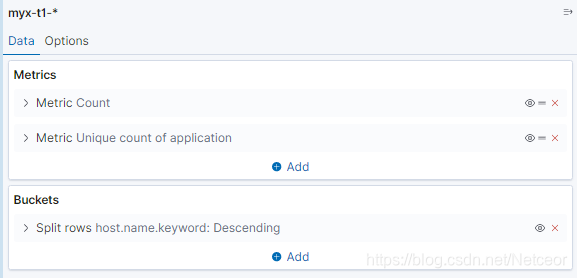

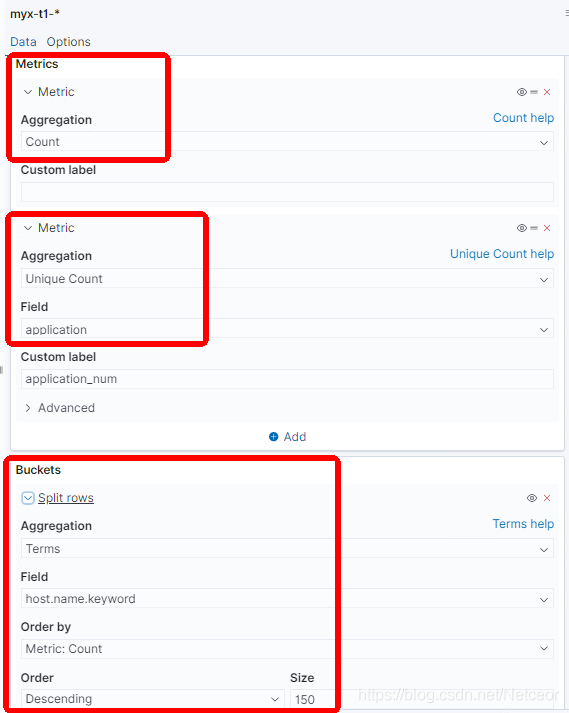

创建Data Table，添加Metrics可增加列

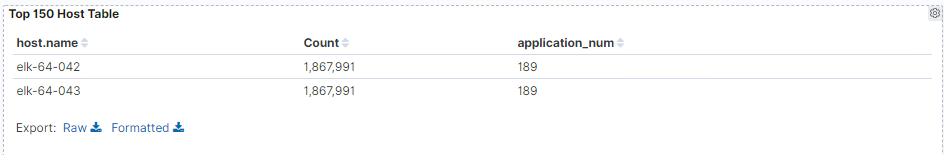

application同理，得到结果为表格展示

4.不同info数（堆叠条形图）

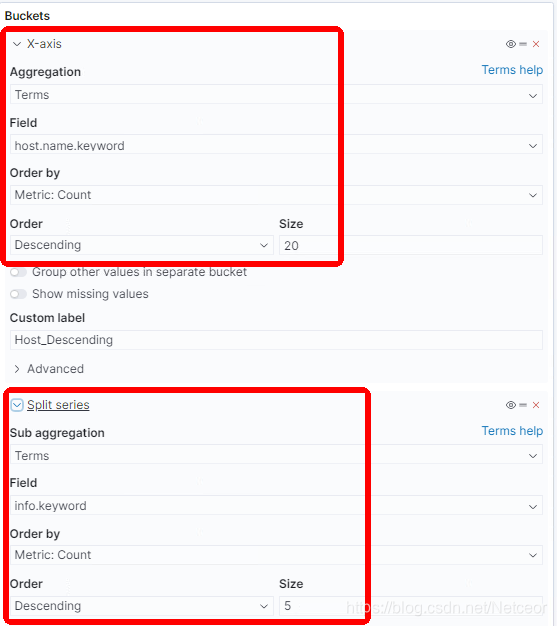

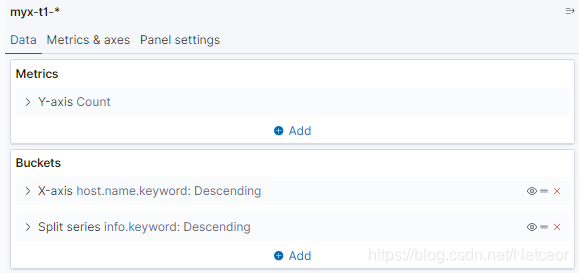

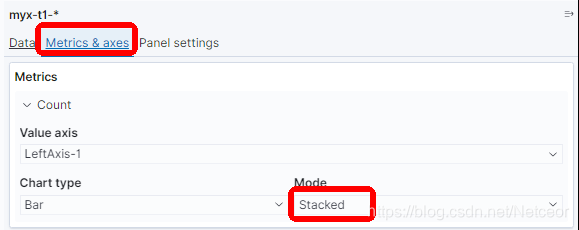

创建Horizental Bar

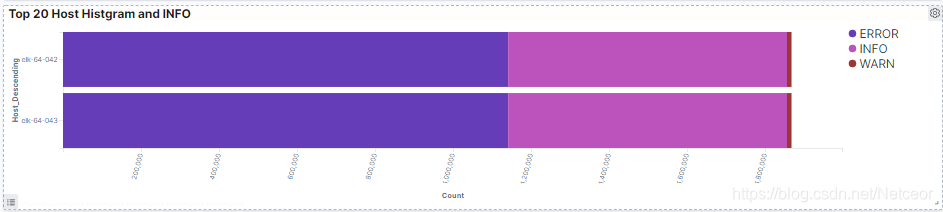

展示效果：

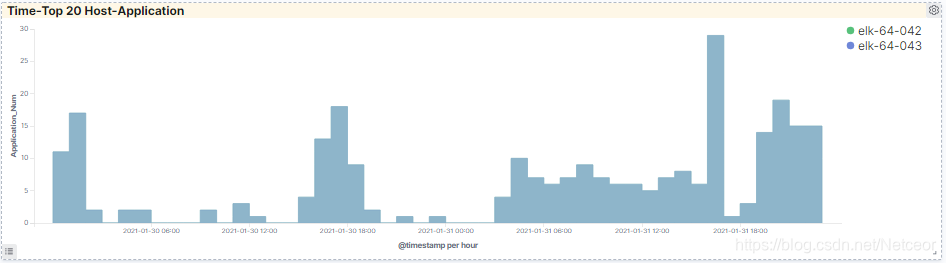

5.Time-host上application数（直方图）

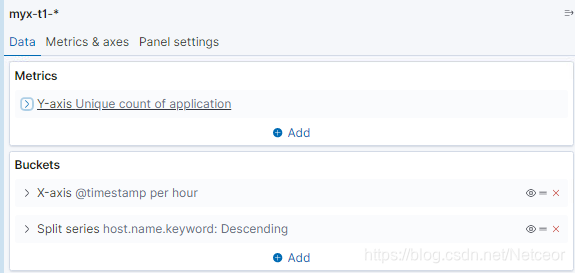

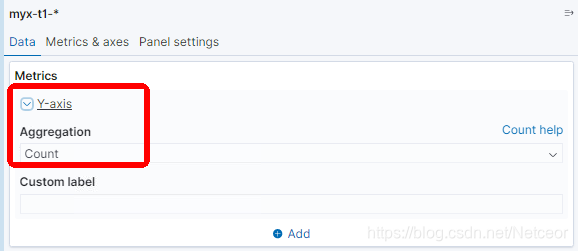

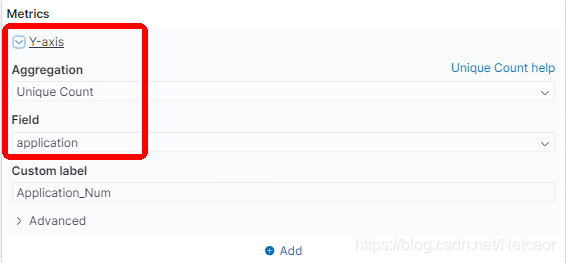

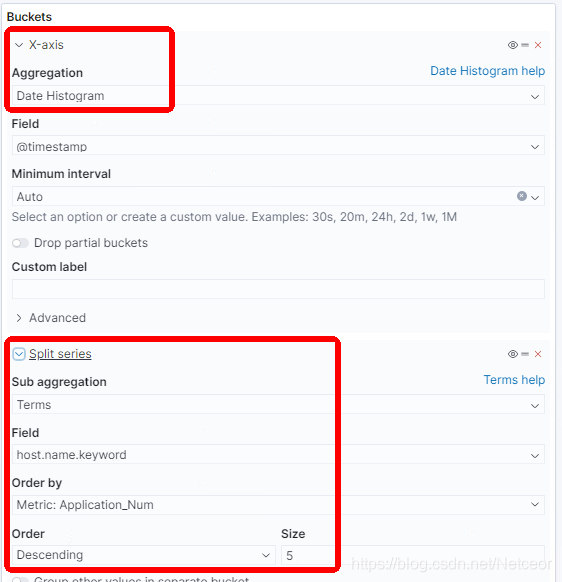

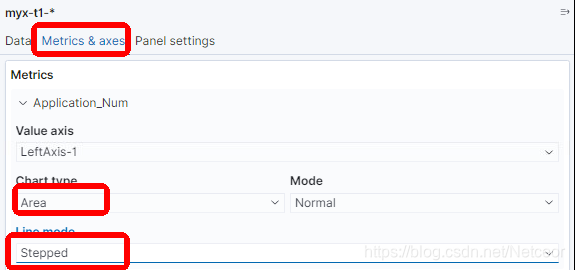

创建Line



展示效果：

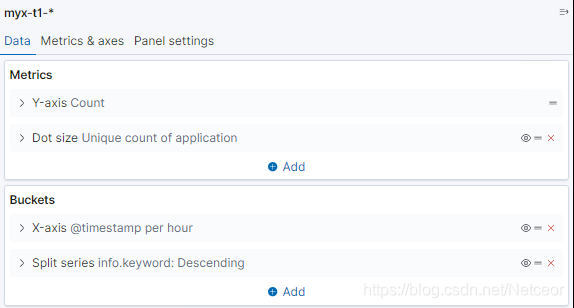

6.Time-info数，点代表不同application数（折线图+Dot Size）

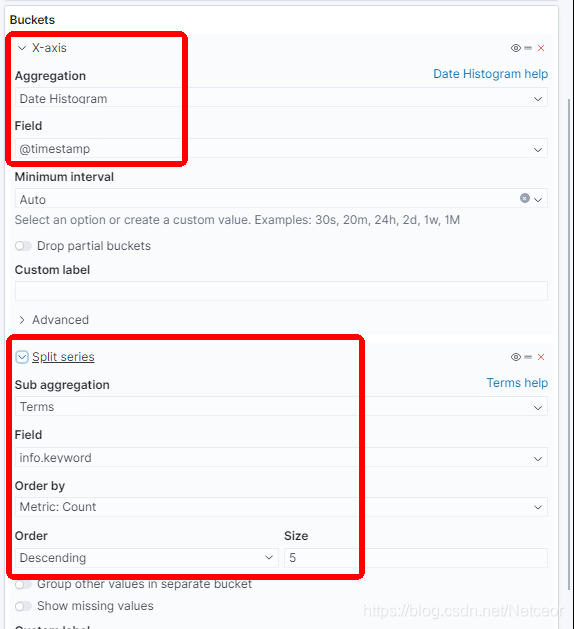

创建Line

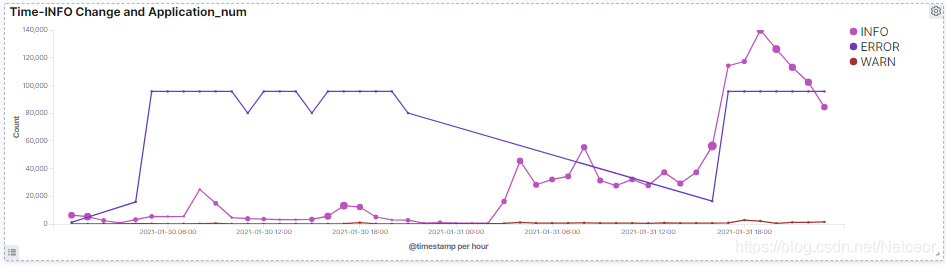

展示效果：
