1死区产生模块DB

1.1计算死区时间

以死区时间为200ns为例

首先

系统每个TBCLK周期内计数一次的时间为10ns

$\frac{200ns}{10ns}= 20$

所以，对应的value值设置为20

1.2 ccs theia配置

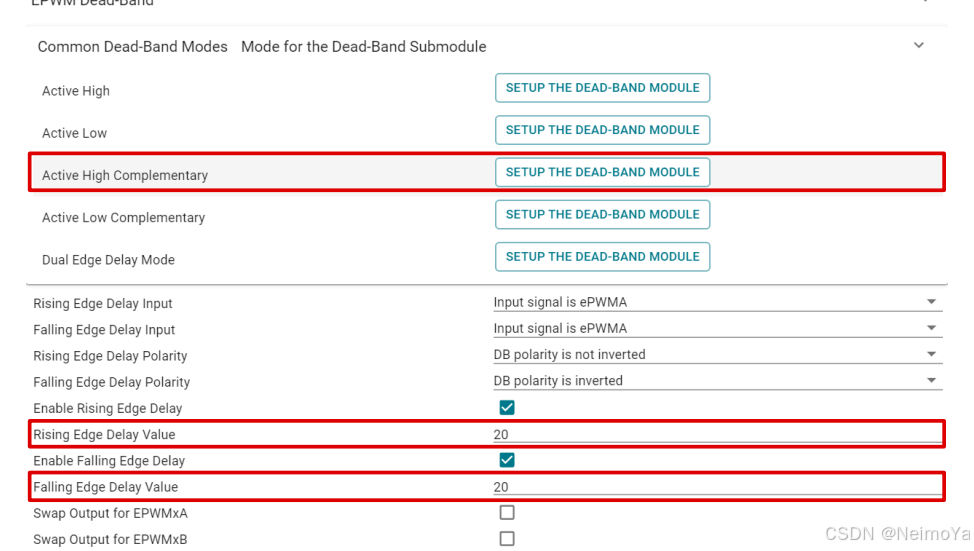

如图勾选Active High Complement输出为互补的波形

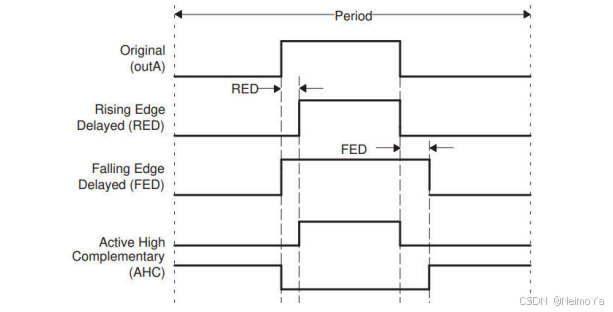

1.3补充

上述DB对应的模式
