RBD —— 案例

一，建筑破碎

Advanced RBD Building Destruction _ Free Course _ Houdini and Python _ Houdini Z_哔哩哔哩_bilibili

破碎准备

• 对导入的abc文件解包，保留path属性；
• 从path属性，创建name属性，以便拆分split；
• 拆分后根据材质类型命名name，在预破碎；
  • 可根据name分组Group from Name；
• 修复单面模型，根据大小尺寸分开寄出；
  • divide、polyextrude，对于较小的断开连接点facet；

破碎

• 预破碎Voronoi Fracture；
  • 如楼板，先位置noise，破碎，在rest还原，边缘即为不规则；

约束

• 创建约束Connect Adjacent Pieces；
• 墙，Adjacent Pieces from surface point，glue；
  • gluecluster
• 玻璃，Adjacent Pieces from surface point，glue；
• 窗框，Adjacent Pieces from surface point，glue；
• 金属metal，Adjacent Pieces from surface point，hard（restlength=0）；
• 管道pipe，Adjacent Pieces from surface point，soft（restlength=0）；

远离炸点或撞击点，约束强度可乘以一个系数；

解算

• 通过weight来删除约束；

小碎块和烟雾

• Debris

二，RBD变形

Houdini制作简单的RBD变形效果_哔哩哔哩_bilibili

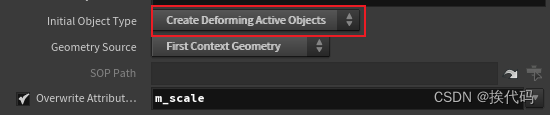

• 利用即激活又变形的RBD特性，使对象变形的同时也有交互效果；
• 使用spring约束，无name属性的点会固定在原地；
