新唐NUC980使用记录（5.10.y内核）：在用户应用中使用GPIO

目的

GPIO是最基础的外设，使用频率也非常高，这篇文章将简单体验在NUC980 Liunx用户应用中使用GPIO功能。

这篇文章中内容均在下面的开发板上进行测试：
《新唐NUC980使用记录：自制开发板（基于NUC980DK61YC）》

开发板中提供了两组共四个直连到GPIO口上的轻触按钮和发光二极管，可以方便地进行GPIO功能测试：

这篇文章是在下面文章基础上进行的：
新唐NUC980使用记录（5.10.y内核）：访问以太网（LAN8720A） & 启用SSH

使用参考与演示

使用参考

在用户应用中使用GPIO完全可参考之前的文章：
新唐NUC980使用记录：在用户应用中使用GPIO

根据上面文章这里用到的几个GPIO口编号换算如下：
PB13 = 32 x 1(PA) + 13 = 45
PF10 = 32 x 5(PA/PB/PC/PD/PE) + 10 = 170
PE10 = 32 x 4(PA/PB/PC/PD) + 10 = 138
PE12 = 32 x 4(PA/PB/PC/PD) + 12 = 140

存在的问题

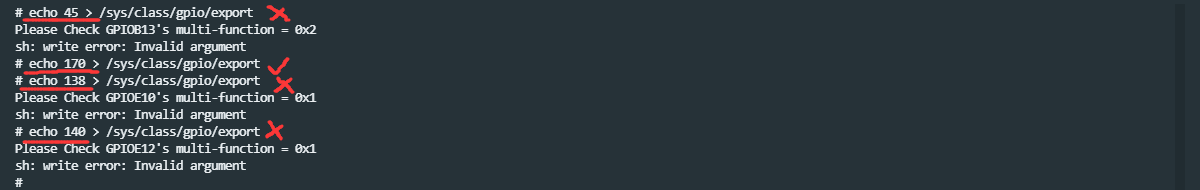

前面的文章中有一些引脚和其它功能有冲突，通过修改内核选项来避开冲突。这篇文章中因为 5.10.y内核 默认使用设备树了，所以通过修改设备树来处理该问题。首先尝试下看看会有哪些引脚有冲突：

可以看到除了 PF10 ，其它引脚都被占用了。

问题定位

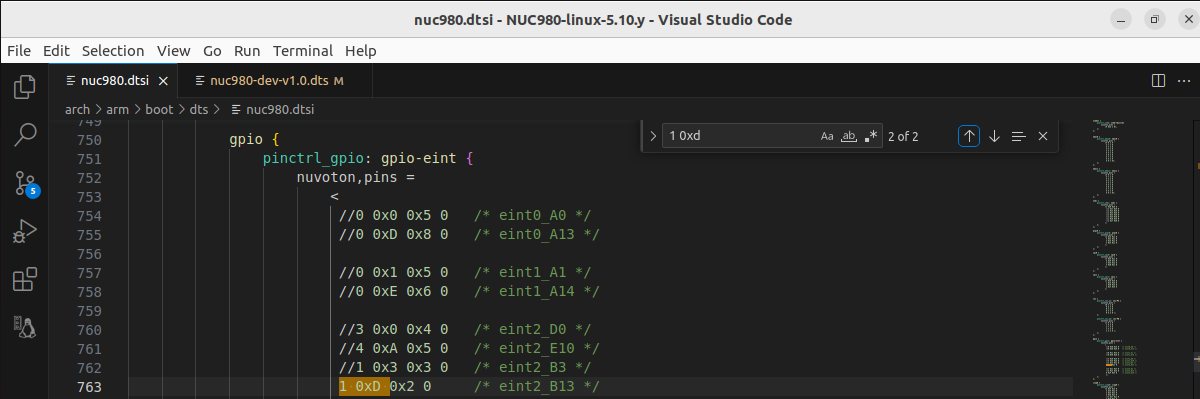

查看内核目录下 arch/arm/boot/dts/nuc980.dtsi 文件，可以看到相关引脚引用情况：

上面 pins = < ... > 中每一行代表一个 pin 。每个 pin 第一个值表示第几组，GPIOA = 0、GPIOB = 1、GPIOC = 2，以此类推；第二个值表示这组的第几个口，这里0xD=13，结合前面的这个 pin 就是 PB13 ；第三个值表示 multi-function ，可以看到这里等于2，和前面冲突信息中一致。

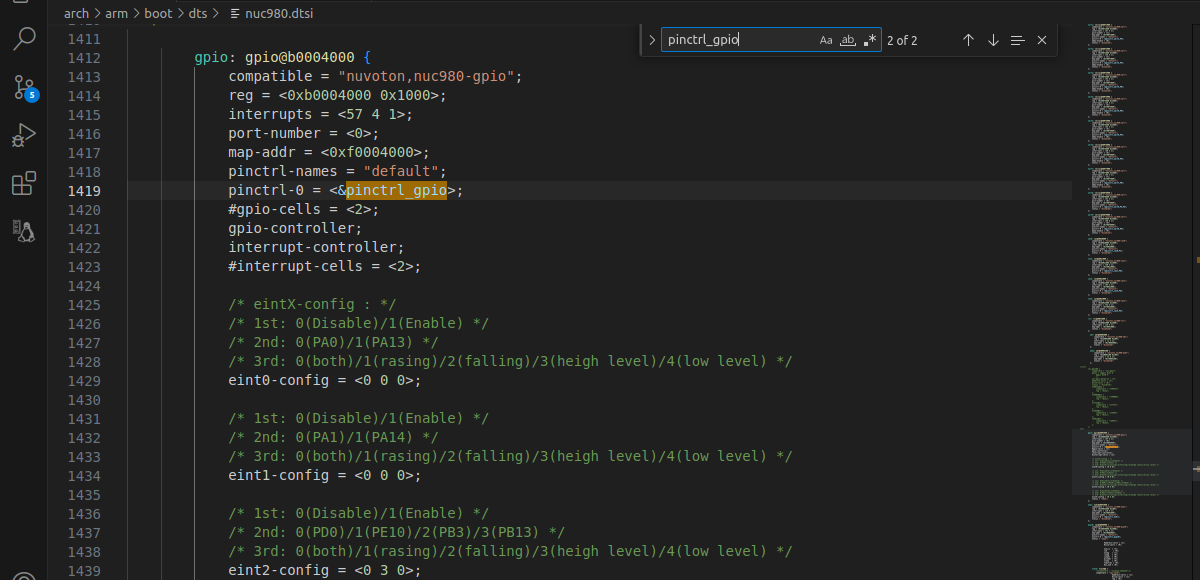

可以看到 PB13 默认是被用于 外部中断2 了。

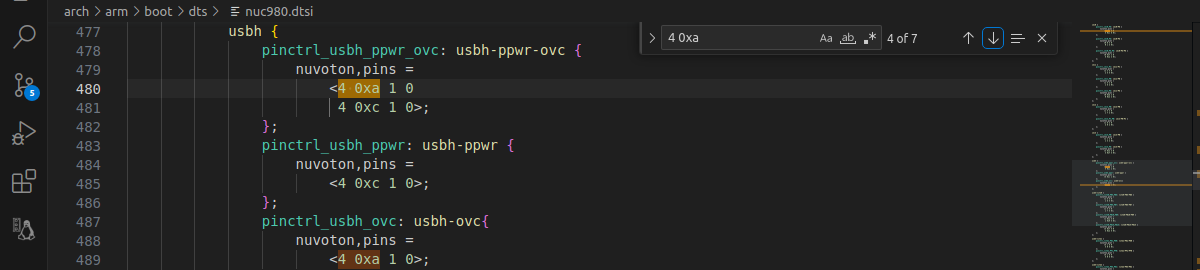

同样方法我们可以找到 PE10 和 PE12 ：

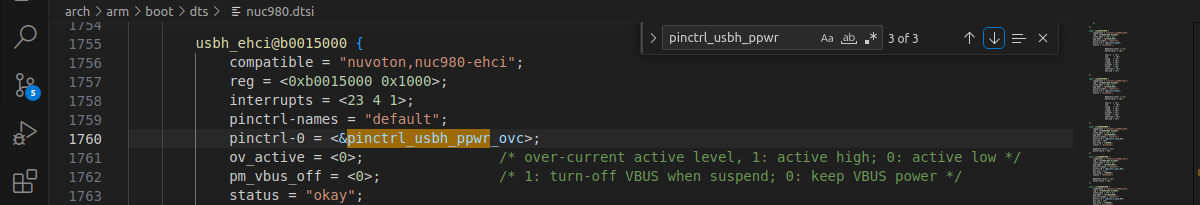

可以看到PE10和PE12被usbh_ehci占用了。

修改设备树

定位到问题之后就可以处理的，这里修改我们使用的设备树文件 nuc980-dev-v1.0.dts ：

# cd ~/nuc980-sdk/NUC980-linux-5.10.y/
gedit arch/arm/boot/dts/nuc980-dev-v1.0.dts

内容修改要点如下（完整的文件可以参考本文结尾）：

/ {
	apb {
		gpio: gpio@b0004000 {
			pinctrl-0 = <>;
			eint2-config = <0 0 0>;
			eint3-config = <0 0 0>;
		};
	};
	ahb {
		usbh_ehci@b0015000 {
			pinctrl-0 = <>; /*disable PWREN and OVC*/
			ov_active = <1>; /*disable PWREN and OVC*/
			status = "okay";
		};
	};
};

修改完成后编译：

# 设置编译工具链
# export ARCH=arm; export CROSS_COMPILE=arm-buildroot-linux-gnueabi-
# export PATH=$PATH:/home/nx/nuc980-sdk/buildroot-2023.02/output/host/bin

# 编译生成设备树文件
make dtbs

# 编译完成后拷贝到电脑上再拷贝到SD卡中
# sudo cp arch/arm/boot/dts/nuc980-dev-v1.0.dtb /media/sf_common/

# 我这里开发环境和开发板在同一局域网中，所以可以直接通过网络将dtb文件拷贝到开发板上
# 在开发板中挂载boot分区
# mount /dev/mmcblk0p1 /mnt/
# 在ubuntu中使用scp命令拷贝dtb文件到开发板上
# scp arch/arm/boot/dts/nuc980-dev-v1.0.dtb root@192.168.31.142:/mnt/
# 拷贝完成后重启开发板即可测试
# reboot

使用测试

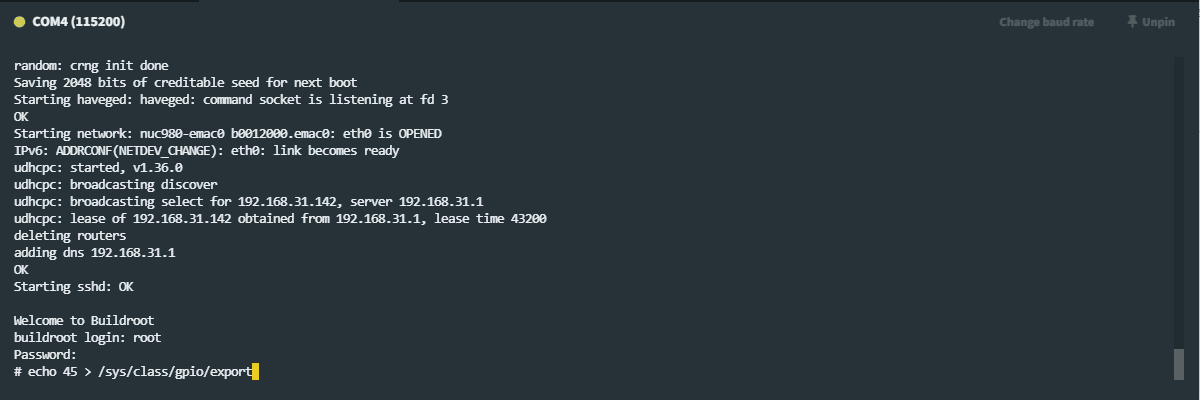

使用的方式参考之前文章即可，这里稍微演示下几个引脚的导出，证明前面调整确实解决了冲突：

总结

GPIO是最基础的外设，使用频率非常高，同时在用户应用中使用GPIO也是比较简单的，基础的使用参考上面这些内容就差不多了。

设备树文件内容

/*
 * Device Tree Source for NUC980 DEV board
 *
 * Copyright (C) 2018 Nuvoton Technology Corp.
 *
 * The code contained herein is licensed under the GNU General Public
 * License. You may obtain a copy of the GNU General Public License
 * Version 2 or later at the following locations:
 *
 * http://www.opensource.org/licenses/gpl-license.html
 * http://www.gnu.org/copyleft/gpl.html
 */
/dts-v1/;

#include "nuc980.dtsi"

/ {
	model = "Nuvoton NUC980 DEV V1.0";
	compatible = "nuvoton,nuc980-dev-v1.0", "nuvoton,nuc980";

	chosen {
		bootargs = "console=ttyS0,115200n8 noinitrd rootfstype=ext4 root=/dev/mmcblk0p2 rw rootwait mem=64M";
	};

	apb {
		uart1: serial@b0071000 {
			status = "disabled";
		};

		uart2: serial@b0072000 {
			status = "disabled";
		};

		uart3: serial@b0073000 {
			status = "disabled";
		};

		uart4: serial@b0074000 {
			status = "disabled";
		};

		uart5: serial@b0075000 {
			status = "disabled";
		};

		uart6: serial@b0076000 {
			status = "disabled";
		};

		uart7: serial@b0077000 {
			status = "disabled";
		};

		uart8: serial@b0078000 {
			status = "disabled";
		};

		uart9: serial@b0079000 {
			status = "disabled";
		};

		can0: can@b00a0000 {
			status = "disabled";
		};

		can1: can@b00a1000 {
			status = "disabled";
		};

		rtc: rtc@b0041000 {
			status = "disabled";
		};

		gpio: gpio@b0004000 {
			pinctrl-0 = <>;
			eint2-config = <0 0 0>;
			eint3-config = <0 0 0>;
		};

		nadc: nadc@b0043000 {
			status = "disabled";
		};

		pwm0: pwm@b0058000 {
			status = "disabled";
		};

		pwm1: pwm@b0059000 {
			status = "disabled";
		};


		etimer0: etimer0@b0050000 {
			status = "disabled";
		};

		etimer1: etimer1@b0050100 {
			status = "disabled";
		};

		etimer2: etimer2@b0051000 {
			status = "disabled";
		};

		etimer3: etimer3@b0051100 {
			status = "disabled";
		};

		i2c0: i2c0@b0080000 {
			status = "disabled";
		};

		i2c1: i2c1@b0081000 {
			status = "disabled";
			pinctrl-0 = <&pinctrl_i2c1_PB>;
		};


		i2c2: i2c2@b0082000 {
			status = "disabled";
			pinctrl-0 = <&pinctrl_i2c2_PB>;
		};

	};

	ahb {

		usbh_ehci@b0015000 {
			pinctrl-0 = <>; /*disable PWREN and OVC*/
			ov_active = <1>;/*disable PWREN and OVC*/
			status = "okay";
		};
		usbh_ohci@b0017000{
			status = "okay";
		};

		usbdev@b0016000 {
			status = "okay";
		};

		fmi@b0019000 {
			status = "disabled";
		};

		sdh@b0018000 {
			status = "okay";
		};

		emac0@b0012000 {
			status = "okay";
		};
		emac1@b0022000 {
			status = "disabled";
		};
		ccap0@b0024000 {
			status = "disabled";
		};
		i2c_gpio0: i2c-gpio-0 {
			status = "disabled";
		};
		ccap1@b0014000 {
			status = "disabled";
		};
		i2c_gpio1: i2c-gpio-1 {
			status = "disabled";
		};
		dma@b0008000 {
			status = "okay";
		};

		i2s: i2s@b0020000 {
			status = "disabled";
		};

		i2s_pcm: i2s_pcm {
			status = "disabled";
		};

		sound {
			compatible = "nuvoton,nuc980-audio";
			i2s-controller = <&i2s>;
			i2s-platform = <&i2s_pcm>;
			status = "disabled";
		};
		ebi: ebi@b0010000 {
			status = "disabled";
		};
	};
};
