SRAM的基础模块存有三种情况

存储器的分类和详细描述 阅读详情

SRAM是随机存取存储器的一种。“静态”是指这种存储器只要保持通电,里面储存的数据就可以恒常保持。SRAM不需要刷新电路即能保存它内部存储的数据。SRAM功耗取决于它的访问频率。如果用高频率访问SRAM,其功耗比DRAM大得多。有的SRAM在全带宽时功耗达到几个瓦特量级。另一方面,SRAM如果用于温和的时钟频率的微处理器,其功耗将非常小,在空闲状态时功耗可以忽略不计—几个微瓦特级别。本篇内容要介绍的是关于SRAM的基础模块存有三种情况:standby(空余),read(读)和write(写)。

第一种情况:standby
假如WL沒有选为上拉电阻,那么M5和M62个做为操纵用的晶体三极管处在短路情况,也就是基础模块与基准线BL防护。而M1-M4构成的2个反相器持续保持其情况。
在这里插入图片描述

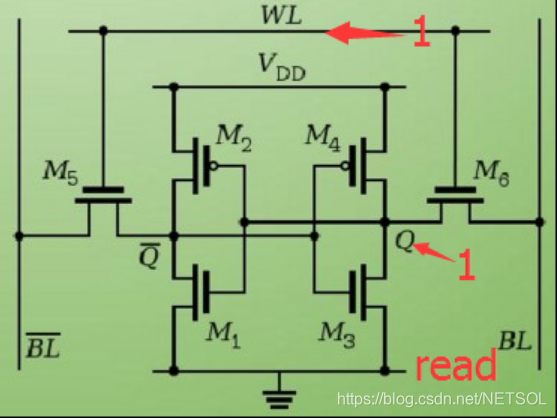

第二种情况:read
最先,假定储存的內容为1,也就是Q处为上拉电阻。读周期时间原始,二根基准线BL,BL#预在线充值为上拉电阻,由于读写能力情况时,WL也会为上拉电阻,促使让做为自动开关的2个晶体三极管M5,M6通断。

随后,让Q的值传送给基准线BL只到预充的电位差,另外泄排掉BL#预充的电。从总体上,运用M1和M5的通道立即连到低电频使其数值低电频,即BL#为低;另一方面,在BL一侧,M4和M6通断,把BL立即拉升。
在这里插入图片描述

第三种情况:write
写周期时间刚开始,最先把要载入的情况载入及时线BL,假定要载入0,那么就设定BL为0且BL#为1。随后,WL设定为上拉电阻,这般,基准线的情况就被加载sram芯片的基础模块了。深入分析全过程,能够自身画一下。

SRAM cell 详解 最近对存储器单元比较好奇,学习一下。 静态随机存取存储器(Static Random Access Memory,SRAM)是一种随机存取存储器,只要保持通电,储存的数据就可以保持。而动态随机存取存储器(DRAM)所储存的数据就需要周期性地刷新。 “随机存取”意味着在 SRAM 单元阵列中,每个单元都可以按任何顺序读取或写入,无论最后访问哪个单元。 1.6T-SRAM cell 常见的SRAM的结构为6T-SRAM 其实等价于SR锁存器 6T,即由6个晶体管所组成,单元的核心由两个 CMOS 反相器(M1 阅读详情
