YARN UI界面日志详解一

一、查看yarn日志的方式

1、如果是Apache搭建的集群

    1）可以通过ResourceManager角色服务器的IP来访问（http://hadoop101:8088/cluster）

    2）也可以通过查看JobHistory历史服务器角色所在IP来访问 http://hadoop100:19888/jobhistory（必须先搭建好启动了）

2、如果你是CDH或者HDP集群，那就直接去到管理界面选择相关组件查看就好了（会自动跳转到如上访问地址）

二、ResourceManager UI界面

1、界面分为两部分左边菜单框右边显示框

2、菜单框:Cluster和Tool两大菜单

    1）Cluster包含菜单：

        About：显示集群的整体概述

          可以通过Yar REST API 在代码中也可以获取到集群的About信息                    hadoop101:8088/ws/v1/cluster/metrics

About主要包含三块（Cluster Metrics、Scheduler Metrics、Cluster overview）

Cluster Metrics：集群当前度量指标情况

    Apps Submitted：应用作业的提交个数

    Apps Pending：在所有队列总等待执行的作业个数

    Apps Running：正在运行的作业个数

    Apps Completed：已经运行完成的作业个数

    Containers Running：当前正在运行的容器个数

    Memory Used：集群中所有任务所耗用的内存

    Memory Total：yarn所能占用的最大内存(所有NodeManager管理的内存总和)

    Memory Reserved：预留内存，防止部分应用因为需要等待少部分内存而无限期等待情况

    VCores Used：正在运行作业所耗用的总虚拟CPU

    VCores Total：yarn所能占用的最大虚拟CPU

    Active Nodes：当前集群存活的节点个数，（其实就是NodeManager的个数）

    Decommissioned Nodes：集群退役的节点个数

    Lost Nodes：集群丢失的节点个数

    Unhealthy Nodes：集群运行状况不良的节点个数

    Rebooted Nodes：集群重启的节点个数

Scheduler Metrics：集群调度信息

    Scheduler Type：集群使用的调度器类型(Apache默认Capacity CDH默认是Fair)

    Scheduling Resource Type：调度器资源类型内存

    Minimum Allocation：一个作业的最小内存为1G和1cpu核

    Maximum Allocation：一个作业的最大内存为8G和8cpu核

Cluster overview：集群整体信息

    Cluster ID: 集群ID

    ResourceManager state:  集群ResourceManager的运行状态（STARTED表示正在运行）

    ResourceManager HA state: 只是表示ResourceManager的高可用接口正常，不表示ResourceManager已经是高可用了

    ResourceManager HA zookeeper connection state: 表示ResourceManager的高可不可用

    ResourceManager RMStateStore: 集群ResourceManager的状态保存和还原接口类，参考链接

（https://www.cnblogs.com/shenh062326/p/3562199.html）

    ResourceManager started on: 集群ResourceManager的启动时间

    ResourceManager version: 集群ResourceManager的版本

    Hadoop version: 集群hadoop的版本

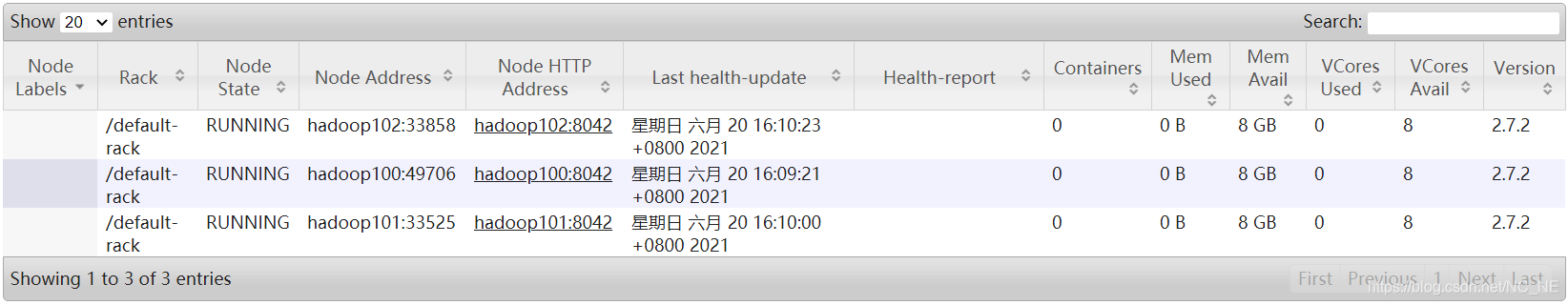

Nodes：集群各个节点的概述

可以通过YARN  REST API 获取到集群的Node信息  hadoop101:8088/ws/v1/cluster/node

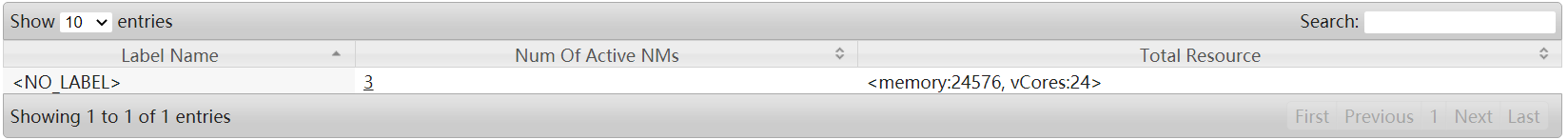

Node Lables：节点标签，通过对节点打标签我们可以控制任务运行在特定的标签节点上

Rack：机架

Node State：节点状态信息，Running表示运行正常

Node Address： NodeManager的ip地址和访问端口

Node HTTP Address：NodeManager的web应用HTTP访问地址(可以点进去查看该节点的信息，后续讲解)

Last health-update：节点最近心跳时间

Health-report：心跳报告的存储路径

Containers：节点内正在运行的Containers个数

Mem Used：节点已用内存
Mem Avail：节点可用的总内存（默认是8G yarn.nodemanager.resource.memory-mb配置）

Vcore Used：节点正在运行作业所占用的CPU核数

Vcores Avail：节点可用的总虚拟CPU核数（yarn.nodemanager.resource.cpu-vcores配置）

Version：版本信息

Node Labels：节点标签

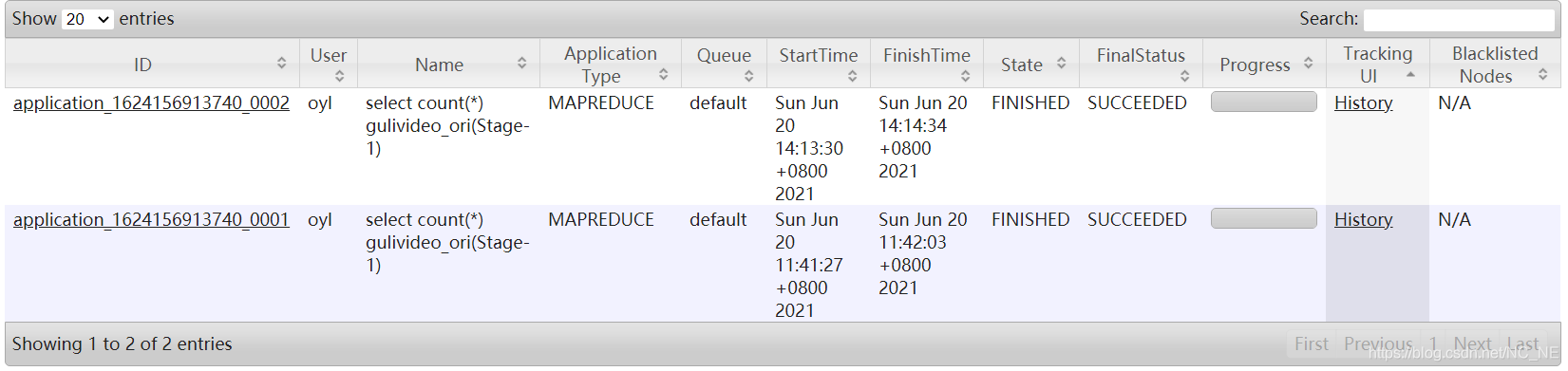

Applications：集群历史和当前运行的job概述，Applications下面有job在Yarn的各种状态（NEW、NEW_SAVING、SUBMITTED、ACCEPTED、RUNNING、FINISHED、FAILED、KILLED）

各种状态显示的界面都是一样的，如上图就用已完成的作业来描述相关信息

ID：当前应用的ID

User：提交应用的用户

Name：作业内容（sql语句）

Application Type：计算引擎类型（mapreduce、tez、spark）

Queue：应用所提交的队列

Start Time：应用执行的开始时间

Finish Time：应用执行完成时间

State：当前应用的状态

FinalStatus：当前应用的最终状态

Progress：运行时候显示的进度条

Tracking UI：历史追踪连接(点进去能够显示当前应用的详细信息，后续讲解)

Blacklisted Nodes：黑名单节点

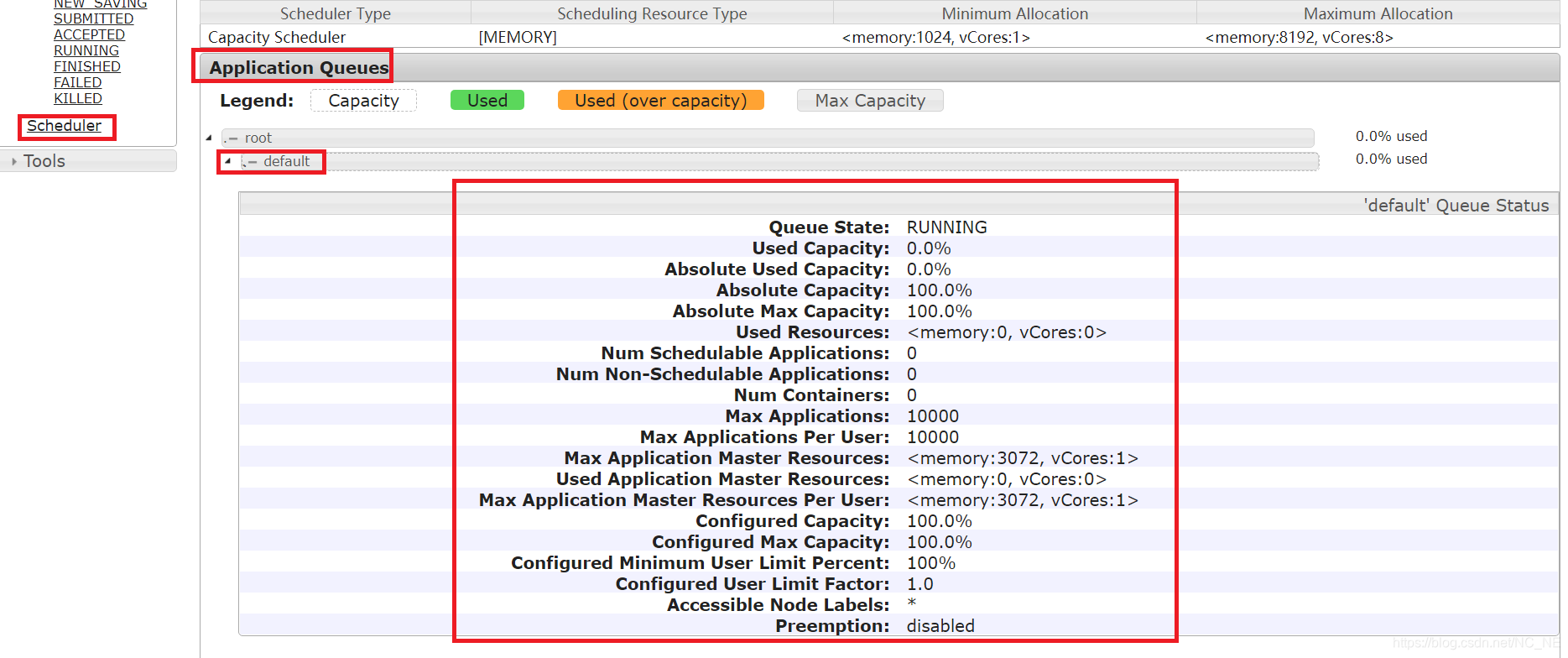

3、Scheduler：Yarn的调度器相关的信息

Queue State: 队列运行状态，Running表示正常运行

Used Capacity: 已使用资源占队列配置值的百分比

Absolute Used Capacity: 已使用资源占集群的百分比

Absolute Capacity: queue 至少可以使用系统资源占集群的百分比

Absolute Max Capacity: queue 最多可以使用系统资源占集群的百分比

Used Resources: 已使用的memory和CPU

Num Schedulable Applications: 正在被调度的app应用个数

Num Non-Schedulable Applications: 没有被调度的app应用个数

Num Containers: 已启用的container容器数量

Max Applications: 最大可运行的应用数量（处于pending和running状态的

Max Applications Per User: 每个user最多可以运行的应用数量

Max Application Master Resources: 该queue使用的最大的内存和core

Used Application Master Resources: 该queue已经被使用的内存和core

Max Application Master Resources Per User:每个user最多可以使用该queue的最大内存和core

Configured Capacity: 配置该队列capacity

Configured Max Capacity: 配置该队列最大可使用capacity

Configured Minimum User Limit Percent: 每个user最多可以使用队列资源的百分比

Configured User Limit Factor: 队列中的用户允许占用队列值的多少，默认值是0.0~1

如果将值设置为1，它代表：最大可以占用整个队列资源，如果将值设置为2，它代表：允许队列所占资源增长到最多为队列容量的两倍

Accessible Node Labels: 标记节点

Preemption: 多用户是否抢占队列

2）、Tool菜单：

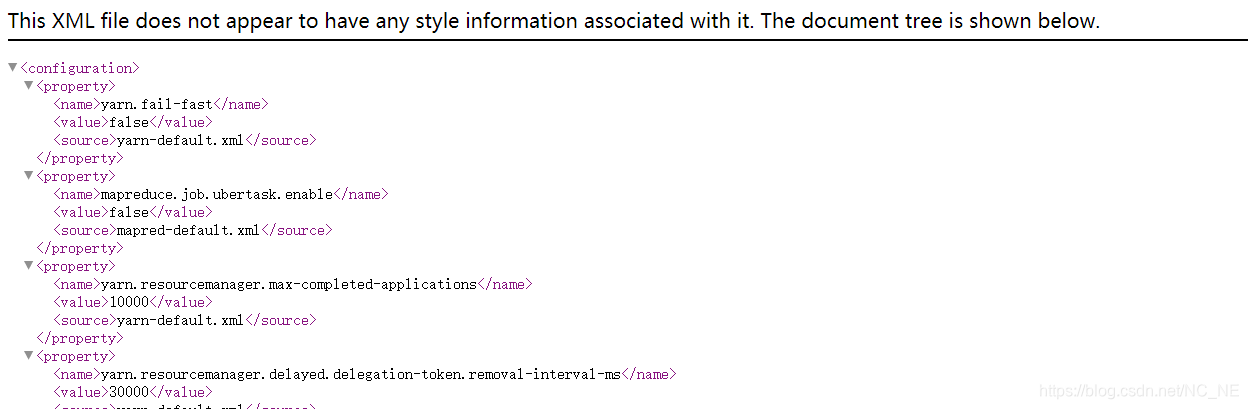

Configuration：集群所有的配置参数信息，包含（yarn-site.xml,mapred-default.xml,core-site.xml,hdfs-site.xml）

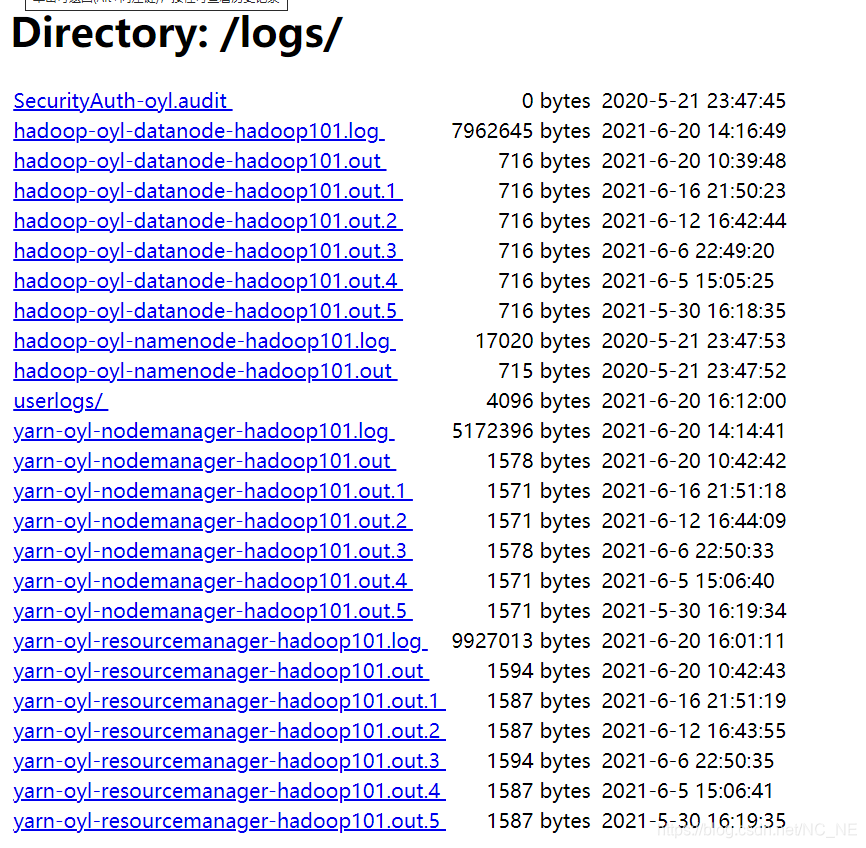

Local logs：查看本地的日志信息

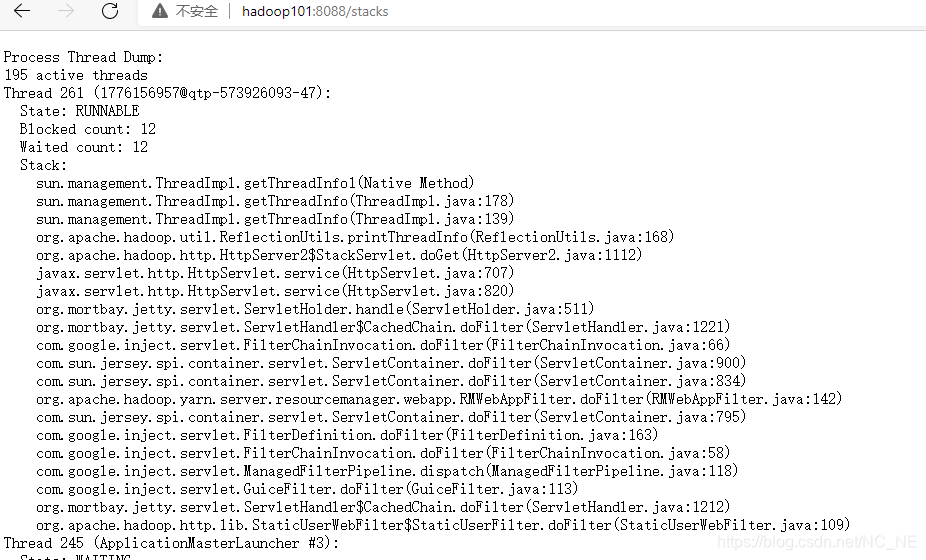

Server stacks：服务的堆栈信息

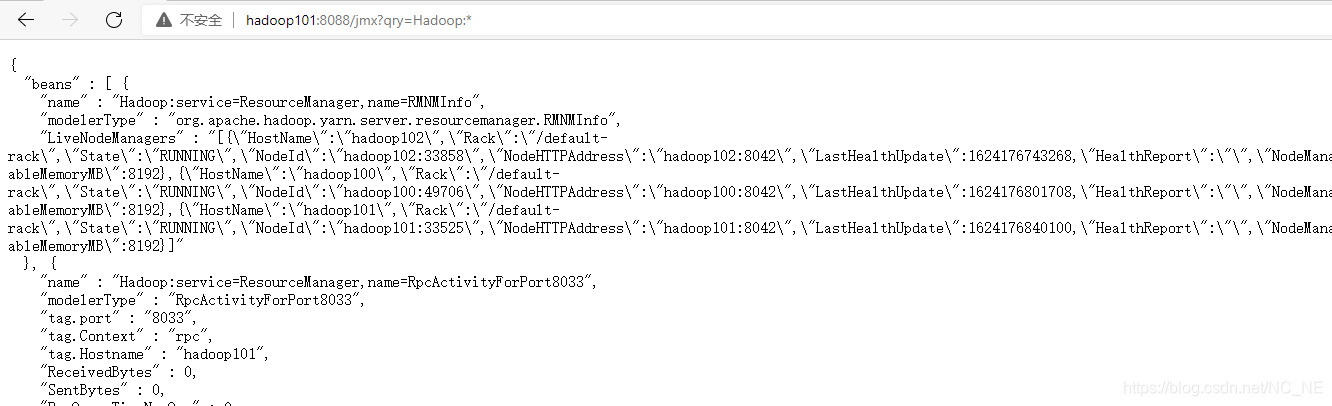

Server metrics：服务指标信息
