Unity shader 学习记录（透明效果2）

前篇介绍了透明度测试和透明度混合的鸡腿实现，下面从几个功能点深入解析：

1、渲染顺序

Unity提供了渲染队列来解决渲染顺序。可以使用SubShader的Queue标签来决定模型归于哪一个渲染队列。 Unity内部使用一些整数索引来表示每个渲染队列，索引号越小越早被渲染。

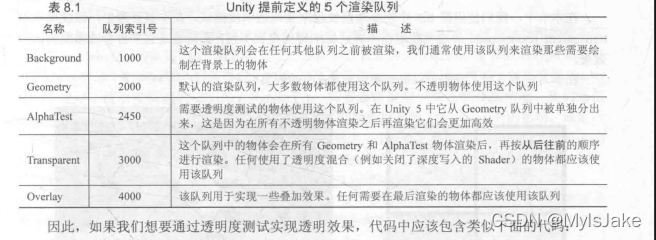

下面是定义的五个渲染队列：

 用法是在subshader中加入Tag{"Queue"="AlphaTest"}或{"Queue"="Transparent"}

Zwrite Off用于关闭深入写入，一般写在pass中，表示该pass关闭，其他不受影响。

2、透明度需要的标签

 无论透明度测试还是透明度混合都需要定义上面三个标签。RenderType标签可以让unity把这个shader归入提前定义的组，指明该shader，一般用于着色器替换。Camera类的RenderWithShader方法和SetReplacementShader方法。而IgnoreProjector设置为true表示不会投影器影响。

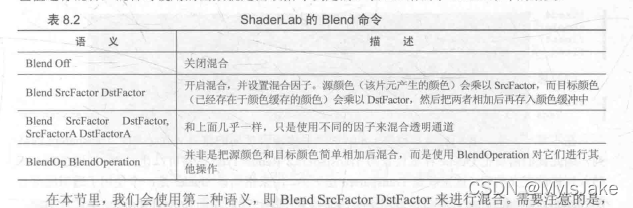

3、混合指令

混合参数有两个：源颜色（片元着色器产生的颜色值），目标颜色（深度缓冲中的颜色值）

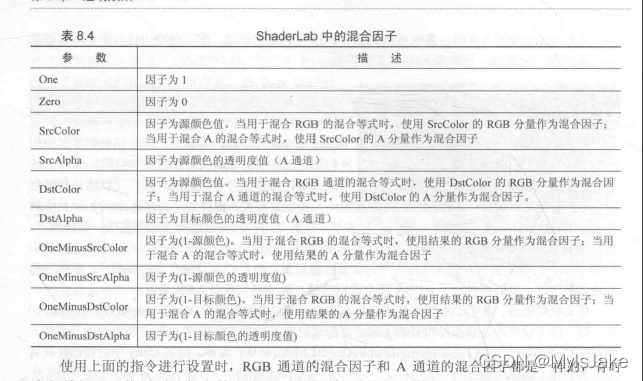

 混合因子枚举：

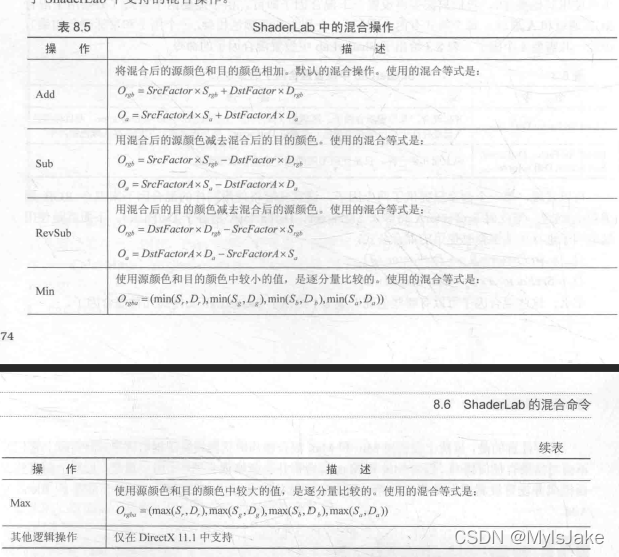

  blendOp指令：

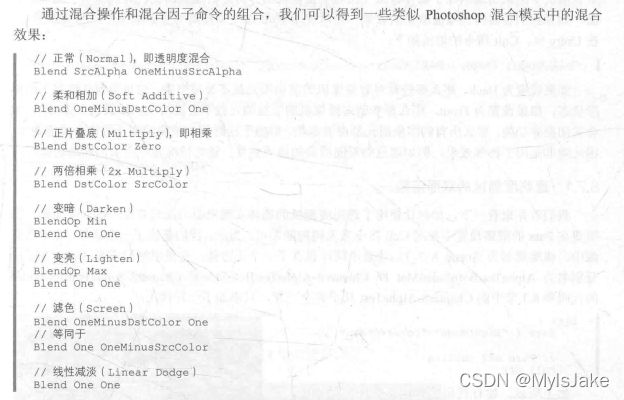

 实际写法：

 两个特殊实现的半透明效果：

1、开启深度写入的半透明效果（解决关闭深度写入造成的错误排序） 复杂模型

用两个pass实现，在第一个pass中写入深度不输出颜色，第二个pass关闭深度写入写入颜色。

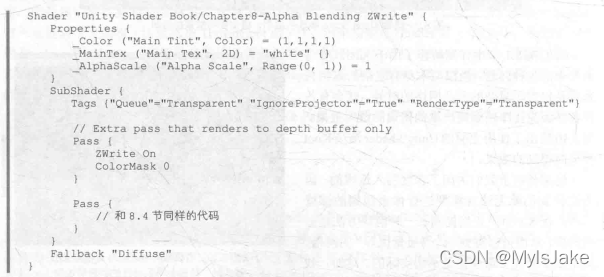

例子：

 ColorMask用于设置颜色通道的写掩码，语义如下：

2、双面渲染的透明效果

使用cull指令控制需要提出哪个面的渲染图元



透明度测试双面渲染：

只用在pass中设置  Cull Off

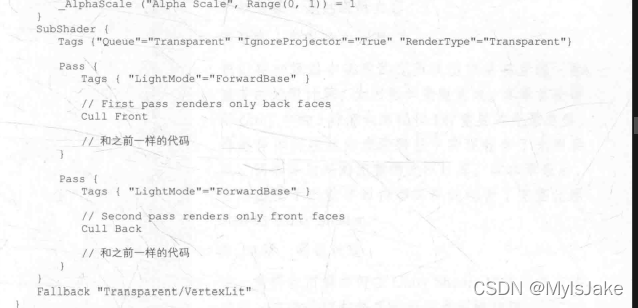

透明度混合双面渲染：使用两个pass分别进行背面渲染和正面渲染。
