System生成Cube和Job+CommandBuffer生成Cube的区别

System方式

代码简洁
运行在主线程，生成数量较多时，会引起卡顿
频繁调用api，导致缓存命中降低
存在线程安全隐患

Job+CommandBuffer方式

代码较复杂
并行运行在多个job子线程
数据布局连续缓存命中高
CommandBuffer生成指缓存池，在主线程统一提交，保证线程安全

提示：System也可以使用CommandBuffer来保证线程安全。另外使用Job的方式不一定能够带来性能上的提升，因为使用Job存在线程调度本身的开销。需要衡量从生成cube获得的收益以及多线程开销之间的关系，以后的课程中会对这一点进行更深入的探讨

修改Lesson1的代码

添加命名空间

确保所有代码都在Learn.Lesson2.Scripts命名空间下，作者由于ide配置了根据文件夹添加命名空间，且都是在ide中创建代码文件，所以会默认添加上命名空间，目的是避免Lesson2拷贝复用代码后出现冲突，以后的文章都会遵从这个规则

判断System的OnUpdate是否需要运行，避免获取不存在的组件报错。这里采用添加RequireForUpdate方式：

打开SpawnerSystem.cs

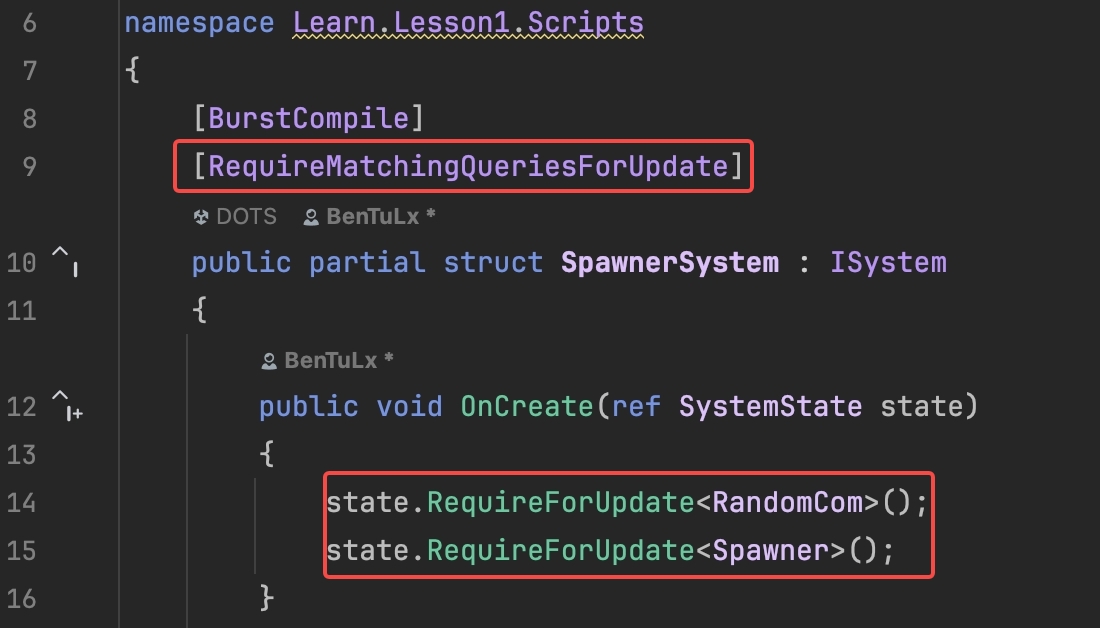

给SpawnerSystem添加特性[RequireMatchingQueriesForUpdate]，在OnCreate方法中添加

   state.RequireForUpdate<RandomCom>();
   state.RequireForUpdate<Spawner>();

在这里插入图片描述

复用Lesson1的代码，构建Lesson2场景

构建跟Lesson1相同的目录结构，将Lesson1中的代码拷贝到Lesson2中。并将所有代码命名空间修改为Learn.Lesson2.Scripts
将Lesson1/Res的cube拷贝到Lesson2/Res下
在Prject窗口Lesson2/Scene目录下，创建新的场景，名称修改为JobExample
打开JobExample场景，新增子场景。子场景下创建空的节点，命名为Authoring

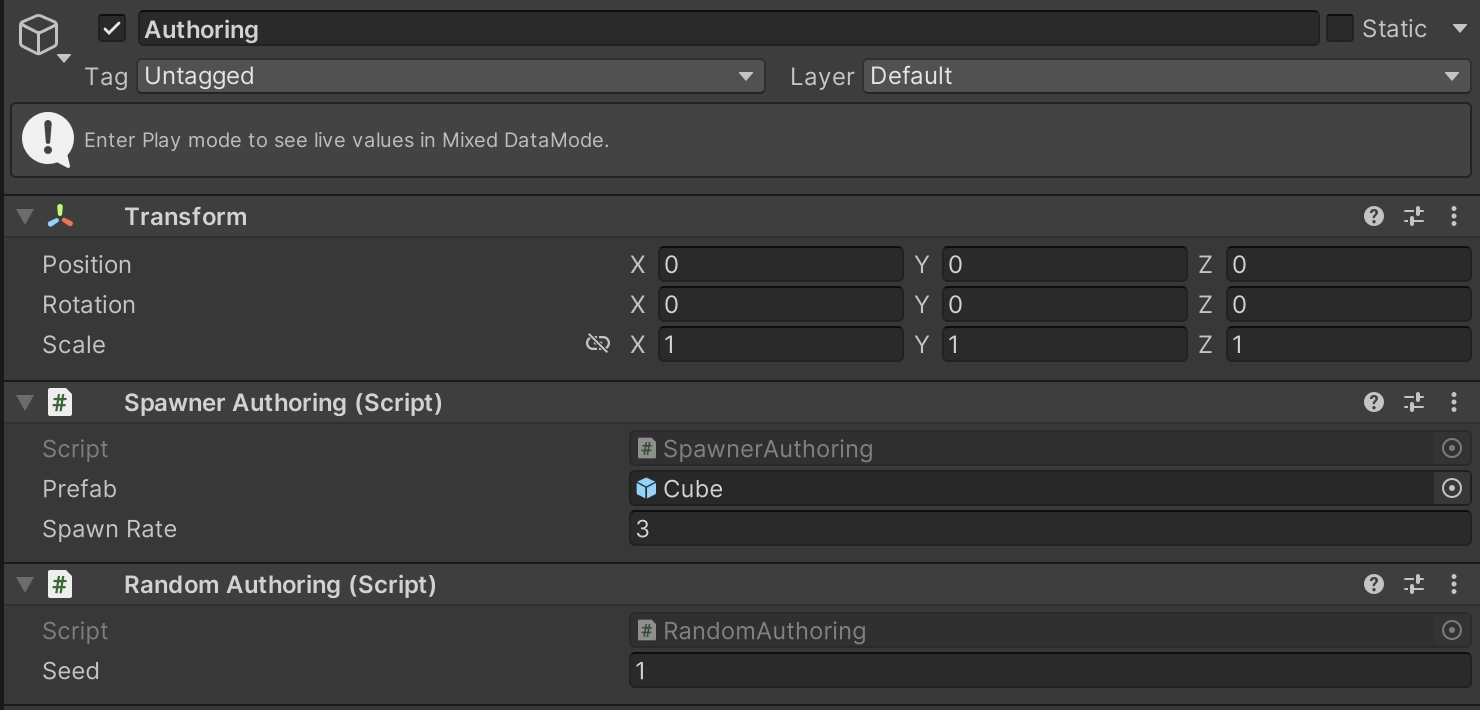

Authoring节点上分别挂载Lesson2的SpawnerAuthoring和RandomAuthoring, 并将Lesson2中的cube关联到SpawnerAuthoring.Prefab字段上，SpawnRate修改为3

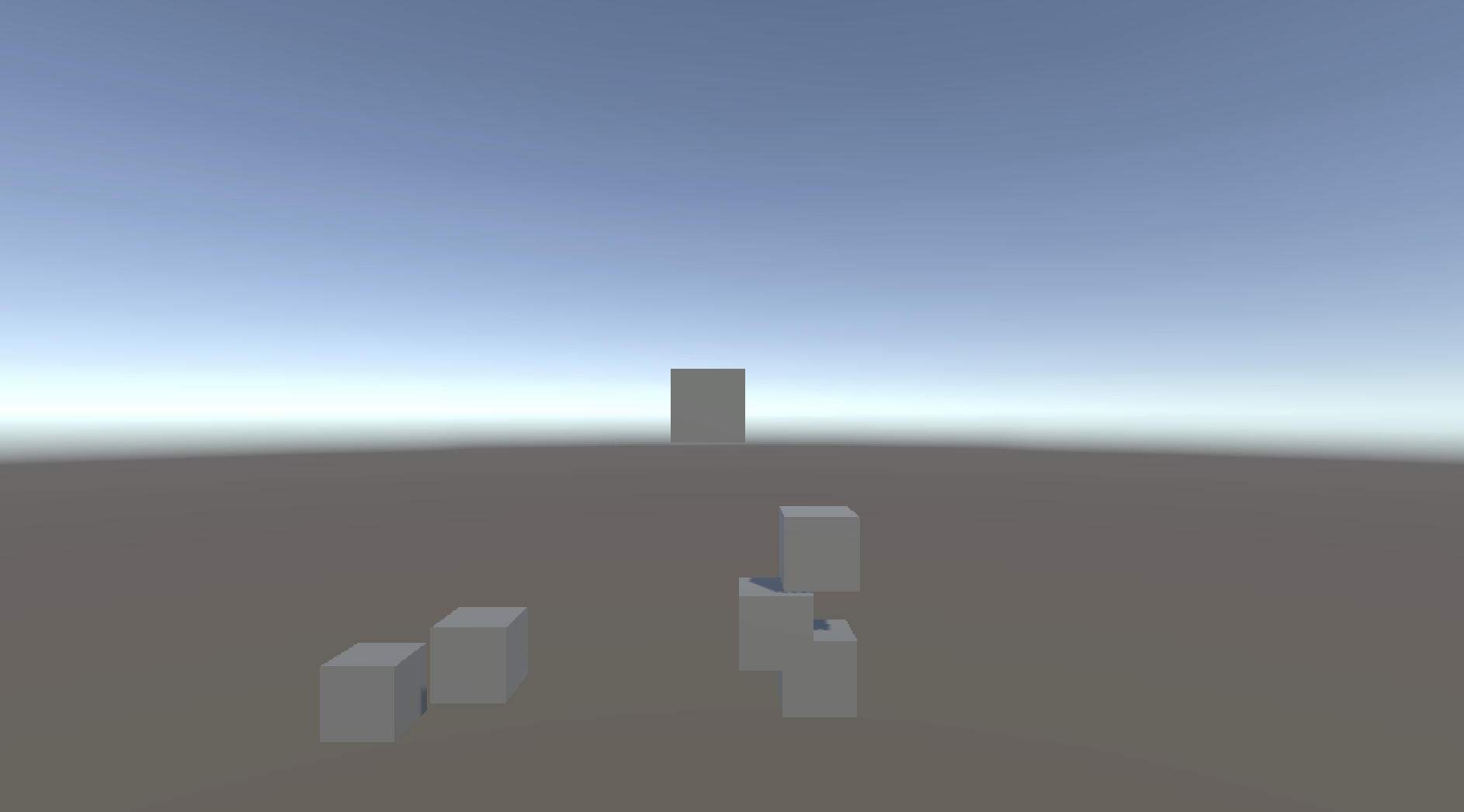

运行，看到跟Lesson1的结构一致，至此构建Lesson2场景完毕

再次说明，之所以要给Lesson1的代码加上命名空间和给system加上RequireForUpdate，均是避免代码拷贝后运行报错。可以试下，如果不给Learn.Lesson1.Scripts.SpawnerSystem加RequireForUpdate，运行时会报下面错误,获取不到Learn.Lesson1.Scripts.RandomCom组件。而获取这个组件的地方为Learn.Lesson1.Scripts.SpawnerSystem.OnUpdate(),说明这个system一直在运行，这跟传统monobehaviour.Update()不太一样，后者需要挂载到场景中，但是system不需要，system只要代码存在，运行时就会一直在运行，这一点对于初学者来说很容易忽视。通过这里可以学习到，我们不光可以用RequireForUpdate来避免报错，也可以用其来控制system的OnUpdate执行的时机，在不需要的时候不运行，比通过空引用判断性能要更好，这个一个常见的性能优化技巧
在这里插入图片描述

将System方式修改为Job+CommandBuffer方式

实现ProcessSpawnerJob

打开SpawnerSystem.cs
定义修饰符为partial的结构体ProcessSpawnerJob，并继承IJobEntity。IJobEntity可以替代SystemAPI.Query，是job中用来query数据的另一种方式

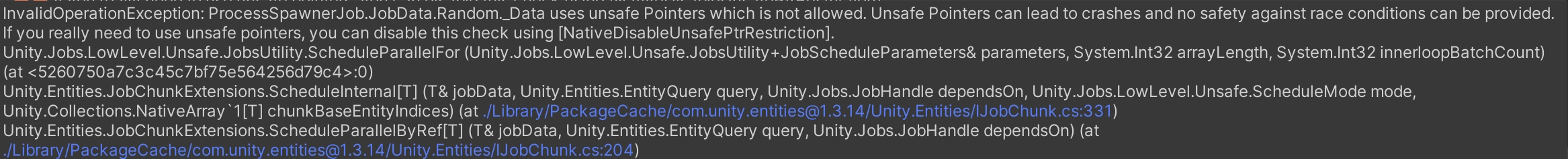

增加字段public RefRW Random用来算随机数，注意需要在前面添加特性[NativeDisableUnsafePtrRestriction]。因为RefRW是ECS提供的引用包装器，其内部直接通过指针操作组件内存地址，绕过常规内存安全检查，是一个unsafe Ptr。为了保证访问安全，Job默认限制使用unsafe Ptr，运行时会报错，报错信息见下图。但如果我们能确保多个job同时对unsafe Ptr的访问是安全的，那么可以加[NativeDisableUnsafePtrRestriction]来解除这个限制。而Unity.Mathematics.Random本身是线程安全的，所以我们加上这个特性。在以后的项目中，这个特性也会经常使用到，用来提升性能，但是需要确保数据访问的安全性
增加字段public EntityCommandBuffer.ParallelWriter Ecb。在Job中，是不允许进行structual change操作的，例如创建和销毁entity，或者增加删除component等。但ECS为我们提供了EntityCommandBuffer，其为ECS处理structual change的核心机制，举具备两个特征：
- 允许在Job中记录实体创建/销毁等结构性变更命令，通过主线程Playback统一执行，解决Job中无法创建entity等问题
- 将分散的结构性变更合并为批量操作，减少因频繁调用EntityManager引发的同步等待，提升性能
增加系统时间字段public double ElapsedTime

EntityCommandBuffer.ParallelWriter和EntityCommandBuffer的区别

EntityCommandBuffer.ParallelWriter

按内存块（Chunk）划分Job
每个Chunk生成一个Job，映射到多核并行处理
适合大规模数据，减少调度开销
Job被ScheduleParallel()多线程调用时使用
不需要手动调用Playback和释放内存

EntityCommandBuffer

按迭代次数划分Job
每个迭代生成独立Job
适合少量迭代
Job被Schedule()调用时使用
需要手动调用Playback和释放内存

实现Execute方法

Execute方法是Job的核心执行入口。在Job被Schedule()或ScheduleParallel()调用后，Execute方法会被工作线程分块执行，如何分块可参考EntityCommandBuffer.ParallelWriter和EntityCommandBuffer的区别。由于我们采用EntityCommandBuffer.ParallelWriter方式，则每个块为一个Chunk。这样可以保证数据访问和写入的安全性，避免竞争
增加参数[ChunkIndexInQuery] int chunkIndex，其即为当前执行的chunk的索引。增加这个的目的是，让ECB（EntityCommandBuffer）记录每次api是被哪个chunk调用的，在playback的时候，也会按照这个索引顺序来执行，保证时序上的正确性，避免因并行乱序导致逻辑错误（如先删除再创建同一实体）。这个参数也只在调用EntityCommandBuffer.ParallelWriter的api时需要，调用EntityCommandBuffer的api则不需要
增加参数ref Spawner spawner，表明按照Spawner组件查询生成Job
使用Ecb.Instantiate和Ecb.SetComponent替代state.EntityManager.Instantiate和state.EntityManager.SetComponentData。这个替换不光可以在Job中使用，也可以在system中使用。比如在system中，有前后几次不连续的EntityManager api调用，因为这发生在主线程，每次调用都会产生一个同步点（sync points）。如果使用ECB替代EntityManager，将多个同步点汇总成一个，就可以减少性能开销，这也是性能优化的常见技巧

同步点（sync points）是 ECS 架构中强制主线程等待所有已调度 Job 完成的机制，用于确保数据一致性。当发生结构性修改（Structural Changes）时，ECS 必须暂停并行任务执行，并在主线程同步数据状态

修改SpawnerSystem

增加方法GetEntiyCommandBuffer

获取BeginSimulationEntityCommandBufferSystem组件的全局唯一实例，BeginSimulationEntityCommandBufferSystem是EntityCommandBufferSystem的子类，其属于SimulationSystemGroup。SimulationSystemGroup在每帧模拟阶段开始时执行，关于SystemGroup更多信息以后会讲到，现在可以理解为在一个unity生命周期内，用来管理system执行时机的工具。所有在 SimulationSystemGroup中注册的 ECB 命令都会在模拟逻辑前完成执行，一般用在处理需要在物理/逻辑计算前完成的结构性变更（如实体创建、组件增删）
通过BeginSimulationEntityCommandBufferSystem实例创建一个ECB
将ECB转换成ParallelWriter返回

修改OnUpdate方法

删除foreach代码块
调用GetEntiyCommandBuffer获取EntityCommandBuffer.ParallelWriter
new一个ProcessSpawnerJob，并使用ScheduleParallel进行调用

运行，结果跟Lesson1一致

在这里插入图片描述

修改后完整的System代码

using Unity.Entities;
using Unity.Burst;
using Unity.Collections.LowLevel.Unsafe;
using Unity.Mathematics;
using Unity.Transforms;

namespace Learn.Lesson2.Scripts
{
    [BurstCompile]
    [RequireMatchingQueriesForUpdate]
    public partial struct SpawnerSystem : ISystem
    {
        public void OnCreate(ref SystemState state)
        {
            state.RequireForUpdate<RandomCom>();
            state.RequireForUpdate<Spawner>();
            state.RequireForUpdate<BeginSimulationEntityCommandBufferSystem.Singleton>();
        }

        public void OnDestroy(ref SystemState state)
        {
        }

        public void OnUpdate(ref SystemState state)
        {
            // 获取RandomCom组件
            var random = SystemAPI.GetSingletonRW<RandomCom>();

            EntityCommandBuffer.ParallelWriter ecb = GetEntiyCommandBuffer(ref state);

            new ProcessSpawnerJob
            {
                Random = random,
                Ecb = ecb,
                ElapsedTime = SystemAPI.Time.ElapsedTime
            }.ScheduleParallel();
        }

        private EntityCommandBuffer.ParallelWriter GetEntiyCommandBuffer(ref SystemState state)
        {
            var ecbSingleton = SystemAPI.GetSingleton<BeginSimulationEntityCommandBufferSystem.Singleton>();
            var ecb = ecbSingleton.CreateCommandBuffer(state.WorldUnmanaged);
            return ecb.AsParallelWriter();
        }
    }

    [BurstCompile]
    public partial struct ProcessSpawnerJob : IJobEntity
    {
        [NativeDisableUnsafePtrRestriction]public RefRW<RandomCom> Random;
        public EntityCommandBuffer.ParallelWriter Ecb;
        public double ElapsedTime;

        private void Execute([ChunkIndexInQuery] int chunkIndex, ref Spawner spawner)
        {
            if (spawner.NextSpawnTime < ElapsedTime)
            {
                Entity newEntity = Ecb.Instantiate(chunkIndex, spawner.Prefab);
                float3 pos = new float3(Random.ValueRW.random.NextFloat(-5f,5f), Random.ValueRW.random.NextFloat(-3f,3f),0);
                Ecb.SetComponent(chunkIndex, newEntity, LocalTransform.FromPosition(pos));
                spawner.NextSpawnTime = (float)ElapsedTime + spawner.SpawnRate;
            }
        }
    }
}
