本文介绍了学习数据结构算法中的图论部分，包括图的基本结构、存储方式（邻接矩阵与邻接表）、度的概念、深度优先遍历与环检测（有向图与无向图），以及关键的拓扑排序技巧。通过实例演示，逐步深入理解图的遍历策略和环检测算法的应用。
学习自：https://labuladong.gitee.io/algo/2/19/35/
终于开始了数据结构算法的学习…（😰数据结构）
一、图的基本结构
二、图的存储方式

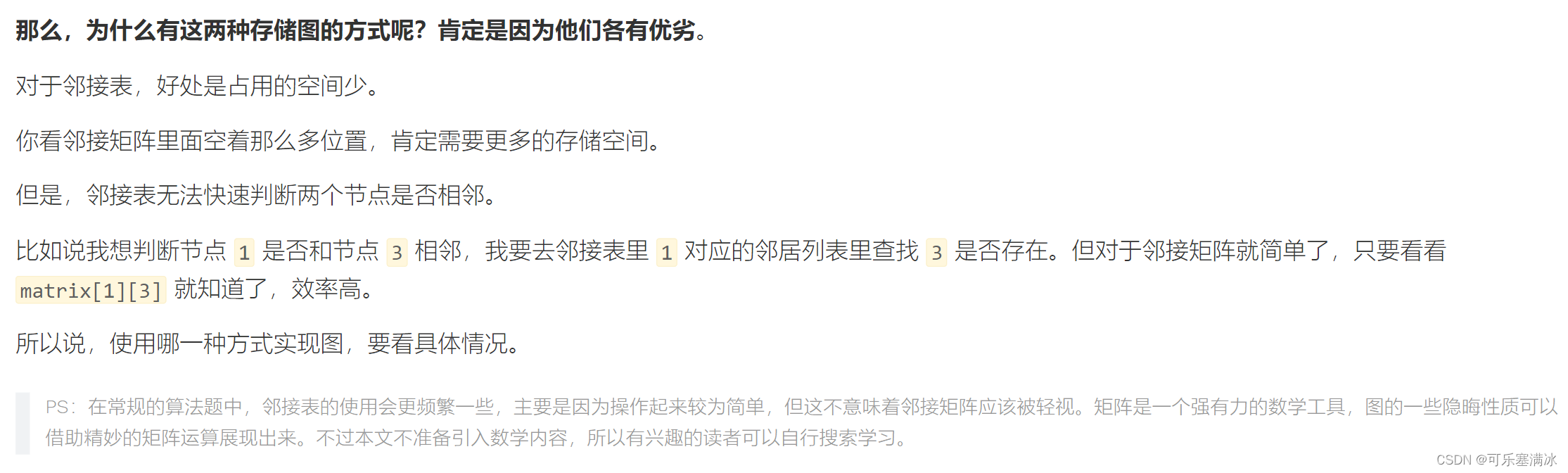

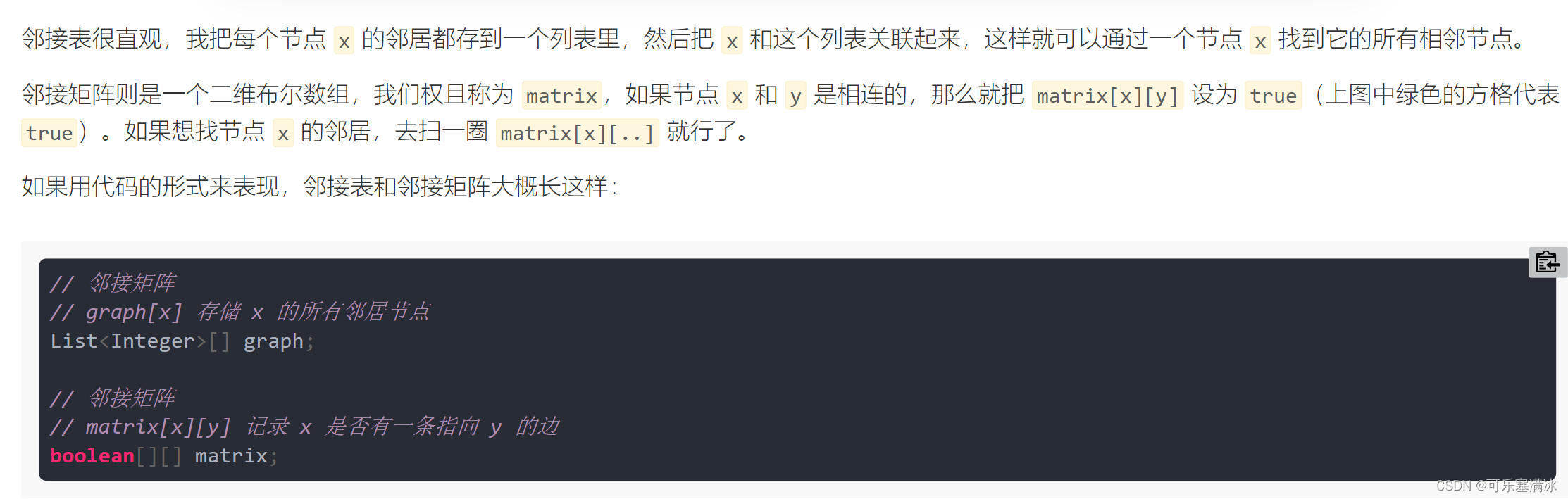

图结构的两种存储方式：
无向图的邻接矩阵一定是对称的。

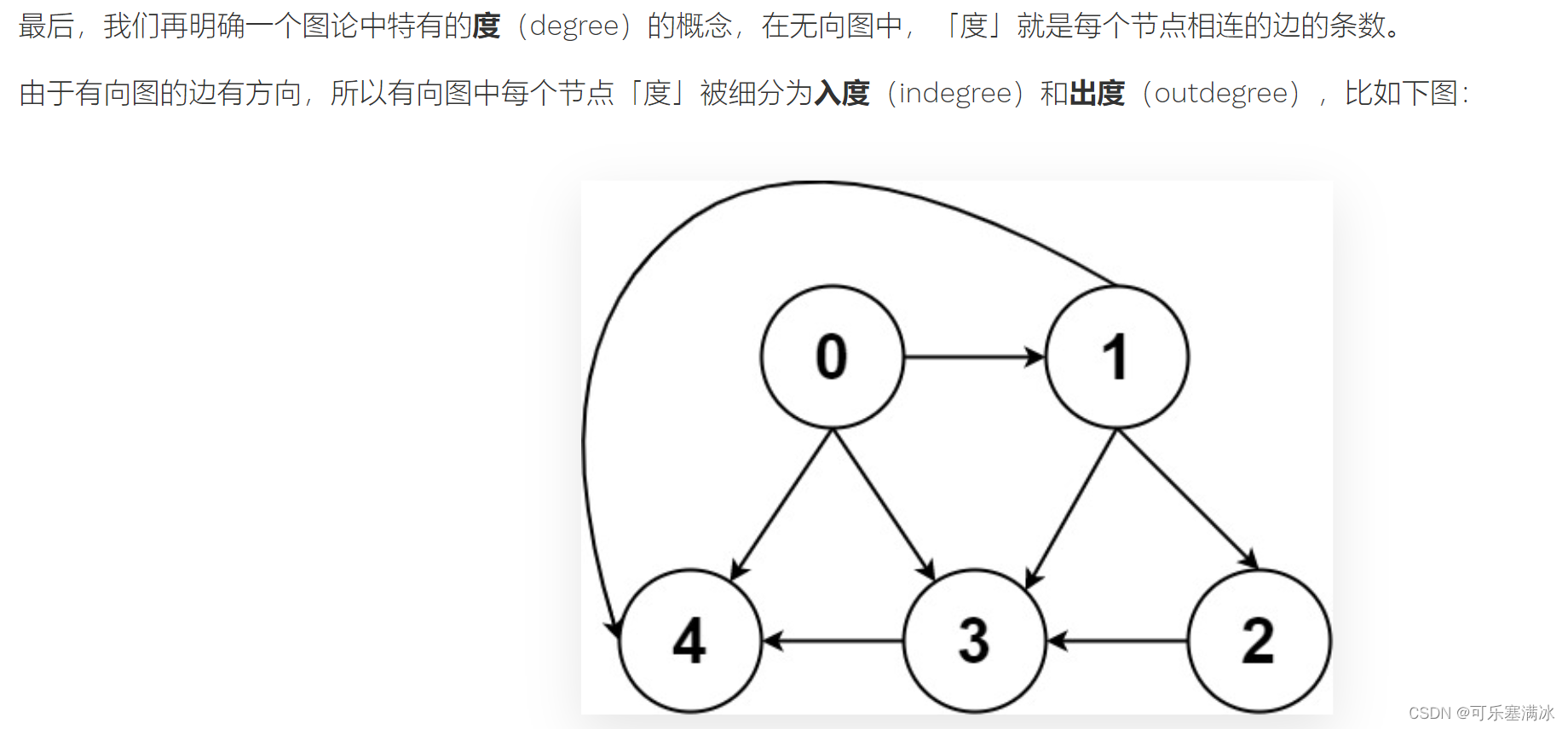

三、度

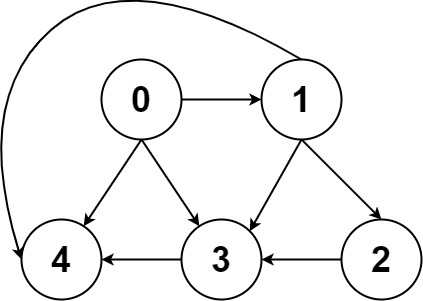

四、图的遍历
图和多叉树最大的区别是，图是可能包含环的，你从图的某一个节点开始遍历，有可能走了一圈又回到这个节点。
所以，如果图包含环，遍历框架就要一个 visited 数组进行辅助：
// 记录被遍历过的节点
boolean[] visited;
// 记录从起点到当前节点的路径
boolean[] onPath;
/* 图遍历框架 */
void traverse(Graph graph, int s) {
if (visited[s]) return;
// 经过节点 s，标记为已遍历
visited[s] = true;
// 做选择：标记节点 s 在路径上
onPath[s] = true;
for (int neighbor : graph.neighbors(s)) {
traverse(graph, neighbor);
}
// 撤销选择：节点 s 离开路径
onPath[s] = false;
}
上面的图遍历方式属于DFS，深度优先搜索。一定要把这里图的遍历与回溯算法区分开，不可混为一谈。
使用visited数组是为了避免有环图中的循环访问。
上述 GIF 描述了递归遍历二叉树的过程，在 visited 中被标记为 true 的节点用灰色表示，在 onPath 中被标记为 true 的节点用绿色表示。

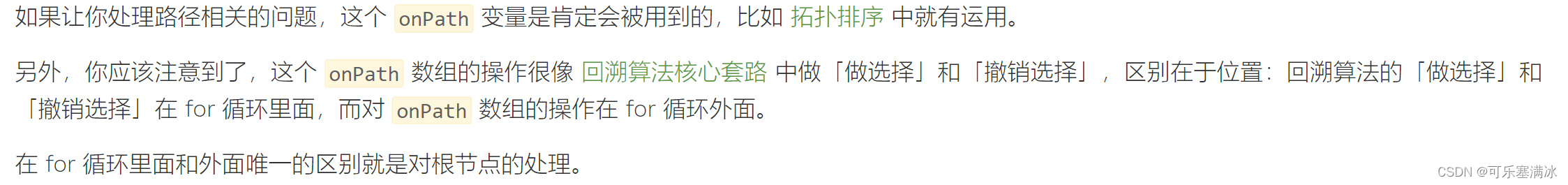

onPath的撤销操作，类似于回溯算法中的回溯，但是撤销的位置有所不同。onPath在for循环外面，回溯是在for循环里面。

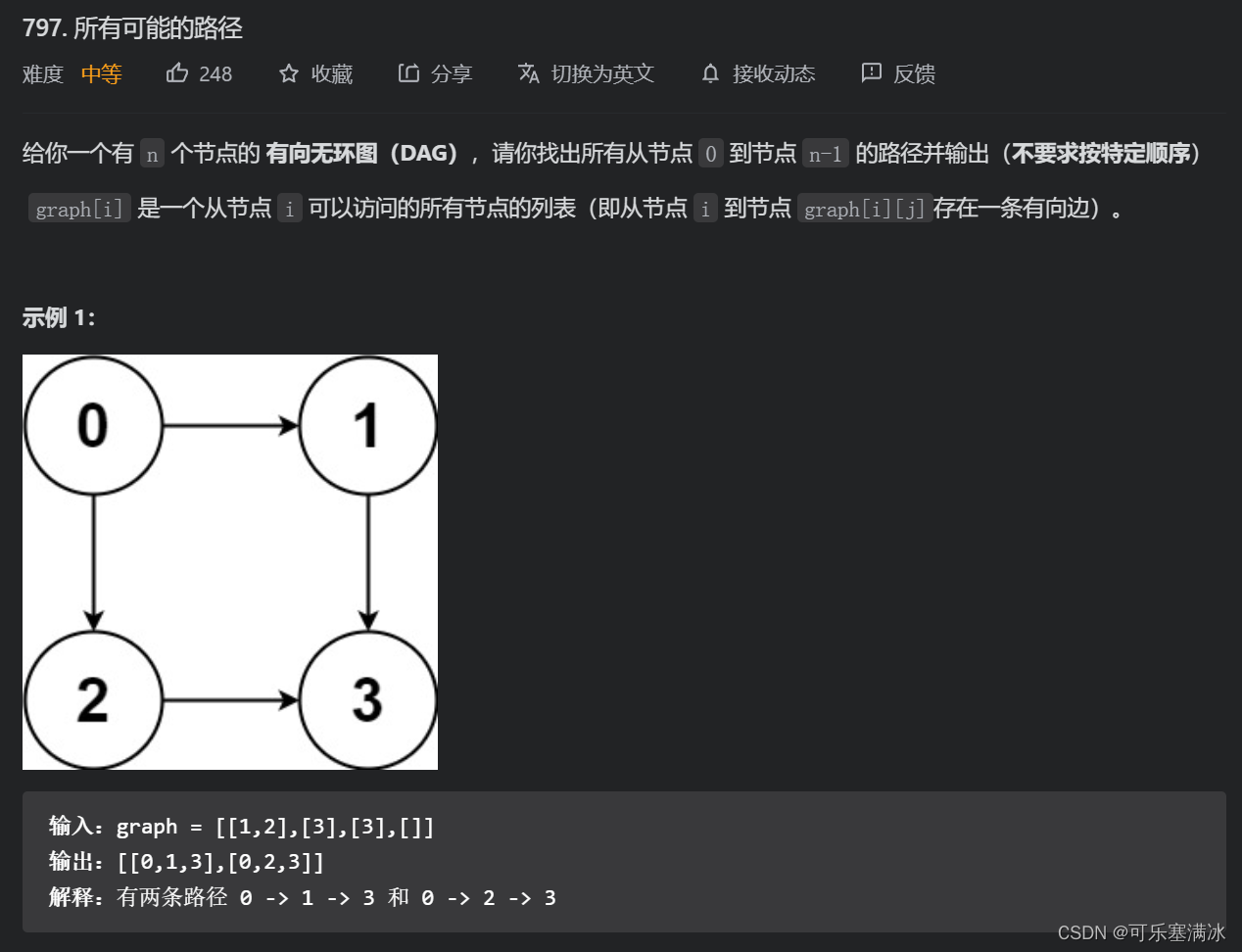

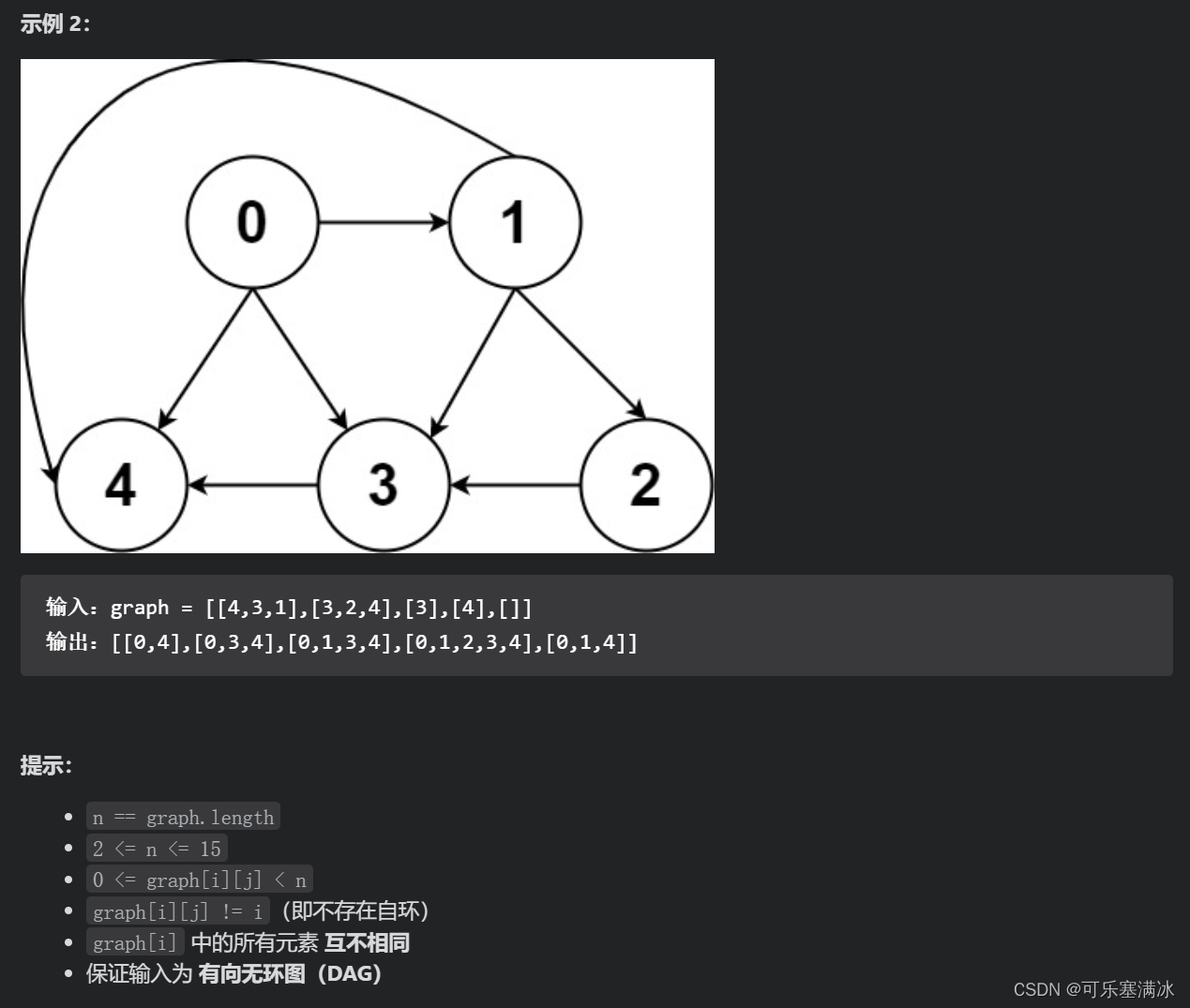

所有可能的路径（中等）
本题主要是考察对图的遍历，图结构是按照邻接表存储的，本题不存在环，所以不需要使用visited数组。
class Solution {
List<List<Integer>> ans = new LinkedList<>();
public List<List<Integer>> allPathsSourceTarget(int[][] graph) {
int n = graph.length;
LinkedList<Integer> tmp = new LinkedList<>();
tmp.add(0);
traverse(graph, 0, n, tmp);
return ans;
}
void traverse(int[][] graph, int s, int n, LinkedList<Integer> tmp) {
if (s == n - 1) {
// 说明到达了节点n-1
ans.add(new LinkedList(tmp));
return;
}
// 遍历该节点的下一个节点
for (int next : graph[s]) {
tmp.add(next);
traverse(graph, next, n, tmp);
tmp.removeLast();
}
}
}
一定要注意，递归遍历是遍历当前结点的相邻结点，移除结点是在for循环外部移除。
五、图的环检测
有向图的环检测

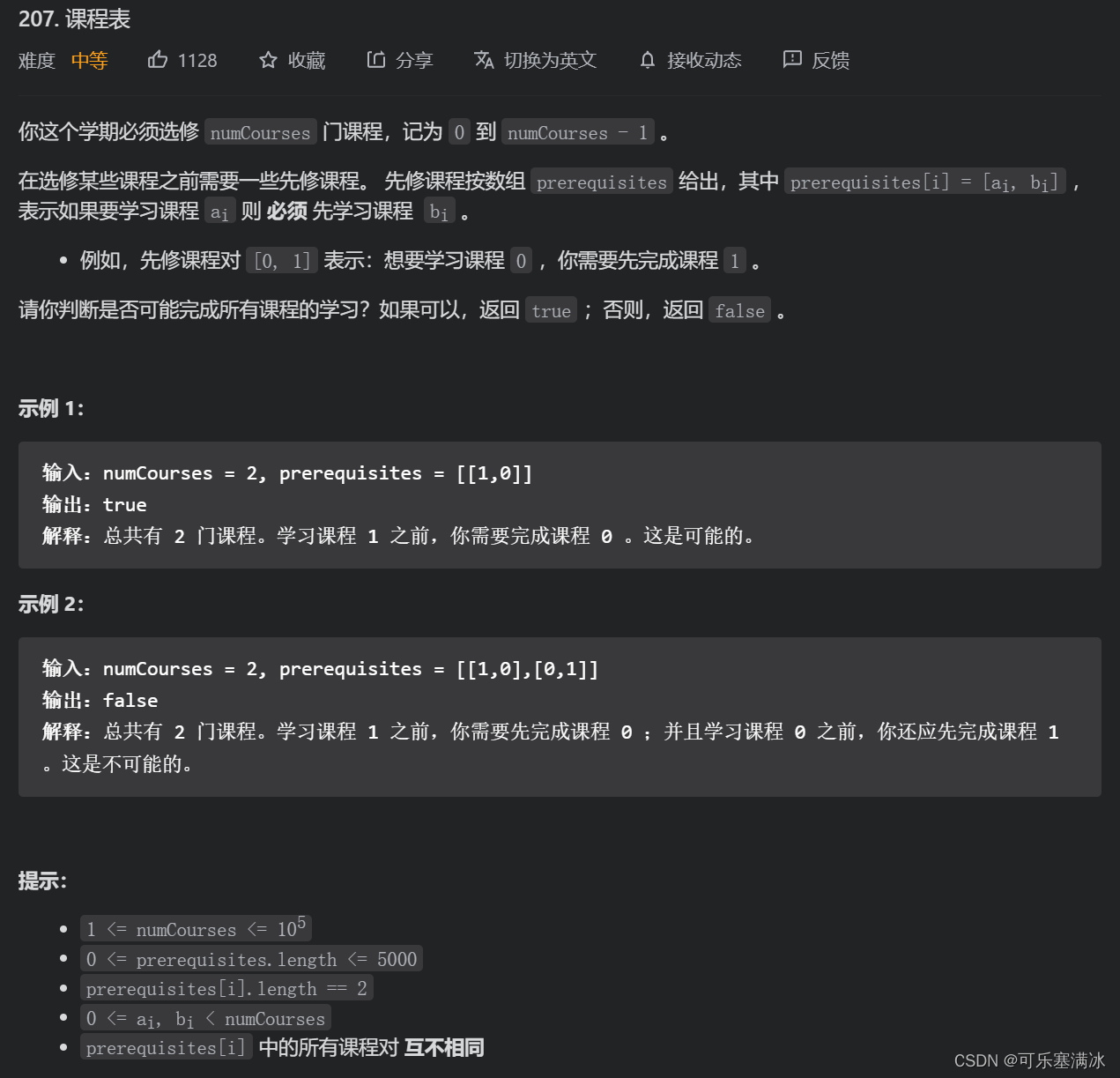

课程表（中等）
prerequisites = [[1,0]]，指的是学习1课程之前必须先学习课程0。 就相当于是一个图中，0指向1，代表必须修了0才能修1。
那么，是否能完成所有课程的学习，取决于这个图是否存在环？ 如果有环，那肯定就不能全部修完，存在重复依赖了。所以问题，就转换为检测图中的环。
首先需要存储图结构，图结构最好选用邻接表进行存储，可以使用下面的结构存储：
List<Integer>[] graph;
graph是一个列表，里面存储着图中的一个个结点，graph[0]代表0结点相连的结点情况。
建图函数可以仿照下面的方式书写：用List更加方便存储和删除，数组一直需要记录下标
List<Integer>[] builddGraph(int numCourses, int[][] prerequisites) {
// 图中有 numCourses 个结点
List<Integer>[] graph = new LinkedList[numCourses];
for (int i = 0; i < numCourses; i++) {
graph[i] = new LinkedList<>();
}
for (int[] edge : prerequisites) {
// [0,1]，0 <- 1，修 0之前必须先修 1
int from = edge[1], to = edge[0];
// 添加一条边从 from 指向 to
graph[from].add(to);
}
return graph;
}
图建好了，下面就是遍历。
// 防止遍历同一个节点
boolean[] visited;
// 从节点 s 开始 DFS 遍历，将遍历过的节点标记为true
void traverse(List<Integer>[] graph, int s) {
if (visited[s]) {
return;
}
/* 前序遍历代码位置 */
// 将当前节点标记为已遍历
visited[s] = true;
// DFS遍历与当前结点相连的结点
for (int t : graph[s]) {
traverse(graph, t);
}
/* 后续遍历代码位置 */
}
上面只是一个结点的遍历过程，由于本题中并不是所有结点都相连，所以必须得对每个结点都进行遍历。
// 防止重复遍历同一个节点
boolean[] visited;
boolean canFinish(int numCourses, int[][] prerequisites) {
List<Integer>[] graph = buildGraph(numCourses, prerequisites);
visited = new boolean[numCourses];
for (int i = 0; i < numCourses; i++) {
// 对每个结点都要进行dfs遍历
traverse(graph, i);
}
}
void traverse(List<Integer>[] graph, int s) {
// 代码见上文
}
现在可以思考如何判断这幅图中是否存在环。可以把 traverse 看做在图中节点上游走的指针，只需要再添加一个布尔数组 onPath 记录当前 traverse 经过的路径。
// 当前traverse经过的路径（为true的结点）
// 如果当前traverse遍历到的结点已经在onPath中出现过了，那就是成环了(onPath = true)
boolean[] onPath;
// 避免重复访问
boolean[] visited;
boolean hasCycle = false;
// DFS遍历
void traveeerse(List<Integer>[] graph, int s) {
if (onPath[s]) {
// 发现环
hasCycle = true;
}
// 有环，或者当前结点被访问，那就return
if (visited[s] || hasCycle) {
return;
}
// 结点s标记为已遍历
visited[s] = true;
// 当前结点加入路径中
onPath[s] = true;
// 开始遍历结点 s 相连的结点
for (int t : graph[s]) {
traveeerse(graph, t);
}
// 结点 s 遍历完成，回溯到上一个结点
onPath[s] = false;
}
类比贪吃蛇游戏，visited 记录蛇经过过的格子，而 onPath 仅仅记录蛇身。onPath 用于判断是否成环，类比当贪吃蛇自己咬到自己（成环）的场景。
综上，可以写出完整本题代码：
class Solution {
// 记录每个节点是否访问过
boolean[] vis;
// 记录当前访问路径上的节点
boolean[] onPath;
boolean hasCycle = false;
public boolean canFinish(int numCourses, int[][] prerequisites) {
// 如果要学习课程 ai 则 必须 先学习课程 bi
// 根据课程关系建图
List<Integer>[] graph = new LinkedList[numCourses];
int n = prerequisites.length;
for (int i = 0; i < numCourses; i++) graph[i] = new LinkedList<>();
for (int[] cur : prerequisites) {
// cur[1] -> cur[0]
// 有向图
graph[cur[0]].add(cur[1]);
}
vis = new boolean[numCourses];
onPath = new boolean[numCourses];
// 有环则说明不能完成
for (int i = 0; i < numCourses; i++) {
vis[i] = true;
onPath[i] = true;
dfs(graph, i);
onPath[i] = false;
}
return !hasCycle;
}
void dfs(List<Integer>[] graph, int cur) {
if (hasCycle) return; // 已经有环就不用再找了
for (int next : graph[cur]) {
// 一定要先判断onPath
// 如果要先判断vis,如果是onPath,一定也是vis,所以无法判断环
if (onPath[next]) {
hasCycle = true;
return;
}
if (vis[next]) continue;
// 记录全局节点访问情况
vis[next] = true;
// 记录当前路径的节点访问情况
onPath[next] = true;
dfs(graph, next);
// 回溯(只需要回溯当前路径上节点的访问情况)
onPath[next] = false;
}
}
}
更推荐的是使用BFS + 入度统计的方式判断环，因为这可以直接用于拓扑排序，此时队列中的出队顺序就是拓扑排序的结果：
class Solution {
public boolean canFinish(int numCourses, int[][] prerequisites) {
// 建图
List<Integer>[] graph = new LinkedList[numCourses];
for (int i = 0; i < numCourses; i++) graph[i] = new LinkedList<>();
// 统计每个节点的入度信息
int[] indegree = new int[numCourses];
for (int[] cur : prerequisites) {
// 学习a之前必须先学习b
graph[cur[1]].add(cur[0]);
indegree[cur[0]]++;
}
Queue<Integer> queue = new LinkedList<>();
// 先把入度=0的节点入队，它们是开始节点
for (int i = 0; i < numCourses; i++) {
if (indegree[i] == 0) {
queue.offer(i);
}
}
// 统计访问过的点
int visited = 0;
while (!queue.isEmpty()) {
int cur = queue.poll();
// 访问过的点++
visited++;
// 遍历与其相连的点
for (int next : graph[cur]) {
// 相连的点的入度--
indegree[next]--;
// 入度=0再入队
if (indegree[next] == 0) {
queue.offer(next);
}
}
}
return visited == numCourses;
}
}
本质是模拟逐个课程节点被删除的过程。
无向图的环检测
用上面的方法依然可以，一般无向图在建图时需要记录两条边，因为从1到2的同时，存在从2到1。在进行无向图的环检测时，只进行一条边的统计，比如1到2，只记录从1到2，而不记录从2到1，这样就可以实现环检测。
六、拓扑排序

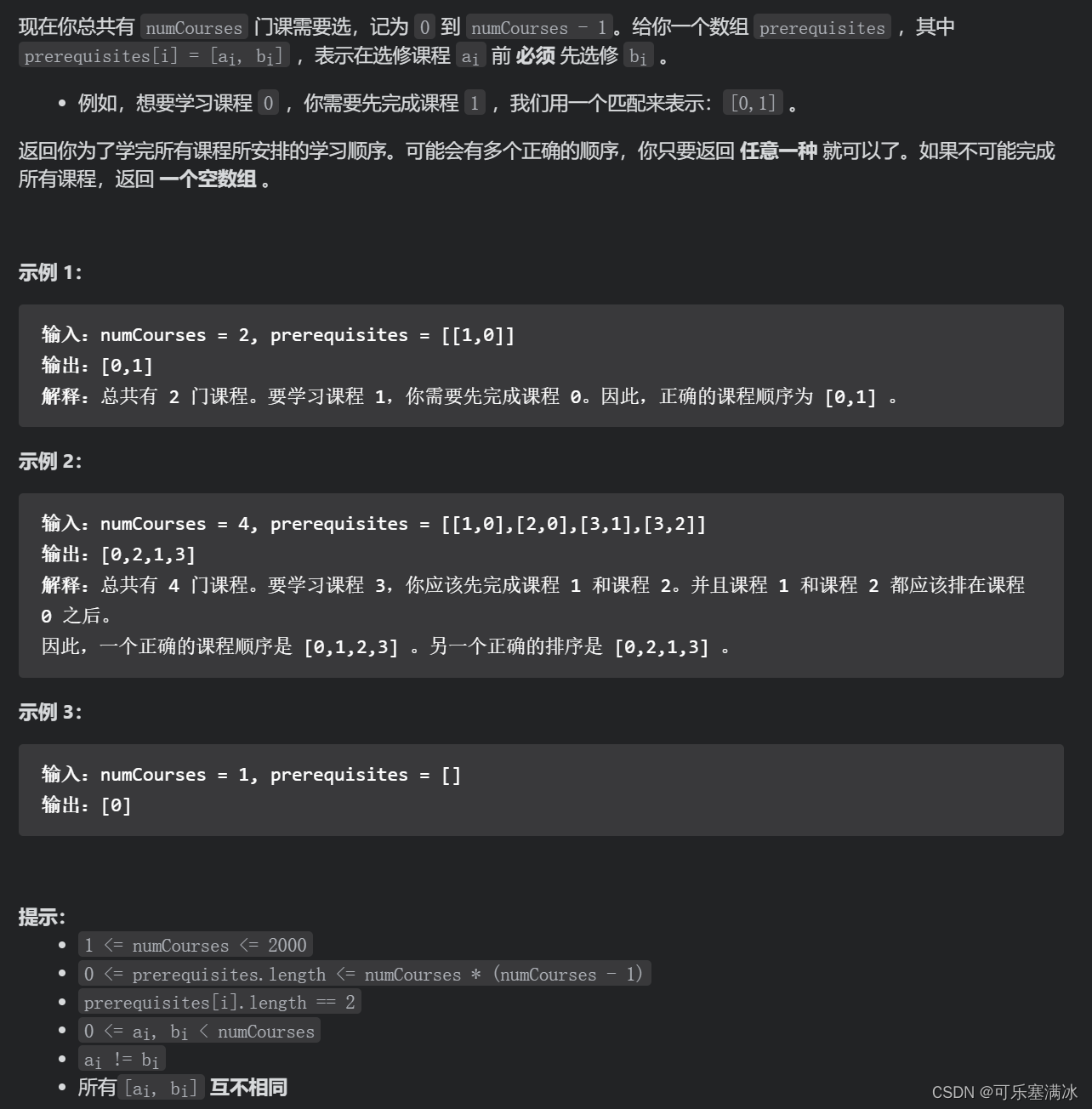

课程表Ⅱ（中等）
这一题是上一题的升级版，上一题只需要判断环，本题不仅要判断环，还要使用拓扑排序，确定出能够修完所有课的顺序。

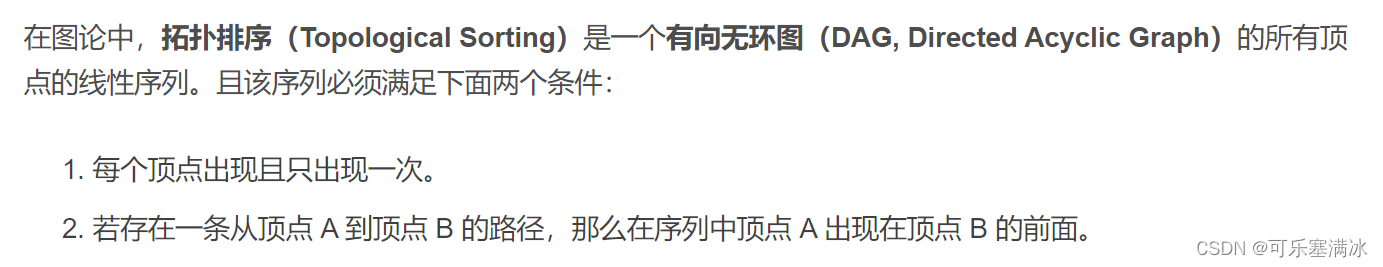

有向无环图（DAG）才有拓扑排序，非DAG图没有拓扑排序一说。

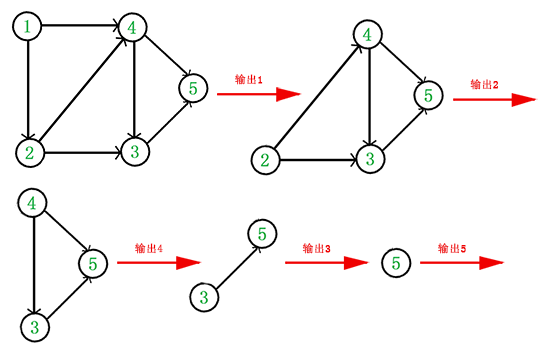

先看看如何生成拓扑排序：
1、从 DAG 图中选择一个 没有前驱（即入度为0）的顶点并输出。
2、从图中删除该顶点和所有以它为起点的有向边。
3、重复 1 和 2 直到当前的 DAG 图为空或当前图中不存在无前驱的顶点为止。后一种情况说明有向图中必然存在环。
于是，得到拓扑排序后的结果是 { 1, 2, 4, 3, 5 }。通常，一个有向无环图可以有一个或多个拓扑排序序列。
其实也不难看出来，如果把课程抽象成节点，课程之间的依赖关系抽象成有向边，那么这幅图的拓扑排序结果就是上课顺序。
其实特别简单，将后序遍历的结果进行反转，就是拓扑排序的结果。
后续内容见：图论算法二
