在设备对接涂鸦云端时，部分子设备需通过网关中转接入。要实现此功能，子设备和网关需建立拓扑关系。本文介绍了建立拓扑关系的三种方式，详细说明了网关设备侧管理拓扑关系的协议内容，包括绑定、删除子设备，建立、删除、查询拓扑关系及通知拓扑变更等交互流程。

在设备对接涂鸦的云端过程中，一部分设备由于自身资源或硬件配置，无法直接连接云端。而是需要通过网关进行中转，由网关代理实现和云端进行数据交互，间接实现设备接入云端。这样的设备也称为子设备。

要想实现网关代理子设备接入云端，子设备和网关需要先建立关联关系，也称为 拓扑关系。

方式对比

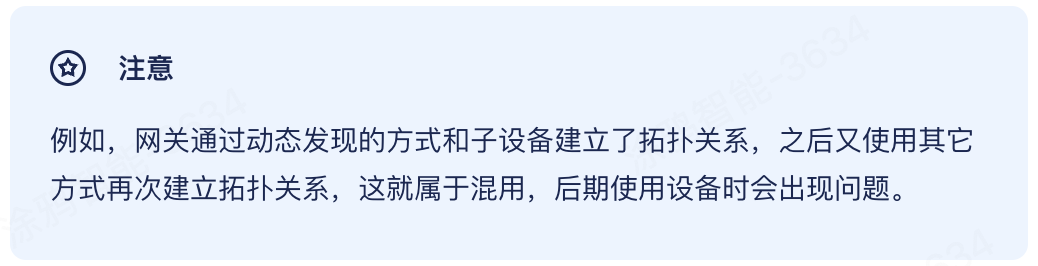

建立拓扑关系有三种方式，您可以根据实际情况，选择其中一种，并且注意不要混用。

名称适用场景接口特点
动态发现
  • 无法事先获取子设备信息，无法提前在云端注册子设备和烧录注册信息。
  • 网关能发现子设备，动态向云端注册子设备并建立拓扑。
网关绑定子设备全自动
网关建立拓扑
  • 事先获取子设备信息，并在云端注册子设备。
  • 拿到子设备注册信息后，烧录到子设备或者网关里面。
  • 网关发现子设备，调用云端接口建立拓扑关系。
建立拓扑关系半自动
平台管理
  • 事先获取子设备信息，并在云端注册子设备。
  • 在云端上建立拓扑关系。
建立拓扑关系全手动

本文主要介绍用于网关设备侧管理拓扑关系的协议内容，并详细说明每个协议。

网关绑定子设备（动态发现）

网关动态发现子设备，请求云端注册子设备并建立拓扑关系，云端返回请求结果。这对应方式对比章节的 动态发现 方式。

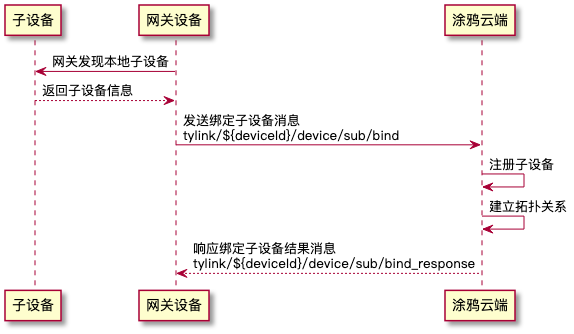

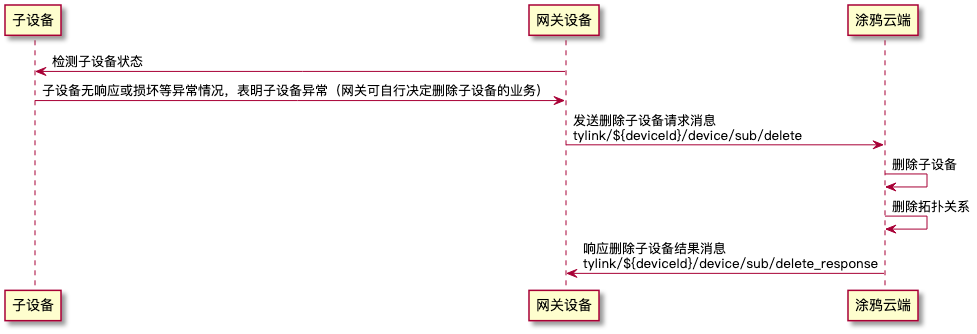

交互流程

拓扑关系管理

设备发送消息

设备检测到子设备连接，主动向云端发送绑定子设备消息。

topic: tylink/${deviceId}/device/sub/bind

{
    "msgId":"45lkj355123****",
    "time":1626197189600,
    "version":"1.0",
	"data":[
      {
        "productId":"a123b456****",
        "clientId":"123455asdf****"
      },
      {
        "productId":"a123b457****",
        "clientId":"453455asdf****"
      }
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起子设备绑定的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
dataArray子设备参数列表是多个子设备绑定参数，子设备数量不超过 100 个。
data[].productIdString子设备的产品 ID是需要绑定在子设备的产品 ID。
data[].clientIdString设备端唯一 ID是此处主要用于子设备硬件的唯一标识，可以是设备的 MAC、SN 等，至少保证产品下唯一，将显示在 设备管理 > 注册 ID 字段。

设备接收消息

设备订阅接收绑定子设备消息回复。

topic: tylink/${deviceId}/device/sub/bind_response

{
    "msgId":"45lkj3551234****",
    "time":1626197189640,
    "version":"1.0",
    "code":0,
	"data":[
      {
        "productId":"a123b456****",
        "clientId":"123455****",
        "deviceId":"6c828cba434ff40c07****"
      },
      {
        "productId":"a123b457****",
        "clientId":"123456****",
        "deviceId":"6c828cba434ff40c07****"
      }
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起子设备绑定的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
codeNumber响应状态码否
  • 0 代表成功，默认值。
  • 非 0 代表失败。
dataArray子设备绑定结果列表是-
data[].productIdString产品 ID是子设备的产品 ID。
data[].clientIdString子设备硬件的唯一表示 ID是子设备的唯一标识，需保证产品下唯一。
data[].deviceIdString云端分配的唯一设备 ID是同一个 clientId、同一个网关设备 ID，多次绑定只会生成同一个设备 ID，否则会重新生成一个新的设备 ID。

状态码说明

状态码说明
0默认状态，代表成功。
1001服务异常。
1002请求参数校验不合法。
1004设备不存在。
2401产品不存在。
2402网关绑定了多个设备组。
2403拓扑信息存在，子设备信息不存在。
2404授权码数量不足， 获取授权码失败。
2405获取网关设备组异常。
2406子设备重新注册时，必须先解绑。
2410同一个网关绑定子设备的数量，不能超过 2000 个。

网关删除子设备

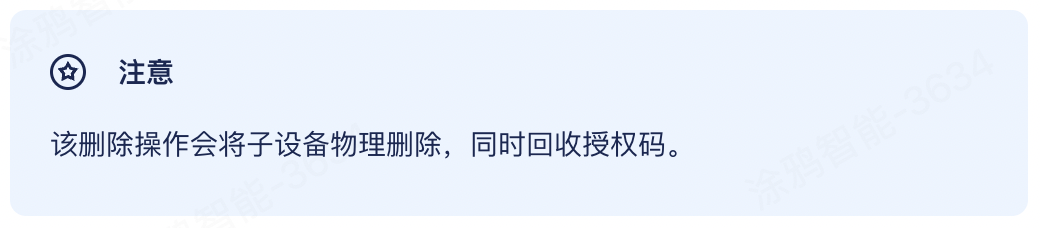

网关通过动态发现注册的子设备，可支持网关请求云端删除对应的子设备。云端接收到该请求后，会校验并删除该子设备，同时删除网关和子设备的拓扑关系。由于是设备端发起的删除操作，针对已绑定家庭或资产的子设备，支持网关直接删除子设备。

交互流程

拓扑关系管理

设备发送消息

Topic：tylink/${deviceId}/device/sub/delete

消息内容

{
    "msgId":"45lkj355123****",
    "time":1626197189600,
    "version":"1.0",
	"data":[
      "devId123455as****",
      "devId123456ty****"
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起删除子设备的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
dataArray待删除的子设备 ID 列表是子设备 ID 列表，设备数量不超过 10。

设备接收消息

Topic：tylink/${deviceId}/device/sub/delete_response

消息内容

{
    "msgId":"45lkj355123****",
    "time":1626197189640,
    "version":"1.0",
  	"code":0,
	"data":[
      "devId123455as****",
      "devId123456ty****"
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起删除拓扑关系的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
codeNumber响应状态码否0 代表成功，非 0 代表失败，默认 0。
dataArray被删除的子设备 ID 列表。是/

状态码说明

状态码说明
0默认状态，代表成功。
1001服务异常。
1004设备记录不存在。
2407子设备列表为空。
2408子设备数量超限。

建立拓扑关系

对于已经在云端注册的子设备，拿到子设备注册信息后烧录到子设备。网关运行后动态发现子设备，请求云端建立拓扑关系，云端返回请求结果。这对应方式对比章节中的 网关建立拓扑 方式。

交互流程

拓扑关系管理

设备发送消息

topic：tylink/${deviceId}/device/topo/add

{
    "msgId":"45lkj355123****",
    "time":1626197189600,
    "version":"1.0",
	"data":[
      {
        "productId":"a123b456****",
        "deviceId":"123455asdf****",
        "sign":"adstewq35324ds****",
        "signMethod":"HmacSHA256",
        "timestamp":"16067836521"
      },
      {
        "productId":"a123b457****",
        "deviceId":"123456****",
        "sign":"adstewq35324ds****",
        "signMethod":"HmacSHA256",
        "timestamp":"16067836521"
      }
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起建立拓扑关系的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
dataArray子设备参数列表是多个子设备拓扑参数, 子设备数量不能超过 100 个。
data[].productIdString子设备的产品 ID是-
data[].deviceIdString子设备的设备 ID是注册设备时，获取的设备 ID，云端分配的唯一 ID。
data[].signMethodString签名算法是签名算法, 当前仅支持 HmacSHA256。
data[].timestampString时间戳是签名时间戳，10 位秒级或 13 位毫秒级。
data[].signString签名是使用 signMethod 对内容进行签名。例如，HmacSHA256（content, deviceSecret）, content 的内容如：productId= a123b456****|deviceId=123455asdf****|timestamp=${签名时间戳}, deviceSecret 为 涂鸦 IoT 开发平台 设备管理中展示的 DeviceSecret 字段。

设备接收消息

topic：tylink/${deviceId}/device/topo/add_response

{
    "msgId":"45lkj355123****",
    "time":1626197189640,
    "version":"1.0",
  	"code":0,
	"data":[
      {
        "productId":"a123b456****",
        "deviceId":"6c828cba434ff40c07****"
      },
      {
        "productId":"a123b457****",
        "deviceId":"6c828cba434ff40c07****"
      }
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起建立拓扑关系的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
codeNumber响应状态码否
  • 0 代表成功，默认值。
  • 非 0 代表失败。
dataArray建立拓扑关系成功的结果列表。是-
data[].productIdString子设备的产品 ID。是-
data[].deviceIdString子设备的设备 ID。是-

状态码说明

状态码说明
0默认状态，代表成功。
1001服务异常。
1004设备记录不存在。
2407子设备列表为空。
2408子设备数量超限。
2409签名验证失败。
2410同一个网关绑定子设备的数量，不能超过 2000 个。

删除拓扑关系

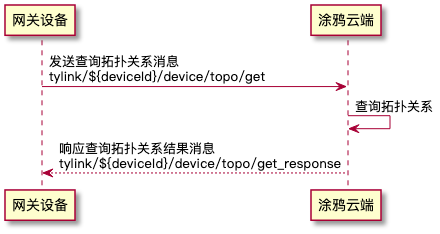

网关请求云端删除与指定子设备的拓扑关系，云端返回请求结果。该请求不会删除子设备。删除拓扑关系后，子设备还能和该网关或其它网关再次建立拓扑关系。

交互流程

拓扑关系管理

设备发送消息

topic：tylink/${deviceId}/device/topo/delete

{
    "msgId":"45lkj355123****",
    "time":1626197189600,
    "version":"1.0",
	"data":[
      "devId123455as****",
      "devId123456ty****"
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起删除拓扑关系的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
dataArray待删除的子设备 ID 列表是子设备 ID 列表, 设备数量不超过 100 个。

设备接收消息

topic：tylink/${deviceId}/device/topo/delete_response

{
    "msgId":"45lkj355123****",
    "time":1626197189640,
    "version":"1.0",
  	"code":0,
	"data":[
      "devId123455as****",
      "devId123456ty****"
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起删除拓扑关系的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
codeNumber响应状态码否
  • 0 代表成功，默认值。
  • 非 0 代表失败。
dataArray被删除的子设备 ID 列表是-

状态码说明

状态码说明
0默认状态，代表成功。
1001服务异常。
1004设备记录不存在。
2407子设备列表为空。
2408子设备数量超限。

查询拓扑关系

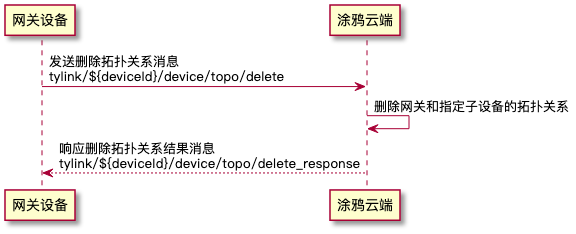

网关请求云端查询拓扑关系，云端返回请求结果。

交互流程

拓扑关系管理

设备发送消息

topic：tylink/${deviceId}/device/topo/get

{
    "msgId":"45lkj355123****",
    "time":1626197189600,
    "version":"1.0",
	"data":{
      "startId": 0,
      "pageSize": 20,
      "devIds":[
        "devId123455as****",
        "devId123456ty****"
      ]
    }
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起查询拓扑关系的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
codeNumber响应状态码否
  • 0 代表成功，默认值。
  • 非 0 代表失败。
data.startIndexIdNumber本次查询子设备列表起始值否默认为 0，从第一条开始查询。如果查询第二页, 则该值为第一页查询结果最后一条记录的索引 ID。第三页及以后，以此类推。
data.pageSizeNumber每次查询的设备数量否默认及最大查询数量均为 100 个。
data.devIdsArray本次查询子设备 ID 列表否子设备 ID 列表，设备数量不超过 100 个。

设备接收消息

topic：tylink/${deviceId}/device/topo/get_response

{
    "msgId":"45lkj355123****",
    "time":1626197189640,
    "version":"1.0",
  	"code":0,
	"data":[
      {
        "productId":"a123b456****",
        "deviceId":"6c828cba434ff40c074***",
        "indexId": 1
      },
      {
        "productId":"a123b457****",
        "deviceId":"6c828cba434ff40c074***",
        "indexId": 2
      }
    ]
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是发起拓扑关系查询的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，上报和订阅消息通过该值建立应答关系。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
codeNumber响应状态码否
  • 0 代表成功，默认值。
  • 非 0 代表失败。
dataArray子设备列表是-
data[].productIdString子设备的产品 ID是-
data[].deviceIdString子设备的设备 ID是-
data[].indexIdNumber索引 ID是每页最后一条记录的索引 ID，作为下一页查询的 startIndexId。

状态码说明

状态码说明
0默认状态，代表成功。
1001服务异常。
1004设备不存在。
2408子设备数量超限。

通知拓扑关系变更

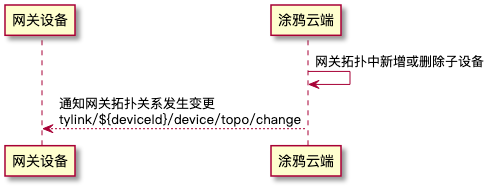

云端变更拓扑关系，如往拓扑关系中新增子设备，或把子设备从拓扑关系中删除，发送消息通知网关。

交互流程

拓扑关系管理

设备接收消息

topic：tylink/${deviceId}/device/topo/change

{
    "msgId":"45lkj355123****",
    "time":1626197189600,
	"data":{
      "addDevIds":[
           "devId123asdf****",
           "devId456tyiy****"
        ],
       "delDevIds":[
           "devId789****",
           "devIdyiy****"
        ]
    }
}

参数说明

参数类型说明必选备注
${deviceId}String设备 ID是拓扑关系发生变更的网关设备 ID。
versionString协议版本否默认 1.0，当前仅支持 1.0。
msgIdString消息 ID是总长度不超过 32 位的字符，消息的唯一 ID。
timeNumber消息时间戳是消息发送时的 Unix 时间戳，10 位秒级或 13 位毫秒级。
dataobject业务数据是-
data.addDevIdsArray新增的子设备 ID 列表否子设备数量不超过 100 个。
data.delDevIdsArray删除的子设备 ID 列表否子设备数量不超过 100 个。
