因为vtkIntersectionPolyDataFilter 交线算法有问题所以改为 OCCT BRepAlgoAPI_Section交线算法。

OCCT 生成一个正方体和球体

BRepPrimAPI_MakeBox brepBox = new BRepPrimAPI_MakeBox(new Pnt(0,0,0),10,10,10);
vtkPolyData boxData = OcctConvert.TopoDsShapeToPolyData(brepBox.Shape());

BRepPrimAPI_MakeSphere brepSphere = new BRepPrimAPI_MakeSphere(new Pnt(5,5,5),6);
vtkPolyData sphereData = OcctConvert.TopoDsShapeToPolyData(brepSphere.Shape());

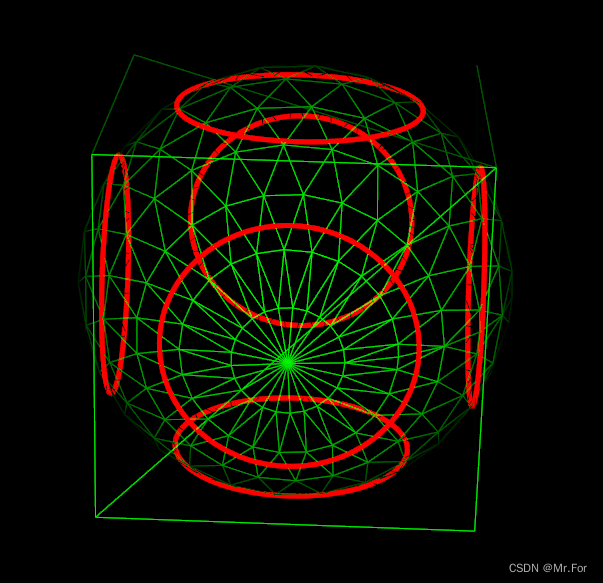

执行OCCT 交线算法

BRepAlgoAPI_Section brepSection = new BRepAlgoAPI_Section(brepBox.Shape(), brepSphere.Shape());
brepSection.ComputePCurveOn1(true);
brepSection.Approximation(true);
brepSection.Build();

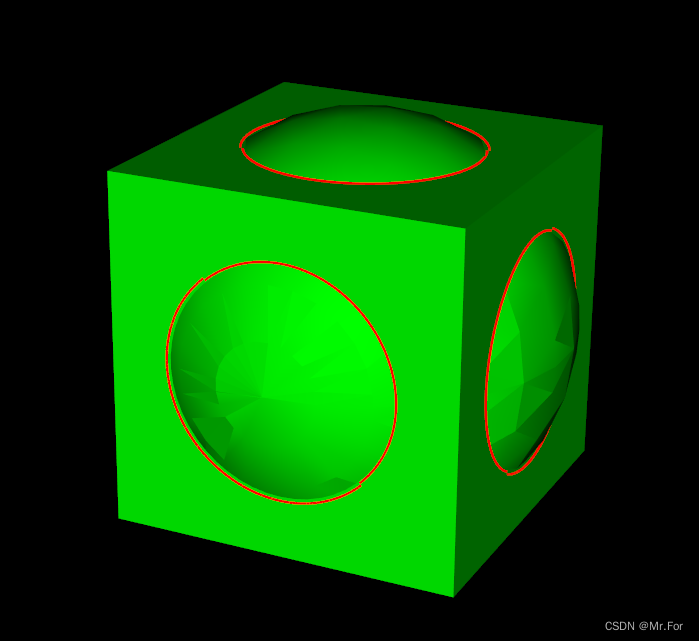

OCCT 交线转换为 vtk

因为OCCT 的 Edge 可能是无序的所以先排序，其次几何上明显是相连的Edge Chains存储时却不是相连，Chains 可以看做是vtk 的连通域，所以要对Edge 进行连通域的分类。

        public static vtkPolyData ChainEdgeList(TopoDS_Shape shape)
        {
            var order = new ShapeAnalysis_WireOrder();
            List<TopoDS_Edge> edges = ShapeEdges(shape);

            foreach (var edge in edges)
            {
                var first = BRep_Tool.Pnt(TopExp.FirstVertex(edge));
                var last = BRep_Tool.Pnt(TopExp.LastVertex(edge));
                if (edge.Orientation() == TopAbs_Orientation.FORWARD)
                    order.Add(first.Coord, last.Coord);
                else
