STM32-光敏传感器实验

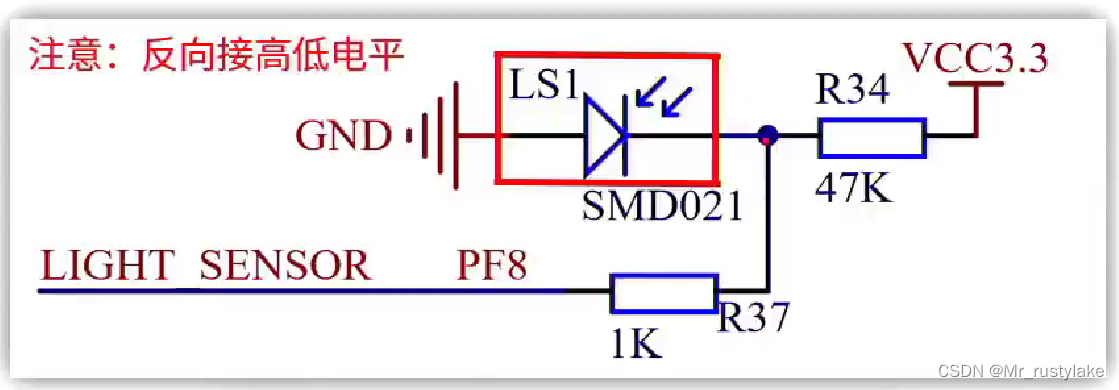

光敏传感器的主要是光敏二极管，核心是PN结，利用了光电效应，对光强很敏感，有单向导电性，工作时需要加反向电压。光照越强，等效电阻越小。

实验要求通过ADC3通道6（PF8）采集光敏二极管的电压，然后转换为0~100的光纤强度值并显示在液晶屏上。

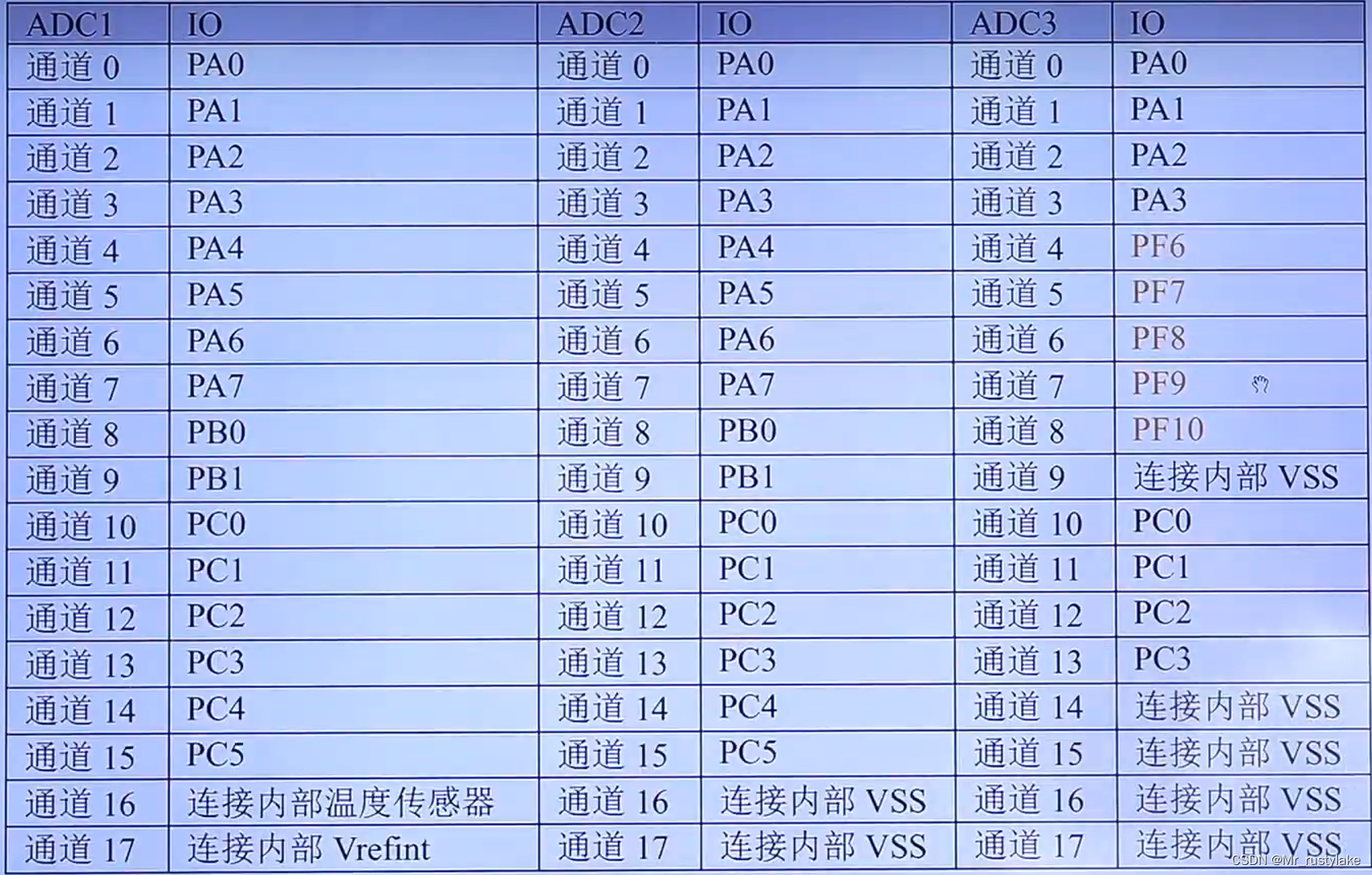

由下图可知对于的通道是PF8

  首先确定我们的最小刻度，Vref = 3.3V，所以0V <= Vin <= 3.3V，所以最小刻度是3.3V / 4096（2^12）。

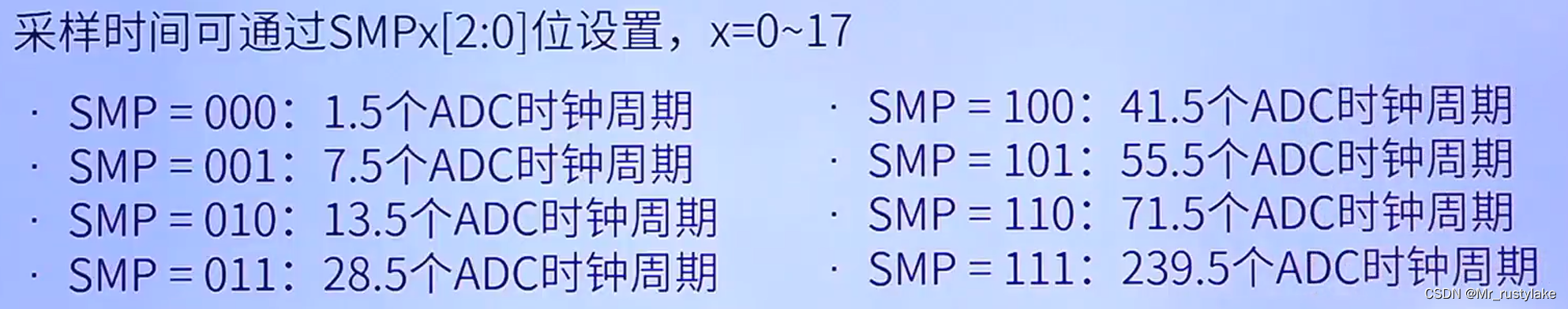

接下来确定转换时间。采样时间239.5个ADC时钟周期为例，可以得到转换时间为21us。

时间转换公式参考如下公式：Tcvtmin=（12.5+X）周期=(12.5 + X)/(12MHz)=21us。

因为使用的是单通道，所以不使用扫描模式。因为未使用到DMA，所以使用单次扫描模式。

由于光敏二极管是光照越强，阻值越小，获取的电压值与光强关系成负相关，所以在处理数据的时候需要在取互补的部分。



接下来编写我们的函数代码：

接下来编写函数文件代码adc_l.c：

#include "./BSP/ADC/adc_l.h"

ADC_HandleTypeDef g_adc_handl
