UML类图

一、类的表示

在UML类图中，类使用包含类名、属性和方法且带有分割线的矩形来表示，如下图示：

---

1.1、类的属性的表示方式

可见性 名称 : 类型 [ = 缺省值]

注意：[ ]中的内容表示可选；

可见性	表示方式
+	public
-	private
#	protected/friendly

例如：下图表示一个Student类：

class Student {
	public:
		String Name;
	private:
		int Age;
	protect:
		char Sex;
	...
};

---

1.2、类的方法的表示方式

可见性 名称（参数列表）[ : 返回类型]

注意：[ ]中的内容表示可选；

可见性	表示方式
+	public
-	private
#	protected/friendly

例如，下图表示一个Student类：

class Student {
	...
	public:
		void method1(Object par);
	private:
		int method2(int par1,int par2[])
	protect:
		String method3();
};

---

二、类与类之间关系的表示方式

2.1、关联关系

关联关系又可进一步分为单向关联、双向关联和自关联

2.1.1、单向关联

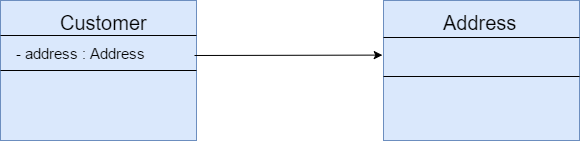

单向关联在UML类图中用一个带有箭头的实线表示，如下图示：

上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现；

2.1.2、双向关联

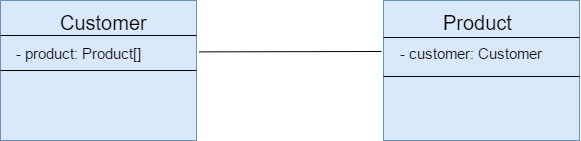

双向关联在UML类图中用一个不带箭头的实线表示，如下图示：

从上图中很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。上图中在Customer类中维护一个Product数组，表示一个顾客购买了哪些产品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

2.1.3、自关联

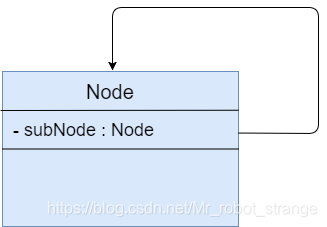

自关联在UML类图中用一个带有箭头且指向自身的直线表示，如下图示：

上图的意思是Node类包含类型为Node的成员变量，也就是“自己包含自己”

---

2.2、聚合关系

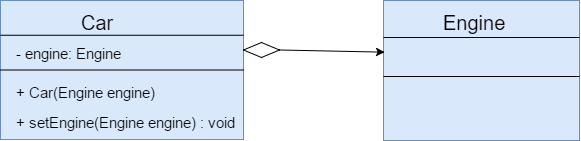

聚合关系在UML中用带有空心菱形和箭头的实线表示，如下图示：

聚合关系强调“整体”包含“部分”，但是“部分”可以脱离“整体”而单独存在。比如上图中汽车包含了发动机（Car类中包含了一个Engine类型的成员变量），而发动机脱离了汽车也能单独存在。

---

2.3、组合关系

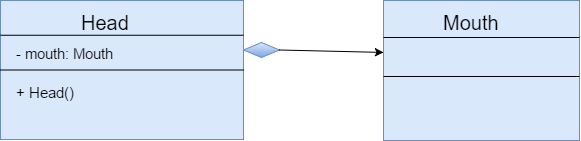

组合关系在UML中用带有实心菱形和箭头的实线表示，如下图示：

组合关系与聚合关系非常类似，但是最大的不同在于，组合关系中的“部分”脱离了“整体”便不复存在。在上图中，嘴是头的一部分且不能脱离头而单独存在。

---

2.4、依赖关系

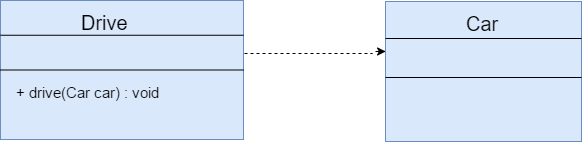

依赖关系在UML中用带有箭头的虚线表示，如下图示：

类Driver的drive方法只有传入一个Car对象才能发挥作用，因此说Drive类依赖于Car类。

---

2.5、继承关系

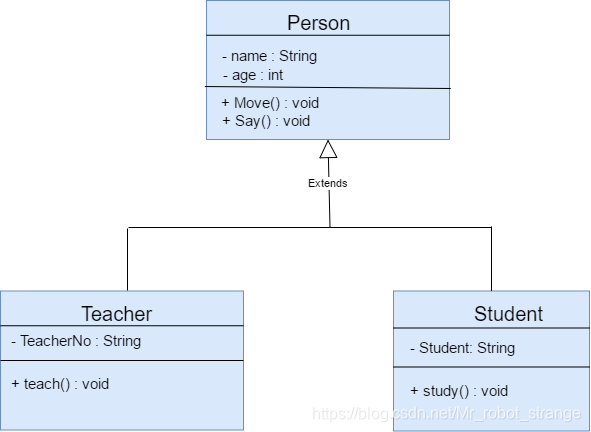

继承关系对应的是extend关键字，在UML类图中用带空心三角形的实线表示，如下图示：

Student类与Teacher类都继承自Person类

---

2.6、接口实现关系

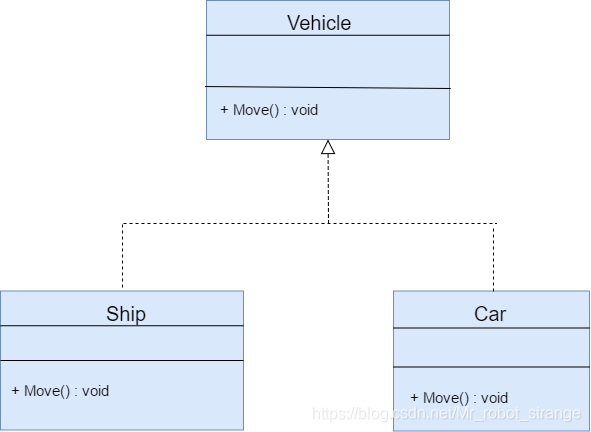

接口实现关系对应与implement关键字，在UML类图中用带有空心三角形的虚线表示，如下图示：
