QT自定义控件--滑动按钮

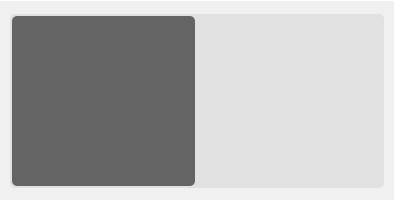

一、效果展示

二、绘制过程

2.1、控件分析

滑动按钮主要由背景框和滑块组成。当点击按钮的时候，滑块就会滑到另一边，相应的背景框和滑块的颜色都会发生切换，所以可以将任务细分为三个：绘制背景框、绘制滑块、实现点击滑动。

2.2、原理详解

滑动按键的功能是：点击按钮时，滑块会滑动到另一边；为了捕捉点击动作就必须写一个按钮点击事件mousePressEvent()。为了实现滑块平滑的移动，可以使用定时器逐次移动（例如每10ms移动1/50的移动距离）。产生点击之后，将按钮的状态翻转，再计算出滑块的目标位置，并开启定时器实现逐次移动，移动要根据滑块的初始位置和目标位置来判断：当开关关闭时发生点击，滑块要向右滑动，初始位置+=移动步长，直到初始位置等于目标位置；当开关开启时发生点击，滑块要向左滑动，初始位置-=移动步长，直到初始位置等于目标位置。然后每次定时器计时到达就触发重绘事件，因为绘制滑块时会参考初始位置，所以就实现了滑块平滑的移动。

2.3、绘制背景框

void SwitchButton::drawBg(QPainter *painter)
{
    painter->save();

    painter->setPen(Qt::NoPen);
    if (!checked)
    {
        painter->setBrush(bgColorOff);
    }
    else
    {
        painter->setBrush(bgColorOn);
    }
	painter->drawRoundedRect(rect(), rectRadius, rectRadius);

    painter->restore();
}

2.4、绘制滑块

void SwitchButton::drawSlider(QPainter *painter)
{
    painter->save();

    painter->setPen(Qt::NoPen);
    if (!checked) {
        painter->setBrush(sliderColorOff);
    } else {
        painter->setBrush(sliderColorOn);
    }
    int sliderWidth = width() / 2 - space * 2;
    int sliderHeight = height() - space * 2;
    QRect sliderRect(startX + space, space, sliderWidth , sliderHeight);
    painter->drawRoundedRect(sliderRect, rectRadius, rectRadius);

    painter->restore();
}

2.5、其余代码

SwitchButton::SwitchButton(QWidget *parent): QWidget(parent)
{
    checked = false;

	//开、闭时背景颜色
    bgColorOff = QColor(225, 225, 225);
    bgColorOn = QColor(250, 250, 250);

	//开、闭时滑块颜色
    sliderColorOff = QColor(100, 100, 100);
    sliderColorOn = QColor(100, 184, 255);

    space = 2;  //背景间隔
    rectRadius = 5;

    step = width() / 50;  //步长

	//起始、目标位置
    startX = 0;
    endX = 0;

    timer = new QTimer(this);
    timer->setInterval(10);
    connect(timer, SIGNAL(timeout()), this, SLOT(updateValue()));

    setFont(QFont("Microsoft Yahei", 10));
}

void SwitchButton::mousePressEvent(QMouseEvent *)
{
    checked = !checked;
    emit checkedChanged(checked);

    //每次移动的步长为宽度的 50分之一
    step = width() / 50;

    //状态切换改变后自动计算终点坐标
    if (checked)
    {
        endX = width() - width() / 2;
    }
    else
    {
        endX = 0;
    }

    timer->start();
}


void SwitchButton::updateValue()
{
    if (checked) {
        if (startX < endX) {
            startX = startX + step;
        } else {
            startX = endX;
            timer->stop();
        }
    } else {
        if (startX > endX) {
            startX = startX - step;
        } else {
            startX = endX;
            timer->stop();
        }
    }

    update();
}

void SwitchButton::resizeEvent(QResizeEvent *)
{
    //每次移动的步长为宽度的 50分之一
    step = width() / 50;

    //尺寸大小改变后自动设置起点坐标为终点
    if (checked)
    {
    	startX = width() - width() / 2;
    }
    else
    {
        startX = 0;
    }

    update();
}

void SwitchButton::paintEvent(QPaintEvent *)
{
    //绘制准备工作,启用反锯齿
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);

    //绘制背景
    drawBg(&painter);
    //绘制滑块
    drawSlider(&painter);
}
