本文详细介绍如何在Keil5环境下为STM32F103C8T6单片机搭建固件库，包括下载固件库、新建工程、移植库文件、配置工程及Keil设置等步骤，最后通过点亮LED灯验证库搭建成功。

文章目录

一、前言
二、搭建库步骤
三、测试

一、前言

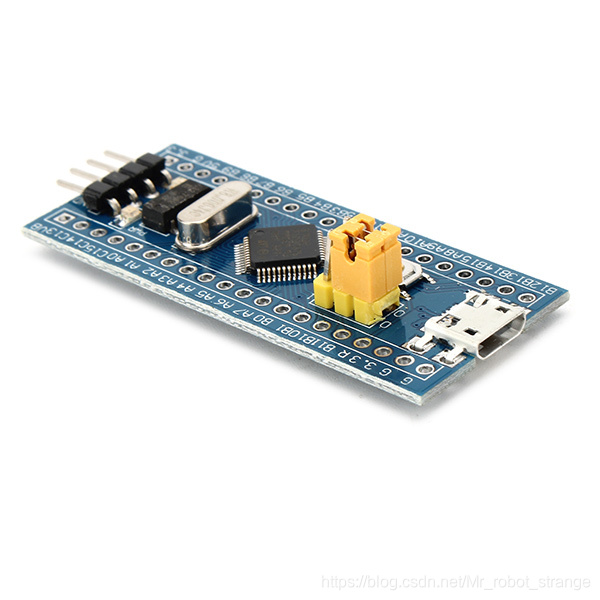

单片机型号：STM32F103C8T6
开发环境：Keil5

在这里插入图片描述

二、搭建库步骤

2.1、下载固件库

库文件名：STM32F10x_StdPeriph_Lib_V3.5.0

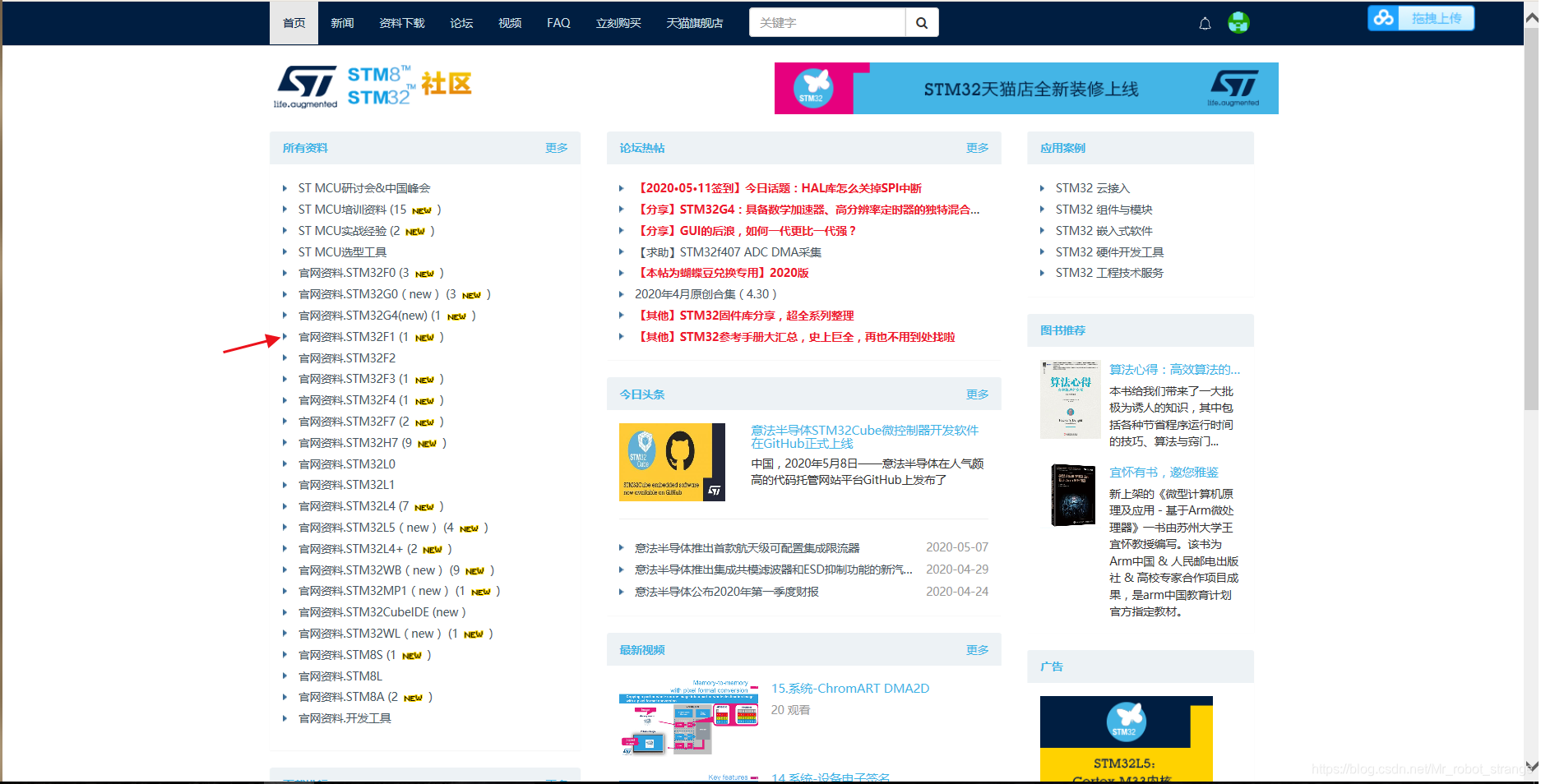

方式1：去ST社区下载：ST社区
在这里插入图片描述
方式2：百度网盘分享：提取码：mm3e

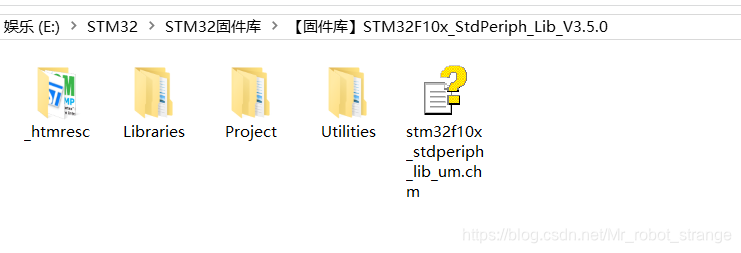

下载下来的固件库结构如下图所示：
在这里插入图片描述

2.2、新建工程文件夹及工程

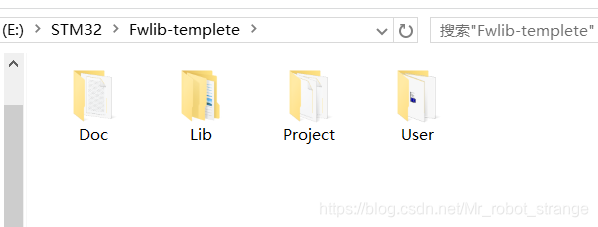

在桌面新建一个文件夹，名字任意，我将其命名为Fwlib-templete(固件库模板)，然后在此文件夹中新建如下几个文件夹
在这里插入图片描述

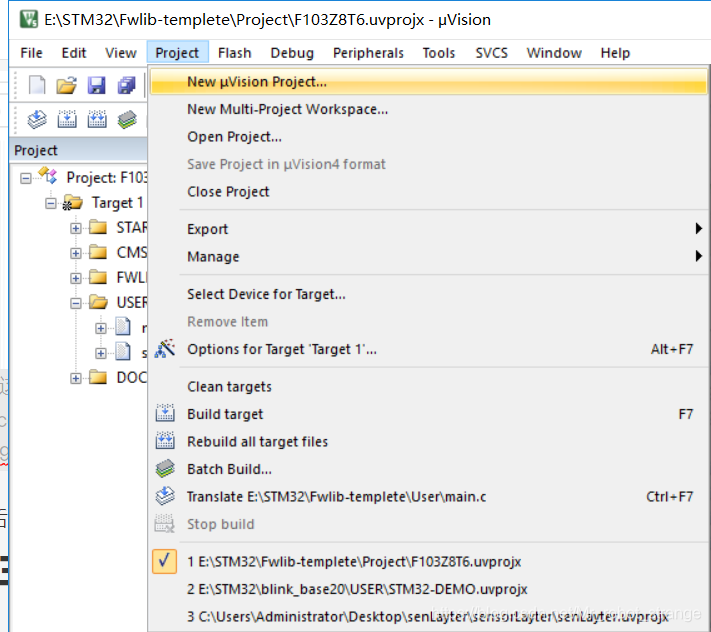

然后打开Keil5,新建工程->新建工程（选择刚刚在桌面新建的Fwlib-templete文件夹下的Project）

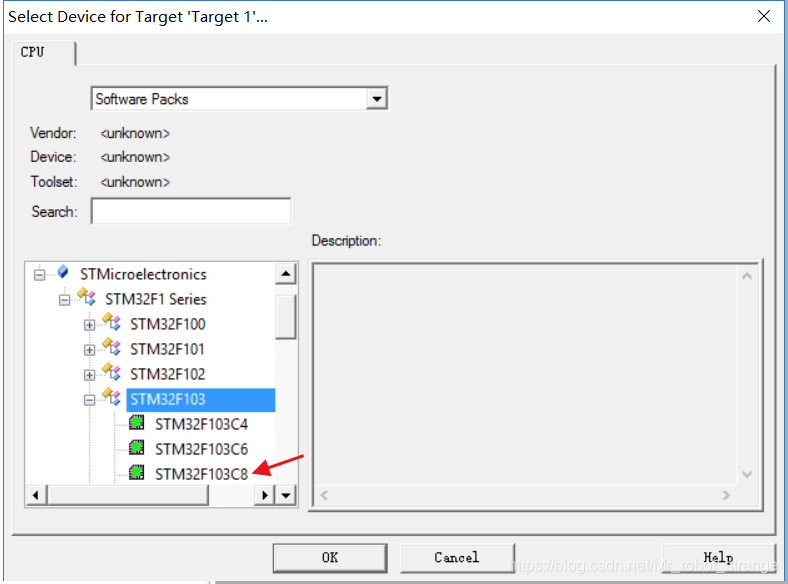

然后会弹出如下窗体，让我们选择芯片型号

根据自己的单片机型号进行选择，在此选择STM32F103C8

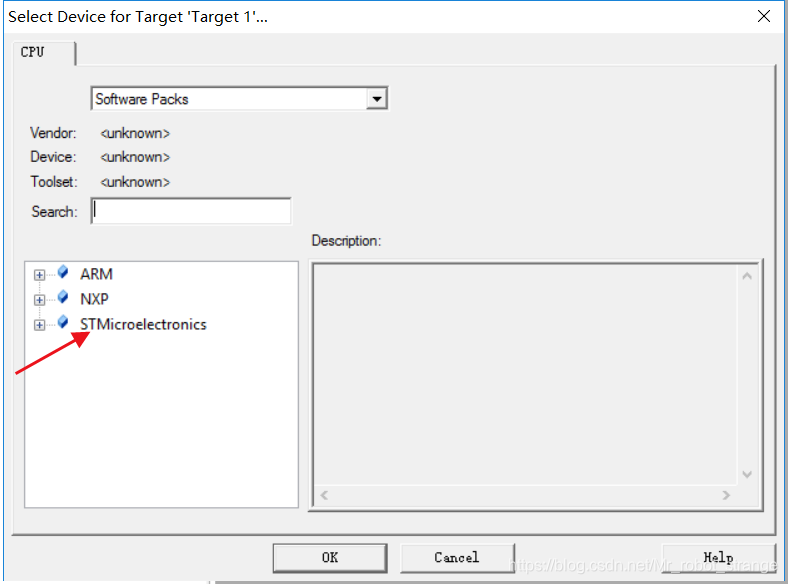

注意：Keil5默认是没有STMicroelectronics这个包的，这个需要我们自己手动下载安装

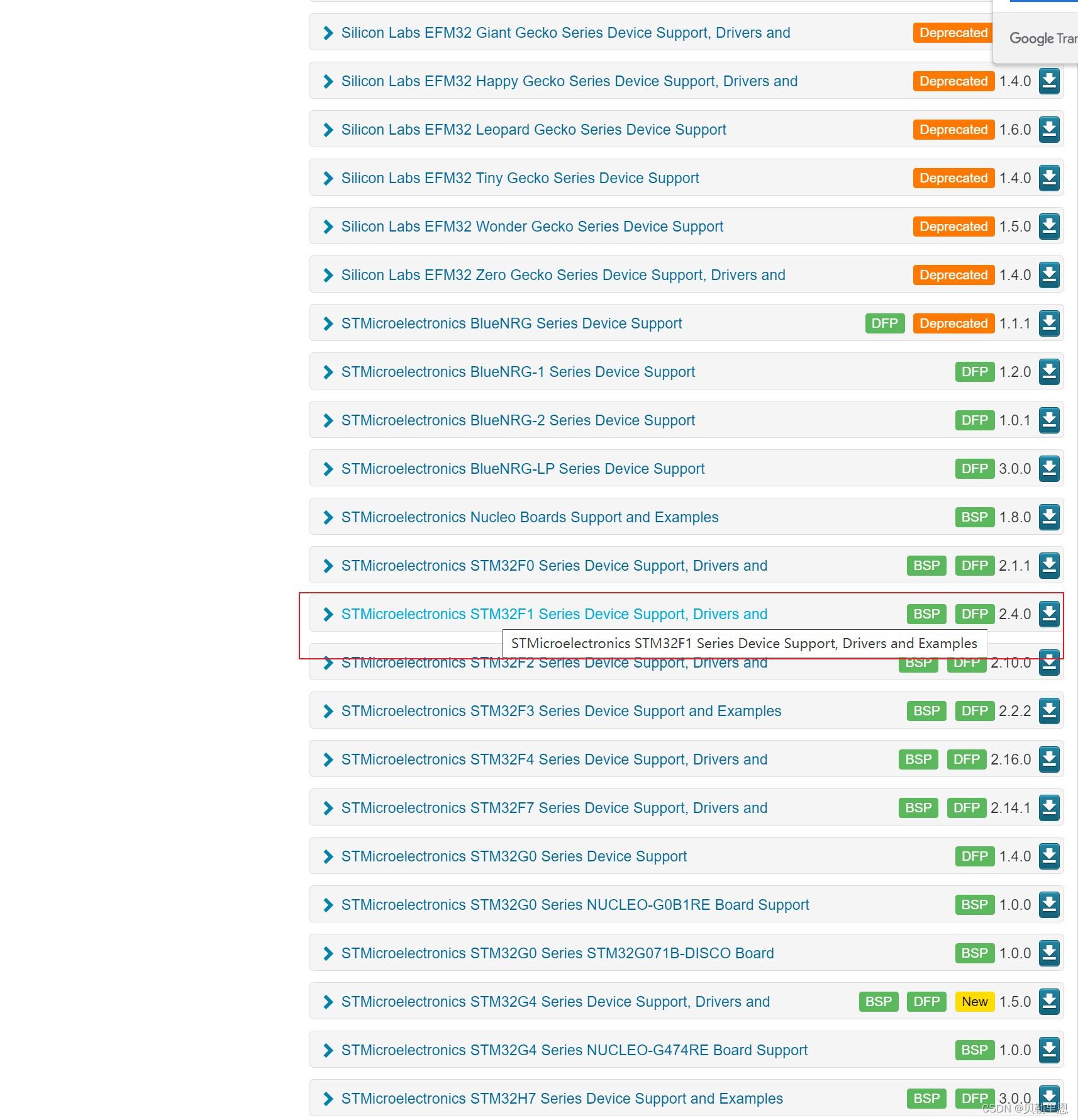

Keil官网下载链接: http://www.keil.com/dd2/pack/
在这里插入图片描述

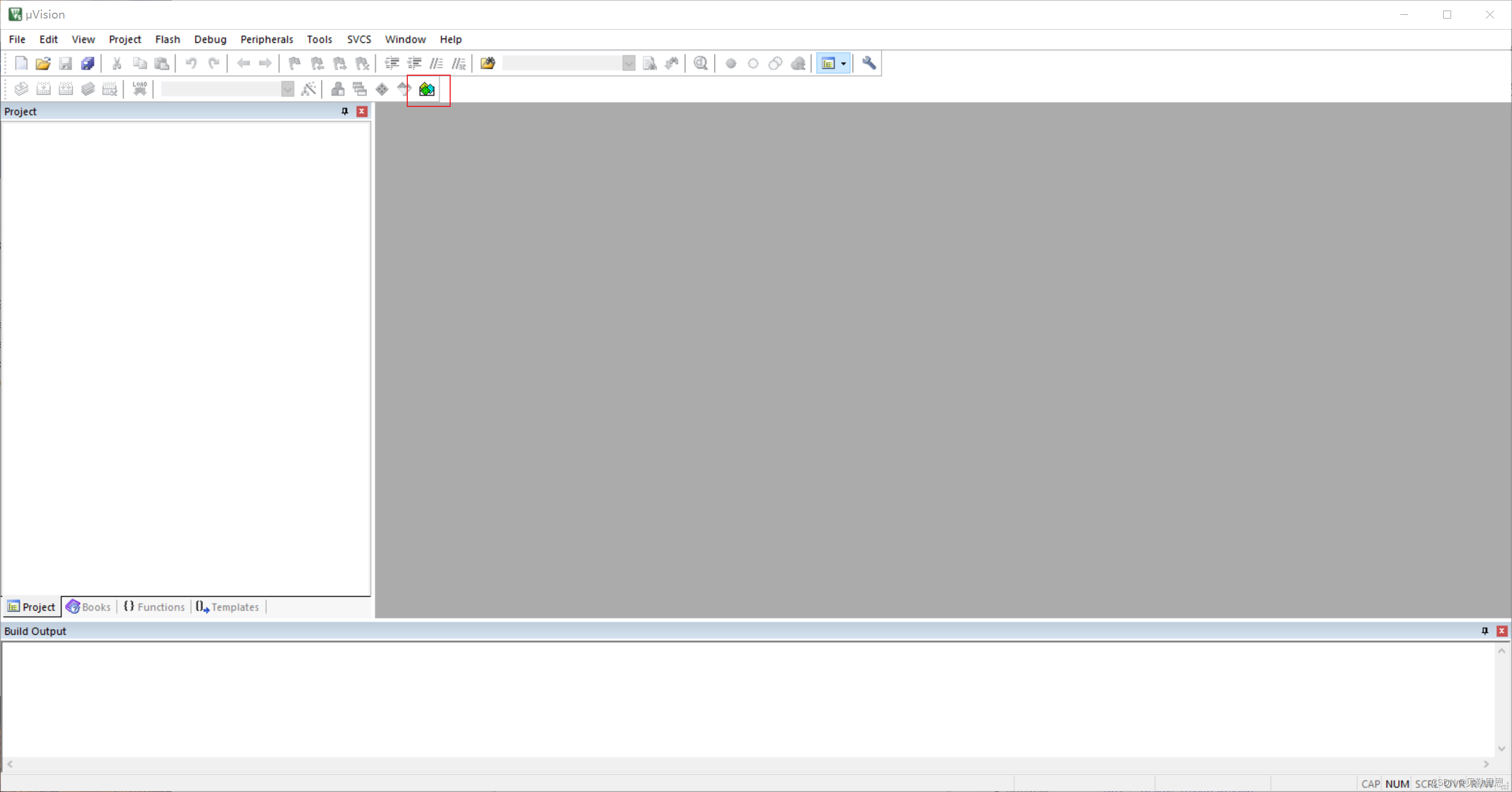

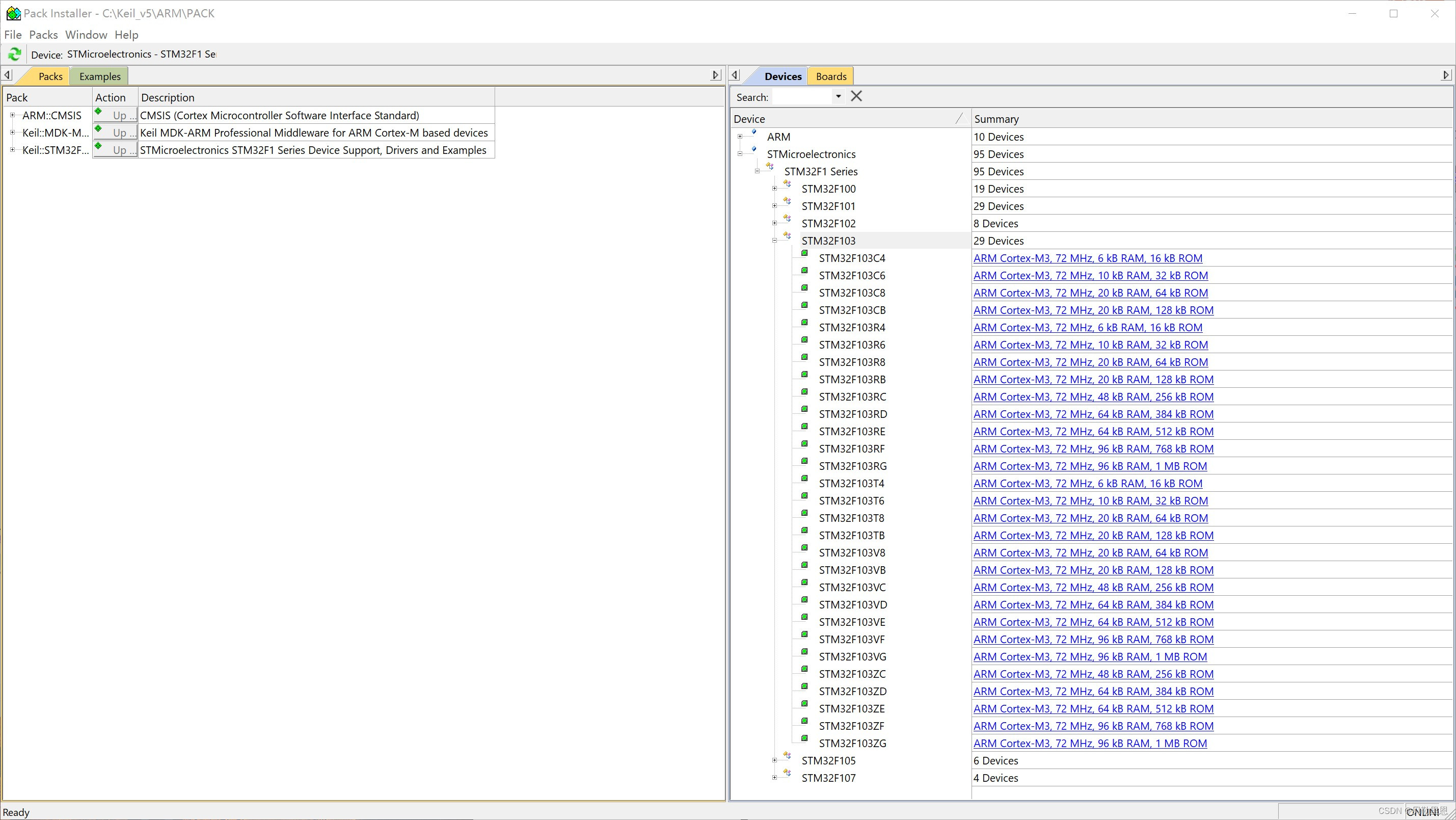

下载完成之后点击这个按钮将下载的库导入keil5（点击file–>点击import）

导入成功之后可以看到右侧有了STM32F1系列芯片

在这里插入图片描述

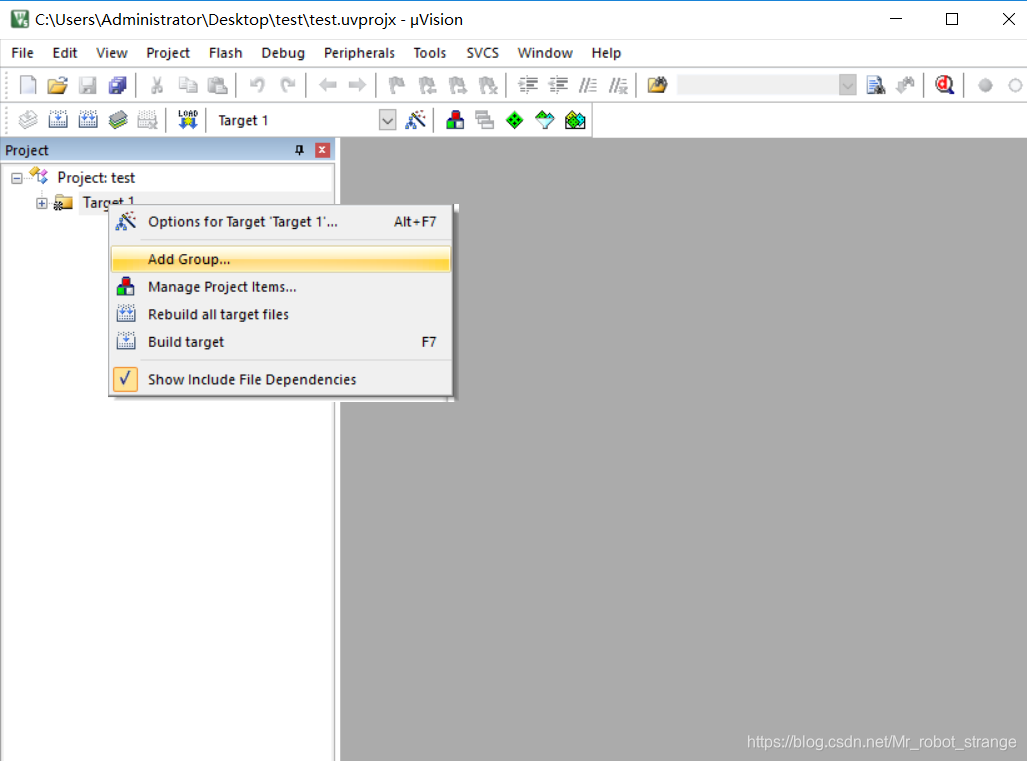

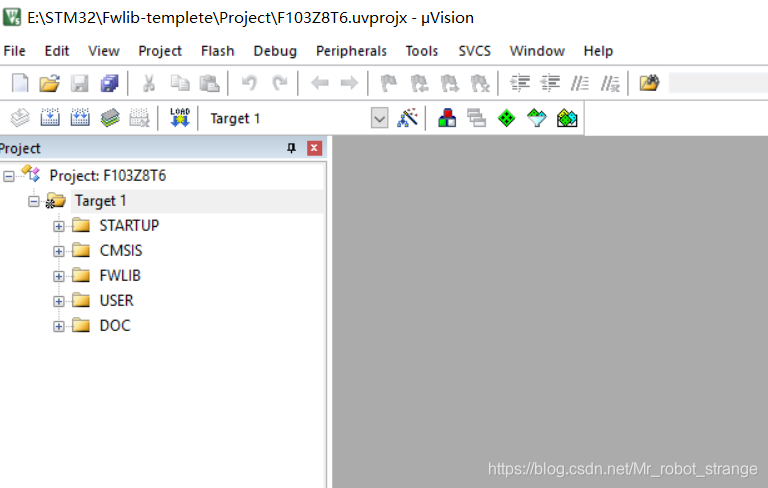

然后直接点击OK就可以了，接着开始在工程中新建文件夹（缓慢双击可重命名）

新建文件夹目标如下图所示：

2.3、移植固件库

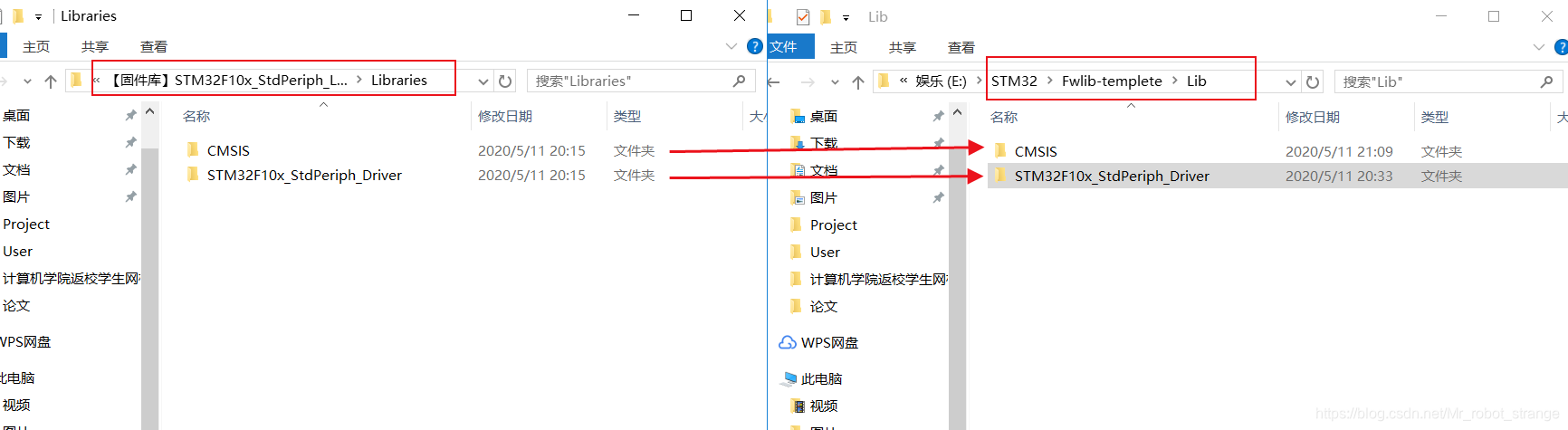

将固件库下Libraries文件夹下的两个文件全部复制到自建工程文件夹下的Lib文件夹中
在这里插入图片描述
将CMSIS文件夹下除CM3文件夹全部删除，然后将CM3文件夹下的两个文件夹CoreSupport和DeviceSupport中的内容全部复制到CMSIS文件夹中，然后删除CM3文件夹

然后将startup文件夹下除arm文件夹全部删除，并把arm文件夹下的内容全部复制到sstartup文件夹下，然后删除arm文件夹
在这里插入图片描述
在自建工程文件夹下的USER文件夹中新建main.c

从固件库STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template中将如下三个文件复制到USER文件夹中

至此，固件库中需要移植过来的文件就全部移植完了。

2.4、配置工程

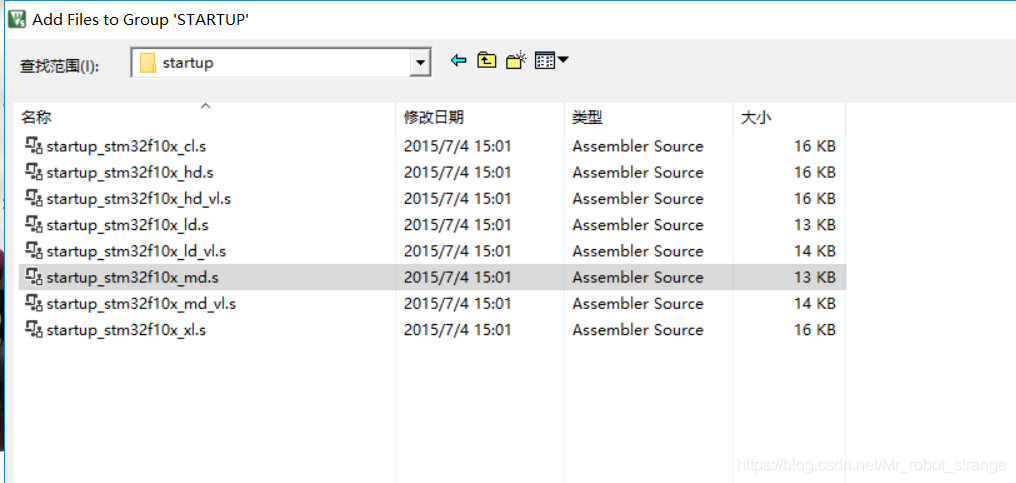

在Keil5中双击STARTUP，添加Lib\CMSIS\startup路径下的启动文件：startup_stm32f10x_md.s
在这里插入图片描述

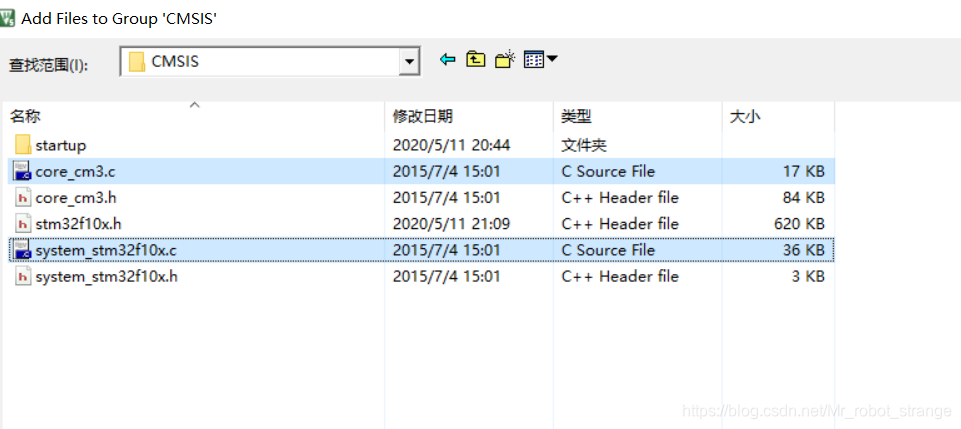

在Keil5中双击CMSIS，添加Lib\CMSIS\startup路径下的.c文件

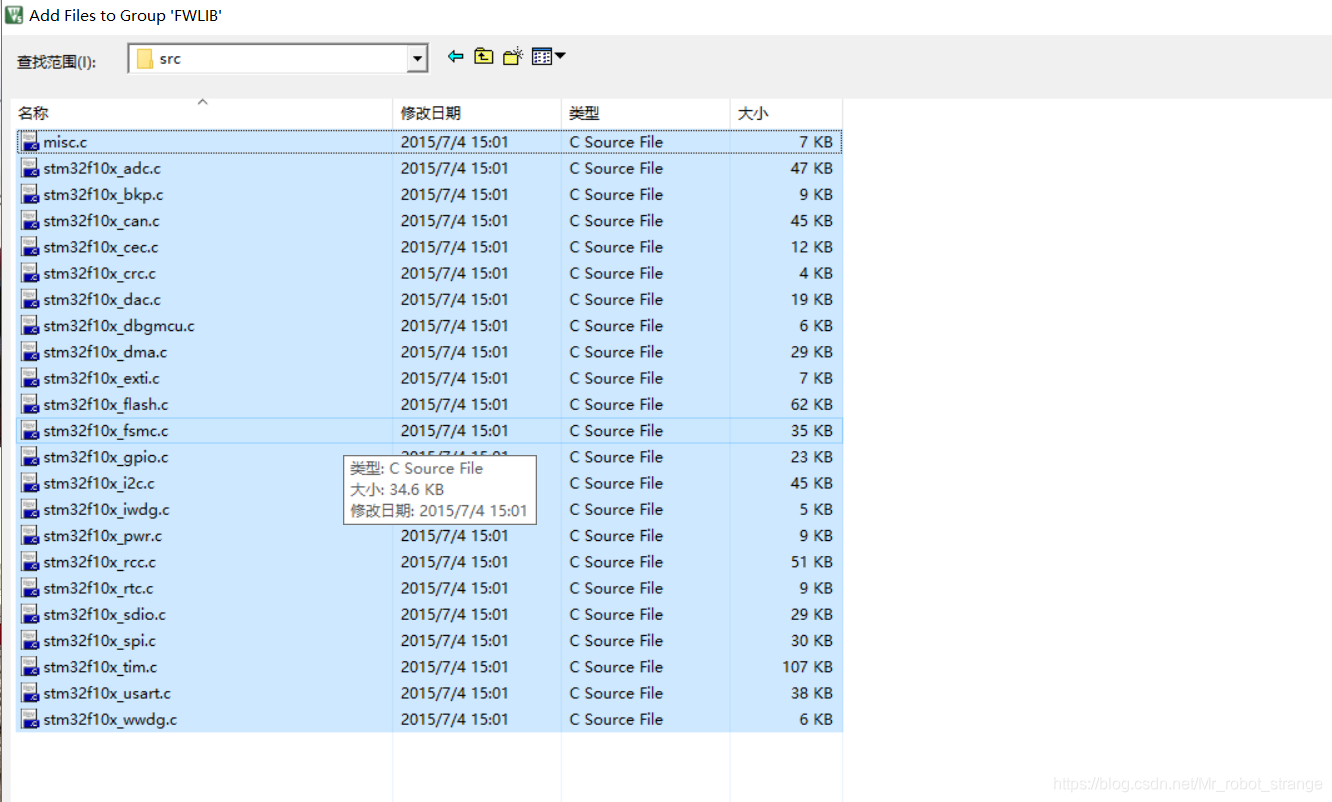

在Keil5中双击FWLIB，添加Lib\STM32F10x_StdPeriph_Driver\src路径下的所有文件

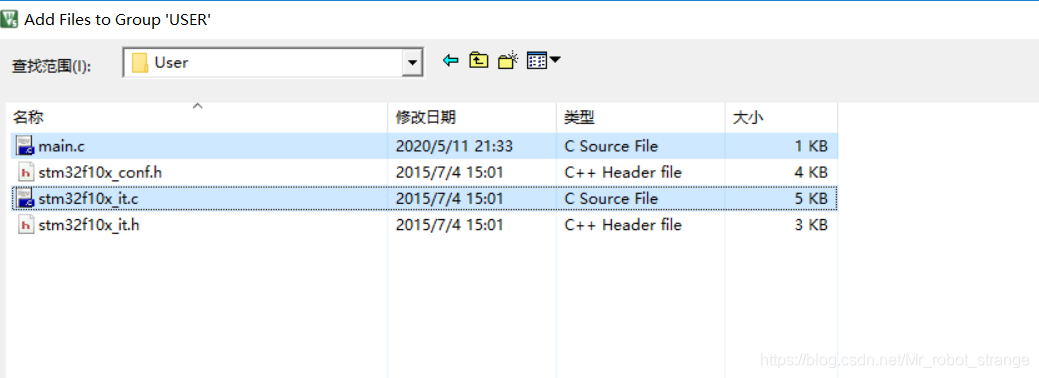

在Keil5中双击USER，添加User路径下的.c文件

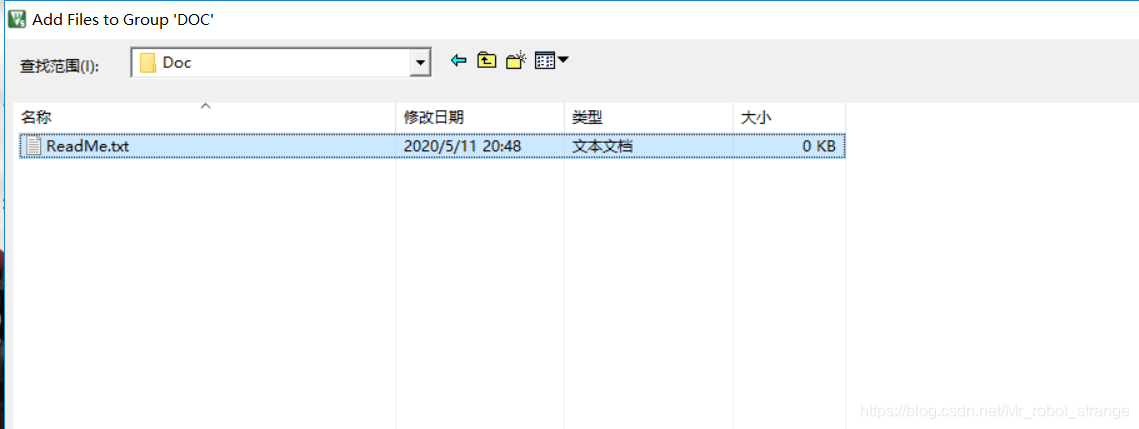

在Keil5中双击DOC，添加Doc路径下的ReadMe.txt文件
在这里插入图片描述

2.5、配置Keil

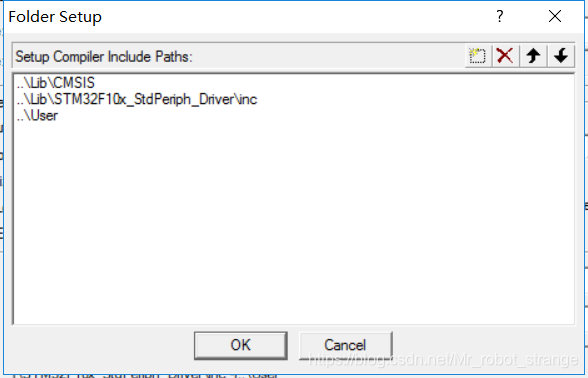

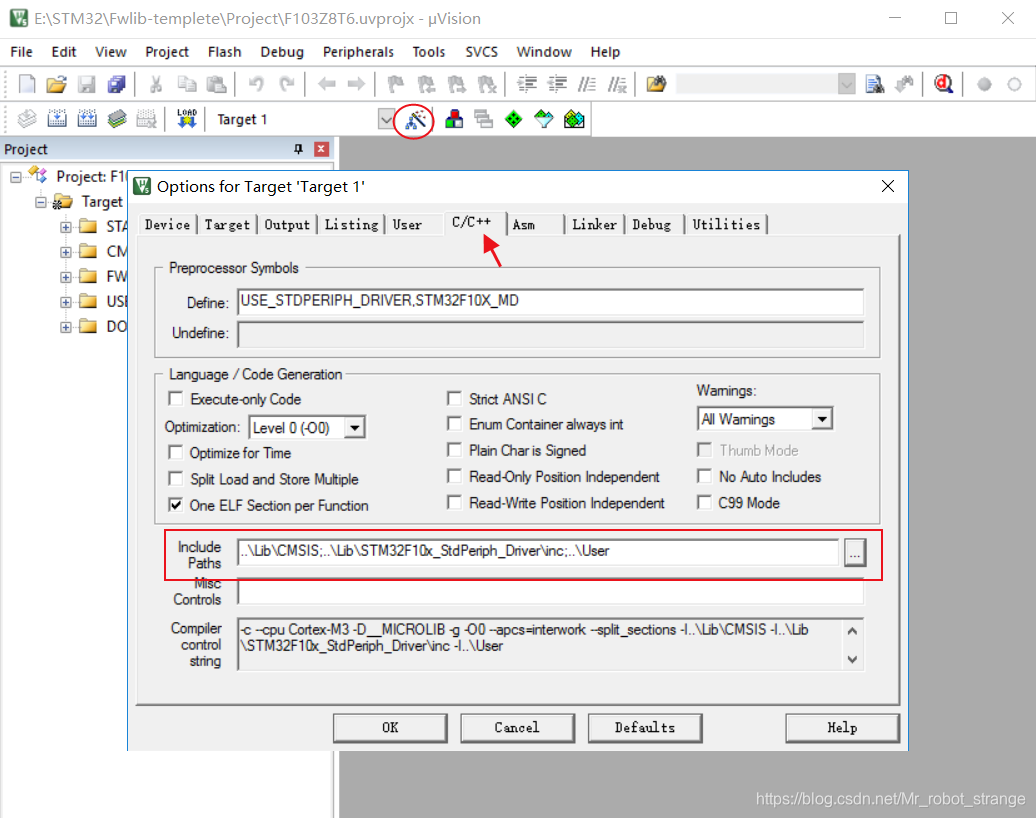

Keil的默认在软件安装路径下寻找头文件，所以我们需要更改它的寻找优先级。点击Keil中的魔术棒（红色圆圈），然后在红色框体中把工程中存在头文件的文件路径都添加进去
在这里插入图片描述

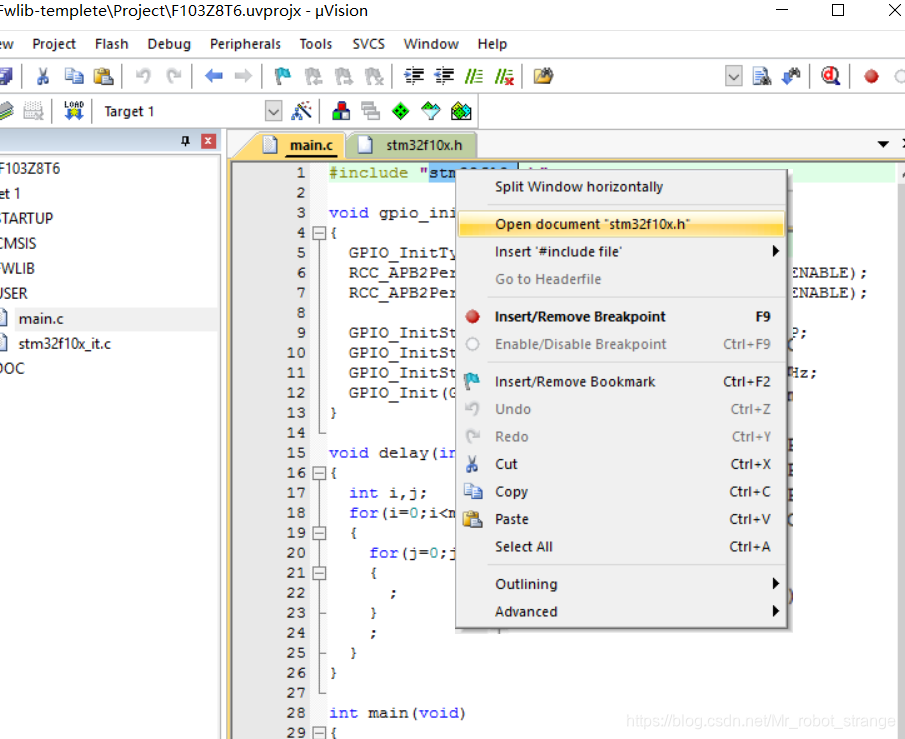

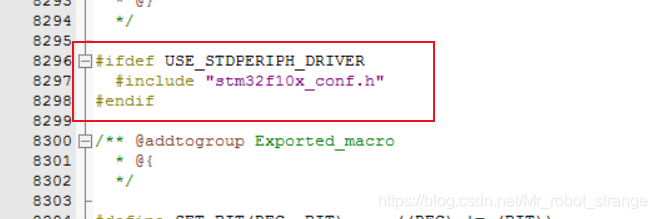

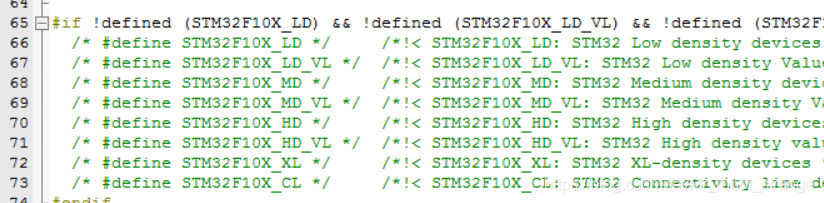

添加宏定义，打开文件stm32f10x.h，找到如下两个宏定义：

宏定义一：

宏定义二：

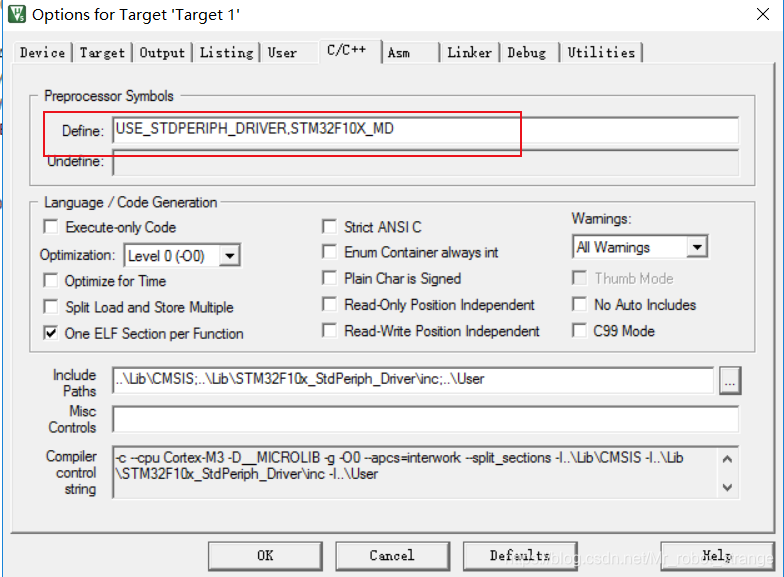

将这两个宏定义添加到Keil中，打开魔术棒

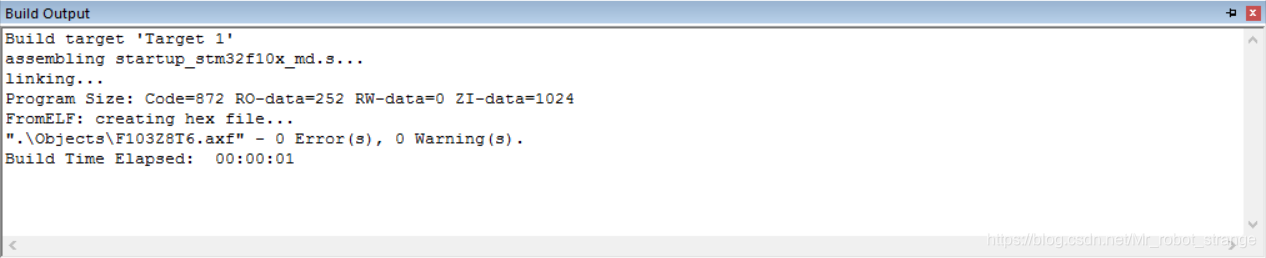

到这就配置完了，可以进行编译，如果不报错，就说明配置成功了

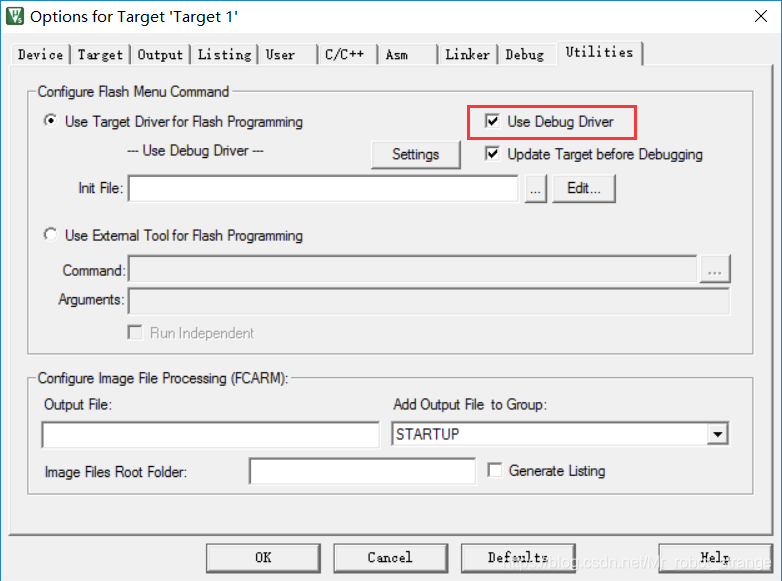

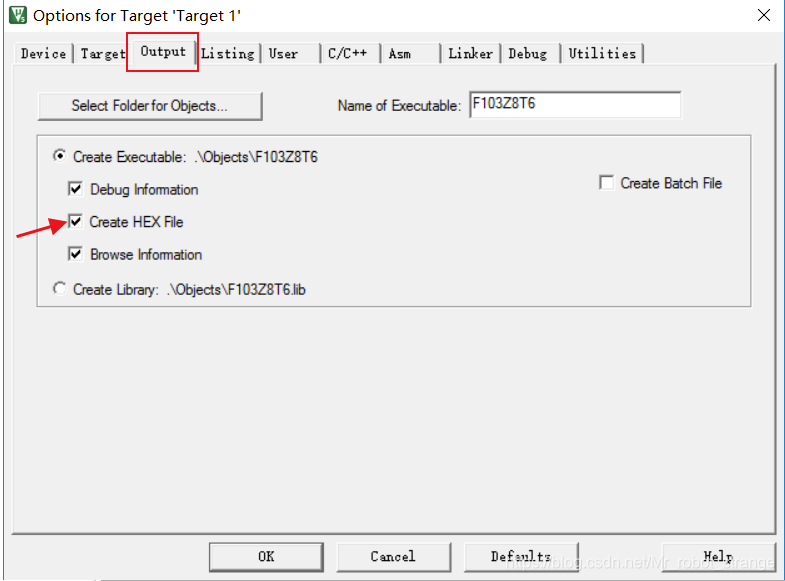

2.6、Keil的一些其它设置

在这里插入图片描述
仿真器配置

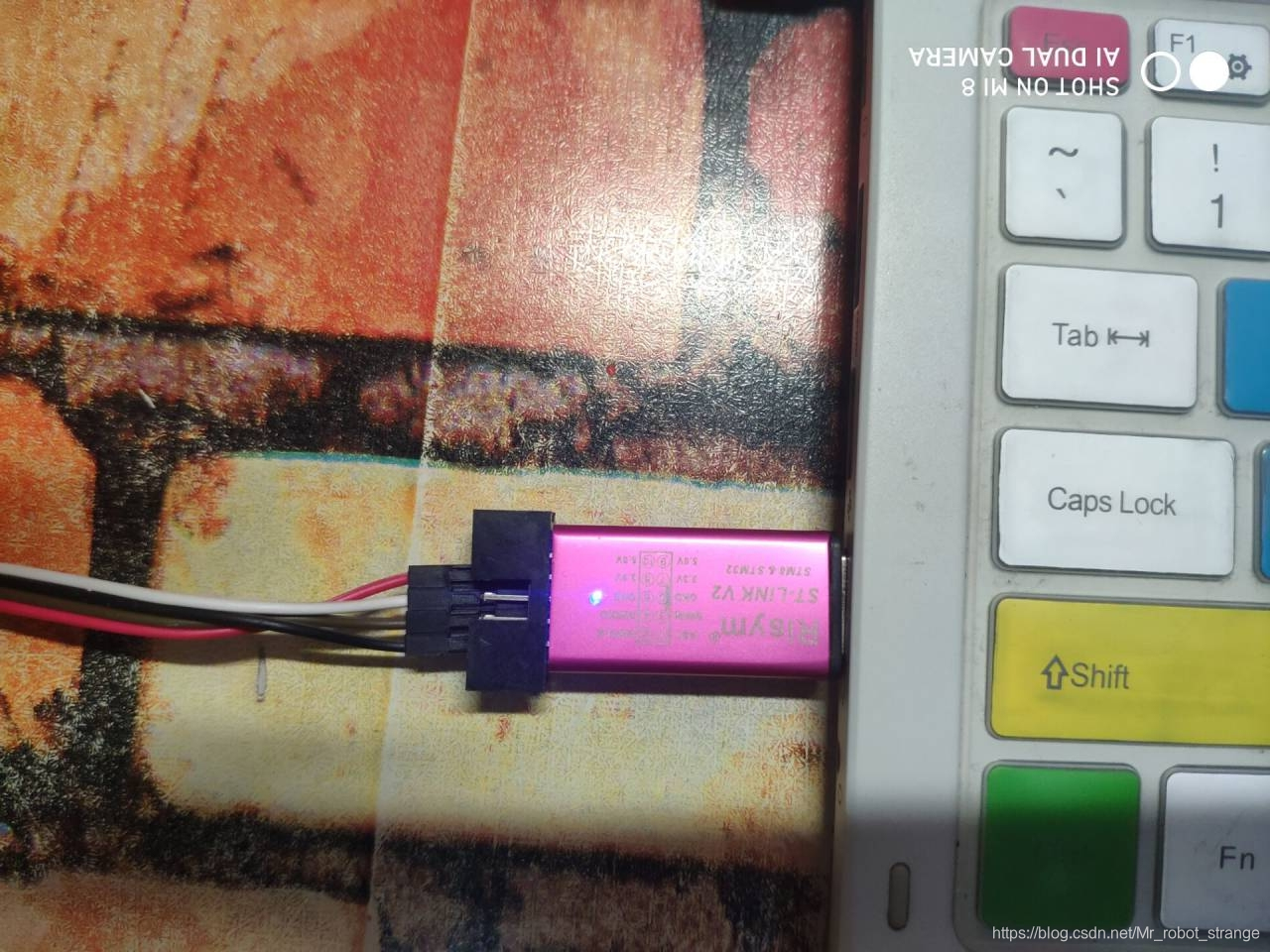

注意：这里需要接上仿真器

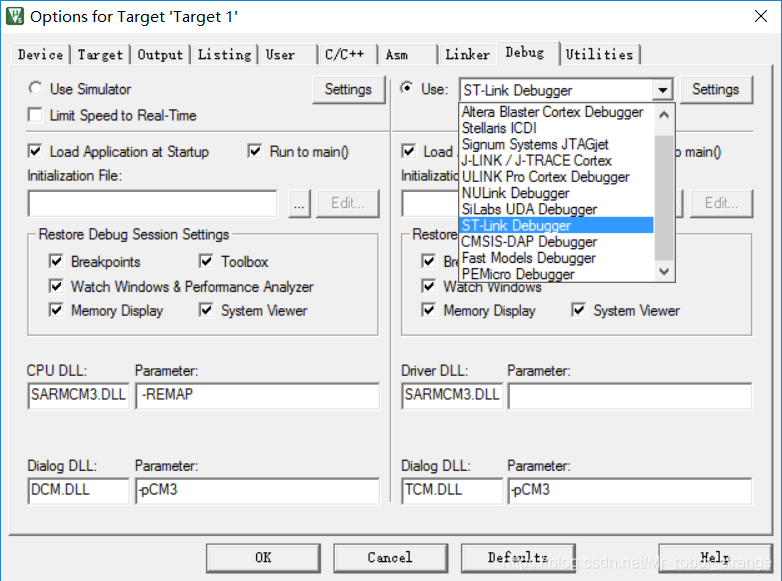

然后根据自己的仿真器类型进行选择，在此我选择ST-Link
在这里插入图片描述

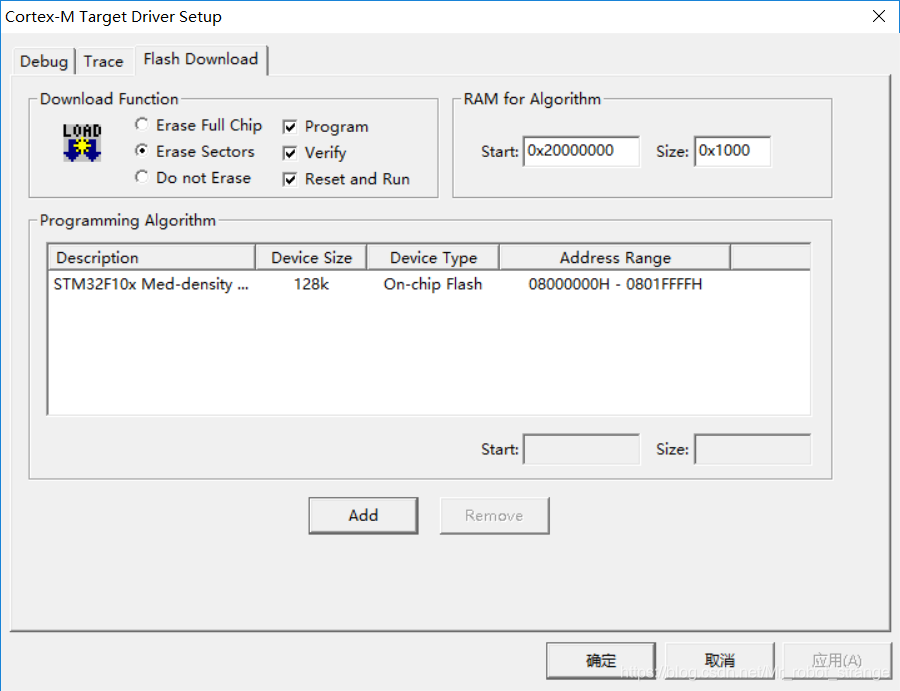

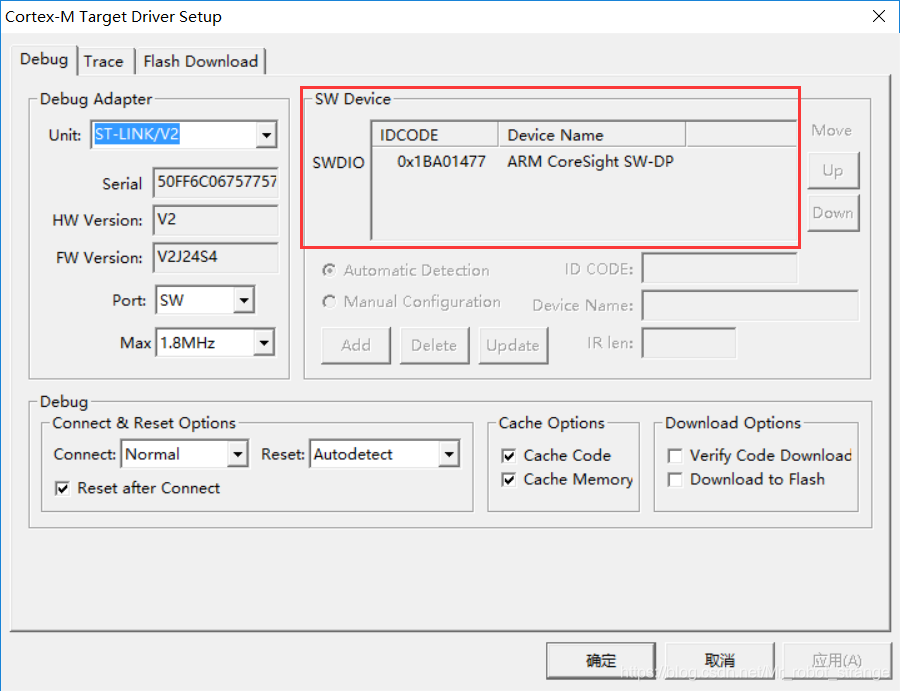

然后点击旁边的setting，可以看到仿真器识别出来了

如果没有插上仿真器，是检测不到的

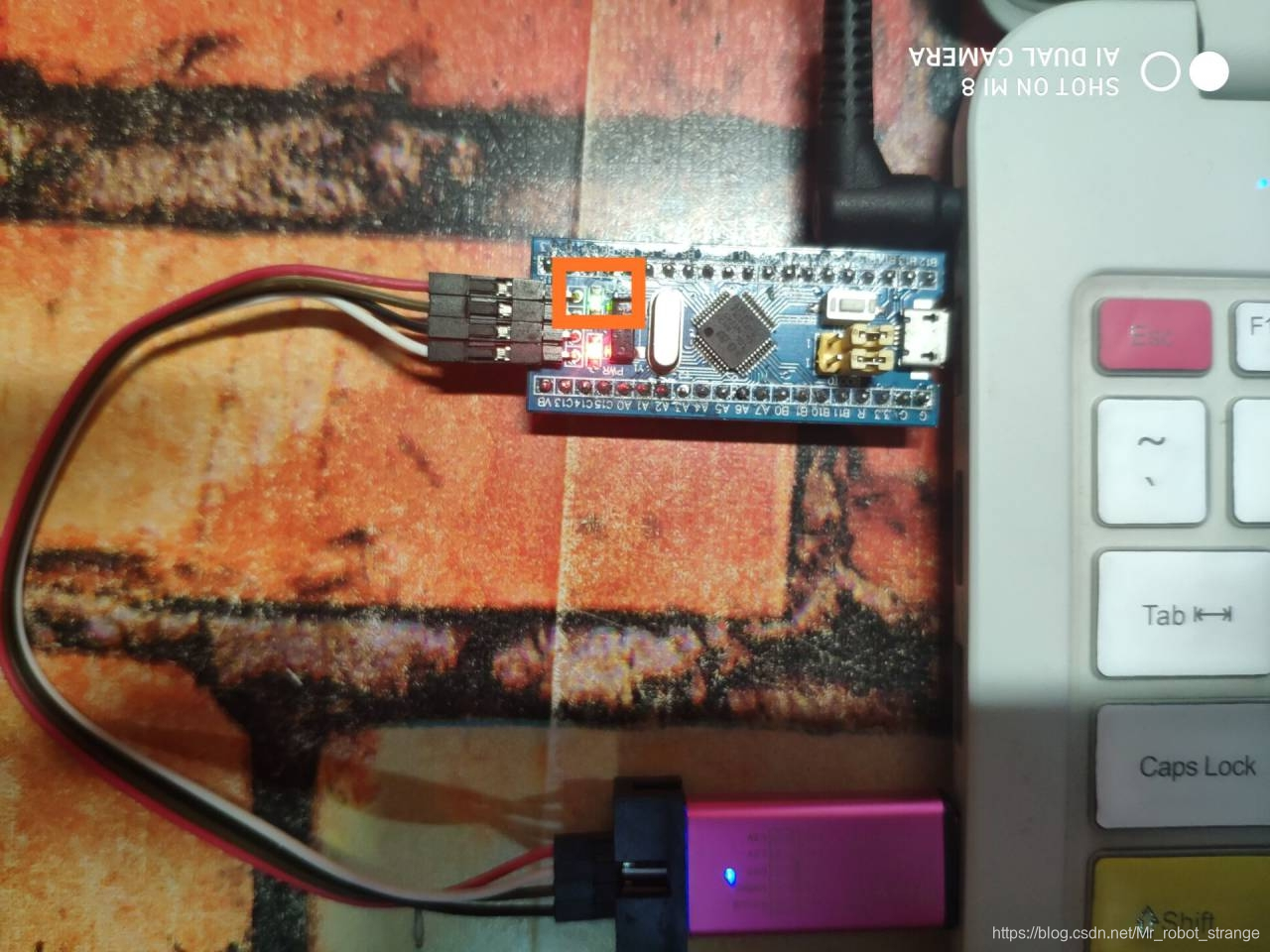

三、测试

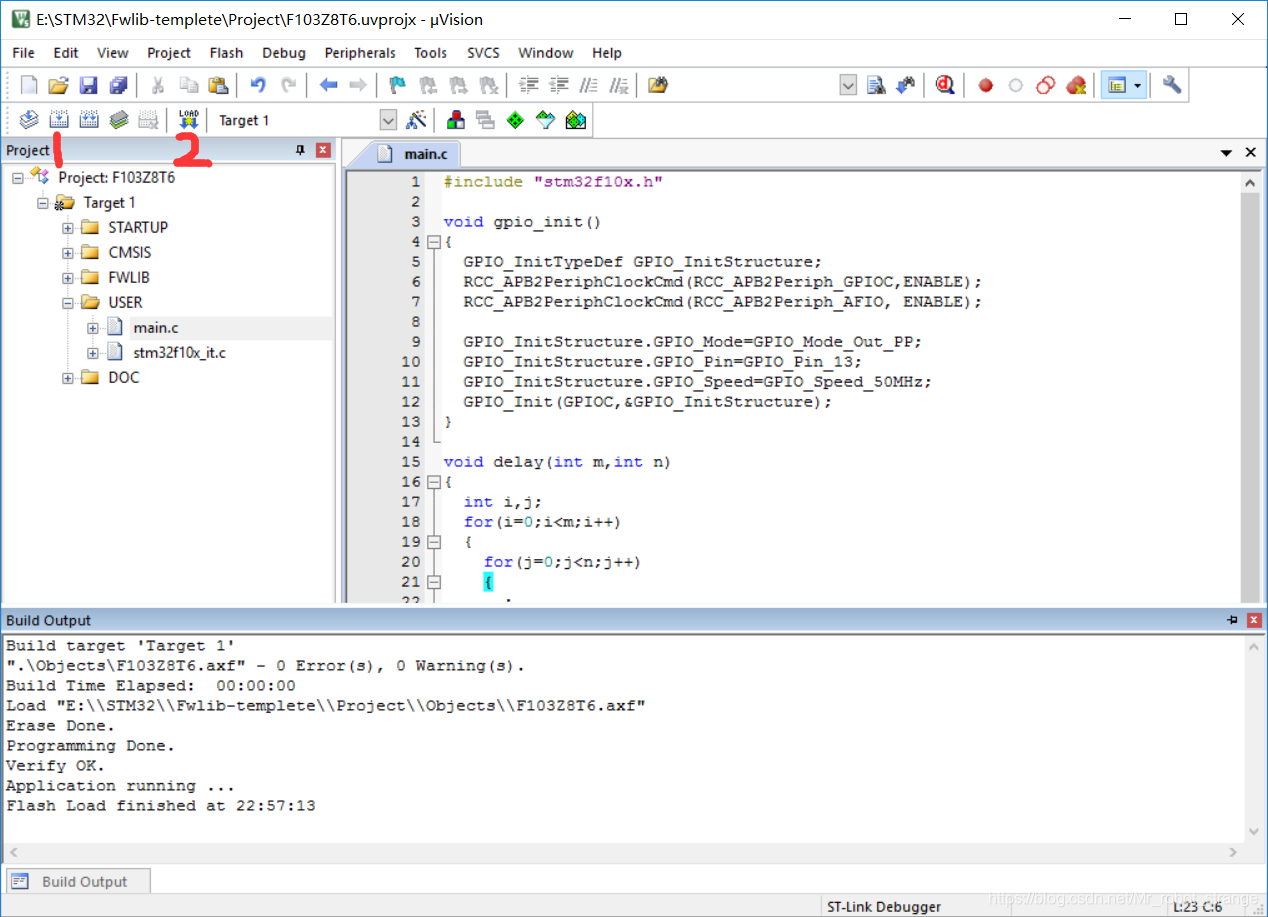

在main.c中添加如下代码：

#include "stm32f10x.h"

void gpio_init()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOC,&GPIO_InitStructure);
}

int main(void)
{
	gpio_init();
	GPIO_SetBits(GPIOC,13);
}
