一、关于Workflow-Core

　　近期工作上有一个工作流的开发需求，自己基于面向对象和职责链模式捣鼓了一套小框架，后来在github上发现一个轻量级的工作流引擎轮子：Workflow-Core，看完其wiki之后决定放弃之前自己造的轮子，使用这个开源项目来改造，也就有了这一篇博文。

　　Workflow-Core是一个基于.NET Standard的轻量级工作流引擎，其GitHub地址为：https://github.com/danielgerlag/workflow-core，目前有超过1200+个star。它提供了FluentAPI、多任务、持久化以及并行处理的功能，适合于小型工作流、责任链的需求开发。

　　由于Workflow-Core支持工作流长期运行，因此Workflow-Core支持以下多种数据源格式的持久化，可以通过安装不同的Provider包来实现对应的持久化：

（默认提供，用于测试和开发）内存

MongoDB

MS SQL Server

MySql

Sqlite

Redis

PostgreSQL

　　立刻上手把，Nuget上安装一把，目前最新版本2.0.0：

PM> Install-Package WorkflowCore

复制

二、Workflow-Core的基本使用

2.1 Hello World

　　这里创建了一个.NET Core控制台应用程序，快速演示第一个Workflow-Core的Hello World，展示如何开始一个Workflow：

　　（1）定义一个实现IWorkflow接口的Workflow：

publicclassHelloWorldWorkflow: IWorkflow
    {public string Id=>"HelloWorld";public int Version=>1;publicvoidBuild(IWorkflowBuilder<object> builder){
            builder
                .StartWith<HelloWorld>().Then<ActiveWorld>().Then<GoodbyeWorld>();}}

复制

　　这里定义了一个HelloWorldWorkflow，其版本号为1，它有3个步骤：HelloWorld、ActiveWorld和GoodbyeWorld，会依次执行。

　　（2）定义三个继承自StepBody类的步骤类：

publicclassHelloWorld: StepBody
    {public override ExecutionResult Run(IStepExecutionContext context){
            Console.WriteLine("Hello World!");return ExecutionResult.Next();}}publicclassActiveWorld: StepBody
    {public override ExecutionResult Run(IStepExecutionContext context){
            Console.WriteLine("I am activing in the World!");return ExecutionResult.Next();}}publicclassGoodbyeWorld: StepBody
    {public override ExecutionResult Run(IStepExecutionContext context){
            Console.WriteLine("Goodbye World!");return ExecutionResult.Next();}}

复制

　　（3）ServiceCollection中注入Workflow-Core相关组件

privatestatic IServiceProvider ConfigureServices(){
        IServiceCollection services =newServiceCollection();
        services.AddLogging();// WorkflowCore需要用到logging service
        services.AddWorkflow();var serviceProvider = services.BuildServiceProvider();return serviceProvider;}

复制

　　（4）在Program.cs的Main方法中获取到注入的host并执行工作流

publicstaticvoidMain(string[] args){var serviceProvider =ConfigureServices();var host = serviceProvider.GetService<IWorkflowHost>();
            host.RegisterWorkflow<HelloWorldWorkflow>();
            host.Start();// Demo1:Hello World
            host.StartWorkflow("HelloWorld");

            Console.ReadKey();
            host.Stop();}

复制

　　这里传入的是Workflow的Id，Workflow-Core会根据Id去自动匹配最新版本的对应Workflow，运行结果如下：

2.2 If语句

　　在工作流处理中，往往会有很多的条件判断，那么在Workflow-Core中也提供了直接的If功能，如下面这个IfStatementWorkflow所示：

publicclassIfStatementWorkflow: IWorkflow<MyData>{public string Id=>"if-sample";public int Version=>1;publicvoidBuild(IWorkflowBuilder<MyData> builder){
            builder
                .StartWith<SayHello>().If(data=> data.Counter <3).Do(then=> then
                        .StartWith<PrintMessage>().Input(step=> step.Message,data=>"Outcome is less than 3")).If(data=> data.Counter <5).Do(then=> then
                        .StartWith<PrintMessage>().Input(step=> step.Message,data=>"Outcome is less than 5")).Then<SayGoodbye>();}}

复制

　　这个传递进来的MyData的定义如下：

publicclassMyData{public int Counter { get; set;}}

复制

　　当传递进来的MyData的Counter属性<3 或 <5时会有不同的分支进行逻辑的处理。

2.3 MySQL持久化支持

　　想要将工作流配置持久化到MySQL，只需以下两步：

　　（1）通过Nuget安装MySQL Provider包：

PM> Install-Package WorkflowCore.Persistence.MySQL

复制

　　（2）注入到ServiceCollection

services.AddWorkflow(x=> x.UseMySQL(@"Server=127.0.0.1;Database=workflow;User=root;Password=password;",true,true));

复制

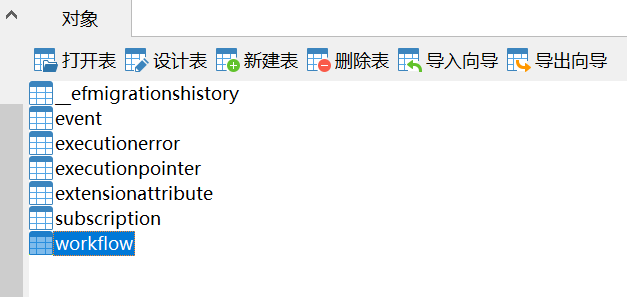

　　一旦启动，你就会发现Workflow-Core自动帮你创建了很多表用于持久化工作流配置和实例。

2.4 计划任务和循环任务

　　Workflow-Core还集成了计划任务和循环任务的功能：

　　（1）计划任务：比如在工作流步骤中设置一个延迟5分钟执行的计划任务

builder
    .StartWith(context=> Console.WriteLine("Hello")).Schedule(data=> TimeSpan.FromSeconds(5)).Do(schedule=> schedule
        .StartWith(context=> Console.WriteLine("Doing scheduled tasks"))).Then(context=> Console.WriteLine("Doing normal tasks"));

复制

　　（2）循环任务：比如在工作流步骤中设置一个延迟5分钟进行的循环任务，知道Counter > 5才结束

builder
    .StartWith(context=> Console.WriteLine("Hello")).Recur(data=> TimeSpan.FromSeconds(5),data=> data.Counter >5).Do(recur=> recur
        .StartWith(context=> Console.WriteLine("Doing recurring task"))).Then(context=> Console.WriteLine("Carry on"));

复制

2.5 Saga支持

　　了解分布式事务方案的童鞋应该都知道Saga，在Workflow-Core中也有支持，这是一个十分有用的功能：

　　（1）比如：在创建一个客户信息之后，将其推送到Salesforce和ERP，如果推送过程中发生了错误，那么就通过重试进行补偿，并且重试有时间间隔。

    　　builder
            .StartWith<CreateCustomer>().Then<PushToSalesforce>().OnError(WorkflowErrorHandling.Retry, TimeSpan.FromMinutes(10)).Then<PushToERP>().OnError(WorkflowErrorHandling.Retry, TimeSpan.FromMinutes(10));

复制

　　（2）又比如：当Task2发生异常时，Workflow-Core会帮助执行UndoTask2 和 UndoTask1 帮你回滚数据以恢复状态。

builder
    .StartWith<LogStart>().Saga(saga=> saga
        .StartWith<Task1>().CompensateWith<UndoTask1>().Then<Task2>().CompensateWith<UndoTask2>().Then<Task3>().CompensateWith<UndoTask3>()).OnError(Models.WorkflowErrorHandling.Retry, TimeSpan.FromMinutes(10)).Then<LogEnd>();

复制

三、在ASP.NET Core中使用Workflow-Core

3.1 注入与初始化

　　（1）注入：使用AddWorkflow()扩展方法

publicvoidConfigureServices(IServiceCollection services){
            services.AddWorkflow();
            services.AddMvc().SetCompatibilityVersion(CompatibilityVersion.Version_2_2);}

复制

　　（2）初始化：

publicvoidConfigure(IApplicationBuilder app, IHostingEnvironment env){.......
            app.UseWorkflow();}

复制

　　扩展方法如下：

publicstaticclassConfigureExtensions{publicstatic IApplicationBuilder UseWorkflow(this IApplicationBuilder app){var host = app.ApplicationServices.GetService<IWorkflowHost>();
            host.RegisterWorkflow<EdcWorkflow>();
            host.RegisterWorkflow<EdcDataWorkflow, EdcData>();
            host.Start();var appLifetime = app.ApplicationServices.GetService<IApplicationLifetime>();
            appLifetime.ApplicationStopping.Register(()=>{
                host.Stop();});return app;}}

复制

　　这里需要注意的就是：将你要用到的所有Workflow都事先进行Register注册。

3.2 通过DI获取使用　　

　　在你想要用到的地方，无论是Controller还是Service，通过依赖注入获取到Host，并使用它：

[Route("api/[controller]")][ApiController]publicclassValuesController: ControllerBase
    {private IWorkflowController _workflowService;publicValuesController(IWorkflowController workflowService){
            _workflowService = workflowService;}// GET api/values[HttpGet]publicasync Task<IEnumerable<string>>Get(){await _workflowService.StartWorkflow("EdcWorkflow");returnnewstring[]{"EdcWorkflow v1"};}// GET api/values/5[HttpGet("{id}")]publicasync Task<string>Get(int id){await _workflowService.StartWorkflow("EdcDataWorkflow",newEdcData(){ Id = id });return"EdcDataWorkflow v1";}}

复制

　　这两个Workflow的定义如下：

publicclassEdcWorkflow: IWorkflow
    {public string Id=>"EdcWorkflow";public int Version=>1;publicvoidBuild(IWorkflowBuilder<object> builder){
            builder
                .StartWith<HelloWorld>().Then<GoodbyeWorld>();}}publicclassEdcDataWorkflow: IWorkflow<EdcData>{public string Id=>"EdcDataWorkflow";public int Version=>1;publicvoidBuild(IWorkflowBuilder<EdcData> builder){
            builder
                .StartWith<HelloWorld>().If(data=> data.Id <3).Do(then=> then
                        .StartWith<PrintMessage>().Input(step=> step.Message,data=>"Passed Id is less than 3")).If(data=> data.Id <5).Do(then=> then
                        .StartWith<PrintMessage>().Input(step=> step.Message,data=>"Passed Id is less than 5")).Then<GoodbyeWorld>();}}

复制

　　示例结果很简单：

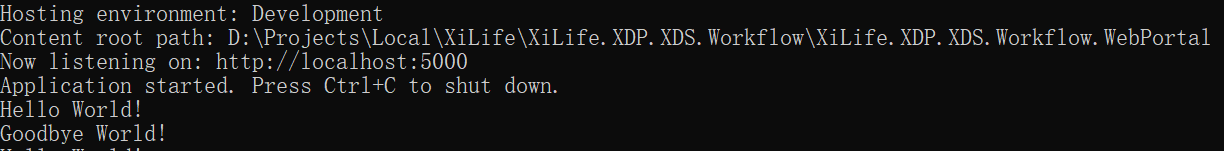

　　（1）api/values

　　（2）api/values/1

四、小结

　　Workflow-Core是一个适合.NET Core的优秀的轻量级工作流引擎，对于小型工作流和责任链类型的需求开发很适合，可以节约大量时间避免重复造轮子，将时间主要花在业务逻辑上面。当然，这里演示的示例只是众多功能特性中的一小部分，我只是选取了我用到的部分而已，大家有兴趣的话可以去GitHub上先给个star再仔细研究其wiki文档，应用到自己的项目中去。
