在ensp上的ospf，telnet技术，nat端口映射，nat技术，acl技术，dhcp技术的综合复习实验

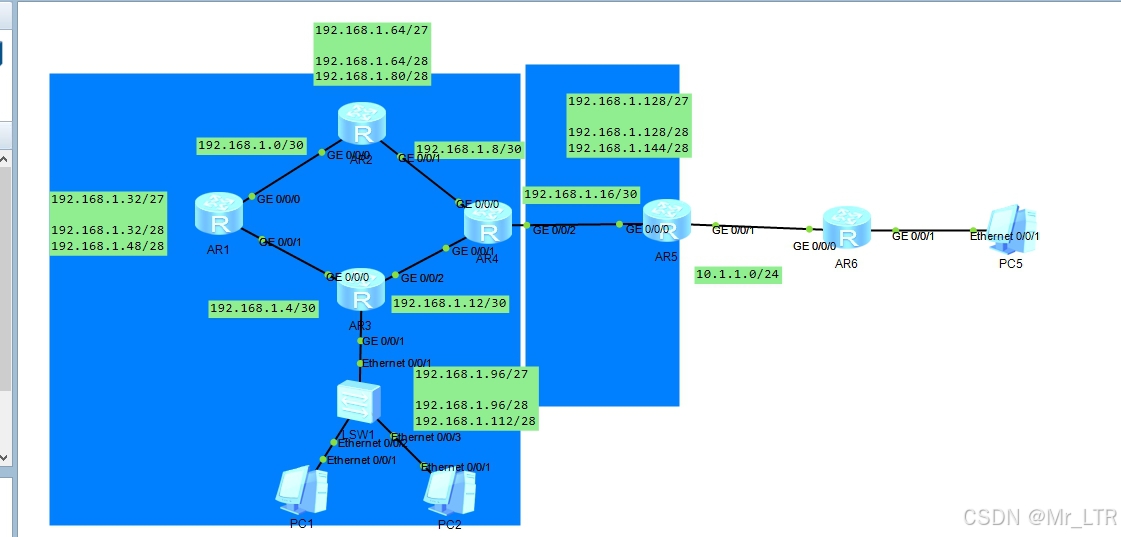

如图，本次实验的拓扑主要分为了蓝色区域的私网和右边区域的公网，我们将私网划分为了两个区域，以便ospf汇总路由。

首先我们要根据192.168.1.0/24来划分私网的网段

一个拓扑的实施前一定要规划好ip地址，这是最重要也是最难的一步。

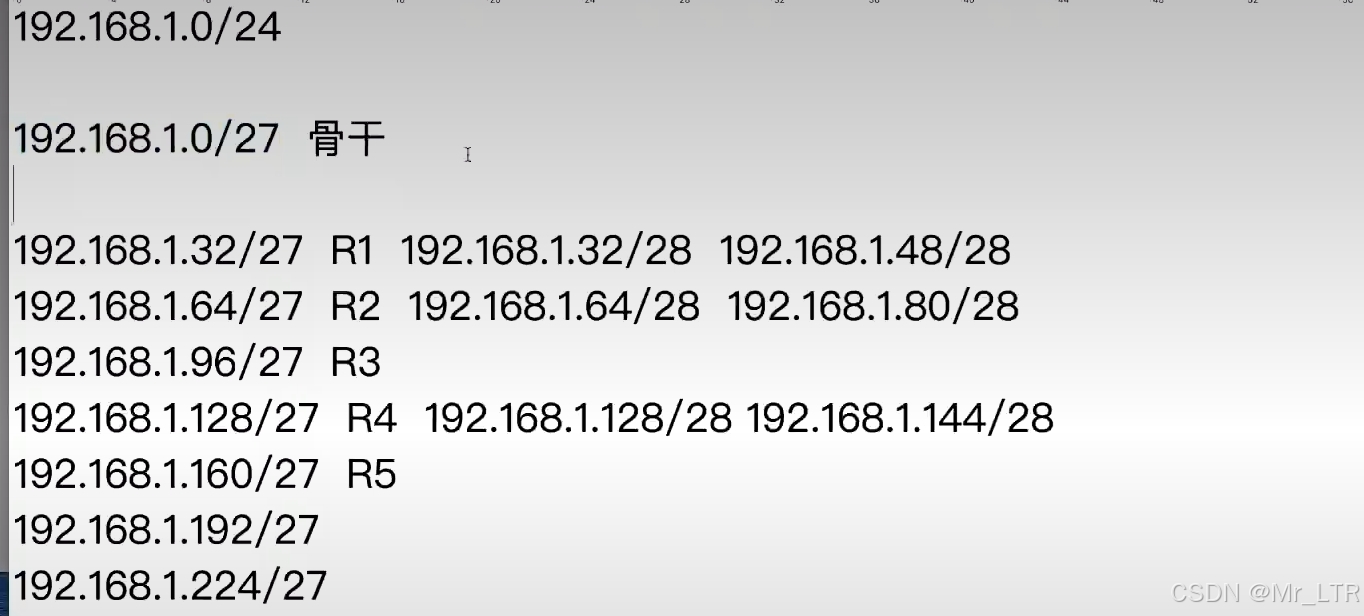

在这个拓扑内我们主要有4个环回区域和骨干链路，且骨干链路都是两个节点的类型，因此我们借到27位一共就有8个大网段，然后我们再根据每个大的网段继续划分 多余的网段可以不使用，以备后续网段的添加：

1.首先是192.168.1.0/27的骨干网段，因为都是为两个节点的类型，我们可以直接每一个骨干网络段全部借位到/30

2.然后是每个环回网络段，此实验我们主要每个环回有两个网络段，因此都只需要借位到28就可以

至此网络划分基本完毕，我们开始分配各自的ip

其中我们ar3下的两个pc是由dhcp自动获取地址的

主要是分为三步：

1：在路由器开启dhcp功能

2：每一个网络段创建一个ip池塘

3：在对应的接口上开启dhcp。

注意点：我们在创建ip池塘前一定要开启路由器的dhcp功能，不然会池塘创建不生效，并且开启后还要在对应的接口上开启。

主要的实例代码为：

Huawei]dhcp enable 必须先开启DHCP服务器
一台设备上，可以创建多个池塘，但一个池塘只能服务一个广播域
[Huawei]ip pool wangcai 创建名为wangcai的dhcp池塘
[Huawei-ip-pool-wangcai]network 192.168.1.0 mask  24  池塘范围+关联接口
[Huawei-ip-pool-wangcai]gateway-list  192.168.1.1    该网段的网关地址
[Huawei-ip-pool-wangcai]dns-list  192.168.2.2  DNS服务器地址

切记：还要在对应分配的接口上，再次开始服务
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global

配置好ip之后，我们需要在每一个路由器上开启ospf服务：

注意的点：
1.在开启ospf服务的时候建议自己手动设计router ID否则后面查看邻居表的时候不知道邻居是谁。

2.在宣告网络号的时候 跟的是反掩码，这里要和ospf的区域界限路由器的网络汇总的掩码要区分一下，网络汇总summa跟的是掩码

3.常见的反掩码有(记忆方法就是从第一个二位开始 2的n-1次方减一):

26 ---0.0.0.63

27----0.0.0.31

28-----0.0.0.15

29---0.0.0.7

30---0.0.0.3

基本的配置命令为：

[r1]ospf 1  router-id 1.1.1.1  启动时，可以定义进程号，仅具有本地意义，默认为1；
                         同时可以定义RID；
[r1-ospf-1]
宣告：1、激活-该接口可以收发ospf信息  2、被宣告接口的信息可以共享给其他设备
      3、区域划分
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.0

然后我们在私网的边界路由器上做缺省路由：

[r3]ospf 1
[r3-ospf-1]default-route-advertise always

至此已经全网可达了，那我们还可以在此做优化：

1.在区域界限路由器做子网的汇总，减少路由条目

2.在如r3上路由器对其下的端口做沉默接口

3.在每个路由器之间可以做手工认证，加强安全性。

然后我们做公网的部分：

我们在边界路由器上做一对多的nat 也就是easy nat

具体操作命令类似为：

[r2]acl 2000  先使用标准ACL，将可以被转换的私有ip地址的范围定义为感兴趣流量
[r2-acl-basic-2000]rule  permit source  192.168.0.0 0.0.255.255
[r2-acl-basic-2000]q
[r2]interface g0/0/2  再在边界路由器，连接外部网络的接口上配置nat，调用该acl
[r2-GigabitEthernet0/0/2]nat outbound  2000   将acl表格2000中提到的私有地址，向外部通讯时，修改其源ip地址，为本地接口（g0/0/2）的ip地址
此方案最大的优势在于，g0/0/2的公有ip地址，可以变化，特别适用于没有固定公有ip地址的场所（家庭宽带、小型企业宽带）

我们在此也可以复习一下acl的知识:

一对多和多对多的nat都是使用的标准的acl：也就是对应acl表是2000---2999的，它常用于为其他的协议做感兴趣的路由，在nat中就是我们将感兴趣的路由，也就是我们所有的私网的网络号全部选中然后交给nat协议，使我们所有的私有的ip去访问公网的时候都能够被路由器检查到，并进行地址转换。

此外我们还有拓展的acl：比标准的acl更加具体，表明了源目ip，以及可以限制一个ip到另一个ip的具体的协议和端口的访问。在我们书写此类acl访问控制列表的时候，我们通常写不允许的限制，然后在最后直接同意所有，或者我们写允许的限制，然后再最后直接拒绝所有。

注意：1.acl在标记感兴趣路由的时候也是用的反掩码。

2.我们要注意做nat的物理接口方向，通常是在边界路由器的出接口做nat，并且我们在书写命令时也会 表明 ：nat outbound  200

我们做好nat后，一定要在边界路由器上书写一条指向公网的静态缺省，这样才可以实现私网向公网的访问。

至此我们全网可达（包括私网和公网）

然后我们在r1上开启telnet服务，具体的代码:

[r1]aaa
[r1-aaa]local-user panxi privilege level 15 password cipher 123456
账户panxi  权限15级（超级管理员 ）  密码123456
[r1-aaa]local-user panxi service-type telnet
定义该账户为telnet使用
[r1-aaa]q
先创建远程登录的账号、权限、密码，定义账号功能
[r1]user-interface vty 0 4    开启telnet功能
[r1-ui-vty0-4]authentication-mode aaa

然后我们就可以在其他路由器远程登陆r1了。

然后我们做端口映射

我们要将r1的telnet tcp端口23服务绑定到边界路由器对应的端口上。

我们要在边界路由器的出接口上做如下的指令：

nat server protocol tcp global current-interface 23 inside 192.168.1.1 23

此条指令意义就是将边界路由器的tcp 23端口映射到r1的tcp 23端口上 我们以后，私网外的设备telnet边界路由器，就会直接登陆到r1上来。

至此我们整个实验完全结束
