EtherCAT主站同步实现方式

分布式时钟的工作原理

        用EtherCAT的分布式时钟(DC)功能使从站设备同步指的是，总线中的第一个DC-从站被定义为基准时钟，EtherCAT主站将基准时钟的时间分配至所有的从站。因此，EtherCAT主站周期性发送一个ARMW命令，以此读取存储在时钟主站的ESC（EtherCAT从站控制器）上适当的寄存器中的总线时间，并将这个值写入DC-从站相应的寄存器中。这些DC从站通过整合在ESC中的一个控制器来更新他们的本地时间。为保证请求的精度（可以接收低于1us的值），特殊从站之间的EtherCAT帧延迟必须得到额外的补偿。 对于每个从站来说，一个帧从发送到接受的这段时间将被测量。然后，根据总线拓扑结构，主站计算从站之间的延迟，并将相应延迟补偿值写入到ESC中的寄存器0x928里。

        ESC控制器的DC单元提供两个数字输出信号，SYNC0和SYNC1。频率一般对应于EtherCAT总线时钟的SYNC脉冲通常都是基于总线时间生成的。举个例子：如果EtherCAT主站用1ms发送周期性的I/O数据，SYNC脉冲频率通常也设置为1kHz。这些SYNC信号在从站一侧，一方面是可作为一个数字输出信号（例如要激活从站硬件组件），另一方面作为从站软件中断源。也就是说，很明显的要在SYNC脉冲被释放之前为所有从站提供新的信号。要实现这一目标，新的周期性I/O数据到达和SYNC脉冲之间的相隔时间的必须保证最小化。

主站同步

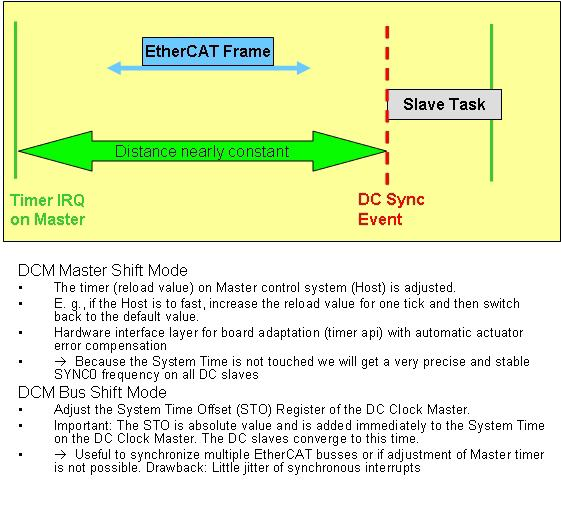

       通常情况下，EtherCAT主站协议栈通过在其控制硬件（例如嵌入式x86PC中的8254计时器）中的硬件计时器来发送循环输出数据。如果系统运行周期为1kHz，那么8254计时器以及负责生成同步脉冲的从站计时器都应设置为1kHz。但8254计时器和从站计时器都不能准确的运行1kHz的周期率。实际上，这两个计时器之间有些偏差，因此，在主站里发送周期性I/O数据和从站中的一系列SYNC脉冲之间可以实现非恒定间隔。为了控制一个定义好的常量值的间隔，EtherCAT主站必须要与DC时钟主站同
