Modelsim编译Altera器件库操作流程

前言
我们在做FPGA设计仿真是必不可少的，IPCORE的使用当然也少不了。很多时候我们仿真的时候并不是用的FPGA厂家提供的软件（比如，QuartusII,ISE,Vivado等），而是选择使用第三方软件。有小伙伴会问，为什么不使用自带的软件仿真，而要用第三方软件来做仿真？刚开始接触FPGA设计的时候，笔者也搞不懂原因，觉得使用第三方软件就是多此一举，但是随着工作时间的加长，项目难度的加大，才发现使用Modelsim仿真的好处竟然如此之多。在此列举一二。

1. 节约仿真时间。当项目复杂时，仿真一次会花费很多时间，比如在做图像处理时，我们往往要仿真 至少一帧图像才能发现问题，这时如果用自带的软件来做仿真，可能会花数小时才能跑完这样一次仿真，如果我们用Modelsim来做仿真可能一个小时左右便可跑完。我亲自做过这样一个实验，同样一个工程用Vivado仿真要花10多分钟，但是用Modelsim仅仅只花了2分钟。
2. 兼容性更好。我们在做FPGA设计时，可能会用到各厂家的芯片，比如Xilinx，Altera，Lattice等，如果我们用自带的软件仿真，那么我们需要去学习各种软件的仿真步骤，而这种学习对我们的能力提高其实是没有多少实质性的帮助。我们没有必要去学习每一种软件的使用方法，而是学习一种可以同时仿真各厂家的芯片的软件，那这种可以兼容各厂家的软件就是第三方软件（比如Modelsim）
3. 使用方便。我们只需把仿真环境搭建好，最好使用批处理文件，这样一劳永逸。

正是由于以上的优点，所以我建议在学习FPGA一开始就使用第三方软件来做仿真。如果Modelsim要仿真IPCORE怎么办呢？因为每家FPGA公司所提供的IPCORE文件都不一样，Modelsim如何做到能读取IPCORE相关信息。这时就需要用Modelsim来编译各厂家的库文件，编译成功以后，Modelsim就可以调用读取IPCORE信息。本章我们以Altera器件为例来一步步编译Altera器件库。

---

准备工作
1.安装QuartusII软件（笔者安装的是QuartusII 11.0）
2.安装Modelsim软件(笔者安装的是Modelsim 10.1a)

---

Modelsim编译Altera 器件库详细步骤

1. 在合适的位置新建一个文件夹用来放置编译后的仿真库文件，我把文件夹命名为Altera_Library

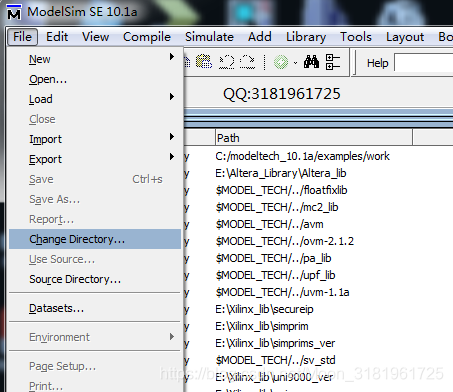

2. 打开modelsim，然后在modelsim中改变文件路径，如下图：

   点击Change Directory，将其定位到第一步新建的文件夹位置

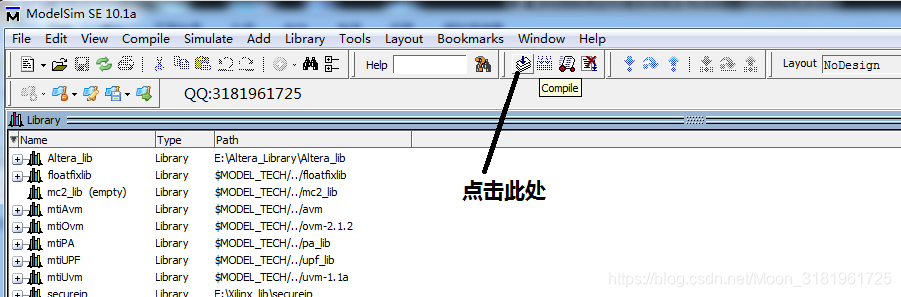

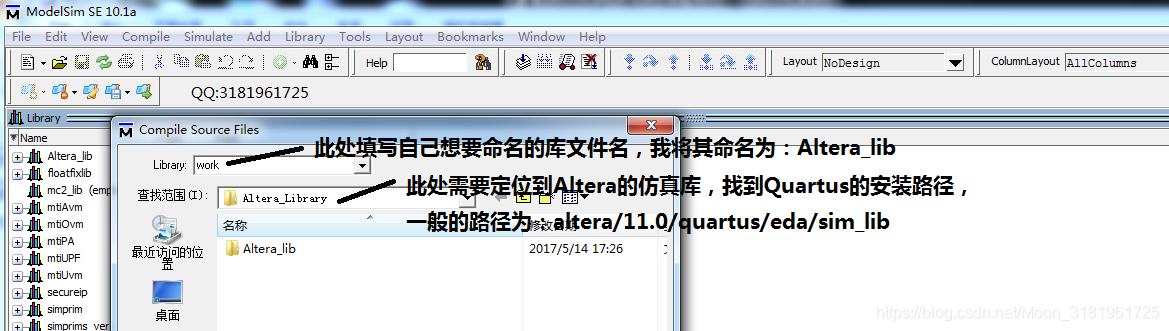

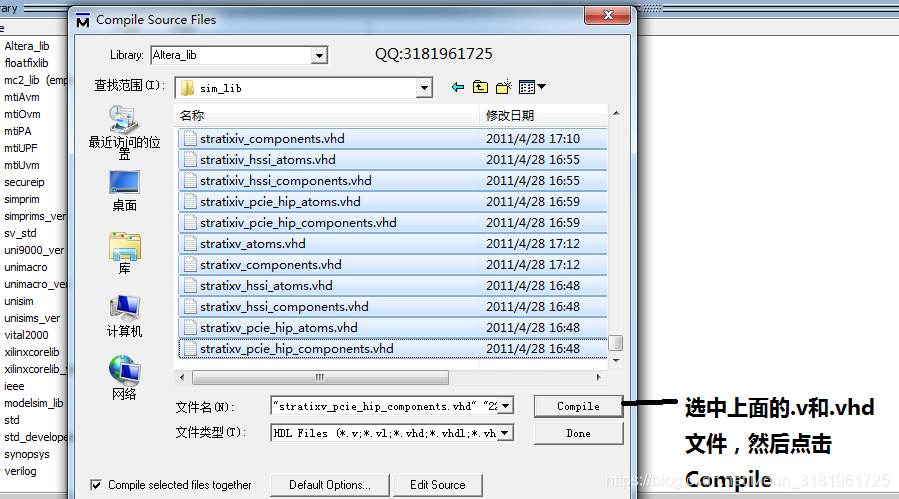

3. 编译Altera仿真库

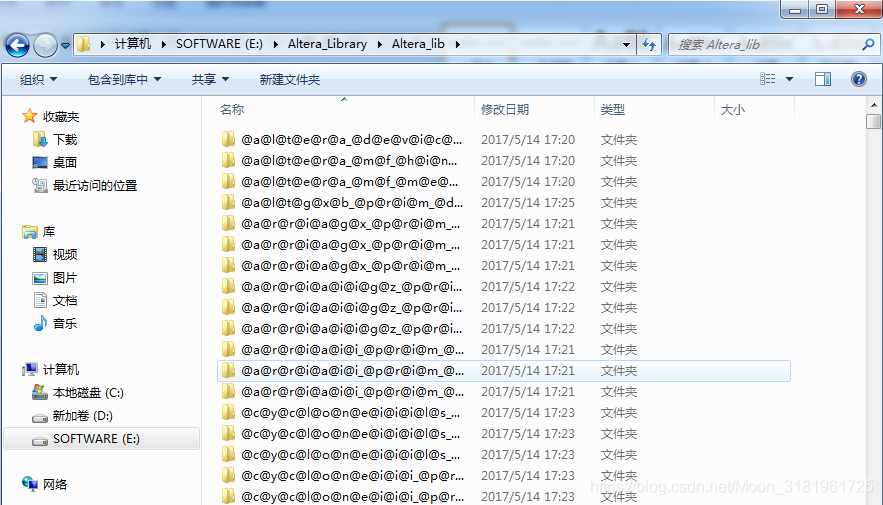

   编译完成后，便可以在第一步新建的文件夹里看到编译好的仿真库，如下图：

   到此，仿真库便编译完成。接下来，还需要在modelsim的ini文件中添加仿真库路径。

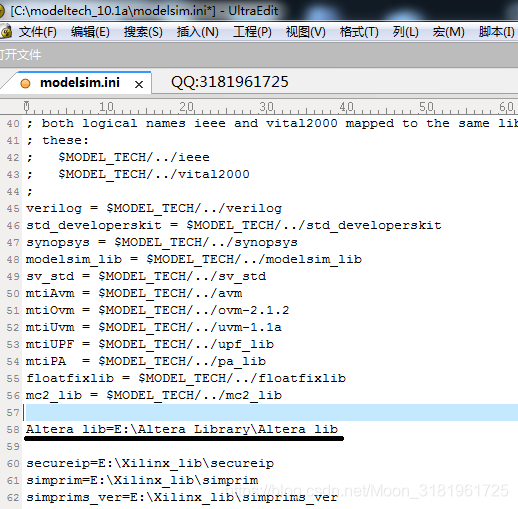

4. 在modelsim的安装路径下，选中modelsim.ini，右键选择属性，将只读属性去掉，然后打开modelsim.ini，将仿真库添加进去，如下图。

   保存，关闭modelsim.ini，并将只读属性选上。到此，便可以用Modelsim仿真Altera的IPcore文件了。

---

总结
要用Modelsim仿真IPCORE，那么就必须用Modelsim编译对应的器件库，这是我们能用Modelsim仿真IPCORE的基本条件。下一讲我们再详细讲解如何仿真IPCORE，我们会举一个调用PLL IPCORE的例子，然后通过Modelsim仿真出波形。
