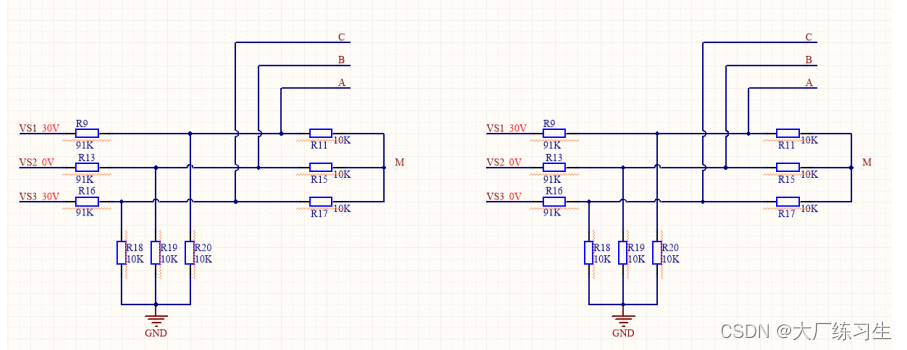

一个这样子的电路图,求问各路大神a、b、c、m四个端口的输出是多少

博客围绕嵌入式硬件展开,但具体内容缺失。嵌入式硬件是信息技术领域重要部分,涵盖多种硬件设备与技术。

<think>嗯,用户之前让我设计了一个多路输出的电源,现在他们想要生成对应的电路图。首先,我需要回顾之前的方案,确保生成的电路图与设计一致。用户可能是一个电子工程师或者学生,他们需要具体的电路图来搭建或验证设计。 用户的需求是生成电路图,但需要符合之前的电源设计,包括输入220V交流,输出3.3V、±5V、9V、±12V,每路电流500mA到1500mA。他们可能需要这个电路图用于制作原型、教学或进一步分析。 首先,我需要考虑电路图的主要模块:整流滤波、反激式开关电源、多路输出和线性稳压部分。每个部分需要详细展示关键元件,如保险丝、压敏电阻、整流桥、变压器、稳压芯片等。同时,要确保对称输出的部分,比如±5V和±12V,使用匹配的元件和反馈机制。 用户可能没有明确说明电路图的详细程度,但根据之前的方案,需要包含关键参数,如元件型号、电阻电容值、变压器绕组信息。此外,布局和接地的注意事项也需要在电路图中体现,比如星型接地和高低压隔离。 考虑到用户可能不具备专业的电路设计软件,推荐使用常见的工具如KiCad或LTspice,并提供简单的示例图,方便他们绘制。同时,注意事项部分需要强调安全设计,如散热、保护电路和测试验证步骤,确保用户在实际制作时不会遗漏关键点。 需要检查是否有遗漏的部分,比如EMI滤波的具体元件参数,变压器的计算是否准确,以及线性稳压器的散热设计是否足够。确保电路图中的每个模块都符合之前的描述,并且参数合理,比如滤波电容的容量和电压等级,稳压芯片的选型是否正确。 可能用户在实际应用中会遇到对称电压偏差的问题,因此在电路图中需要加入差分放大器和反馈调节部分,确保±5V和±12V的对称性。这部分需要明确标注,可能使用ADA4522这样的芯片,并展示反馈电阻的调节方式。 最后,提醒用户进行测试验证,使用高精度仪器测量电压和温升,确保设计符合要求。同时,成本方面的建议也需要提及,帮助用户控制预算。</think>以下是基于前述电源设计方案的 **简化电路图框架** 和关键模块说明。由于文本无法直接绘制图形,将以模块化描述和符号标注呈现: --- ### **一、整体电路框图** ``` 220V AC │ ├─[保险丝]─[压敏电阻]─[EMI滤波器]─ │ ▼ 全桥整流 → 400V滤波电容 → 反激式开关电源(UC3845控制) │ ├─变压器多路输出:±15V、+18V、+5.5V │ ▼ 各路线性稳压器 → 最终输出(3.3V, ±5V, 9V, ±12V) ``` --- ### **二、关键模块电路图示例** #### **1. 反激式开关电源核心部分** ``` Primary Side: UC3845 Pin6(PWM输出)→ MOSFET(IRF840)→ 变压器初级(Np=40T) + 电流检测电阻(0.1Ω)→ UC3845 Pin3(电流反馈) Secondary Side: - 绕组1(±15V):Ns1=2T(中心抽头)→ 全波整流 → LC滤波(10μH + 470μF) - 绕组2(+18V):Ns2=3T → 整流 → LC滤波 - 绕组3(+5.5V):Ns3=1T → 整流 → LC滤波 ``` #### **2. ±5.0V对称稳压电路** ``` +15V输入 → LT3045 → 输出+5.0V │ │ │ ├─反馈电阻R1=4.99kΩ(0.1%) │ └─R2=10kΩ(调节输出) ▼ -15V输入 → LT3094 → 输出-5.0V │ │ │ ├─反馈电阻R1=4.99kΩ(0.1%) │ └─R2=10kΩ(镜像对称) ``` #### **3. 动态对称性补偿电路** ``` ±5V输出 → ADA4522差分放大器 → 比较电压差 → 反馈至LT3045/LT3094调整端 ``` --- ### **三、电路图绘制工具建议** 1. **推荐工具**: - **KiCad**(免费开源):适合模块化设计,支持多页原理图 - **LTspice**(仿真验证):可模拟稳压器动态响应 - **Altium Designer**(专业版):支持PCB协同设计 2. **符号标注规范**: - **高低压隔离区**:用虚线框标注(如变压器两侧) - **关键参数**:直接在元件旁标注(如“C1: 470μF/25V”) - **接地符号**:区分“PGND”(功率地)和“SGND”(信号地) --- ### **四、注意事项** 1. **安全设计**: - 在变压器初级与次级间添加 **Y电容**(2.2nF/250V)以抑制共模干扰 - MOSFET需并联 **RC缓冲电路**(如100Ω + 1nF) 2. **布局示例**: ``` [AC输入] → [保险丝] → [EMI滤波] → [整流桥] │ ▼ [高压滤波] → [反激控制器] → [变压器] │ │ │ ├→ [±15V整流] → [LT3045/LT3094] → ±5V │ ├→ [+18V整流] → [LM317] → 9V └───────────────────────────→ [+5.5V整流] → [TPS7A33] → 3.3V ``` --- 如需具体元件连接细节或仿真文件,可进一步说明目标应用场景(如PCB面积、成本限制等)以优化设计。
