小菜鸟的JAVA学习日记002——画图板

1、大致思路：

• 画图板类Panel

要制作画图板的大致框架，首先需要一个画板（JPanel），然后是选择要画的图形、画笔的颜色、粗细以及后退、清除的按钮（JButton），最后将这个画板和所有按钮以流式布局的方式加到最终的大框架（JFrame）上，画图板的大致结构就完成了，主要需要用到的就是以上括号里的三个类。

需要注意的是，关于我自己写的这个画图板类Panel到底应该继承JFrame类还是继承JPanel类有两种想法：
1、继承JFrame，作为一个新型的框架类，在此类中编写显示界面的方法时再new一个JPanel类的画板加到this上，显示this。
2、继承JPanel，作为一个新型画板类，在此类中编写显示界面的方法时再new一个JFrame类的框架，将this加到这个框架上，显示这个框架。

个人觉得应该用第二种想法，因为到后面会涉及重写用于重绘的paint()函数，既然图形是画在画板JPanel上的，那么重绘也必然要针对画板JPanel，也就是说我要重写的是JPanel中的paint()函数，而不是JFrame中的，那么就只有继承JPanel，才能重写JPanel中的paint()函数，从而达到针对性重绘的目的。

在设置画图板显示之后，再利用Graphics graphics = this.getGraphics()在自己写的这个新型画板类的对象上获得画笔，并将画笔传到监听器类Listener中，在监听器中监听鼠标的各种行为并用此画笔画出对应的图形。注意：一定要在画图板设置可见之后再获得画笔，否则得到的画笔是空指针。

• 监听器类Listener

点击各按钮时，监听按钮点击事件需要用到ActionListener接口，画图时需要用到鼠标，因此也需要监听鼠标行为的相关监听器接口。使用时无论是定点位置监听鼠标行为的MouseListener，还是监听鼠标移动拖动的MouseMotionListener，还是两者兼而有之，都可以只用MouseAdapter来代替。MouseAdapter是一个类，其中含有MouseListener接口和MouseMotionListener接口的所有方法，所以继承了MouseAdapter类之后，不仅可以使用监听鼠标行为的所有常用方法，还不用像继承那两个接口那样必须把不用的方法也重写一遍，岂不美哉！

想清楚需要继承的接口与类之后，就要开始思考画每一个图形的每一步细节。画这个图形的每一步时，鼠标在这一刻的行为是什么？这个行为对应的是我需要重写的哪个函数？我在重写这个函数时，要在里面得到哪些坐标，还要做哪些其他的事以帮助完成整个图形的绘制？

• 画直线：按下——拖拽——释放。

1、首先要在画板上某个点按下鼠标（对应mousePressed(MouseEvent e){}函数），点击的同时在对应的行为函数中获得该点的坐标X1，Y1。

public void mousePressed(MouseEvent e){
    if("直线".equals(shapename)){
        x1 = e.getX(); y1 = e.getY(); //得到头点坐标
    }
}

2、从这一点开始，用鼠标朝某一个方向进行拖拽，直到另一个点，然后释放鼠标（对应mouseReleased(MouseEvent e)函数），释放的同时在对应的行为函数中获取释放点的坐标X2，Y2，此时已经获得此线段的头坐标（X1，Y1）和（X2，Y2），调用画笔画直线的方法drawLine( X1, Y1, X2, Y2)即可画出一条直线。

public void mouseReleased(MouseEvent e){
    if("直线".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY(); //得到尾点坐标
    		graphics.drawLine(x1, y1, x2, y2); //连接头尾两点画直线
    	}
}

• 画三角形：画直线——点击（对应mouseClicked(MouseEvent e)函数）第三个点连接这条直线的首尾两点。
  注意：由于点击 = 按下 + 释放，当鼠标点击时，监听器监听到鼠标行为的顺序依次是：按下——释放——点击，系统会先执行按下和释放所对应的的函数，最后再执行点击函数，因此为了使得点击的操作不受按下和释放的影响，在最后点击第三点画出三角形时，必须想办法避开前面的按下和释放操作，只执行点击操作，最简单的方法就是设置一个变量，画三角形时每完成一步，就让该变量+1，每次根据这个变量的大小来判断该进行哪一步，该避开哪一步，最后一个三角形画完后，使该变量回归初始值即可。

private int triangle = 1; //设置变量

public void mousePressed(MouseEvent e){
    if("三角形".equals(shapename) && triangle==1){
    		x1 = e.getX(); y1 = e.getY();
    		triangle++; //执行完第一步，变量+1
    	}
}

public void mouseReleased(MouseEvent e){
    if"三角形".equals(shapename) && triangle==2){ //如果变量为2的话才执行此操作
    		x2 = e.getX(); y2 = e.getY();
    		graphics.drawLine(x1, y1, x2, y2); //连接头尾两点画直线
    		triangle++; //执行完第二步，变量+1
    	}
}

public void mouseClicked(MouseEvent e){
		if("三角形".equals(shapename) && triangle==3){ //如果变量为3的话才执行此操作
			x = e.getX(); y = e.getY(); //得到第三点的坐标
			graphics.drawLine(x, y, x1, y1);
		    graphics.drawLine(x, y, x2, y2); //连接第三点与已画直线的首尾两点形成三角形
			triangle = 1; //三角形画完，变量回归初始值
		}
	}

• 画多边形：画直线——for(i=0;i<n;i++){点击某点，连接该点与上一直线的尾点形成新的直线}——双击某点（e.getClickCount()==2），连接上一直线的尾点以及第一条直线的首点，形成封闭多边形。
  注意：与三角形一样，在点击和双击时画多边形涉及计算机执行按下——释放——点击操作的顺序问题，解决的方法同样是设置一个对应的变量，使得该变量随着画图进程的前进而+1，根据此变量的大小在画图进程的不同时刻执行唯一的操作，最后再让其回归初始值。

private int triangle = 1 //设置变量

public void mousePressed(MouseEvent e){
    	if("多边形".equals(shapename) && polygon==1){
    		x1 = e.getX(); y1 = e.getY();
    		polygon++; 执行完第一步，变量+1
    	}
    }

public void mouseReleased(MouseEvent e){
    	if("多边形".equals(shapename) && polygon==2){ //当变量为2时才执行此操作
    		x2 = e.getX(); y2 = e.getY();
    		graphics.drawLine(x1, y1, x2, y2); //连接头尾两点画直线
    		polygon++; 执行完第二步，变量+1
		}
    }

public void mouseClicked(MouseEvent e){
		if("多边形".equals(shapename) && polygon>2){ //当变量大于2时才执行此操作
			x = e.getX(); y = e.getY();
			graphics.drawLine(x, y, x2, y2);
			x2 = x; y2 = y; //每多画一条边，就将坐标变换，以便下一次点击时画下一条边
			polygon++; //每多画一条边，变量+1
		}
		if("多边形".equals(shapename) && e.getClickCount()==2){ //双击时
			x = e.getX(); y = e.getY();
			graphics.drawLine(x, y, x1, y1);
		    graphics.drawLine(x, y, x2, y2); //连接头尾两点，形成封闭多边形
			polygon = 1; //变量回归初始值
		}
	}

画三角形与多边形的方法都是在画直线方法的基础上演化而来的，只是多涉及了点击、双击和每一步坐标的变换，在此不做过于详细的讲解。

• 画矩形：鼠标操作方法与画直线相同，得到X1，Y1，X2，Y2。画矩形方法为drawRect(x，y，width，height)，其中x，y是最终画出的矩形左上角的顶点坐标，因此无论你是朝哪个方向画的矩形，一定要得到其左上角的顶点坐标，即（（X1，X2中的最小值），（Y1，Y2中的最小值））。而宽width和高height则分别对应X1与X2之差的绝对值和Y1与Y2之差的绝对值。

public void mousePressed(MouseEvent e){
    if("直线".equals(shapename)){
        x1 = e.getX(); y1 = e.getY(); //得到头点坐标
    }
}

public void mouseReleased(MouseEvent e){
    if("直线".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY(); //得到尾点坐标
    		graphics.drawRect(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2)); //画矩形
    	}
}

• 画椭圆：与画矩形类似，只是方法为drawOval(x，y，width，height)。

public void mousePressed(MouseEvent e){
    if("椭圆".equals(shapename)){
        x1 = e.getX(); y1 = e.getY(); //得到头点坐标
    }
}

public void mouseReleased(MouseEvent e){
    if("椭圆".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY(); //得到尾点坐标
    		graphics.drawOval(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2)); //画椭圆
    	}
}

此外还有填充矩形、填充椭圆和3D矩形等类似图形，都是与最基础的椭圆、矩形画法同一模式，只是方法参数不同而已，在此不做过于详细的解释。

• 画曲线：点击——不断拖动。

从微元法的角度思考，曲线可以看做是由很多条小直线收尾连接而成的，因此在鼠标拖动（对应mouseDragged(MouseEvent e)函数）时，可以在对应行为函数中先画一条直线，然后立刻此直线的尾坐标（X2，Y2）转变为下一直线的头坐标（X1，Y1），这样一来，在鼠标拖动过程中，系统会不断执行mouseDragged(MouseEvent e)函数，也就会不断地画首尾相连的小直线，最终连成一条曲线。

 public void mousePressed(MouseEvent e){
    if("曲线".equals(shapename)){
        x1 = e.getX(); y1 = e.getY(); //得到头点坐标
    }
}

 public void mouseDragged(MouseEvent e){
    	if("曲线".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY(); //得到尾点坐标
    		graphics.drawLine(x1, y1, x2, y2); //连接头尾两点画微元小直线
    		x1 = x2; y1 = y2; //调换坐标，准备循环画微元小直线
    	}
    }

• 图形类Shape

1、图形的重绘：
按理说，画笔传到了监听器类中，就可以直接一步一步画出各种图形，不用再增加其它类了。但之所以还要增加一个图形类，是因为画图板的重绘函数paint()并没有重绘出你自己画出的这些图形，导致在画图的过程中，一旦界面稍微动一下，所有图形都会全部消失。paint()函数的主要作用是在界面移动或者发生某些形变（缩小、最小化）时，系统会自动调用paint()函数，以保证paint()函数中的内容不会随着界面的变化而消失。这时就需要将你已经画过的所有图形的数据、信息以某种形式保存起来，并且重写paint()函数，将所有画过的图形在重写的paint()函数中再重绘一遍，你画过的图形就不会随着界面的变化而消失了。保存的形式，就是再写一个图形类Shape，将不同图形的绘制方法写在Shape类的画图方法中，并用这个类创建一个图形数组，每画一个图形，就将它存在这个Shape数组中，最后在重绘函数paint()中调用数组中每个图形对象对应的画图方法，即可重绘出图形。

public void paint(Graphics graphics){
		super.paint(graphics); //必须先调用父类的paint()函数
		for(int i=0;i<shapeArray.length;i++){
			if(shapeArray[i]!=null){
				shapeArray[i].DrawShape(graphics); //重绘
			}
		}
	}

2、后退和清空的实现：
一旦监听器监听到点击了“后退”按钮，那么就将已经保存的图形数组中的最后一个图形对象设置为null，在paint()函数中重绘时加上一个条件语句if(a[]!=null)，然后想办法调用paint()函数，使得所有图形重绘一次，那么你所画得最后一个图形就不会被重绘出，当场消失，后退功能就得以实现。然而paint()函数不可以被人为直接调用，只有在界面发生变化时才会触发它的调用，如果要人为调用paint()函数，只能通过调用repaint()函数来间接调用paint()函数。因此，将画板传到监听器类，并在“后退”的最后调用其repaint()函数，就可以人为实现重绘，最终达到后退目的。
至于清空，和后退一个道理，只需将图形数组中的所有图形设置为null，再用repaint()人为重绘即可。

public void actionPerformed(ActionEvent e){
	if("后退".equals(e.getActionCommand())){
			shapeArray[num-1] = null;
			panel.repaint();
			num--;
		}else if("清空".equals(e.getActionCommand())){
			for(int i=0;i<num;i++){
				shapeArray[i] = null;
			}
			panel.repaint();
			num = 0;
		}
	}

补充：关于设置粗线、细线与橡皮擦：

为一个画笔graphics设置线条粗细的方法：利用Graphics2D类。此类可理解为二维画笔，将Graphics类的普通画笔强制转型为Graphics2D类的二维画笔之后，就可以为此画笔设置粗细。具体代码为：

Graphics2D graphics2d = (Graphics2D)graphics; //强制转型为二维画笔
graphics2d.setStroke(new BasicStroke(1f)); //设置粗细为1f

设置完粗细后，后面用画笔时无论用graphics2d还是用graphics都可以，此时这两个画笔已经是同一个画笔了，而且都是二维画笔。

至于橡皮擦，想简单点无非就是要使鼠标划过的地方被画板的背景色覆盖，其实不就是用颜色为画板背景色的画笔来画曲线吗？所以当执行橡皮擦按钮的命令时，就将画笔颜色设置为画板背景色，并且调用画曲线的方法就可以了，同时还要注意用Graphics2D将这个“橡皮擦画笔”的粗细设置得粗一点，这样这个橡皮擦能一次性擦干净的面积就更大。

2、具体代码：

• 画图板类Panel

public class Panel extends JPanel{

	public static void main(String args[]){
		Panel panel = new Panel();
		panel.showP();
	}

	public Shape []shapeArray = new Shape [1000000]; //设置保存图形的数组

	public void showP(){
		JFrame jFrame = new JFrame("画图板");
		jFrame.setSize(900, 800);
		jFrame.setResizable(false);
		jFrame.setLocationRelativeTo(null);
		jFrame.setDefaultCloseOperation(3);

		FlowLayout flowLayout = new FlowLayout();
		jFrame.setLayout(flowLayout);

		Listener listener = new Listener();

		//加图形选择按钮
		String name[] = {"直线","三角形","矩形","椭圆","多边形","曲线","填充矩形","3D矩形","填充椭圆"};
		for(int i=0;i<9;i++){
			JButton jButton = new JButton(name[i]);
			jButton.setPreferredSize(new Dimension(90, 30));
			jFrame.add(jButton);
			jButton.addActionListener(listener);
		}

		//加线与橡皮擦选择按钮
		String line[] = {"细线","粗线","橡皮擦"};
		for(int i=0;i<3;i++){
			JButton jButton = new JButton(line[i]);
			jButton.setPreferredSize(new Dimension(90, 30));
			jFrame.add(jButton);
			jButton.addActionListener(listener);
		}

		//加颜色选择按钮
		Color color[] = {Color.BLACK,Color.RED,Color.PINK,Color.ORANGE,Color.YELLOW,Color.GREEN,Color.CYAN,Color.BLUE,Color.GRAY};
		for(int i=0;i<9;i++){
			JButton jButton = new JButton();
			jButton.setPreferredSize(new Dimension(40, 40));
			jButton.setBackground(color[i]);
			jFrame.add(jButton);
			jButton.addActionListener(listener);
		}

		//加后退清空按钮
		JButton jButton001 = new JButton("后退");
		jButton001.setPreferredSize(new Dimension(60, 30));
		JButton jButton002 = new JButton("清空");
		jButton002.setPreferredSize(new Dimension(60, 30));
		jFrame.add(jButton001);
		jFrame.add(jButton002);
		jButton001.addActionListener(listener);
		jButton002.addActionListener(listener);

		//将画板加到界面上
		this.setPreferredSize(new Dimension(888, 700));
		this.setBackground(Color.WHITE);
		jFrame.add(this);
		this.addMouseListener(listener);
		this.addMouseMotionListener(listener);

	    jFrame.setVisible(true);

	    //生成画笔并进行相关初始设置
		Graphics graphics = this.getGraphics();
		Graphics2D graphics2d = (Graphics2D)graphics;
		graphics2d.setStroke(new BasicStroke(1f));
		graphics.setColor(Color.BLACK);

		//传相关参数到监听器类
		listener.Pass(graphics, shapeArray, this);
	}

	//重写重绘函数
	public void paint(Graphics graphics){
		super.paint(graphics);
		for(int i=0;i<shapeArray.length;i++){
			if(shapeArray[i]!=null){
				shapeArray[i].DrawShape(graphics);
			}
		}
	}
}

• 监听器类Listener

public class Listener extends MouseAdapter implements ActionListener{
	private Graphics graphics;
	private Color color ;
	private String shapename;
	private int x1,y1,x2,y2,x,y;
	private Shape shapeArray [];
	private int num = 0;
	private int triangle = 1;
	private int polygon = 1;
	String line = "细线";
	Panel panel = new Panel();

	//传递参数函数
	public void Pass(Graphics graphics, Shape shapeArray[], Panel panel){
		this.graphics = graphics ;
		this.shapeArray = shapeArray;
		this.panel = panel;
	}

	//按钮被点击
	public void actionPerformed(ActionEvent e){
		if("".equals(e.getActionCommand())){
			JButton jButton = new JButton();
			jButton = (JButton)e.getSource();
			color = jButton.getBackground();
			graphics.setColor(color);
		}else if("橡皮擦".equals(e.getActionCommand())){
			line = "橡皮擦";
		}else if("粗线".equals(e.getActionCommand())){
			line = "粗线";
		}else if("细线".equals(e.getActionCommand())){
			line = "细线";
		}else if("后退".equals(e.getActionCommand())){
			shapeArray[num-1] = null;
			panel.repaint();
			num--;
		}else if("清空".equals(e.getActionCommand())){
			for(int i=0;i<num;i++){
				shapeArray[i] = null;
			}
			panel.repaint();
			num = 0;
		}else{
			shapename = e.getActionCommand();
		}
	}

	//鼠标点击
	public void mouseClicked(MouseEvent e){
		if("三角形".equals(shapename) && triangle==3){
			x = e.getX(); y = e.getY();
			Shape shape = new Shape(shapename, line, color, x1, y1, x2, y2, x, y);
			shape.DrawShape(graphics);
			shapeArray[num++] = shape;
			triangle = 1;
		}
		if("多边形".equals(shapename) && polygon>2){
			x = e.getX(); y = e.getY();
			Shape shape = new Shape(shapename, line, color, x1, y1, x2, y2, x, y);
			shape.DrawShape(graphics);
			shapeArray[num++] = shape;
			x2 = x; y2 = y;
			polygon++;
		}
		if("多边形".equals(shapename) && e.getClickCount()==2){
			x = e.getX(); y = e.getY();
			Shape shape = new Shape("三角形", line, color, x1, y1, x2, y2, x, y);
			shape.DrawShape(graphics);
			shapeArray[num++] = shape;
			polygon = 1;
		}
	}

    //鼠标按下
    public void mousePressed(MouseEvent e){
    	if("直线".equals(shapename)||"矩形".equals(shapename)||"填充矩形".equals(shapename)||"3D矩形".equals(shapename)||
    			"椭圆".equals(shapename)||"填充椭圆".equals(shapename)||"曲线".equals(shapename)||"橡皮擦".equals(line)){
    		x1 = e.getX(); y1 = e.getY();
    	}
    	if("三角形".equals(shapename) && triangle==1){
    		x1 = e.getX(); y1 = e.getY();
    		triangle++;
    	}
    	if("多边形".equals(shapename) && polygon==1){
    		x1 = e.getX(); y1 = e.getY();
    		polygon++;
    	}
    }

    //鼠标释放
    public void mouseReleased(MouseEvent e){
    	if("直线".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape(shapename,line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		shapeArray[num++] = shape;
    	}
    	if("三角形".equals(shapename) && triangle==2){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape("直线",line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		shapeArray[num++] = shape;
    		triangle++;
    	}
    	if("矩形".equals(shapename)||"填充矩形".equals(shapename)||"3D矩形".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape(shapename,line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		shapeArray[num++] = shape;
    	}
    	if("椭圆".equals(shapename)||"填充椭圆".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape(shapename,line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		shapeArray[num++] = shape;
    	}
    	if("多边形".equals(shapename) && polygon==2){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape("直线",line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		shapeArray[num++] = shape;
    		polygon++;
		}
    }

    //鼠标拖拽
    public void mouseDragged(MouseEvent e){
    	if("曲线".equals(shapename)){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape("直线",line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		shapeArray[num++] = shape;
    		x1 = x2; y1 = y2;
    	}else if("橡皮擦".equals(line)){
    		x2 = e.getX(); y2 = e.getY();
    		Shape shape = new Shape("直线",line,color,x1,y1,x2,y2);
    		shape.DrawShape(graphics);
    		x1 = x2; y1 = y2;
    	}
    }
}

• 图形类Shape

public class Shape {
	private int x1,y1,x2,y2,x,y;
	public String name,line;
	Color color;

	//构造函数一
	public Shape(String name,String line,Color color,int x1,int y1,int x2,int y2){
		this.name = name;
		this.line = line;
		this.color = color;
		this.x1 = x1; this.y1 = y1;
		this.x2 = x2; this.y2 = y2;
	}

	//构造函数二
	public Shape(String name,String line,Color color,int x1,int y1,int x2,int y2,int x,int y){
		this.name = name;
		this.line = line;
		this.color = color;
		this.x1 = x1; this.y1 = y1;
		this.x2 = x2; this.y2 = y2;
		this.x = x; this.y = y;
	}

	//画图方法
	public void DrawShape(Graphics graphics){
		graphics.setColor(color);
		Graphics2D graphics2d = (Graphics2D)graphics;
		switch (line) {
		case "橡皮擦": graphics2d.setStroke(new BasicStroke(30f));
		               graphics2d.setColor(Color.WHITE); break;
		case "粗线": graphics2d.setStroke(new BasicStroke(3f)); break;
		case "细线": graphics2d.setStroke(new BasicStroke(1f)); break;
		}
		switch (name){
		case "直线": graphics.drawLine( x1, y1, x2, y2); break;
		case "三角形": graphics.drawLine(x, y, x1, y1);
		               graphics.drawLine(x, y, x2, y2); break;
		case "矩形": graphics.drawRect(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2)); break;
		case "填充矩形": graphics.fillRect(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2)); break;
		case "3D矩形": graphics.fill3DRect(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2),true); break;
		case "椭圆": graphics.drawOval(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2)); break;
		case "填充椭圆": graphics.fillOval(Math.min(x1, x2), Math.min(y1, y2),Math.abs(x1-x2), Math.abs(y1-y2)); break;
		case "多边形": graphics.drawLine(x, y, x2, y2); break;
		}
	}
}

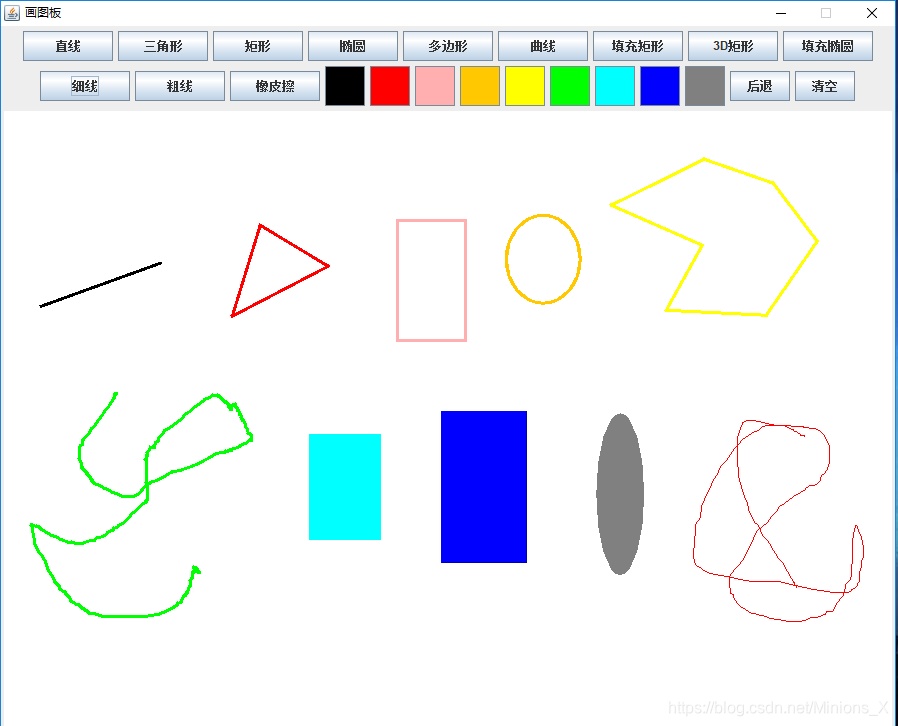

3、最终效果：
