该模板创建与常规方法有稍许不同，为自己在学习过程所总结，写成学习笔记用来作为回顾和参考，按此参考做法约用30分钟左右。

1、下载STM32标准库

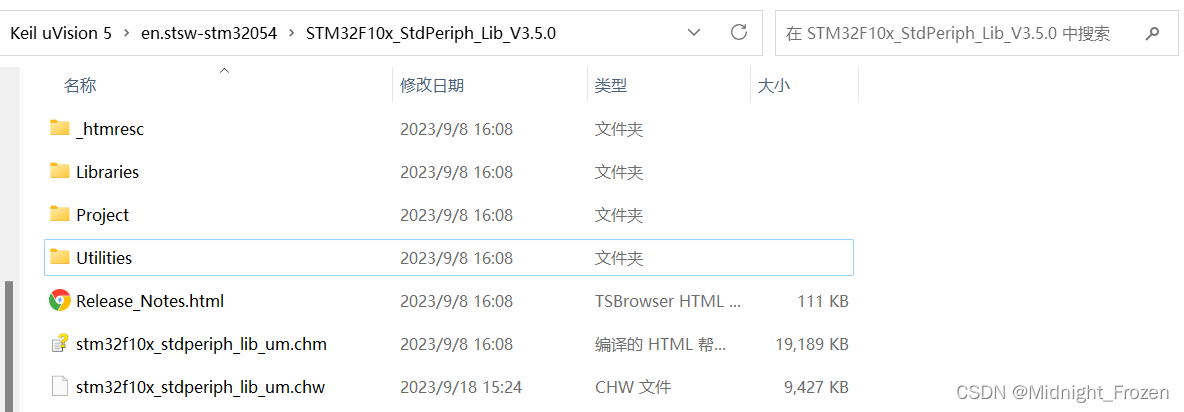

我们可以在STM32官网上下载标准库，使用3.5.0的固件库，这里下载的是stsw-stm32054，解压进入STM32F10x_StdPeriph_Lib_V3.5.0文件，里面的Libraries就是我们所需的库文件，而Project则是官方给出的文件模板，Utilities是基于官方评估板的例程。这里选择自建模板，Libraries和Project将会被使用到。

官方下载连接：https://www.st.com.cn/zh/embedded-software/stsw-stm32054.html

2、新建本地工程文件夹

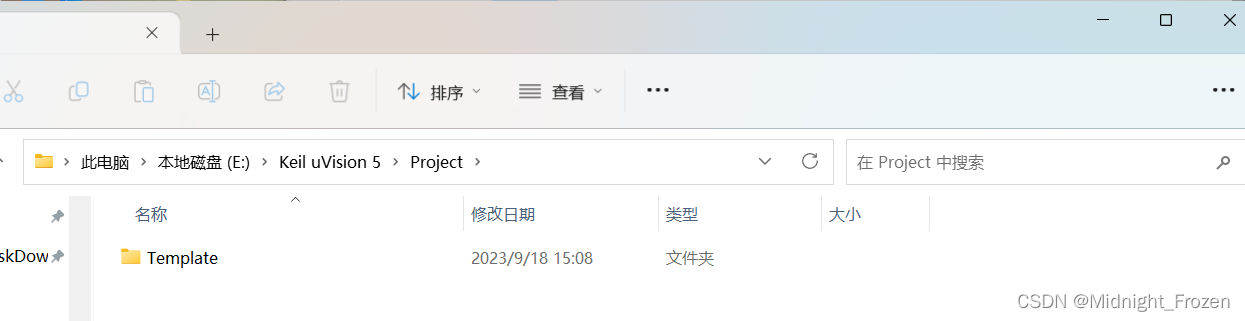

我们可以在本地电脑自己常用的地址上建立一个工程模板的文件夹，这里取名为Template，保存在E:\Keil uVision 5\Project下，没有Project可以自己新建。

这里以STM32F103C8T6为参考，不同的MCU型号在后续的启动文件选择时有所区别，在Template文件夹下建立文件夹为STM32F103C8T6。

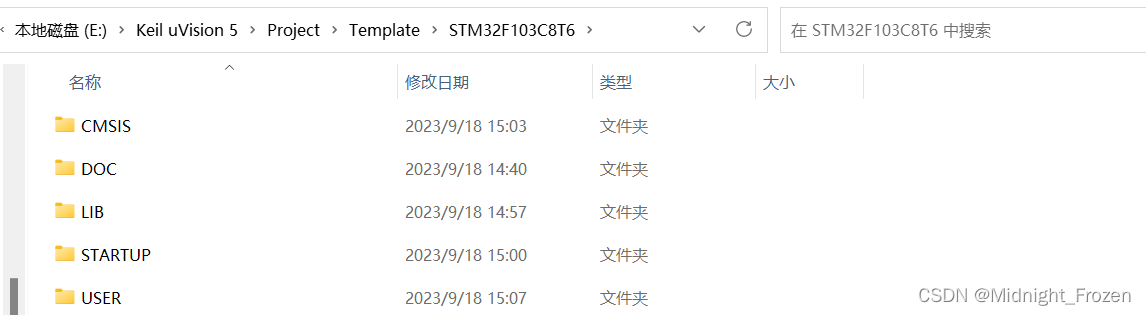

在STM32F103C8T6文件下新建CMSIS、STARTUP、USER、LIB和DOC，其中CMSIS存放核心固件，STARTUP存放启动文件，USER存放我们自己编写的文件，包括main.c和中断文件，LIB存放我们需要引用的库文件，包括adc、flash等，DOC则存放说明文档，初学者学习时可不用。

3、给文件夹添加相应的库文件

（1）CMSIS

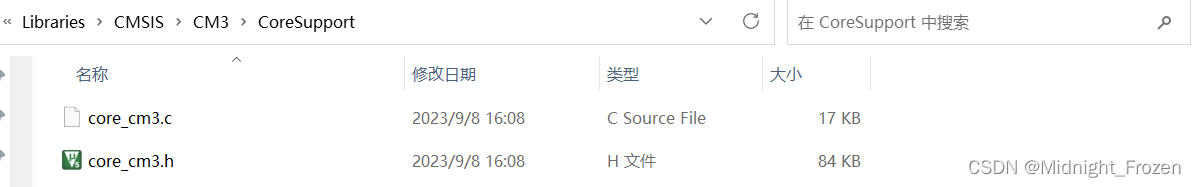

打开STM32F10x_StdPeriph_Lib_V3.5.0文件夹，找到Libraries\CMSIS\CM3\CoreSupport，将改文件夹下的core_cm3.c和core_cm3.h复制到刚才创建的Template\STM32F103C8T6\CMSIS下

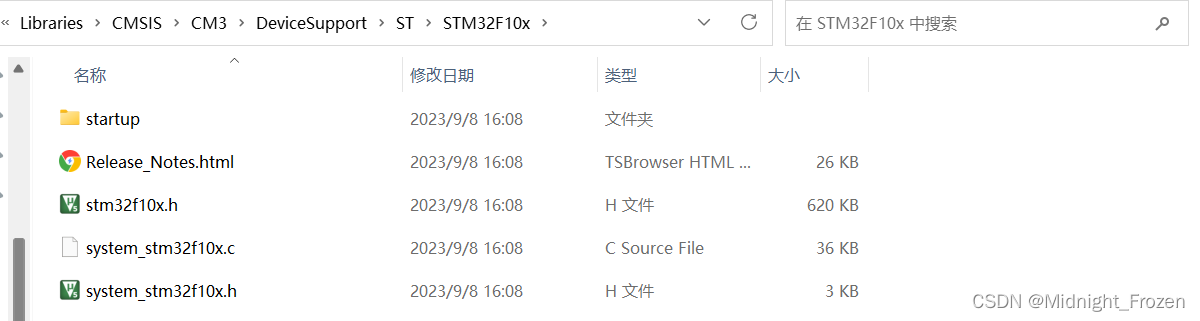

然后再到Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x将stm32f10x.h、system_stm32f10x.c和system_stm32f10x.h复制到刚才创建的Template\STM32F103C8T6\CMSIS下

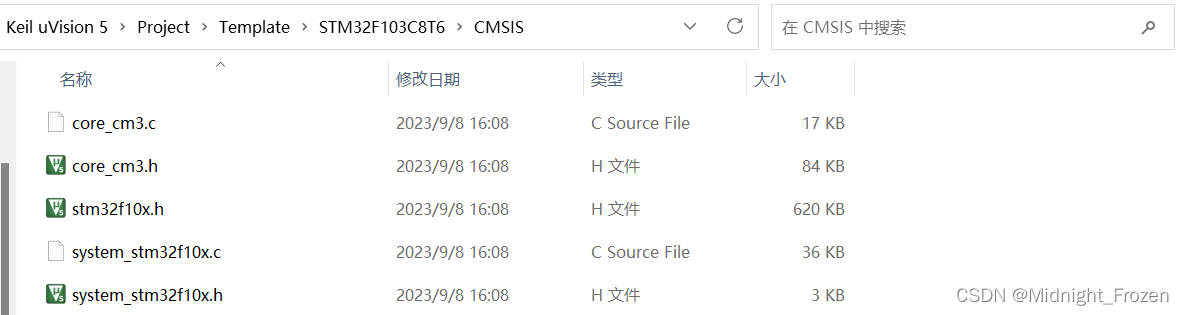

CMSIS文件夹如下：

（2）STARTUP

我们打开Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup文件夹，可以看到有arm、gcc_ride7、iar等多个文件夹，在不同的开发环境下用相应的启动文件，这里使用的时keil5，我们选择arm文件，里面是使用汇编语言编写的启动文件，这里不同型号的MCU的flash大小不一样，选择的启动文件也不一样

ld.s flash大小为16~32K，适用于小容量产品
md.s flash大小为64~128K，适用于中等容量产品
hd.s flash大小为256~512K，适用于大容量产品
xl.s flash大小为512~1024K，适用于超大容量产品

这里我们以C8T6为参考，C8T6的flash大小为64K，意味着我们应选择md.s的启动文件，但是为了方便我们日后拿到不同flash大小的STM32F10x时更好修改启动文件，在这里将arm文件夹下的所有启动文件复制到Template\STM32F103C8T6\STARTUP 文件下

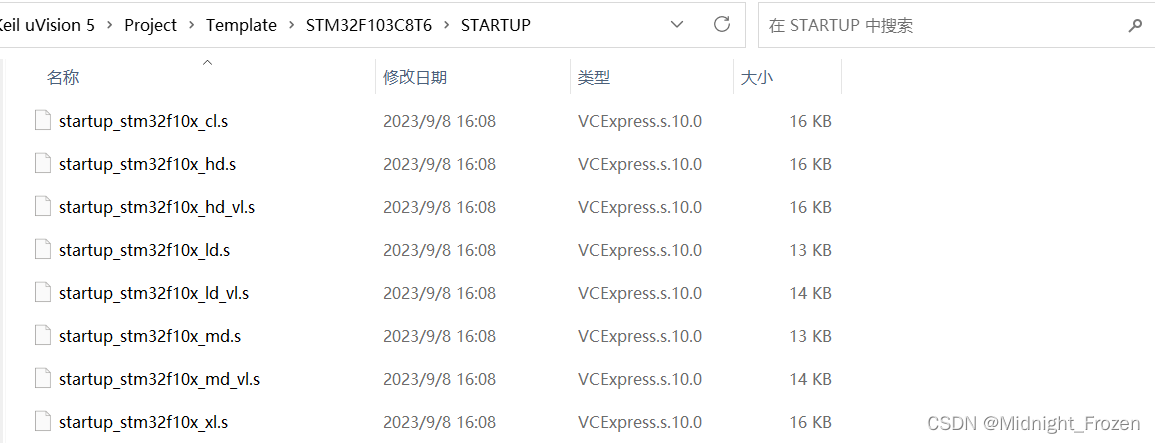

STARTUP文件夹如下：

（3）LIB

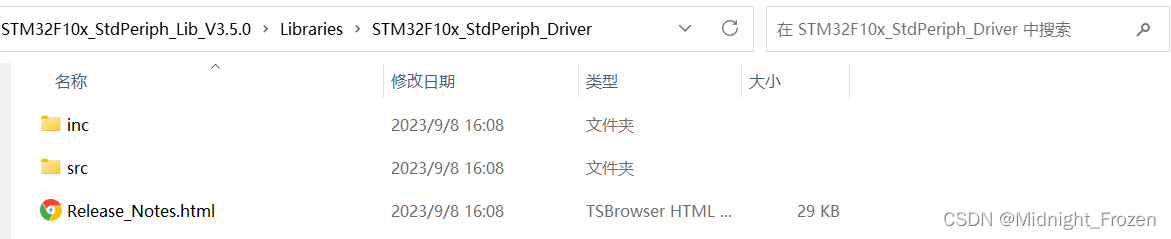

LIB文件夹里我们放官方给出的固件库文件，打开STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver文件夹，里面有src、inc和html的说明文件，其中src里面是固件库的xxx.c文件，inc里面为编译需要引用的xxx.h头文件

我们将inc和src里的所有c文件和h文件复制到Template\STM32F103C8T6\LIB里

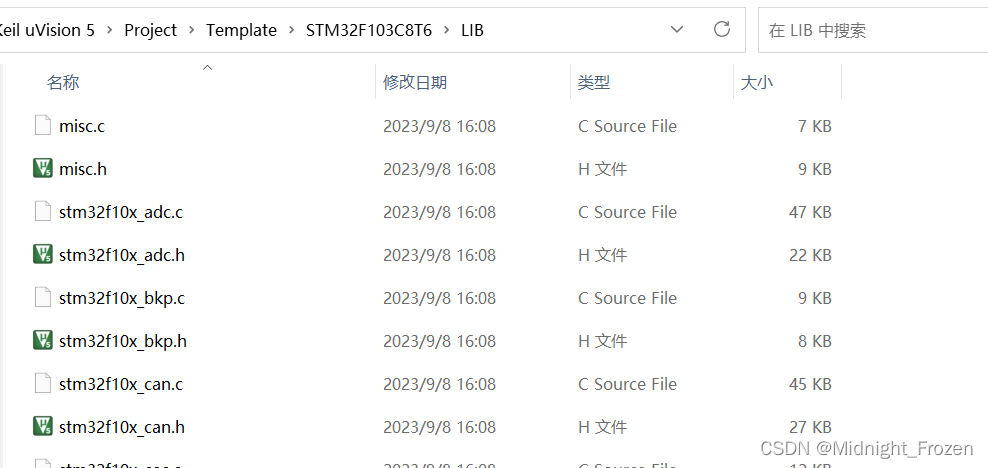

LIB文件夹如下：

（4）USER

这里用于存放我们自己编写的文件，包括main.c、中断文件stm32f10x_it.c、中断头文件stm32f10x_it.h和配置库的头文件stm32f10x_conf.h，我们可以借用ST官方给出的模板，打开STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template选择上述所说的四个文件，将其放在Template\STM32F103C8T6\USER文件夹下

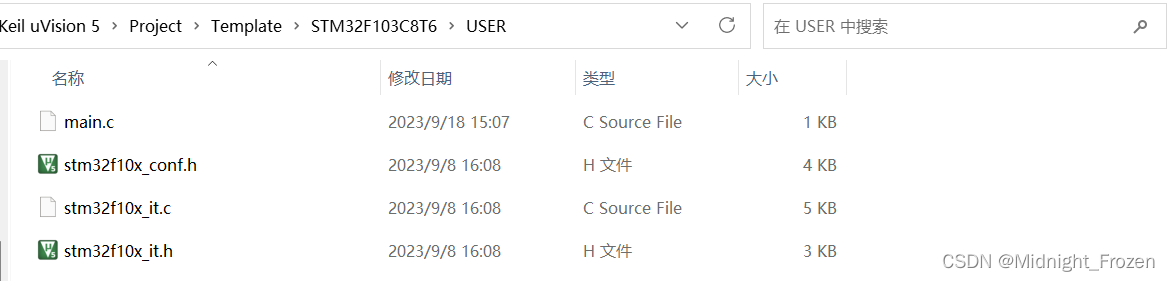

USER文件夹如下：

4、创建工程文件

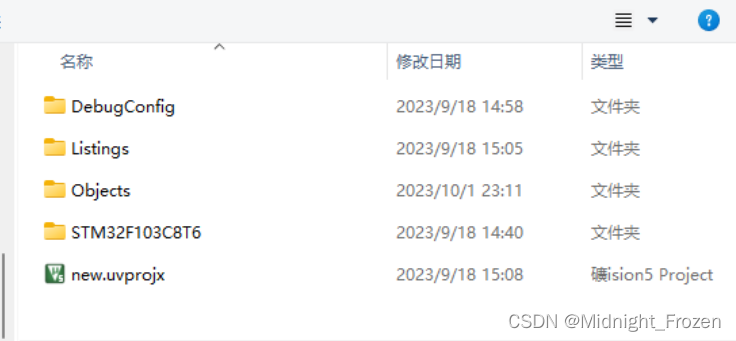

打开Keil5软件，在上方的工具栏选择“Project” -> "New uVision Project..."，在Template文件下输入工程名字后创建，这里命名为new，创建后

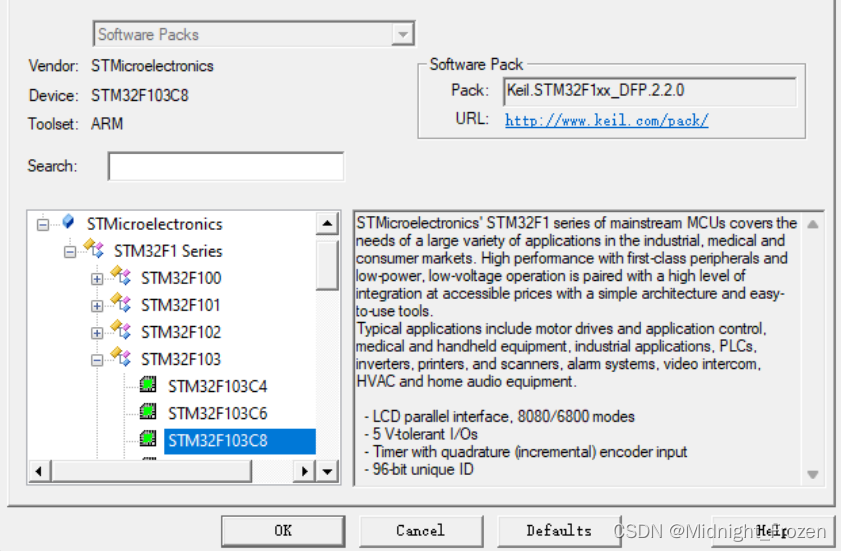

接下来根据手上的芯片选择MCU型号，这里选择的是STM32F103C8T6

之后关闭弹出来的在线固件库管理页面

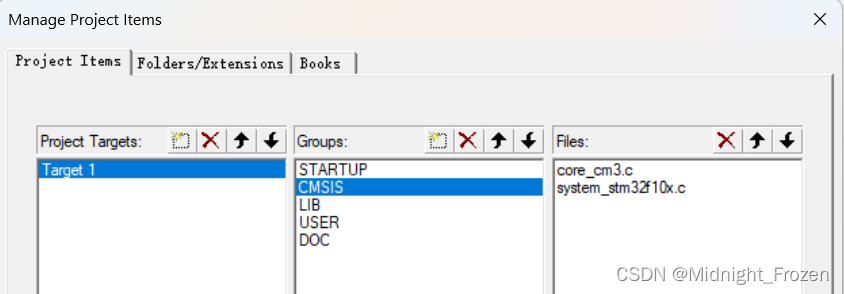

然后选择Manage Project Items

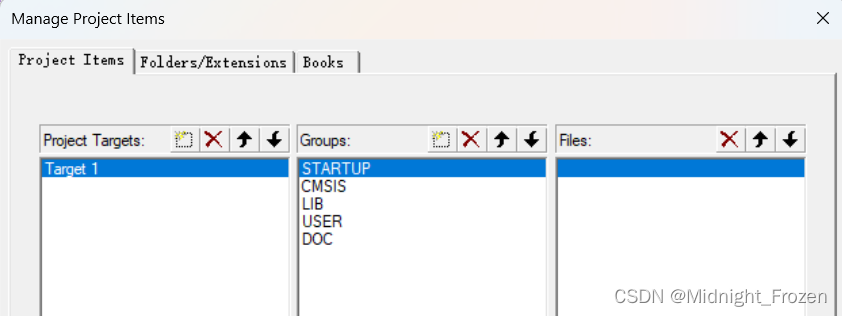

点击Groups右侧的加号，添加并改名为以下group，点击OK保存后再次打开

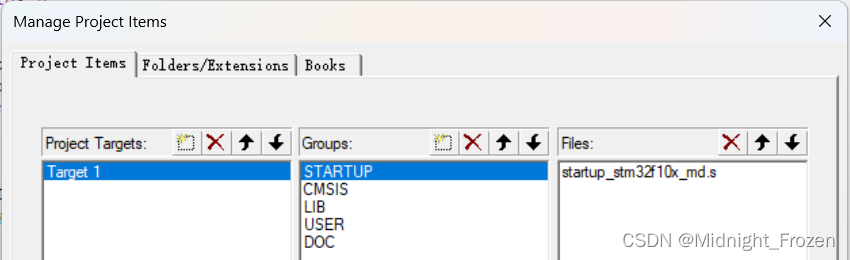

点击STARTUP，再在右侧下方点击“Add Files...”，在文件类型上选择“All files(*.*)”后打开STM32F103C8T6\STARTUP文件夹，按照3（2）里的要求选择启动文件，这里选择startup_stm32f10x_md.s

点击CMSIS，与上述步骤一样，打开STM32F103C8T6\CMSIS文件夹，添加该文件夹下的所有c文件

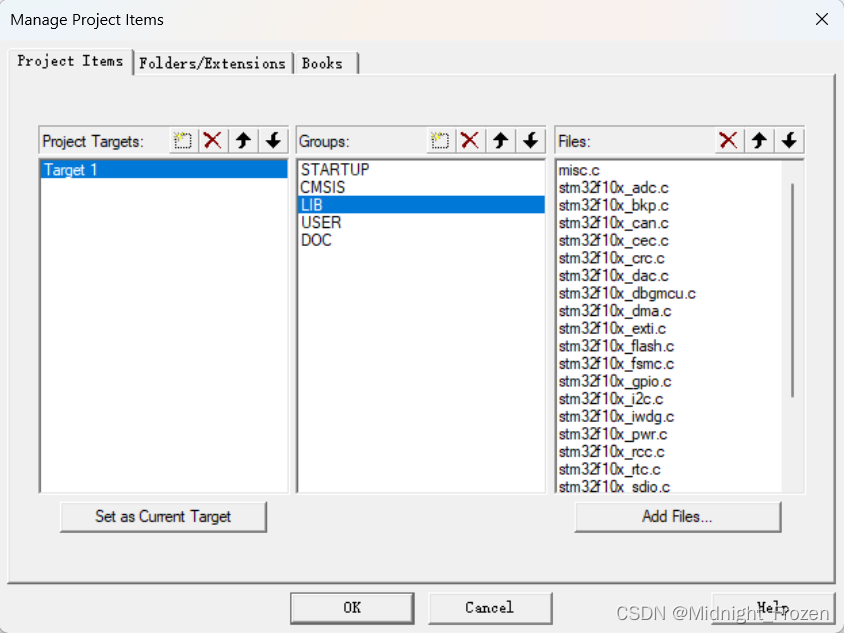

点击LIB，与上诉步骤一样，打开STM32F103C8T6\LIB，添加该文件夹下的所有c文件

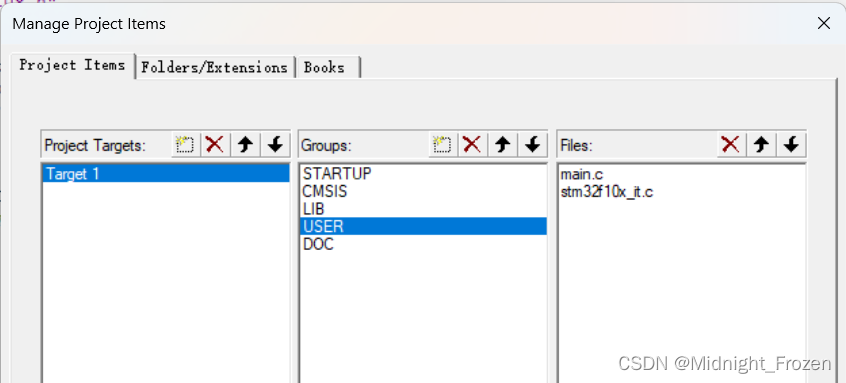

点击USER，与上诉步骤一样，打开STM32F103C8T6\USER，添加该文件夹下的所有c文件

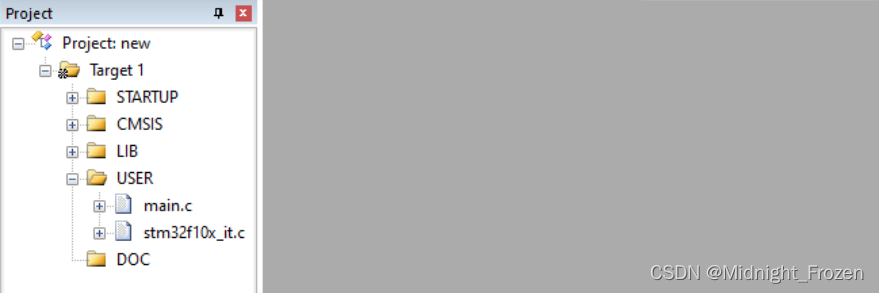

点击OK，完成组文件的添加

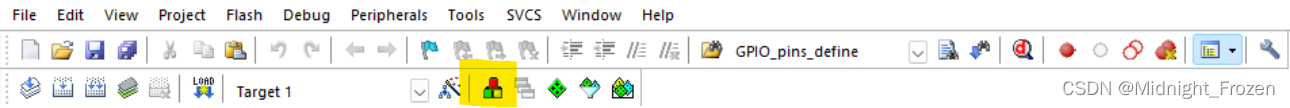

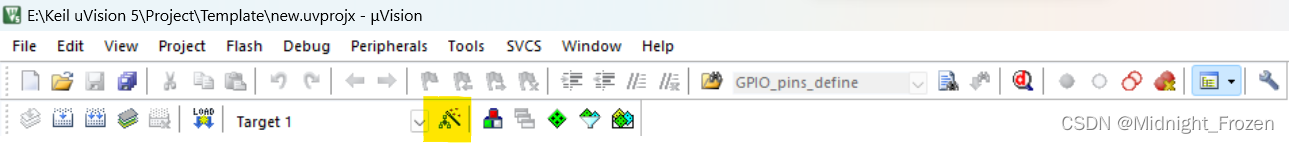

点击魔术棒，打开“Options for Target”

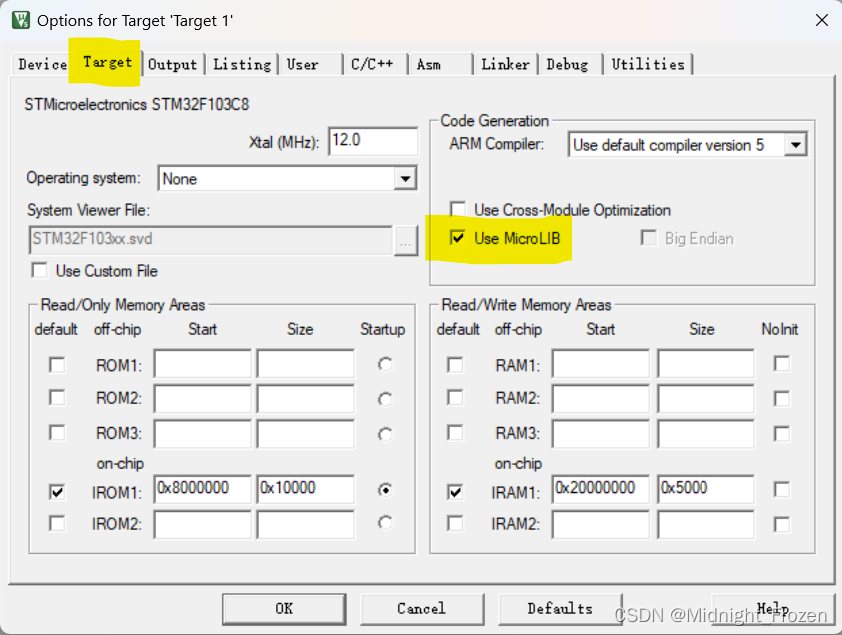

在“Target”栏下可以点击勾选“Use MicroLIB”来编写日志（非必要）

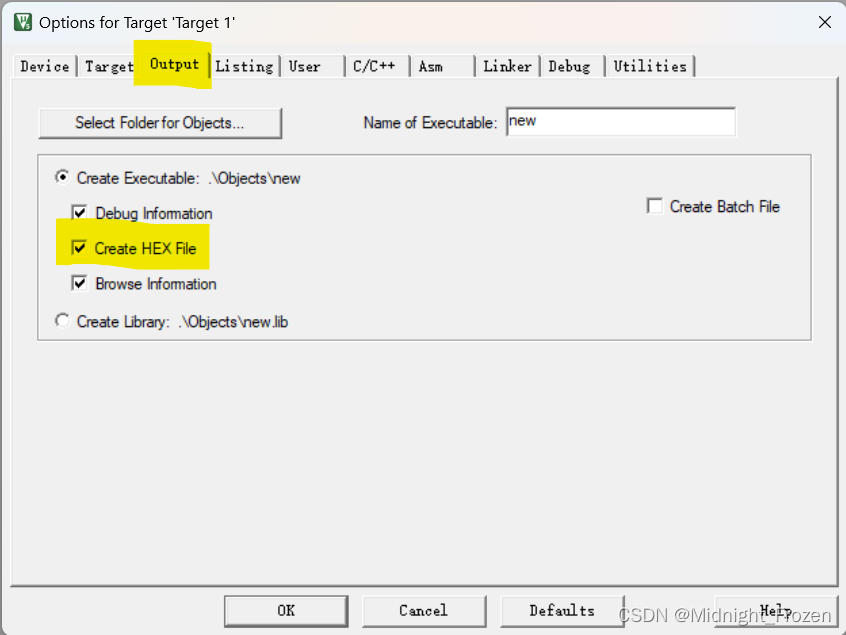

在“Output”栏下点击勾选“Craete HEX File”，生成HEX文件

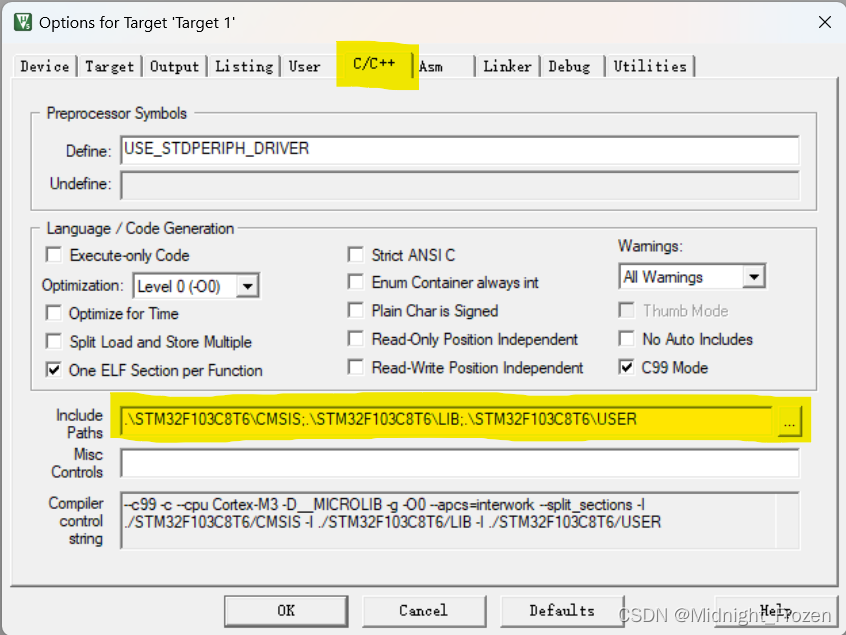

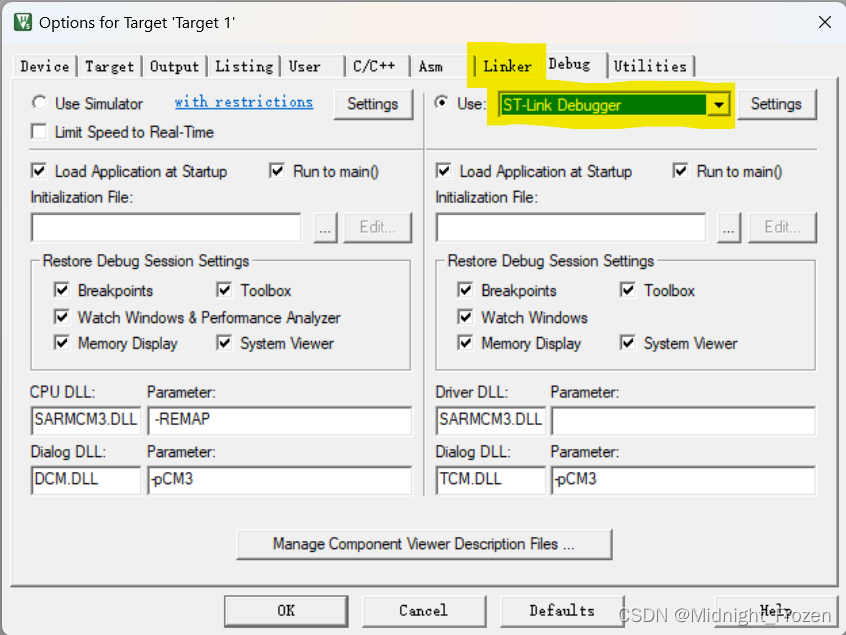

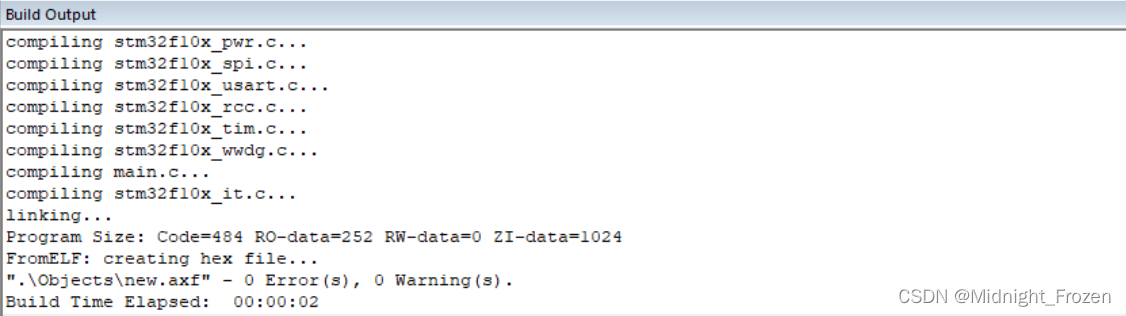

在“C/C++”栏下点击“Include Paths”框右侧的省略号，选择STM32F103C8T6文件夹中的CMSIS、LIB、USER文件夹，此时就把所有C文件的头文件放入预编译路径，再在Define栏里输入“USE_STDPERIPH_DRIVER”
