I2C通信协议详解

据非官方统计，90%电子行业的公众号都介绍过3种串行通讯协议：UART、SPI和I2C。这3种串行协议也是电子开发行业最常用的协议。前面介绍了串口通讯协议及其FPGA实现，SPI协议。本篇文章介绍I2C通讯协议及其FPGA实测波形。
1.I2C是什么
在消费电子，工业电子等领域，会使用各种类型的芯片，如微控制器，电源管理，显示驱动，传感器，存储器，转换器等，他们有着不同的功能，有时需要快速的进行数据的交互，为了使用最简单的方式使这些芯片互联互通，于是I2C诞生了，I2C(Inter－Integrated Circuit)是一种通用的总线协议。它是由Philips(飞利浦)公司，现NXP(恩智浦)半导体开发的一种简单的双向两线制总线协议标准。

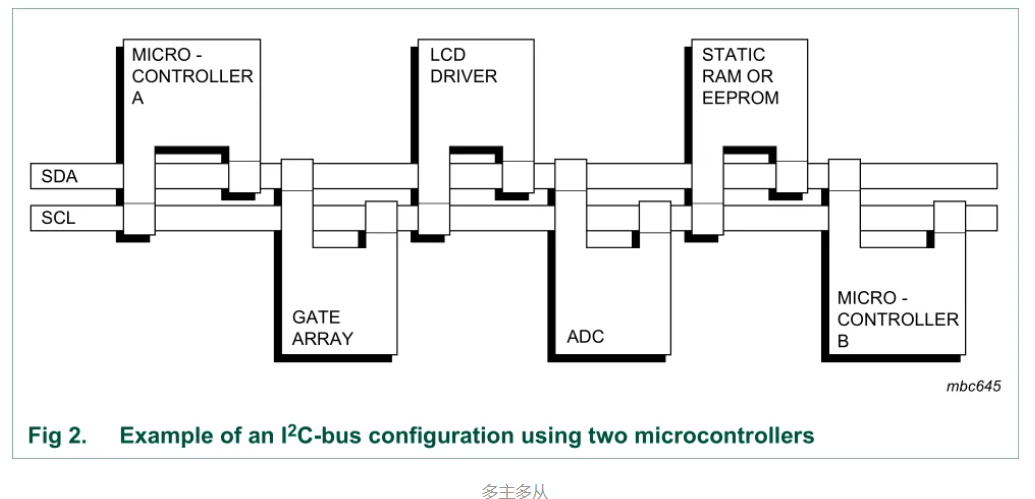

对于硬件设计人员来说，只需要2个管脚，极少的连接线和面积，就可以实现芯片间的通讯，对于软件开发者来说，可以使用同一个I2C驱动库，来实现实现不同器件的驱动，大大减少了软件的开发时间。极低的工作电流，降低了系统的功耗，完善的应答机制大大增强通讯的可靠性。

2.5种速率

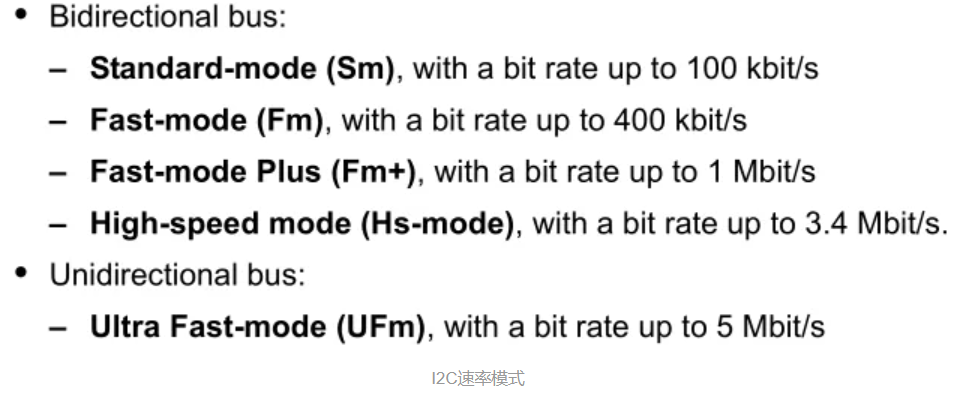

I2C协议可以工作在以下5种速率模式下，不同的器件可能支持不同的速率。
标准模式(Standard)：100kbps
快速模式(Fast)：400kbps
快速模式+(Fast-Plus)：1Mbps
高速模式(High-speed)：3.4Mbps
超快模式(Ultra-Fast)：5Mbps（单向传输）

【bps：bit/s，即SCL的频率】
其中超快模式是单向数据传输，通常用于LED、LCD等不需要应答的器件，和正常的I2C操作时序类似，但是只进行写数据，不需要考虑ACK应答信号。
