系统分析与设计HW6

使用 UMLet 建模

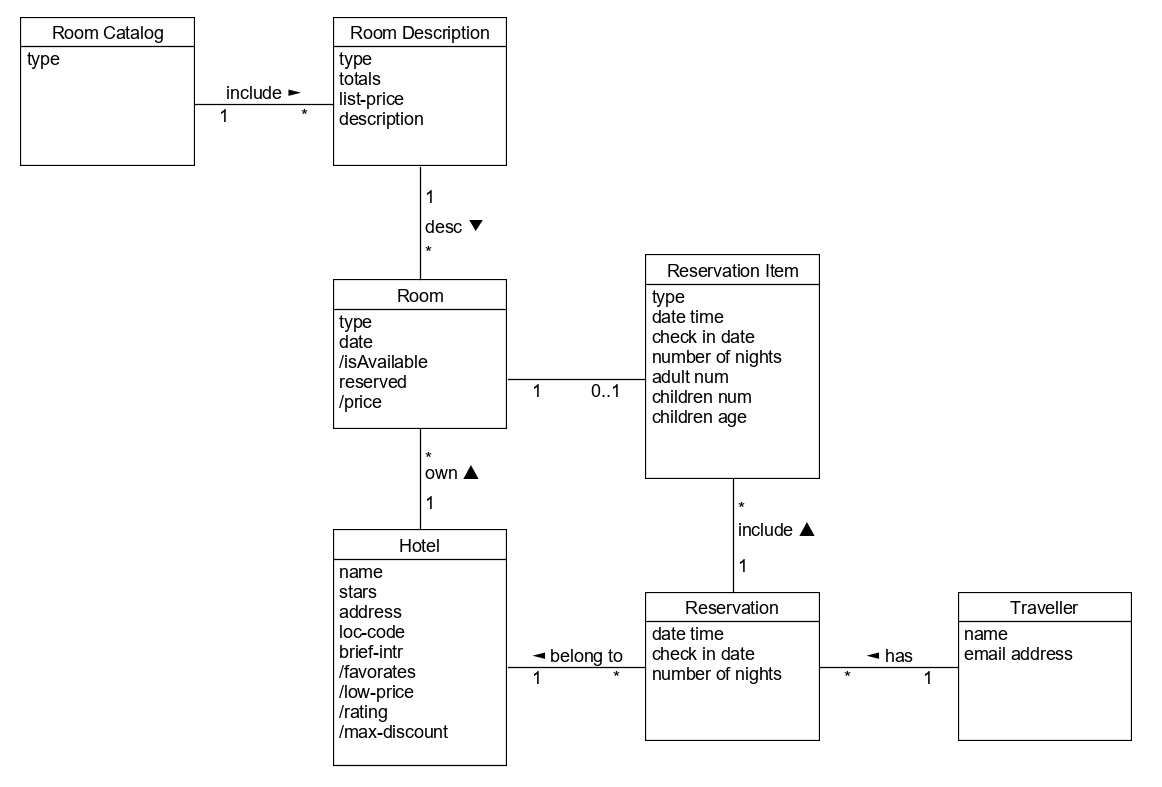

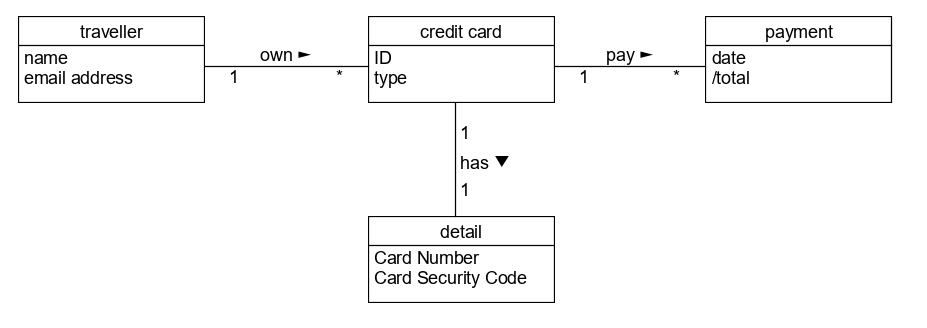

1. 使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

• 注意事项：
  • 对象必须是名词、特别是技术名词、报表、描述类的处理；
  • 关联必须有多重性、部分有名称与导航方向
  • 属性要注意计算字段
• 数据建模，为了简化描述仅需要给出表清单，例如：
  • Hotel（ID/Key，Name，LoctionID/Fkey，Address……）

• Traveler(ID/key, name, EmailAddress)
• Reservation(ID/Key, TravelerID/FKey, HotelID/FKey, DateTime, CheckInTime, NumberOfNights)
• Reservation Item(ID/Key, ReservationID/FKey, RoomID/Fkey, Type, DateTime, CheckInTime, AdultNum, ChildrenNum, ChildrenAge, NumberOfNights)
• Hotel(HotelID/Key, LoctionID/Fkey, Name, Stars, Address, Loc-code, Brief-intr, Favourite, LowPrice, Rating, Max-discount)
• Room(ID/Key, HotelID/FKey, Type, Date, isAvailable, Reserved, Price)
• Room Description(RoomID/FKey, Type, Total, List-price, Description)
• Room Catalog(RoomID/FKey, Type)

• Traveler(ID/key, name, EmailAddress)
• CreditCard(ID/key, Type)
• Detail(CreditCardID/FKey, CardNumber, CardSecurityCode)
• Payment(ID/key, CreditCardID/FKey, Date, Total)

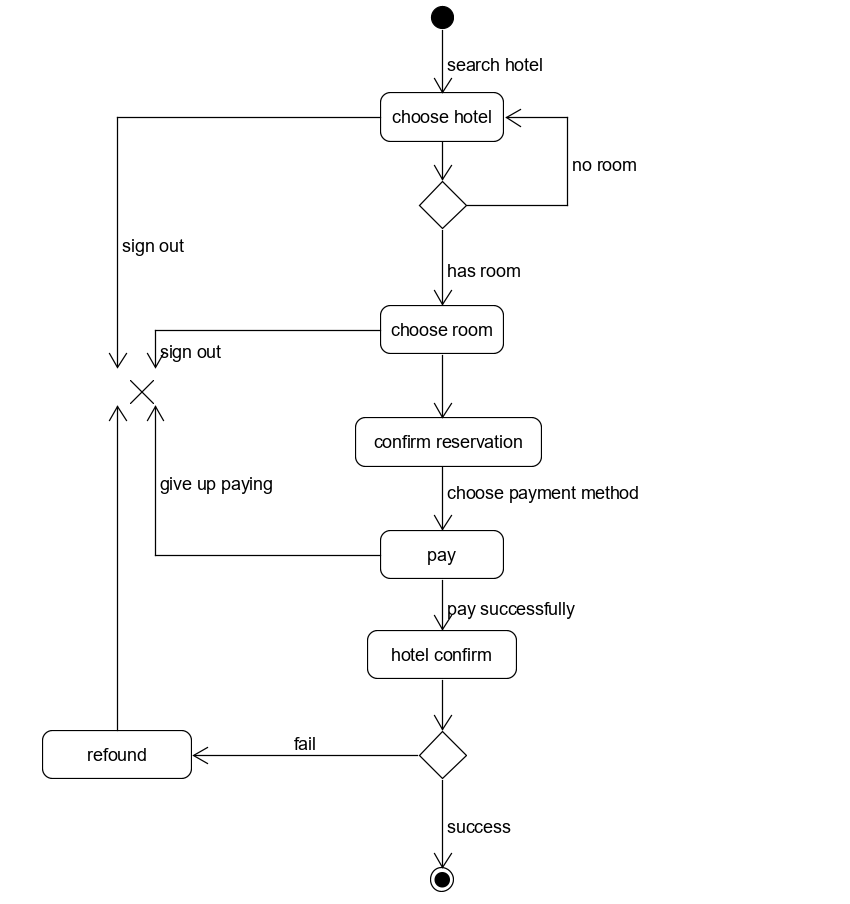

2. 使用 UML State Model，对每个订单对象生命周期建模

• 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。
• 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在定旅馆的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
