系统分析与设计 HW5

最新推荐文章于 2024-07-09 08:45:47 发布
原创 最新推荐文章于 2024-07-09 08:45:47 发布 · 223 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍使用 UMLet 进行建模的过程。依据订旅馆建模文档绘制用例图模型和活动图，还针对“投递员使用投递箱给收件人快递包裹”业务场景，用多泳道图建模三个场景业务过程，并给出快递柜系统最终用例图模型，不同业务场景用不同颜色表示用例。
使用 UMLet 建模：
  1. 根据订旅馆建模文档，Asg-RH.pdf：
  • 绘制用例图模型（到子用例）

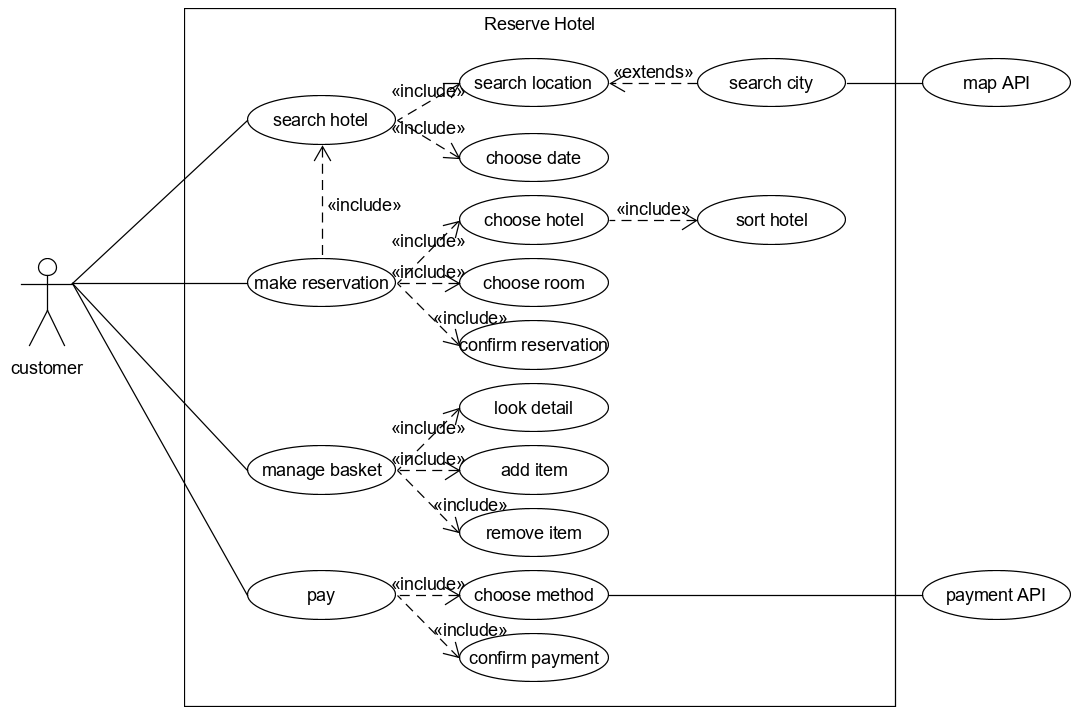

    在这里插入图片描述
  • 给出 make reservation 用例的活动图

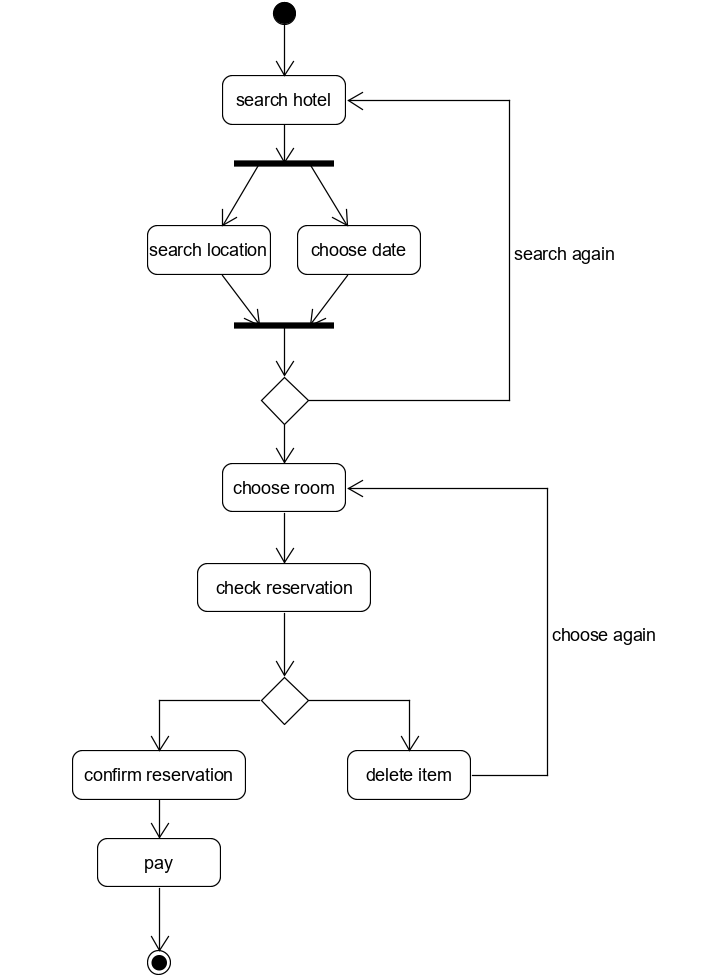

    在这里插入图片描述
  1. 根据课程练习“投递员使用投递箱给收件人快递包裹”的业务场景
  • 分别用多泳道图建模三个场景的业务过程
    场景一：

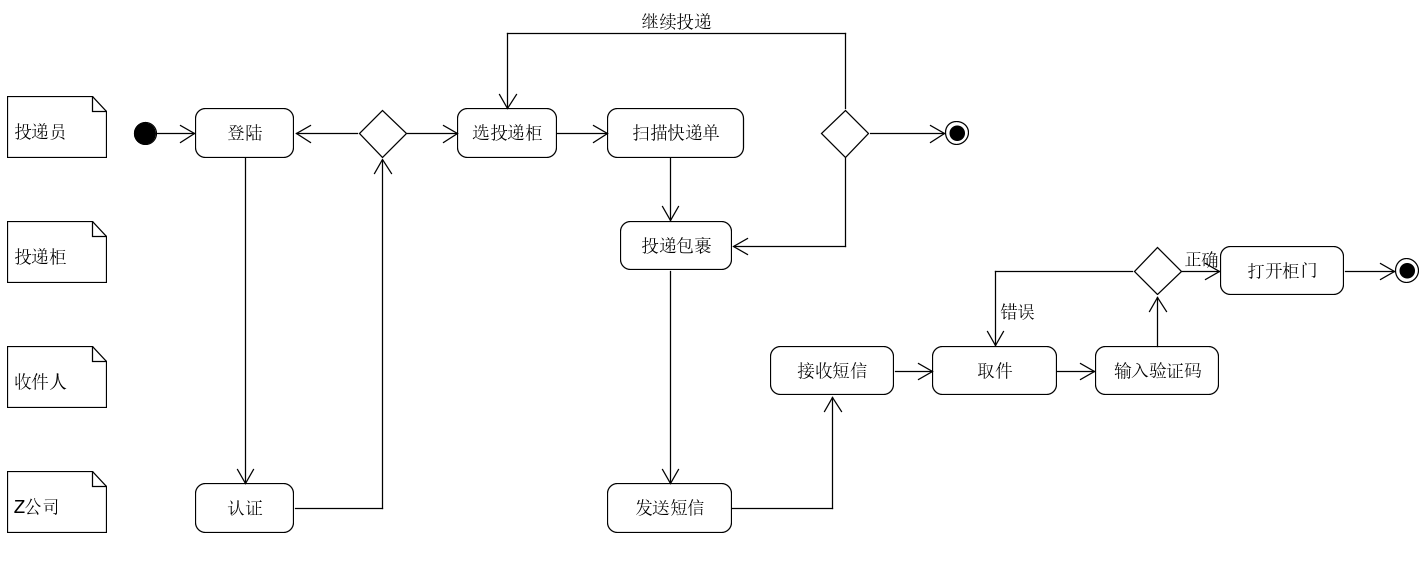

    在这里插入图片描述
    场景二：

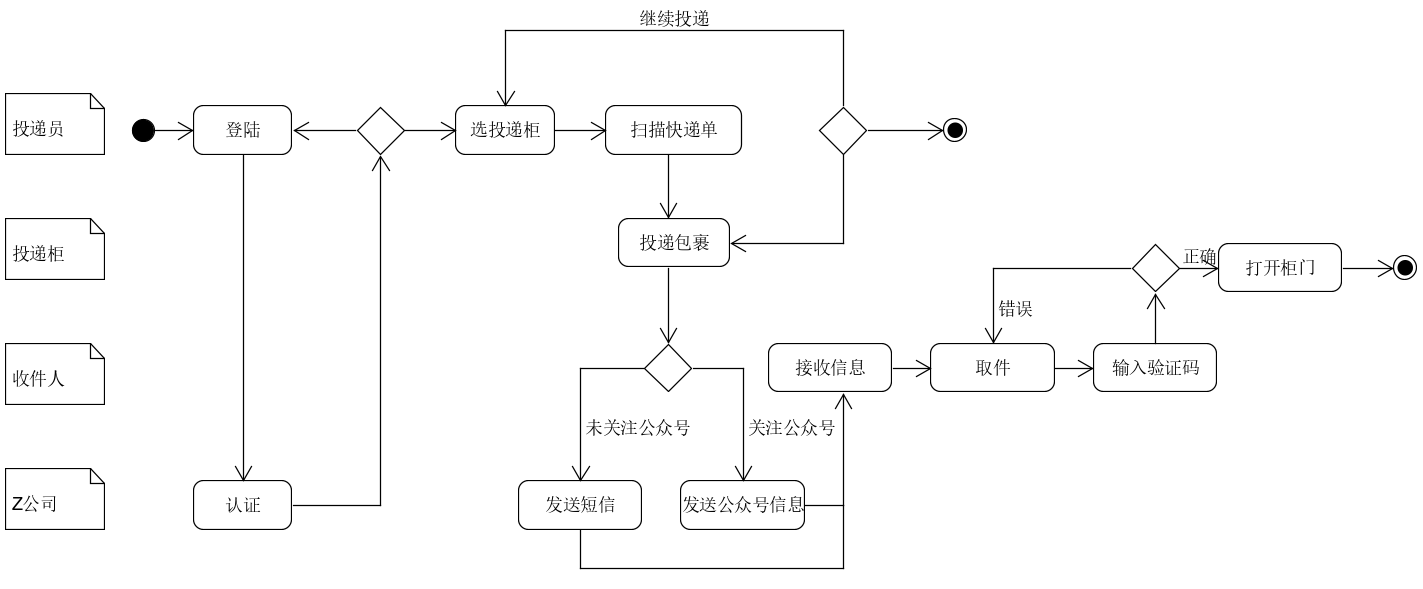

    在这里插入图片描述
    场景三：

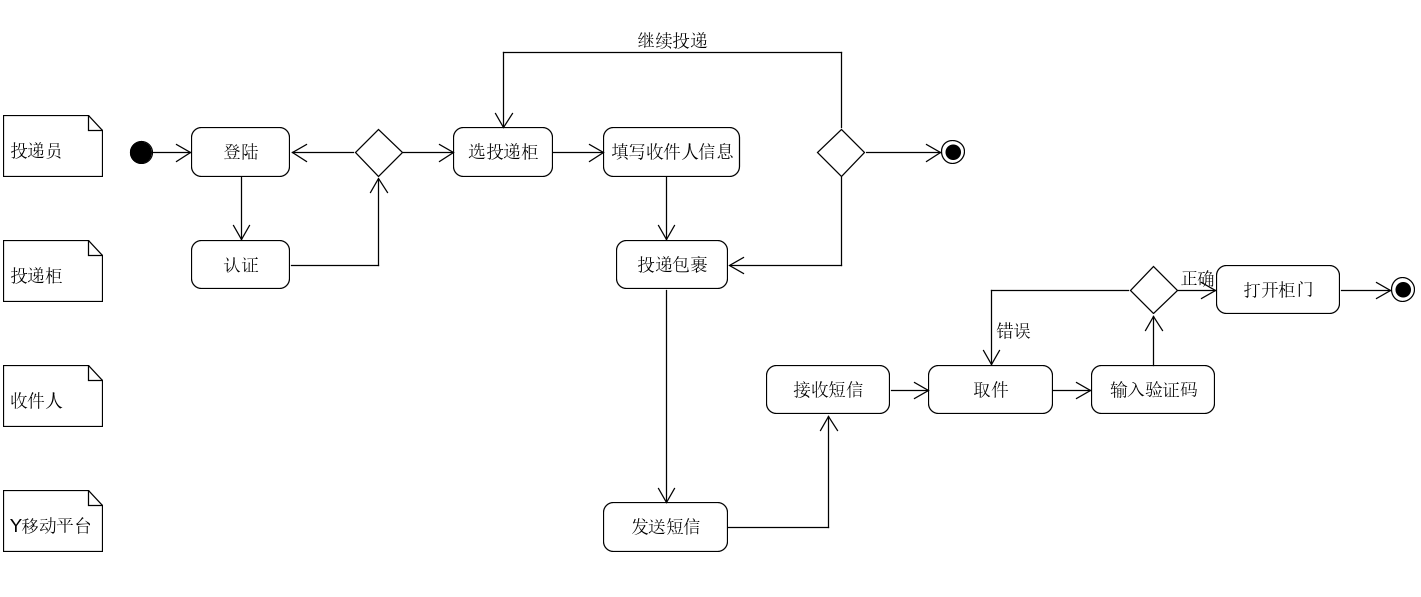

    在这里插入图片描述
  • 根据上述流程，给出快递柜系统最终的用例图模型
    • 用正常色彩表示第一个业务流程反映的用例
    • 用绿色背景表述第二个业务场景添加或修改的用例，以及支持 Actor
    • 用黄色背景表述第三个业务场景添加或修改的用例，以及支持 Actor

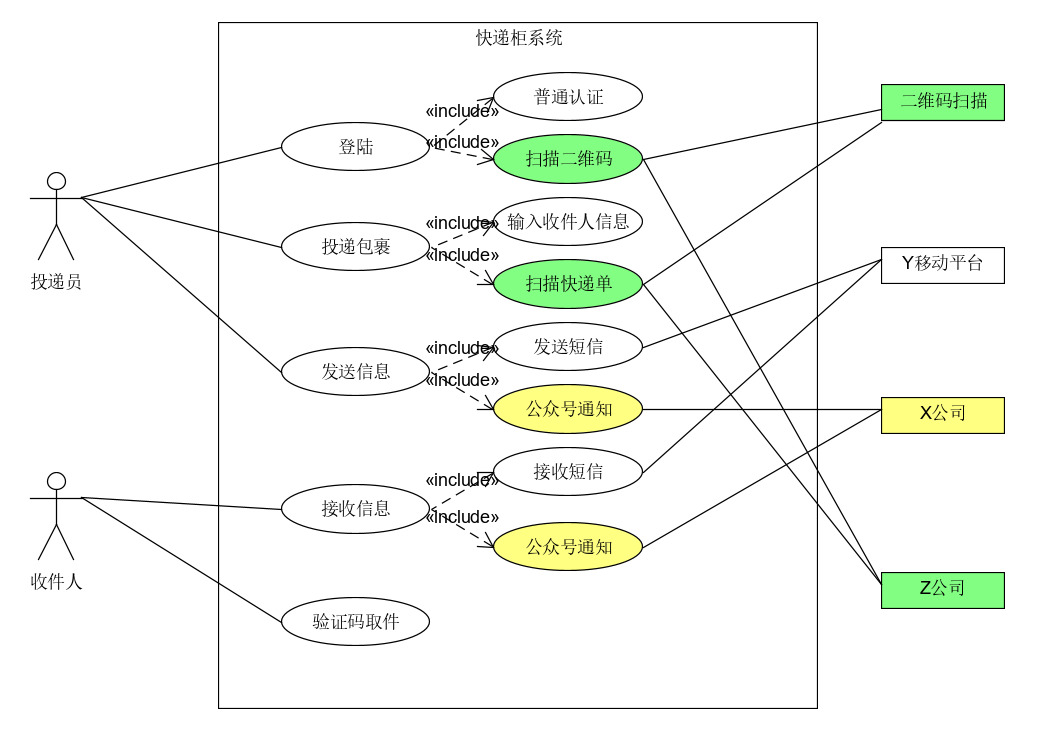

      在这里插入图片描述
