Flutter渲染原理

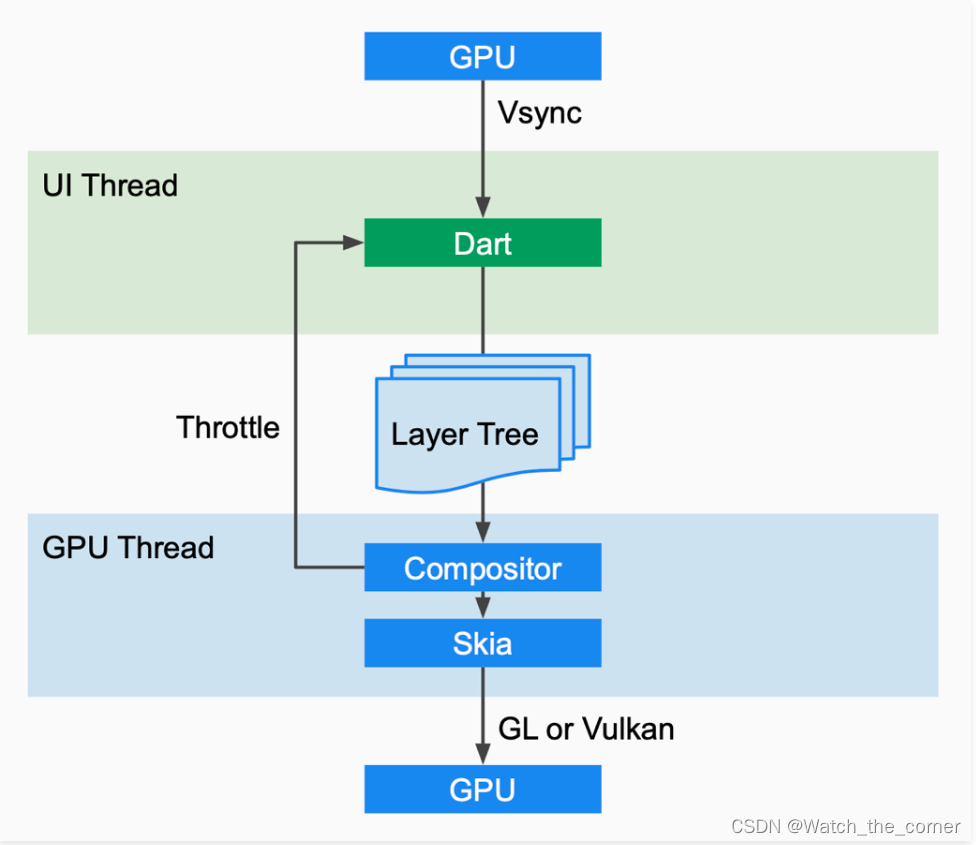

上图的渲染流程：GPU的Vsync信号同步到UI线程，UI线程使用Dart来构建抽象的视图结构，绘制好的抽象视图数据结构在GPU线程中进行图层合成，然后提供给Skia引擎渲染GPU数据，最后通过OpenGL或者Vulkan提供给GPU。可以发现，渲染的核心在UI Thread中，在UI Thread中Flutter框架会做如下操作：

• 动画(Animate)阶段：因为动画会随每个Vsync信号的到来而改变状态(State)，所以动画阶段是流水线的第一个阶段；
• 构建(Build)阶段：需要被构建的Widget会在此阶段被构建，对应的函数StatelessWidget.build()或者State.build()被调用的时候；
• 布局(Layout)阶段：会确定各个元素的位置、尺寸，对应的RenderObject.performLayout()被调用的时候；
• 绘制(Paint)阶段：RenderObject.paint()被调用的时候；

Flutter如何实现高效渲染的

通过Flutter提供的Widgets，我们可以构造出各种界面，那这些Widgets是如何工作的，这就涉及到三棵树渲染机制了。
在Flutter中和Widgets相关的，还有Elements和RenderObjects，由于它们都具有树形结构，所以被称作三棵树。

• Widget：Widget是Flutter的核心部分，是用户界面的不可变部分；
• Element：Element是实例化的Widget对象，通过Widget的createElement()方法，是在特定位置使用Widget配置数据生成；
• RenderObject：用于应用界面的布局和绘制，保存了元素的大小、布局等信息；

当runApp(const HuApp());被调用时，会发生如下几个阶段：

• Flutter会构建包含页面HuApp和其子节点的Widgets树；
• Flutter遍历Widget树，然后根据其中的Widget调用createElement()来创建相应的Element对象，最后将这些对象组建成Element树；
• 接下来会创建第三个树，这个树包含了与Widget对应的Element通过createRenderObject()创建的RenderObject;

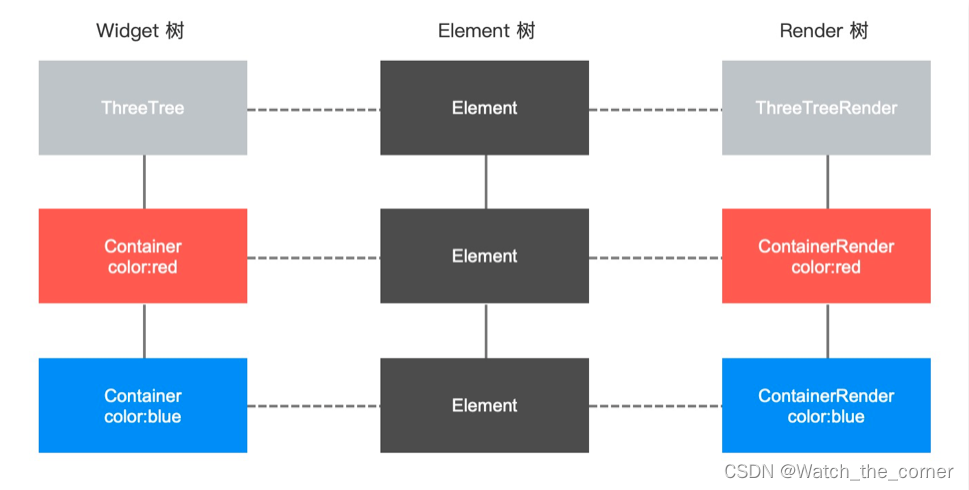

  Flutter经过这三个步骤后的状态：

  可以看出Element是Widget树和RenderObject树之间的桥梁，每一个Element中都有着对应的Widget和RenderObject的引用。
  当一个页面在刷新时，有些是改变的，有些是不变的。那么三棵树，就是为了避免频繁的创建和销毁不变的部分，以此提高渲染性能。实例化一个RenderObject的成本是很高的，频繁的实例化和销毁RenderObject对性能的影响很大，所以当Widget数改变的时候，Flutter使用Element树来对比新老Widget

@protected
@pragma('vm:prefer-inline')
Element? updateChild(Element? child, Widget? newWidget, Object? newSlot) {
  if (newWidget == null) {
    if (child != null) {
      deactivateChild(child);
    }
    return null;
  }
  final Element newChild;
  if (child != null) {
    bool hasSameSuperclass = true;
    assert(() {
      final int oldElementClass = Element._debugConcreteSubtype(child);
      final int newWidgetClass = Widget._debugConcreteSubtype(newWidget);
      hasSameSuperclass = oldElementClass == newWidgetClass;
      return true;
    }());
    ...

  return newChild;
}

• 如果某个位置的Widget和新Widget不一致，才需要重新创建Element;
• 如果某个位置的Widget和新Widget一致，则只需要修改RenderObject的配置，不用进行耗费性能的RenderObject重新构建；

在实际开发中，我们接触不到Element，实际上每个Widget的build(BuildContext context)方法中传递的context就是实现了BuildContext接口的Element。

其实在Flutter的这种设定中，Widget类似于配置文件，而最终是通过Element、RenderObject去做的渲染操作。所以Widget并不是真正的干活的，Widget的嵌套事实上并不是View的嵌套，不会造成性能问题。
