HCIA复习实验

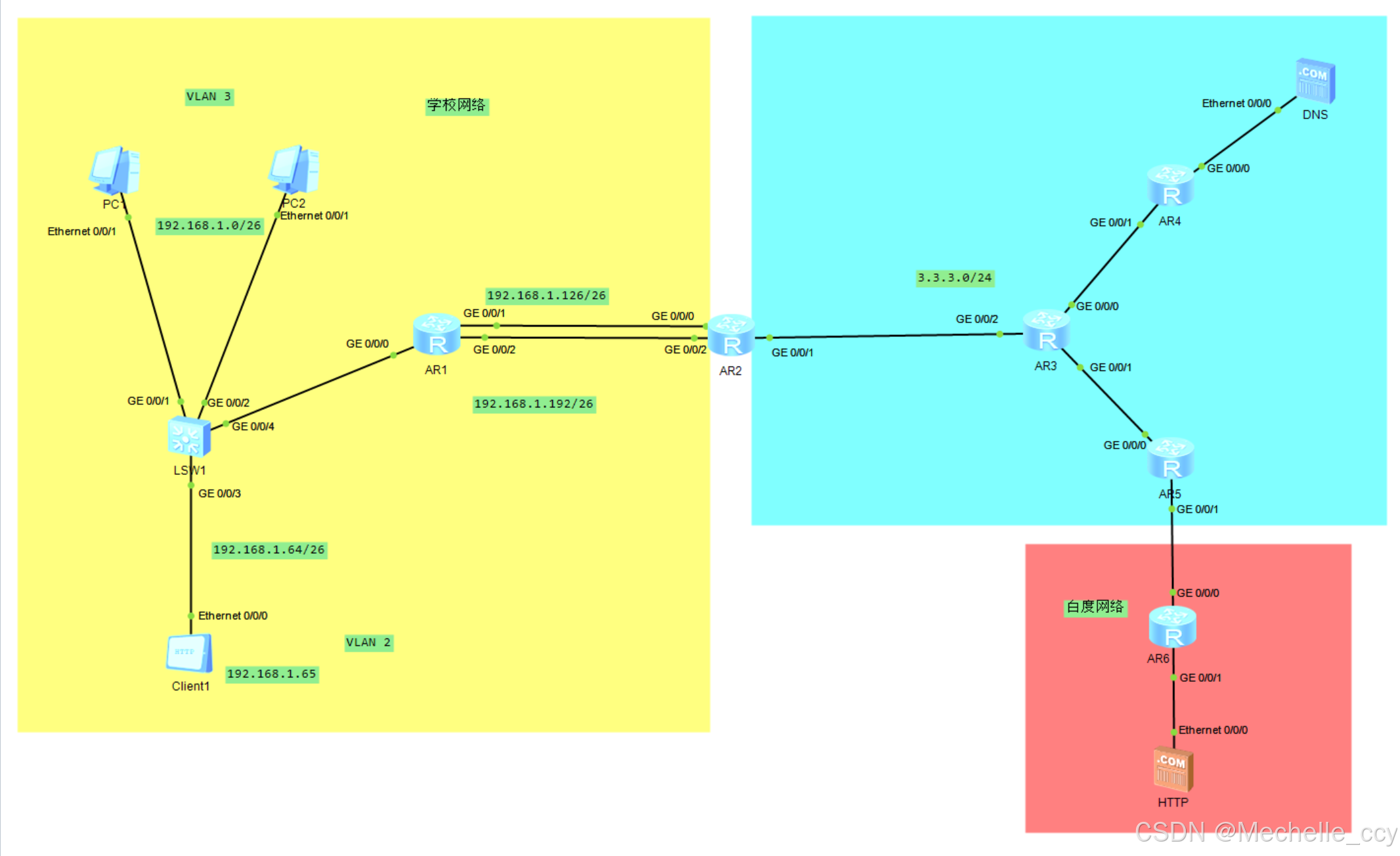

一、实验拓扑图

二、实验要求

1、学校内部的HTTP客户端可以正常通过域名www.baidu.com访问到百度网络中的HTTP服务器

2、学校网络内部网段基于192.168.1.0/24划分，PC1可以正常访问3.3.3.0/24网段，但是PC2不允许

3、学校内部路由使用静态路由，R1和R2之间两条链路进行浮动静态

4、运营商网络内部使用动态路由协议

5、AR1可以被telnet远程控制

三、实验需求分析

  1、配置好HTTP后，在服务器信息选择HttpServer选择文件目录后启动，就可以访问HTTP服务器。

  2、学校内部需要四个网段，从主机位借2个位给网络位：

        192.168.1.0/26

        192.168.1.00 000000       192.168.1.0/26
        192.168.1.01 000000       192.168.1.64/26
        192.168.1.10 000000       192.168.1.128/26
        192.168.1.11 000000       192.168.1.192/26

  3、手动配置静态路由信息；r1和r2之间为每条链路设置不同的优先级

  4、运营商网络内使用OSPF协议进行配置

  5、在AR1配置telent服务，并保证客户端可以访问到AR1

四、实验步骤

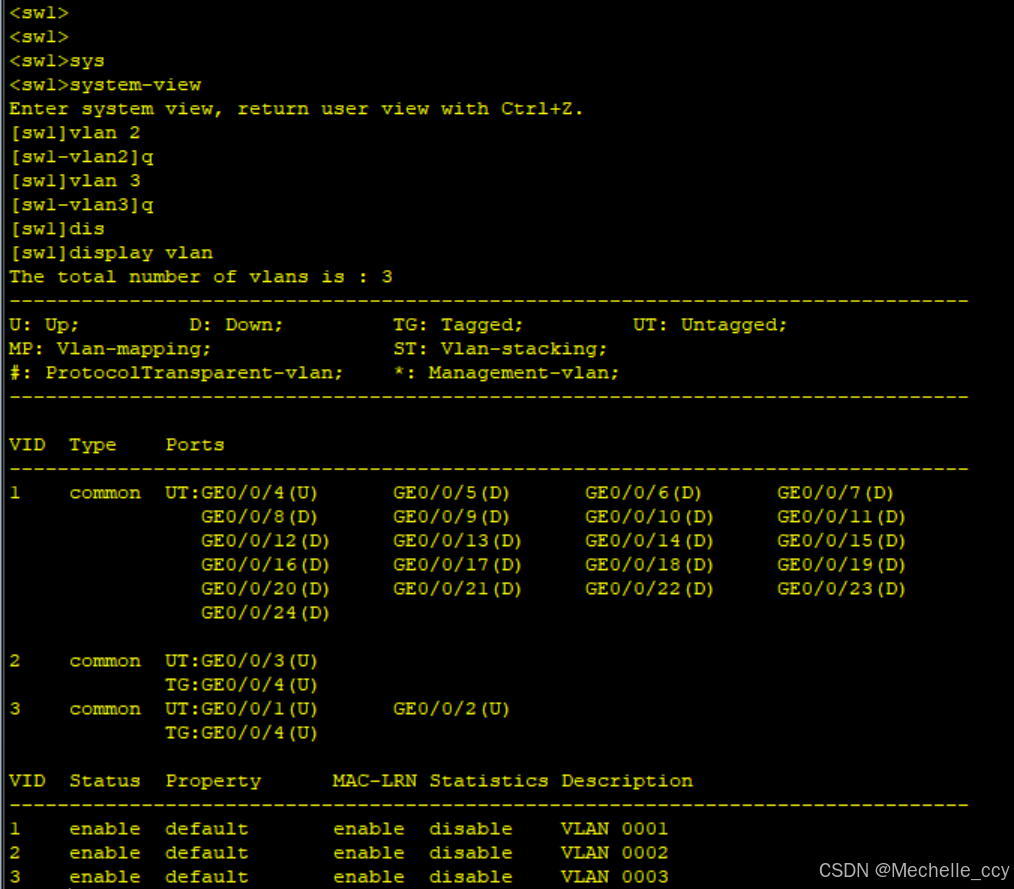

1、划分VLAN

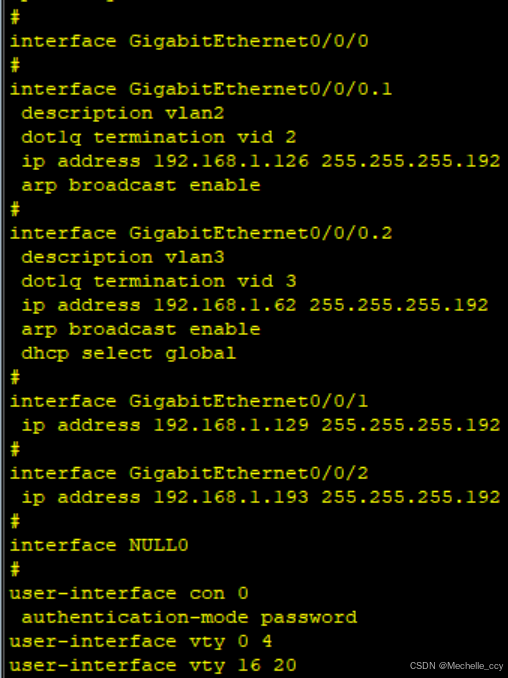

2、配置路由器R1

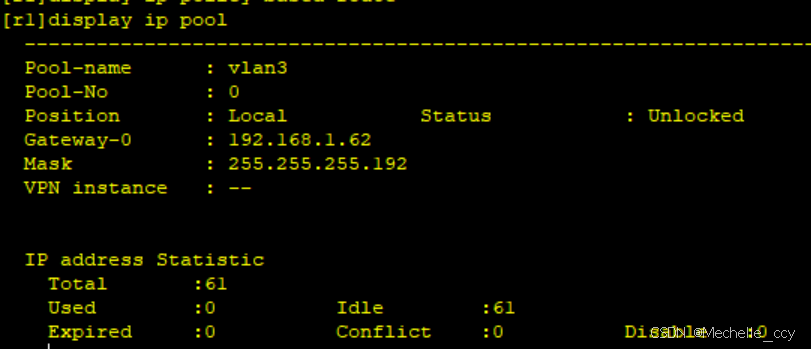

3、配置DHCP

4、开启ARP广播功能

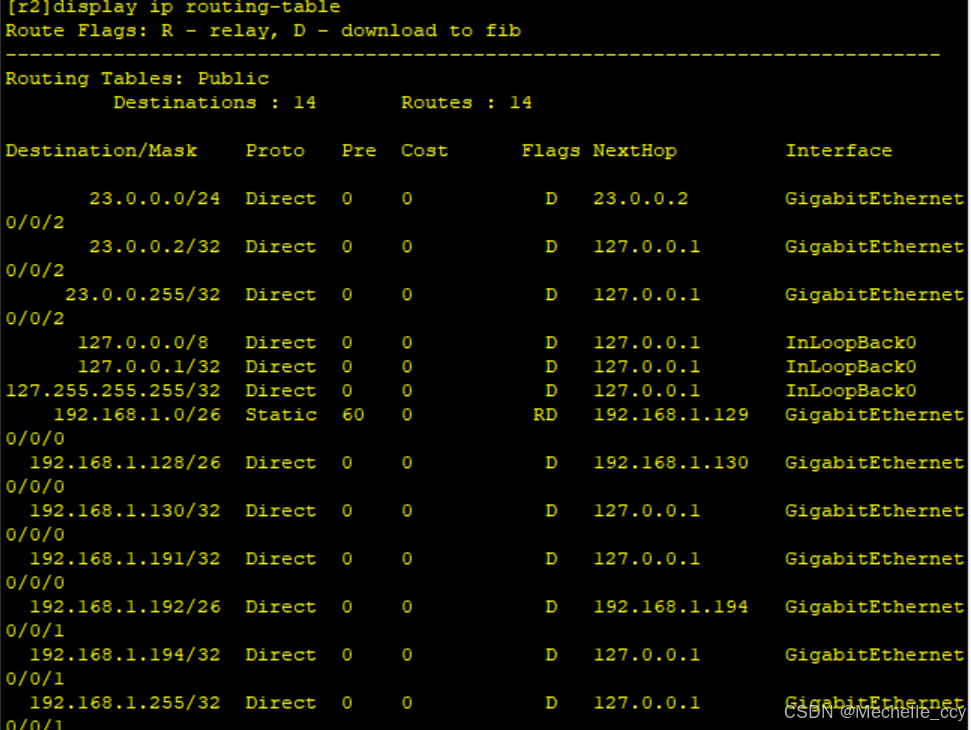

5、配置R2

配置优先级

6、配置运营商处路由器IP

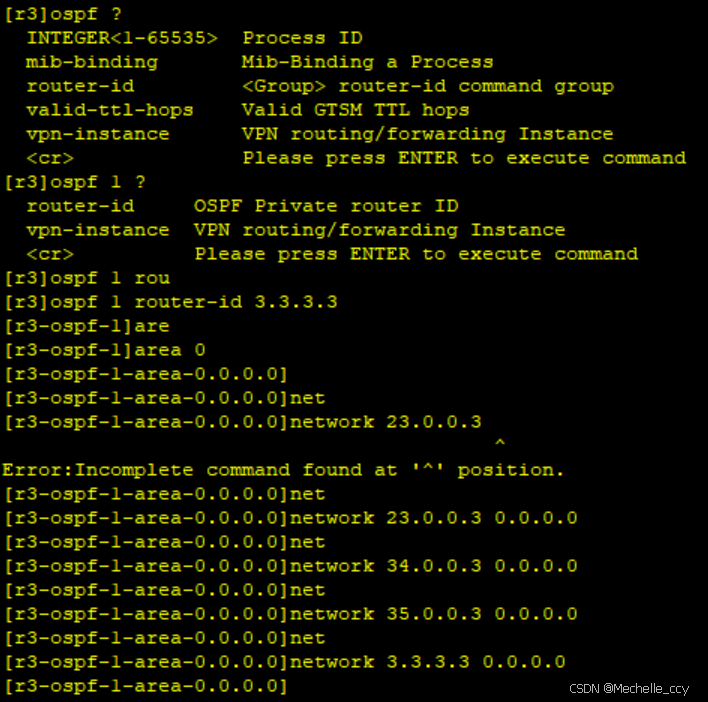

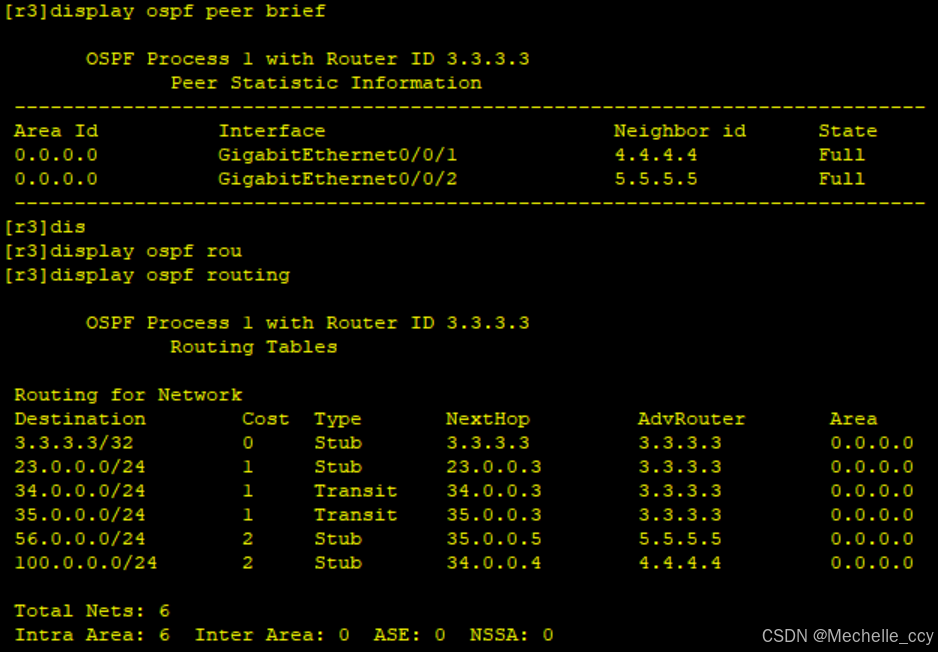

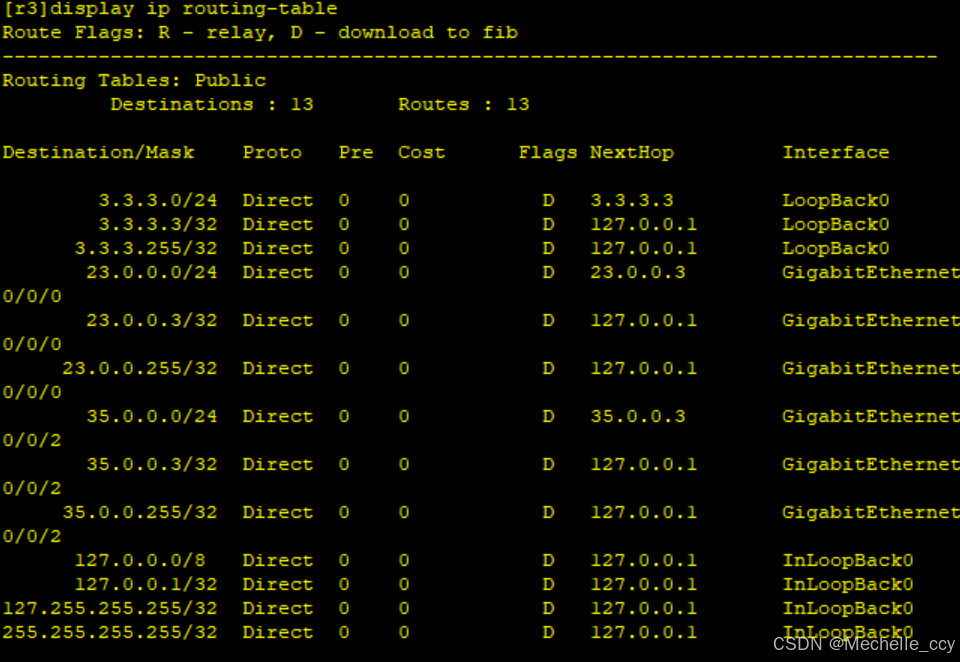

配置R3

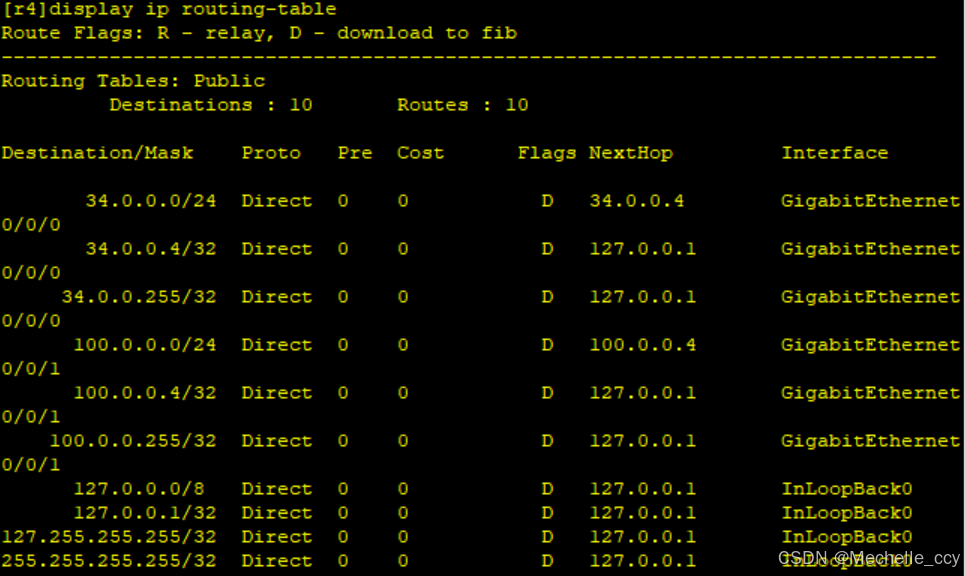

配置R4

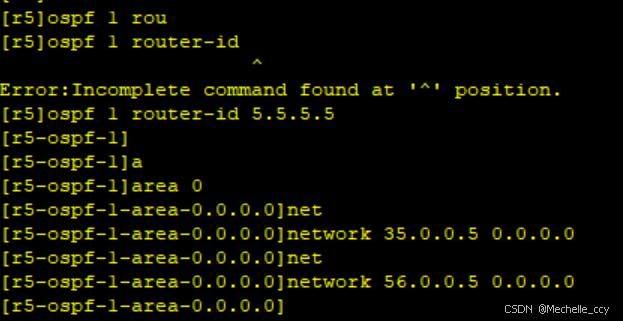

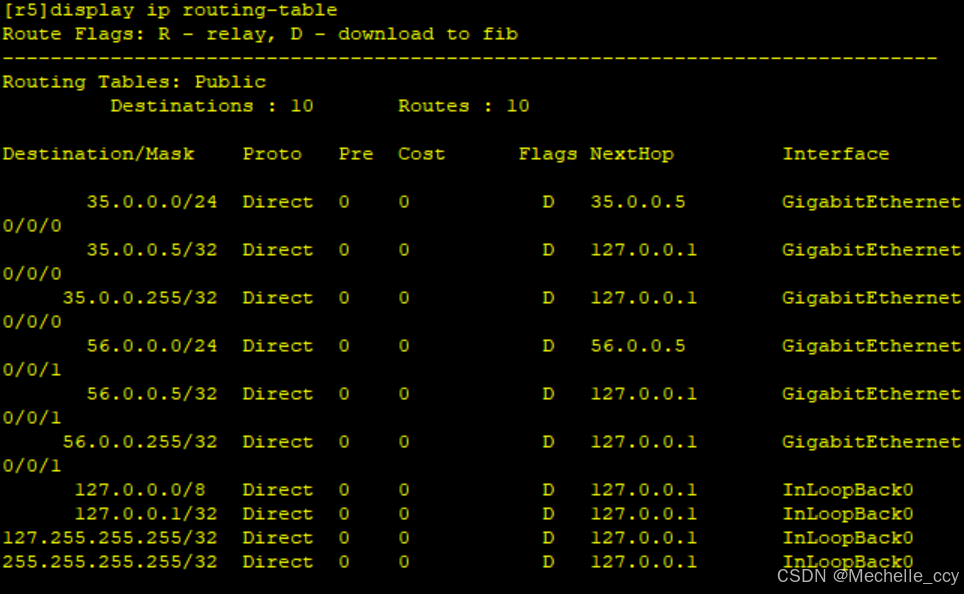

配置R5

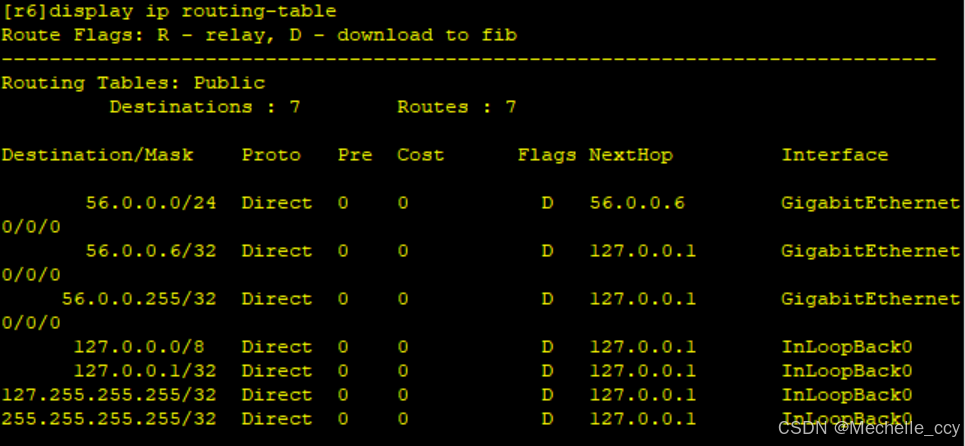

配置R6

7、激活接口

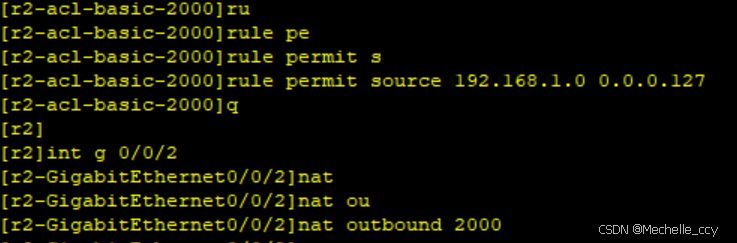

激活NAT协议

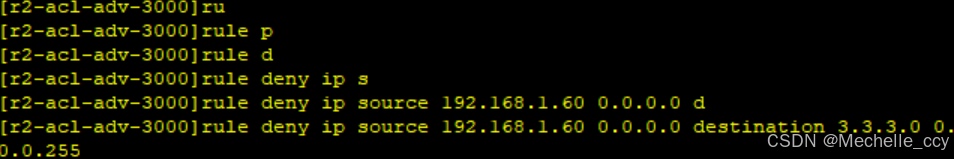

拒绝PC2访问3.3.3.0/24网段

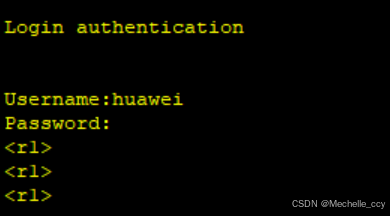

8.r1可以被telent远程控制

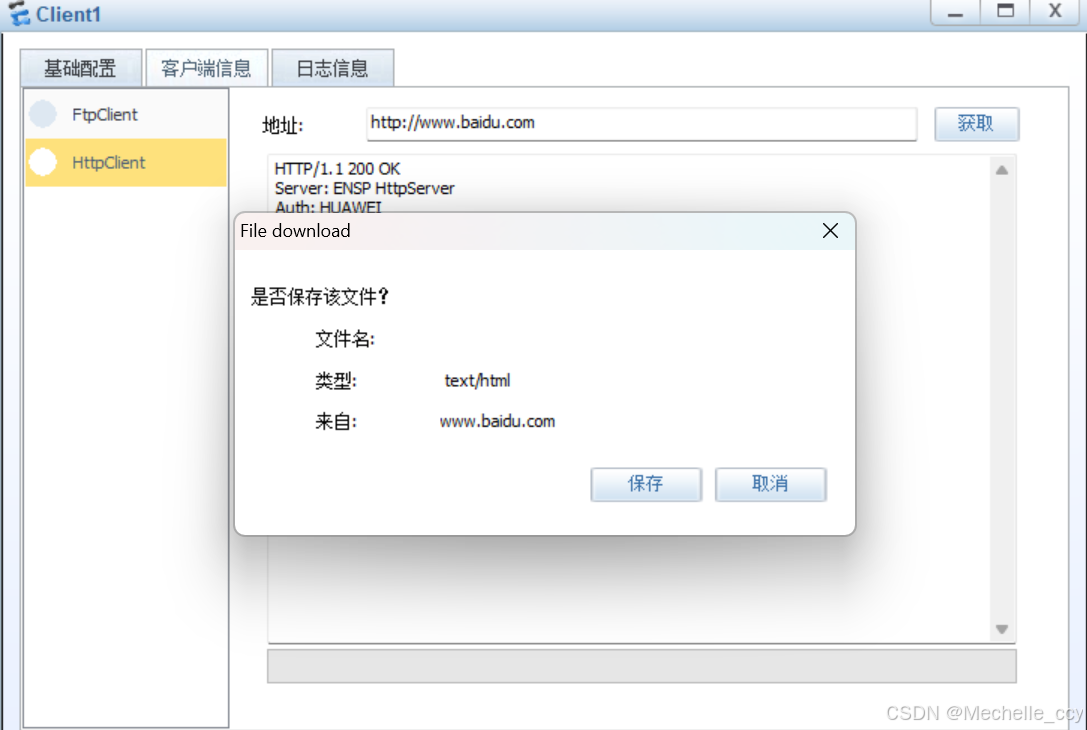

9.HTTP客户端可以访问到r6
