HCIP第四天笔记

ARE,MGRE

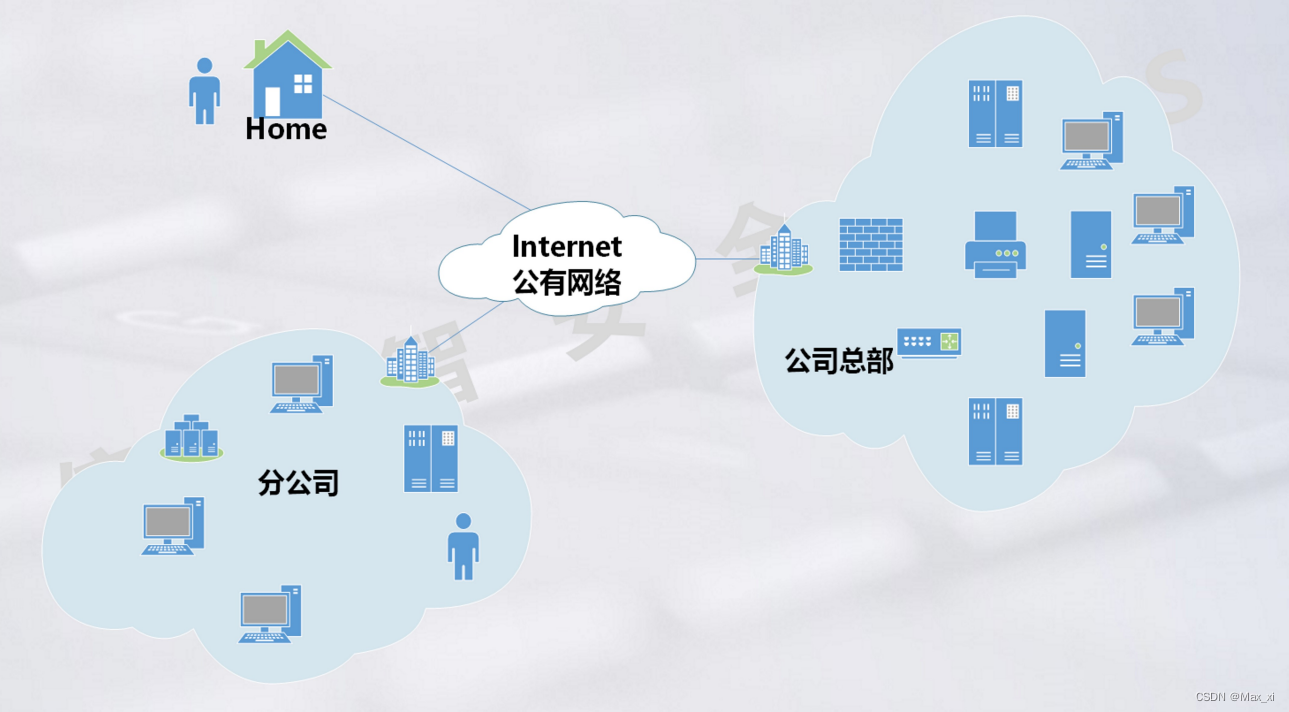

物理专线---1，成本；2，地理位置限制

VPN---虚拟专用网

VPN技术的核心---隧道技术---封装技术

GRE-通用路由封装技术

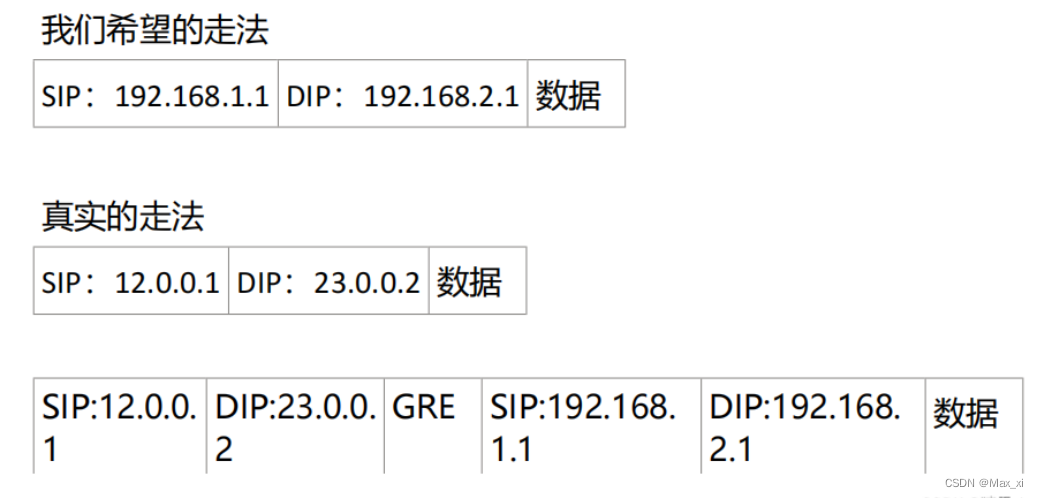

隧道技术---隧道的两端通过封装以及解封装在公网中建立一条数据通道，使用这条数据通道进行传输。

GRE配置方法
GRE配置方法:1，创建隧道接口

[r1]interface Tunnel0/0/0[r1-Tunnel0/0/0]

2，接口配置IP地址

[r1-Tunnel0/0/0]ip address192.168.3.124

3，定义封装方式

[r1-Tunnel0/0/0]tunnel-protocolgre

4，定义封装内容

[r1-Tunnel0/0/0]source 12.0.0.1

[r1-Tunnel0/0/0]destination 23.0.0.2

NHRP 下一跳解析协议---NHS—下一跳解析服务器

Nhrp原理，需要在私网中选择一个出口物理地址固定的设备作为NHS，剩下的所有分支都应该知道中心的隧道地址和物理地址，然后NHRP要求所有分支将自己的物理接口和隧道接口的IP地址的映射的关系发送给nhs，如果物理地址发生变化，则需要重新发送，这样NHS可以获取到所有分支的地址映射关系，分支之间如果需要相互通信，则需要像中心申请获取映射关系表---这种架构我们称为hub-spoke 架构。

MGRE的配置
中心的配置:

1，创建隧道接口

[r1]interface Tunnel 0/0/0

[r1-Tunnel0/0/0]

2，接口配置IP地址

[r1-Tunnel0/0/0]ip address 192.168.3.1 24

3，定义封装方式

[r1-Tunnel0/0/0]tunnel-protocolgrep2mp

4，定义封装内容

[r1-Tunnel0/0/0]source 15.0.0.1

5，创建NHRP域

[r1-Tunnel0/0/0]nhrp network-id 100

分支的配置:

1，创建隧道接口

[r1]interface Tunnel 0/0/0

[r1-Tunnel0/0/0]

2，接口配置IP地址

[r1-Tunnel0/0/0]ip address 192.168.3.124

3，定义封装方式

[r1-Tunne0/0/0]tunnel-protocolgrep2mp

4，定义封装内容

[r2-Tunnel0/0/0]source GigabitEthernet 0/0/1

5，加入到中心创建的NHRP域中[r2-Tunnel0/0/0]nhrp network-id 100

6，上报信息到中心

[r2-Tunnel0/0/0]nhrp entry192 168.5.115.0.0.1 register

隧道地址 物理接口地址

[r1-Tunnel0/0/0]displaynhrppeerall--查看NHRP邻居的注册情况

MGRP环境在数据发送时，依旧走的时候点到点隧道，所以在数据传输时依然是点到点的传输。所以MGRE环境是一个类似于NBMA{非广播-多路访问网络（Non-Broadcast Multiple Access，NBMA）}的环境

RIP实现MGRE环境遇到的问题

1.只有中心获取到了分支的路由信息，而分支没有获取到

在中心上开启伪广播

[r1-Tunnel0/0/0]nhrp entry multicast dynamic

2.中心开启伪广播后，分支只能收到中心的路由信息，但没有分支的。

原因---RIP的水平分割机制

解决方法：

[r1-Tunnel0/0/0]undo rip splot-horzon—关闭rip的水平分割

OSPF---开放式最短路径优先协议

选路佳，收敛快，占用资源少

RIP的版本---RIPV1，RIPV2---IPV4

RIPNG---IPV6

OSPF的版本---ospfv1(实验室阶段天折)，ospfv2---IPV4

ospfv3---IPV6

RIPV2和OSPFV2的相同点:
1RIPV2(224.0.0.9)和ospfv2(224.0.0.5，224.0.0.6)都是以组播的形式发送信息的。 ---- 224.0.0.X的组播地址 --- 本地链路组播 ---- TTL设置为1

2，RIPV2和OSPFV2都被称为无类别的路由协议。

3，OSPFV2和RIPV2都支持手工认证

4，OSPFV2和RIPV2都支持等开销负载均衡

RIP和OSPF的区别
RIP只能应用在小型网络当中，OSPF可以适用于中大型网络当中--- OSPF支持结构化部署---区域划分---目的--区域内部传递拓扑信

息，区域之间传递路由信息。

OSPF网络如果只有一个区域，则这样的网络称为单区域OSPF网络;如果存在多个区域，则称为多区域OSPF网络。

区域边界路由器---ABR---同时属于多个区域，一个接口对应一个区域，并且有一个接口在区域0中。

区域之间可以存在多个ABR设备，一个ABR也可以对应多个区域。

区域划分的要求--- 1，区域之间必须存在ABR设备

2，区域划分必须按照星型拓扑划分---星型拓

扑中间区域我们称为骨干区域。

区域ID(areaID)---区分和标定ospf网络中不同的区域---32位二进制构成----1，点分+进制表示;2，直接使用+进制表示----骨干区域的区域ID定义为区域0。

1，OSPF的数据包
hello包---周期发现，建立和保活邻居关系

hello时间---10S(30S)

Deadtime---4倍的hello时间

RID--- 1，全网唯一;2，格式统一---必须按照IP地址的格式来设计，由32位二进制构成。

1，手工配置---仅需满足以上两个条件即可

2，自动生成---

1，先看设备是否配置环回接口，如果存在则选择环回接口的IP地址作为RID;如果存在多个环回接口，则将选择其中数值最大的作为RID。

2，如果不存在环回接口，则将取设备的物理接口的IP地址作为RID，如果存在多个物理接口，则将选择其中数值最大的作为RID。

DBD包---数据库描述报文---LSDB(链路状态数据库)---

LSA---链路状态通告

LSR包---链路状态请求报文---根据DBD包的比对，基于本地夫知的LSA信息发出请求。

LSU包---链路状态更新报文---真正携带LSA信息的数据包

LSAck包---链路状态确认报文

OSPF存在30min一次的周期更新。

2.OSPF的状态机

TWO-WAY—标志着邻居关系的建立

（条件匹配）匹配成功，则可进入下一个状态，如果失败，则将停留在邻居关系，仅使用hello包进行周期保活。

主从关系选举---通过比较rid来进行，rid大的为主，为主可以优先进入到下一个状态。---这里使用dbd包来完成主从关系选举主要是为了和之前的邻居状态进行区分。

FULL状态 --- 标志着邻接关系的建立。----目的是为了和邻居状态进行区分。邻居状态只能使用hello包进行周期保活，而邻接状态才能收发LSA信息。

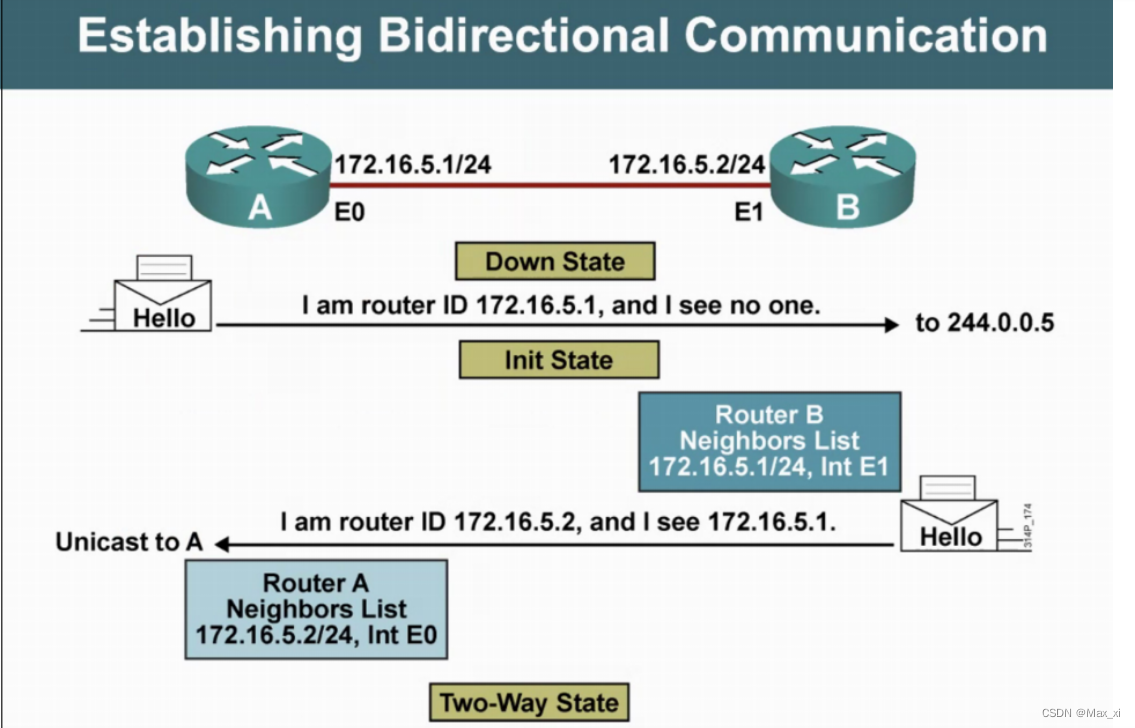

down状态---启动ospf之后，发出hello包之后进入到下一个状态 init(初始化)状态---收到Hello包中包含本地的RID，则进入到下一个状态

Two-way(双向通信)状态---标志着邻居关系的建立

(条件匹配)匹配失败，则将停留在邻居关系，仅使用Hello包进行周期保活;匹配成功则进入下一个状态

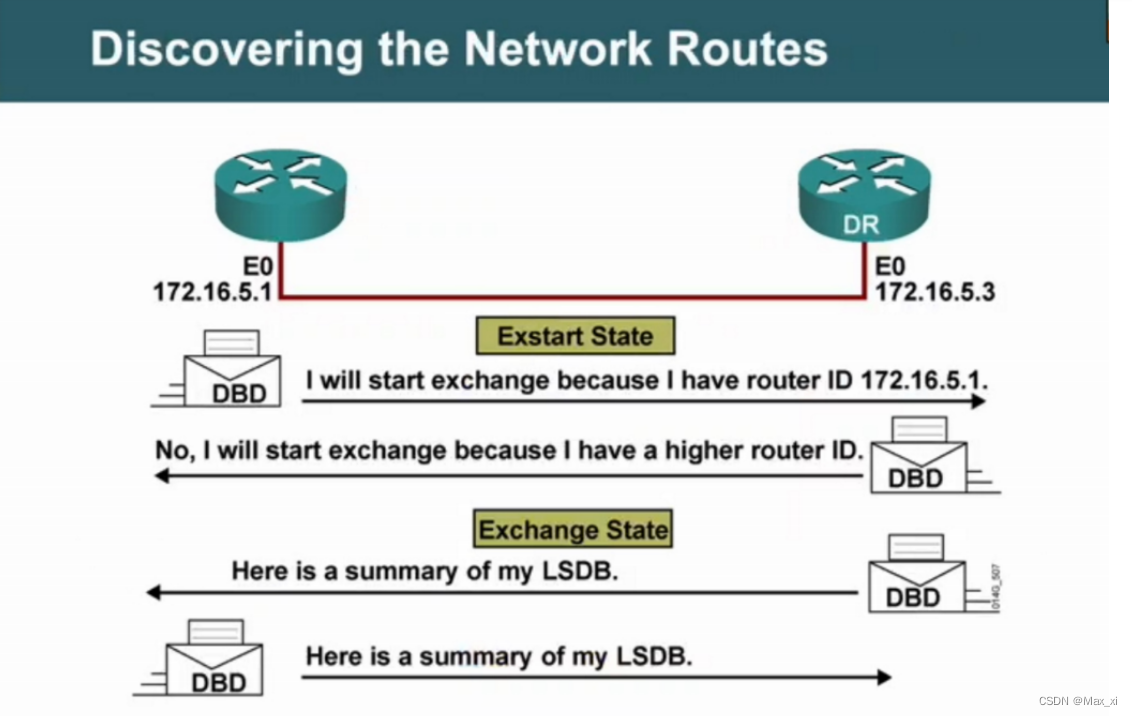

exstart(预启动)状态 --- 使用夫携带数据的DBD包进行主从关系选举，RID大的为主，为主可以优先进入下一个状态

exchange(准交换)状态 --- 使用携带目录信息的DBD包进行目录共享

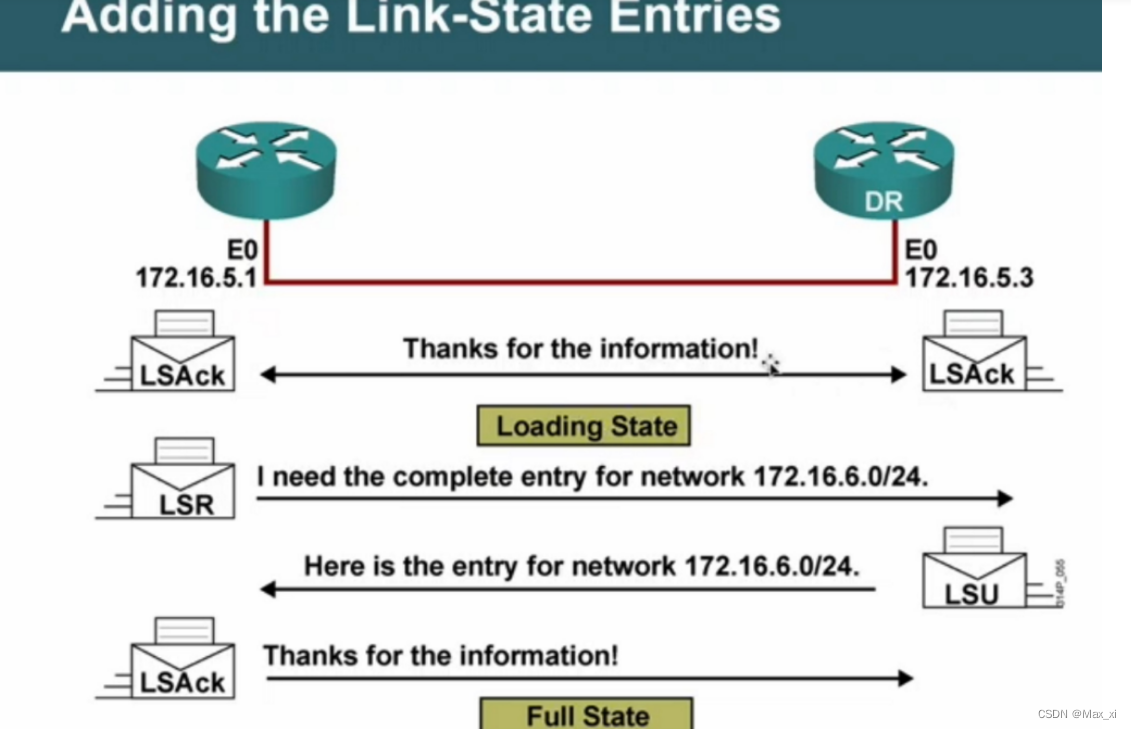

loading(加载)状态 --- 基于对端发送的DBD包，使用 LSR/LSU/LSACK三种数据包获取夫知LSA信息。 FULL状态--- 标志着邻接关系的建立。

3，OSPF的工作过程

启动配置完成后，ospf将向本地所有运行协议的接口以组播

224.0.0.5的形式发送hello包:hello包中会携带自己本地的RID和本地已知邻居的RID;之后，将收集到的邻居关系记录在本地的一张表中---邻居表。

邻居关系建立完成之后，将进行条件匹配。失败，则停留在邻居关系，仅使用hello包进行周期保活;

匹配成功则开始建立邻接关系。首先，使用未携带数据的DBD包进行主从关系选举，之后，使用携带信息的DBD包共享数据库目录信息。之后，本地使用LSR/LSU/LSACK三种数据包获取未知的LSA信息。之后，完成本地数据库的建立，生成数据库表---LSDB。

最后，基于本地链路状态数据库中的LSA信息，生成有向图及最短路径树，之后，计算出本地到达未知网段的路由信息。将这些路由信息添加到 --- 路由表。

收敛完成后，ospf依然会每隔10s(30s)发送hello包进行周期保活;每隔30MIN进行一次周期更新。

结构突变的情况

1，新增一个网段--- 触发更新，第一时间将变更信息通过LSU包传递出去，需要ACK确认。

2，断开一个网段--- 触发更新，第一时间将变更信息通过LSU包传递出去，需要ACK确认。3，无法通信---dead time

4，OSPF的基础配置
1，启动ospf进程

[r1]ospf 1 router-id 1.1.1.1

[r1-ospf-1]

2，创建区域[r1-ospf-1]area 0

[r1-ospf-1-area-0.0.0.0]

3，宣告

1，激活接口

2，发布路由

[r1-ospf-1-area-0.0.0.0]network 12.0.0.10.0.0.0---反掩码 ---由连续的0和连续的1组成，0对应位不可变，1对应为可变---可以进行精准宣告，也可以进行范围宣告

[r1]display ospfpeer---查看ospf的邻居表

[r1]display ospf peer brief--查看邻居关系简表

[r1]display ospflsdb --- 查看数据库表

[r1]display ospf lsdb router 2.2.2.2---展开一条LSA信息

华为设备定义ospf协议的默认优先级为--10

COST=参考带宽/真实带宽---华为设备默认的参考带宽为100Mbps---开销值如果是个小于1的小数，则直接按照1来算;如果是大于1的小数，则直接取整数部分。

Tr1-ospf-1]bandwidth-reference1000----修改参考带宽需要将所有OSPF网络中的设备都改成相同的。
