🔥 内容介绍

在现代电子技术中，直流电源的稳定性和纯净度对于各类电子设备的正常运行至关重要。桥式中心点全波整流器作为一种常见的交流到直流转换电路，在将交流电转换为脉动直流电方面发挥着核心作用。然而，其直接输出的脉动直流电含有显著的纹波，这在许多精密应用中是不可接受的。为了有效改善输出质量，滤波电路和电感器在桥式中心点全波整流器中扮演着不可或缺的角色。本文将深入探讨滤波电路和电感器的工作原理、在整流电路中的具体应用，以及它们对输出质量所产生的显著改善。

桥式中心点全波整流器概述

桥式中心点全波整流器利用四个二极管构成电桥，将交流电的两个半周都转换为单向脉动直流电。相较于半波整流，其输出脉动频率提高了一倍，从而使纹波更容易被滤除。然而，即使是全波整流，其输出仍然是带有明显波动的电压，这种波动就是我们所称的“纹波”。纹波的存在会导致多种负面影响，包括设备运行不稳定、噪声增加、甚至对敏感电子元件造成损害。因此，引入有效的滤波措施是提高整流器性能的关键。

滤波电路的作用与原理

滤波电路的主要任务是减小整流器输出电压中的纹波分量，使其更接近理想的纯直流电。在桥式中心点全波整流器中，最常用的滤波电路是电容滤波。

电容滤波

电容滤波是利用电容器的充放电特性来实现滤波的。当整流器输出电压达到峰值时，电容器被充电；当输出电压下降时，电容器开始放电，为负载提供电流，从而在整流电压下降期间维持输出电压。通过选择合适容量的电容器，可以显著减小输出电压的波动范围。

工作原理：

充电阶段：
在整流管导通期间，整流后的脉动电压对电容器充电，使其电压升高至接近峰值电压。
放电阶段：
当整流管截止时，电容器通过负载放电，为负载提供电流。由于电容器放电需要一定时间，其电压下降速度慢于整流管截止后的电压下降速度，从而将输出电压的低谷“抬高”。

通过不断地充放电过程，电容器有效地“削平”了脉动电压的波峰和波谷，使输出电压趋于平滑。电容容量越大，其储能能力越强，放电时间越长，因此滤波效果越好，输出纹波越小。

电感器的应用与原理

除了电容滤波，电感器在整流电路中也扮演着重要的滤波角色，尤其是在需要更大输出电流或更严格纹波要求的场合。电感器具有“通直流、阻交流”的特性，这意味着它对直流电流的阻碍很小，而对交流电流（即纹波分量）的阻碍很大。

电感滤波

在桥式中心点全波整流器中，电感器可以串联在整流输出与负载之间，形成电感滤波电路。

工作原理：

阻碍交流分量：
当含有纹波的脉动直流电流流过电感器时，电感器会产生自感电动势来抵抗电流的变化。对于纹波这种交流分量，电感器会产生较大的感抗，从而有效地限制了纹波电流的通过。
平滑直流分量：
对于直流分量，电感器的电阻很小，因此几乎没有阻碍作用，使得直流电流能够顺利通过。

通过这种方式，电感器能够有效地衰减纹波电流，使输出电流趋于平滑。

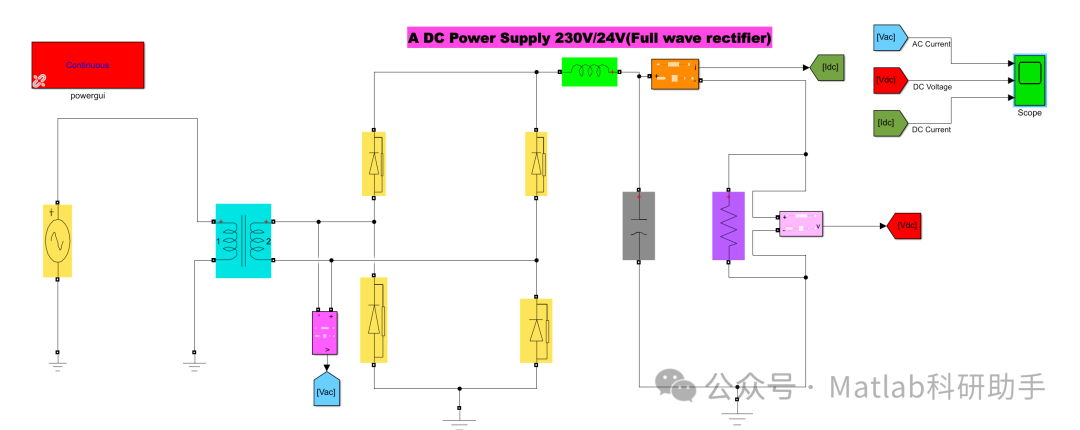

LC滤波（电容-电感滤波）

为了获得更好的滤波效果，常常将电感器和电容器组合使用，形成LC滤波电路。常见的LC滤波电路有L型和π型。

L型滤波： 将电感器串联在整流输出端，电容器并联在负载两端。这种组合利用电感器阻碍交流分量、电容器平滑电压的双重作用，能够显著降低输出纹波。

π型滤波： 在L型滤波的基础上，在电感器前端再并联一个电容器。这种结构可以提供更强的滤波能力，尤其适用于对纹波要求极高的场合。第一个电容器主要用于初步滤波，电感器进一步阻碍交流分量，第二个电容器则进一步平滑输出电压。

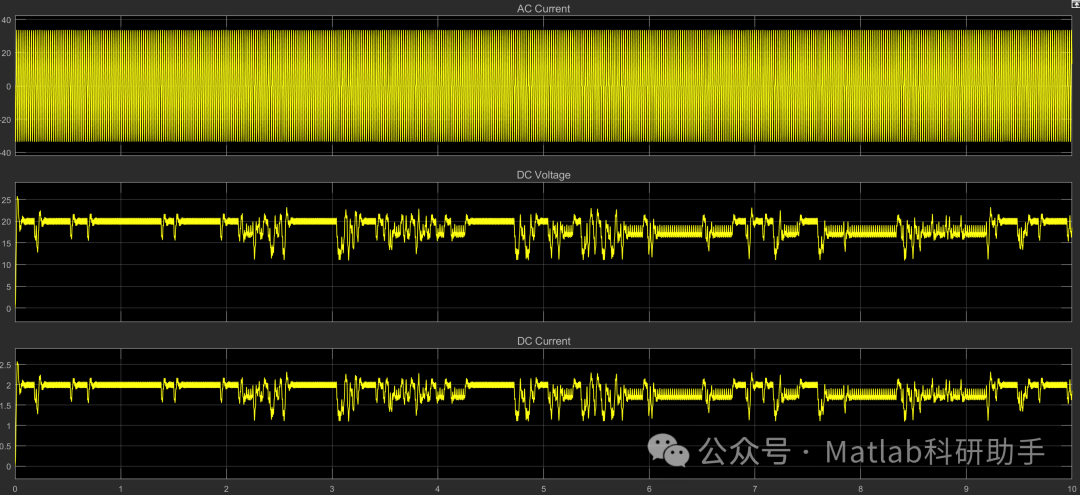

滤波电路和电感器对输出质量的改善

通过引入滤波电路和电感器，桥式中心点全波整流器的输出质量得到了显著提升，主要体现在以下几个方面：

纹波系数的降低：
滤波电路和电感器的核心作用就是减小纹波电压，从而大大降低纹波系数。纹波系数是衡量直流电源输出质量的重要指标，其值越小，表示输出电压越接近纯直流。
输出电压的稳定：
有效的滤波可以使输出电压更加稳定，受负载变化和输入电压波动的影响减小。这对于需要稳定工作电压的电子设备而言至关重要。
提高设备可靠性：
纯净的直流电源可以减少对电子元件的冲击和干扰，从而提高设备的可靠性和使用寿命。
降低噪声：
纹波电压是噪声的一种来源。通过滤波，可以有效降低电源噪声，改善系统的电磁兼容性。
适用范围的拓宽：
经过滤波处理的直流电源能够满足更广泛的应用需求，包括精密测量仪器、通信设备、音频放大器等对电源质量要求较高的领域。

总结

桥式中心点全波整流器是实现交流到直流转换的重要环节。然而，为了获得高质量的直流输出，滤波电路和电感器的应用是必不可少的。电容滤波通过电容器的充放电特性平滑电压，电感滤波通过电感器“通直流、阻交流”的特性抑制纹波电流。当两者结合使用形成LC滤波电路时，滤波效果将得到进一步增强。通过这些有效的滤波措施，我们可以显著降低整流器输出的纹波，提高输出电压的稳定性，从而为各类电子设备提供更加纯净可靠的直流电源，为现代电子技术的稳定发展奠定坚实基础。
