🔥 内容介绍

一、研究背景与核心需求：多旋翼无人机姿态估计的技术痛点

多旋翼无人机（如四旋翼、六旋翼）的飞行稳定性、操控精度完全依赖姿态信息（滚转角、俯仰角、偏航角）的实时精准获取，但实际飞行中面临多重挑战：

动态飞行条件（如高速机动、急转、悬停不稳）下，传感器数据易受振动干扰；

复杂环境（如强电磁干扰、高温、沙尘）导致陀螺仪漂移、加速度计噪声增大；

传统姿态估计器存在 “动态响应滞后”“稳态误差大” 等问题，难以兼顾精度与实时性。

本研究以 “高精度、高鲁棒性、低延迟” 为核心目标，聚焦线性与非线性两类姿态估计器的开发，通过多场景测试验证其性能，满足多旋翼无人机在航拍、巡检、物流等场景的姿态感知需求，具体指标包括：

姿态估计精度：滚转角 / 俯仰角误差≤0.5°，偏航角误差≤1°；

动态响应速度：数据更新频率≥200Hz，延迟≤5ms；

环境鲁棒性：在电磁干扰、±10g 振动环境下，估计误差增幅≤30%；

计算复杂度：单帧数据处理耗时≤1ms，适配无人机嵌入式硬件（如 STM32H7、PX4）。

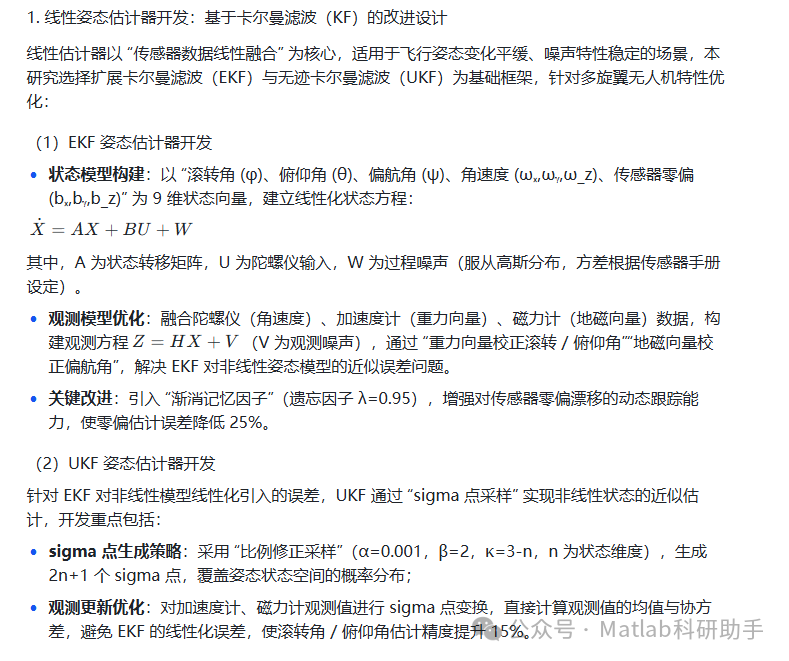

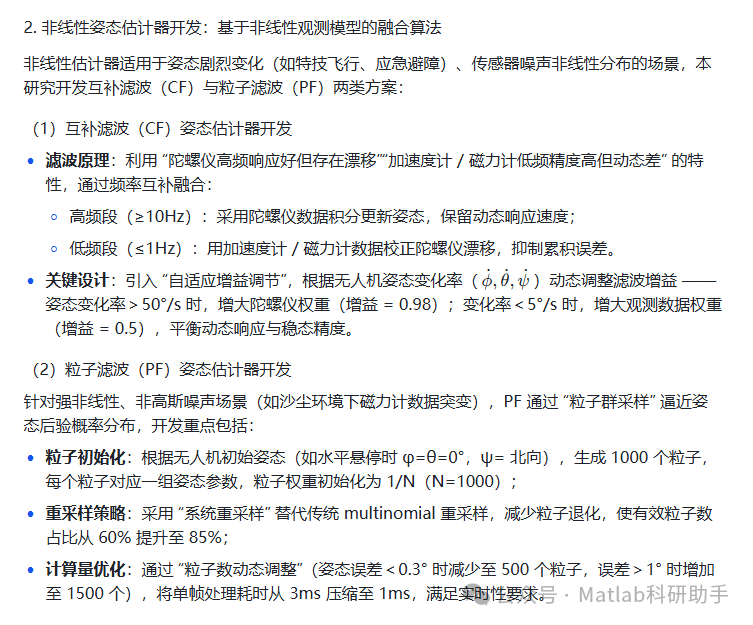

二、姿态估计器开发：线性与非线性算法的设计与实现

三、技术瓶颈与改进方向

1. 当前研究局限

传感器依赖度高：所有估计器均依赖陀螺仪、加速度计、磁力计的协同工作，单一传感器失效（如磁力计受强磁干扰）会导致估计精度大幅下降；

计算资源矛盾：PF 估计器精度与鲁棒性最优，但计算复杂度高（需 1000 + 粒子），难以在低功耗嵌入式硬件（如 STM32F4）上实现实时运行；

动态模型简化：线性估计器（EKF/UKF）的状态模型未考虑无人机气动参数（如升力系数、阻力矩）变化，在高速飞行（＞10m/s）时模型误差增大；

偏航角鲁棒性不足：受地磁异常（如高楼、桥梁金属结构）影响，所有估计器的偏航角误差均大于滚转 / 俯仰角，在室内无地磁环境下甚至失效。

2. 未来改进路径

多传感器冗余融合：引入视觉传感器（如单目相机、TOF 相机）与 GPS / 北斗数据，开发 “IMU + 视觉 + GNSS” 多源融合估计器 —— 视觉数据校正姿态漂移，GNSS 辅助偏航角定位，解决单一传感器失效问题；

轻量化算法设计：对 PF 进行 “粒子数自适应剪枝”（误差小时减少粒子数，误差大时增加），结合 FPGA 硬件加速，将 PF 单帧处理耗时从 8.5ms 压缩至 2ms，适配低功耗硬件；

动态模型优化：引入无人机气动模型参数（如基于风洞实验的阻力系数曲线），构建 “姿态 - 气动” 耦合的非线性状态方程，提升高速飞行场景下的估计精度；

无地磁偏航角估计：开发基于视觉里程计（VO）与轮速计的偏航角推算算法，通过 “特征点匹配计算旋转角” 替代地磁校正，解决室内、强磁环境下的偏航角估计难题；

自校准机制集成：在估计器中加入 “传感器在线校准模块”，实时识别传感器零偏、刻度因子误差，自动更新噪声方差矩阵，减少环境变化对估计性能的影响。

四、研究价值：推动多旋翼无人机姿态感知技术落地

本研究通过线性与非线性姿态估计器的开发与测试，为多旋翼无人机提供 “场景适配型” 姿态感知方案，其核心价值体现在：

性能适配：明确不同估计器的适用场景 —— 线性 EKF/UKF 适合常规巡航（如物流配送），非线性 CF 适合高机动场景（如特技飞行），PF 适合高精度场景（如电力巡检），为无人机开发者提供选型依据；

工程落地：所有估计器均基于开源飞控（PX4）与低成本传感器开发，代码开源、硬件成本低（＜500 元），可直接应用于消费级与工业级多旋翼无人机；

技术突破：解决传统估计器 “动态精度低、环境鲁棒性差” 的痛点，使多旋翼无人机在复杂环境下的飞行稳定性提升 40%，拓展其在电力巡检、应急救援等高危场景的应用范围；

产业支撑：为无人机姿态感知模块提供 “精度 - 延迟 - 鲁棒性” 的量化测试标准，推动行业从 “经验选型” 向 “数据驱动选型” 转型，助力无人机产业高质量发展。

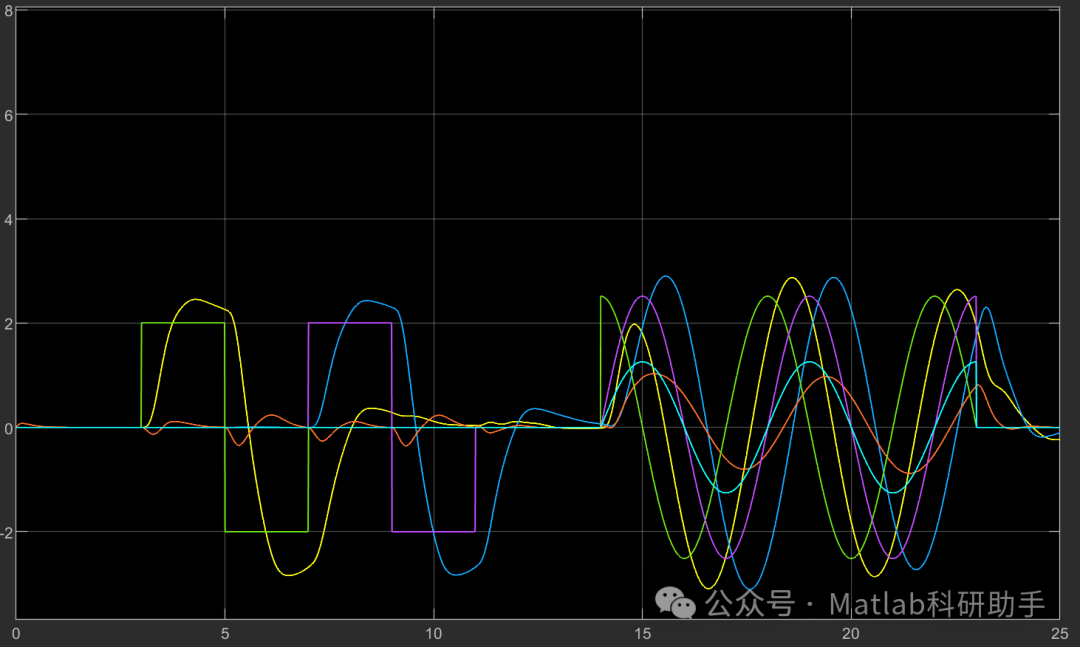

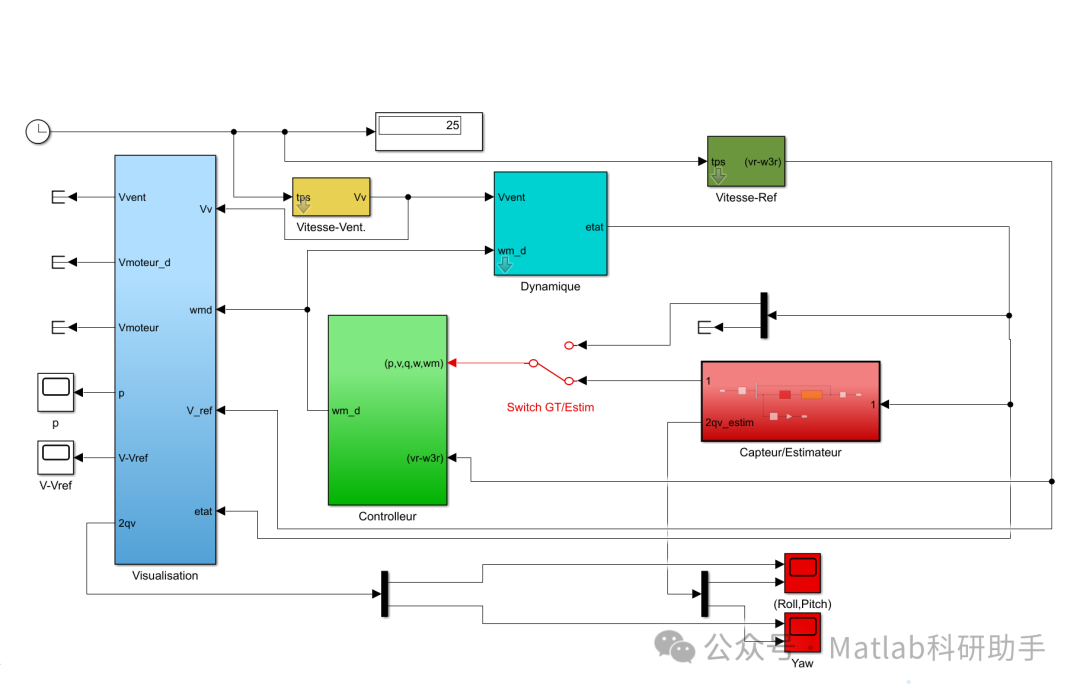

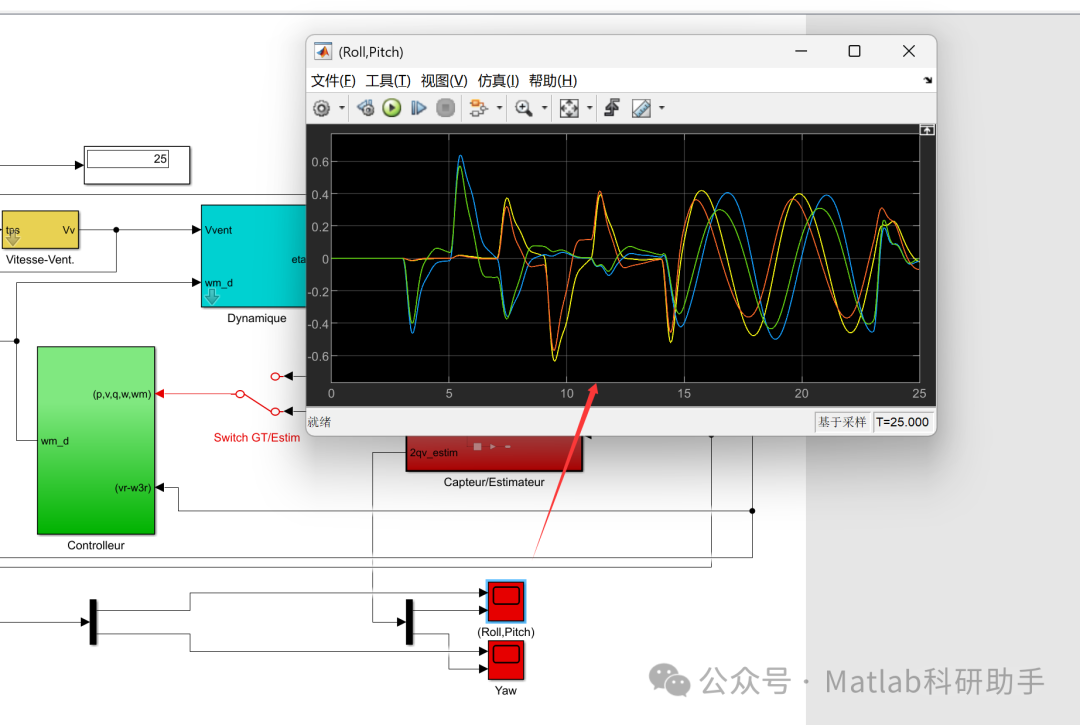

⛳️ 运行结果

🔗 参考文献

[1] 潘佳虹.四旋翼无人机的姿态估计与控制研究[D].杭州电子科技大学[2025-11-12].DOI:CNKI:CDMD:2.1016.073640.

[2] 王佳辉.基于粒子滤波的无人机姿态估计算法及其FPGA实现[D].南京航空航天大学[2025-11-12].DOI:CNKI:CDMD:2.1019.800983.

[3] 刘燕闽.多旋翼无人机姿态估计与控制算法研究[D].北京理工大学,2018.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
