【参数识别】频域模态参数辨识附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

频域模态参数辨识是结构动力学领域中一种重要的参数识别方法，它通过对结构振动响应的频域数据进行分析，来获取结构的模态参数，包括固有频率、阻尼比和模态振型等。这些参数对于理解结构的动态特性、进行结构设计优化、故障诊断以及振动控制等方面都具有至关重要的意义。

基本原理

频域模态参数辨识的基本原理是基于结构的振动方程在频域内的表达形式。结构在外界激励作用下会产生振动，其振动响应可以通过傅里叶变换转换到频域，得到频响函数（FRF）。频响函数描述了结构在不同频率下的响应与激励之间的关系，它包含了结构的全部模态信息。

在频域中，结构的频响函数可以表示为各阶模态贡献的叠加。通过对频响函数进行曲线拟合或参数估计等处理，就能分离出各阶模态的特性，从而识别出相应的模态参数。例如，固有频率对应着频响函数中的峰值位置，阻尼比可以通过峰值的宽度来确定，而模态振型则与频响函数在不同测点处的幅值和相位关系相关。

常用方法

峰值拾取法

峰值拾取法是一种简单直观的频域模态参数辨识方法。它通过观察频响函数的幅频特性曲线，直接读取曲线峰值对应的频率作为固有频率。对于阻尼比较小的结构，峰值附近的曲线较为尖锐，此时可以根据半功率点法来估算阻尼比。半功率点是指幅频特性曲线上幅值下降到峰值的 1/√2 倍时对应的两个频率点，这两个频率点之间的差值与固有频率的比值的一半即为阻尼比。

不过，峰值拾取法的精度相对较低，适用于结构模态较为稀疏、阻尼较小且各阶模态之间耦合较弱的情况。

频域分解法

频域分解法（FDD）是一种基于随机子空间识别思想的频域方法。它首先对结构的功率谱密度函数进行奇异值分解，得到一系列奇异值和奇异向量。其中，较大的奇异值对应的频率即为结构的固有频率，而相应的奇异向量则包含了模态振型的信息。

频域分解法具有较强的抗噪声能力，适用于处理环境激励下的振动数据，在桥梁、建筑等大型结构的模态参数辨识中得到了广泛应用。

复指数法

复指数法是通过将频响函数表示为复指数函数的线性组合，来识别结构的模态参数。它首先对频响函数进行傅里叶逆变换得到脉冲响应函数，然后将脉冲响应函数表示为复指数函数的形式，通过最小二乘拟合等方法求解复指数函数的参数，进而得到结构的固有频率、阻尼比和模态振型。

复指数法具有较高的辨识精度，但对数据的质量要求较高，适用于模态密度较低的结构。

关键环节

数据采集

数据采集是频域模态参数辨识的基础，其质量直接影响辨识结果的精度。在数据采集过程中，需要合理选择传感器的类型、数量和安装位置，以确保能够准确测量结构的振动响应。同时，还需要控制激励的方式和大小，避免结构产生非线性振动。

频响函数估计

频响函数估计是频域模态参数辨识的关键步骤之一。常用的频响函数估计方法包括 H1 估计、H2 估计和 HV 估计等。H1 估计是通过对激励和响应的自功率谱密度和互功率谱密度进行估计得到的，适用于激励信号可测且噪声主要存在于响应中的情况；H2 估计则适用于噪声主要存在于激励中的情况；HV 估计是一种稳健的估计方法，对噪声具有较强的抑制能力。

模态参数提取

模态参数提取是从估计得到的频响函数中提取出结构的固有频率、阻尼比和模态振型等参数的过程。在这个过程中，需要根据结构的特点和数据的质量选择合适的提取方法，并对提取结果进行验证和修正，以确保其准确性。

应用场景

频域模态参数辨识在工程领域有着广泛的应用。在航空航天领域，它可以用于飞机、火箭等飞行器的结构动态特性分析，为飞行器的设计和安全评估提供依据；在机械工程领域，它可以用于机床、汽车发动机等机械设备的故障诊断和振动控制，提高设备的运行可靠性和使用寿命；在土木工程领域，它可以用于桥梁、建筑等大型结构的健康监测，及时发现结构的损伤和隐患，保障结构的安全运营。

总之，频域模态参数辨识作为一种重要的结构动力学分析方法，在工程实践中发挥着越来越重要的作用。随着科学技术的不断发展，其理论和方法也在不断完善和创新，为解决复杂结构的动态特性分析问题提供了更加有效的手段。

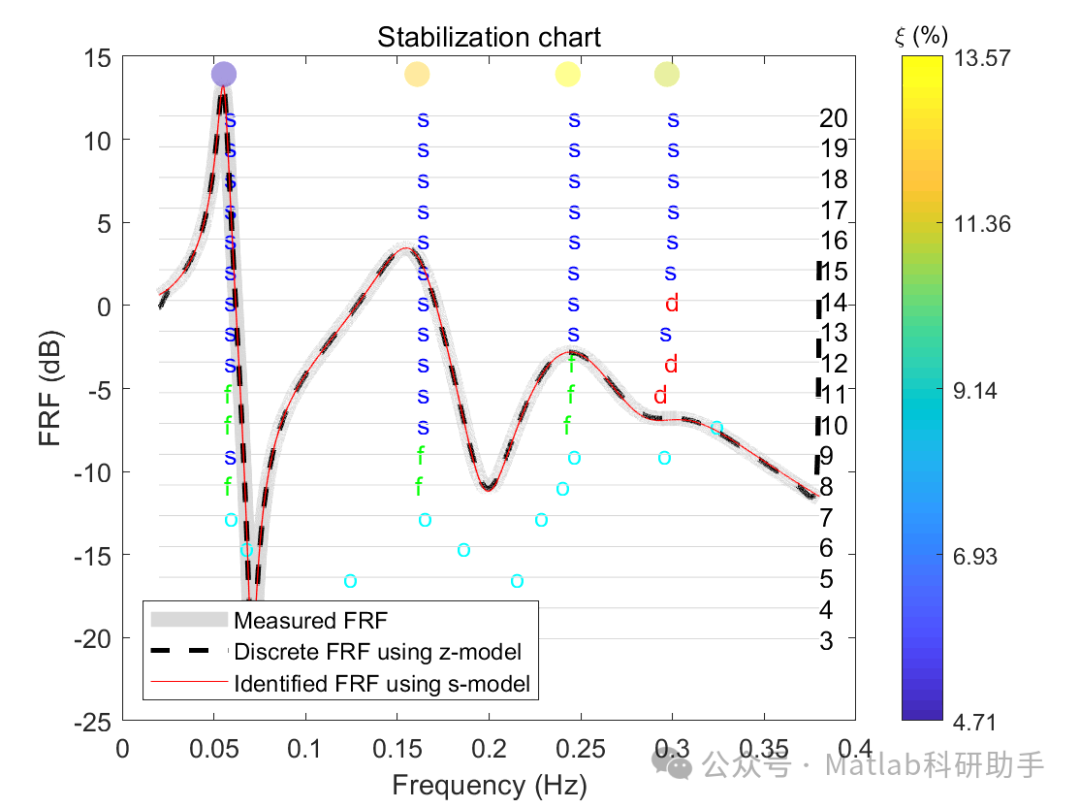

⛳️ 运行结果

🔗 参考文献

[1] 段丽慧.基于小波变换的结构模态参数识别[D].西北工业大学[2025-08-09].DOI:10.7666/d.y1033444.

[2] 单德山,李乔.桥梁结构模态参数的时频域识别[J].桥梁建设, 2015, 45(2):6.DOI:CNKI:SUN:QLJS.0.2015-02-005.

[3] 王卫华.模态参数识别方法及应用研究[D].国防科学技术大学[2025-08-09].DOI:10.7666/d.y1297801.
