🔥 内容介绍

本研究聚焦于使用同步参考系控制的三相有源电力滤波器（APF），详细阐述三相有源电力滤波器的工作原理与结构组成，深入剖析同步参考系控制策略在三相 APF 中的应用机制。通过构建基于同步参考系控制的三相 APF 模型，进行仿真与实验分析，研究该控制策略下三相 APF 对谐波电流、无功电流的补偿效果，以及系统的动态响应和稳定性，为三相有源电力滤波器在电力系统谐波治理和无功补偿领域的优化设计与广泛应用提供理论依据和技术支持。

一、引言

随着电力电子设备、非线性负载在电力系统中的广泛应用，谐波污染和无功功率问题日益严重，这不仅降低了电能质量，还对电力系统的安全稳定运行构成威胁。三相有源电力滤波器作为一种先进的电能质量治理装置，能够实时检测并补偿系统中的谐波电流和无功电流，有效改善电能质量。同步参考系控制策略凭借其良好的动态性能和控制精度，成为三相有源电力滤波器常用的控制方法之一。深入研究使用同步参考系控制的三相有源电力滤波器，对于提升电力系统电能质量、保障电力设备安全运行具有重要意义。本研究旨在全面分析该系统的工作原理、控制策略、性能特点，探索其优化方向，推动三相有源电力滤波器技术的发展与应用。

二、三相有源电力滤波器工作原理

2.1 基本结构

三相有源电力滤波器主要由检测电路、控制电路、驱动电路和主电路组成。主电路通常采用三相电压型逆变器结构，由六个功率开关器件（如 IGBT）及其反并联二极管构成，是实现谐波和无功补偿的核心部分；检测电路用于实时采集三相电网电压、负载电流等信号；控制电路基于检测到的信号，运用特定的控制算法计算出需要补偿的电流指令；驱动电路则根据控制电路输出的指令，产生合适的驱动信号控制功率开关器件的通断，使主电路输出与负载谐波和无功电流大小相等、方向相反的补偿电流。

2.2 补偿原理

三相有源电力滤波器通过检测负载电流中的谐波和无功电流分量，控制主电路产生与之大小相等、方向相反的补偿电流注入电网。在理想情况下，补偿电流与负载中的谐波和无功电流相互抵消，使得电网侧电流仅包含基波有功电流，从而实现谐波抑制和无功补偿，提高电网的功率因数，改善电能质量。

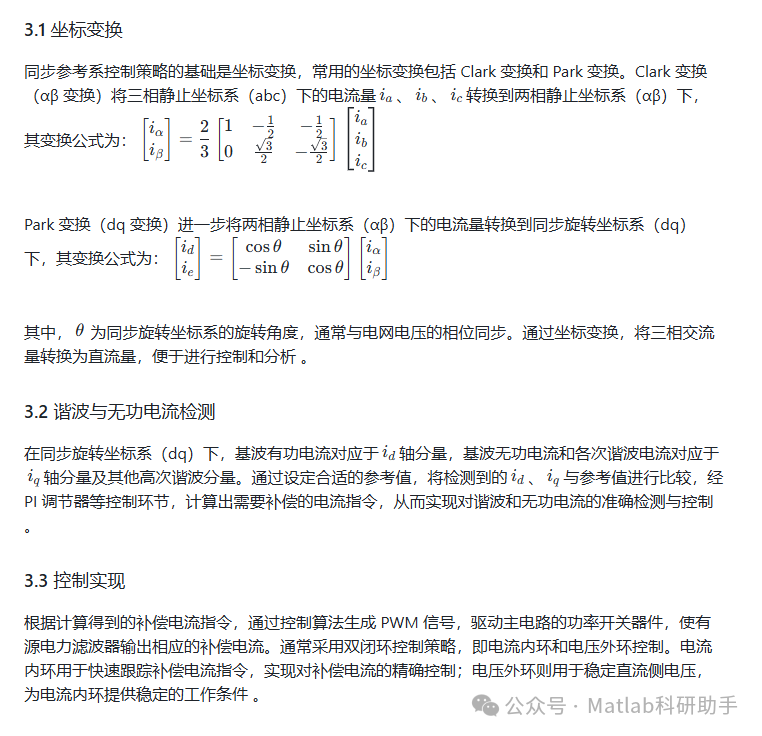

三、同步参考系控制策略

四、基于同步参考系控制的三相 APF 模型构建与分析

4.1 模型搭建

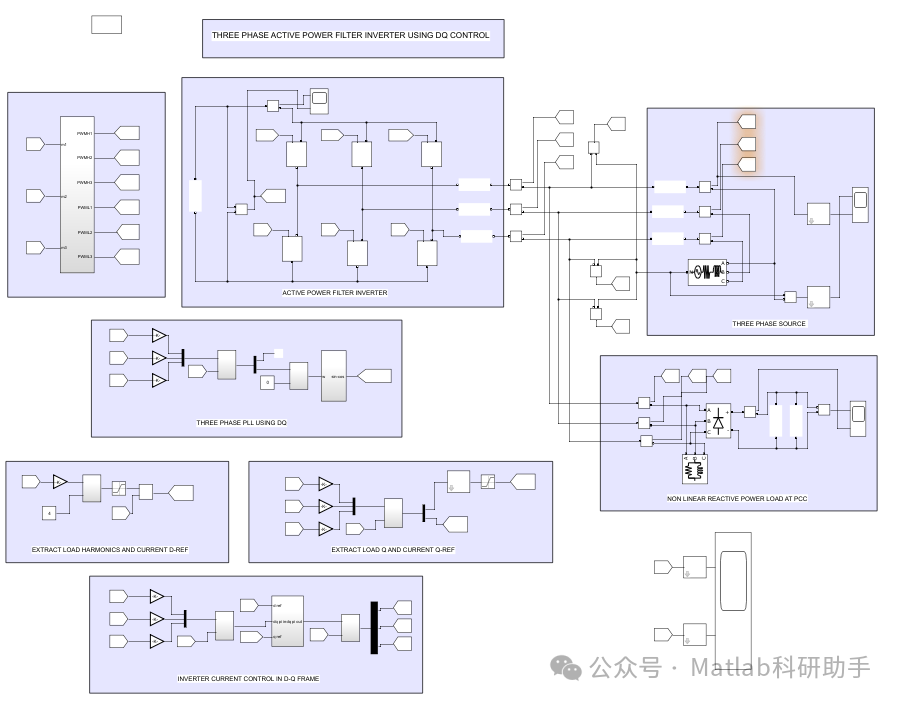

在 MATLAB/Simulink 环境下，搭建基于同步参考系控制的三相有源电力滤波器模型。模型主要包括三相电源模块、非线性负载模块、三相有源电力滤波器主电路模块、检测与控制模块。三相电源模块模拟理想三相交流电源；非线性负载模块采用三相不控整流桥带阻感负载，用于产生谐波和无功电流；主电路模块采用三相电压型逆变器结构；检测与控制模块实现同步参考系控制策略，包括坐标变换、谐波与无功电流检测以及 PWM 信号生成等功能。

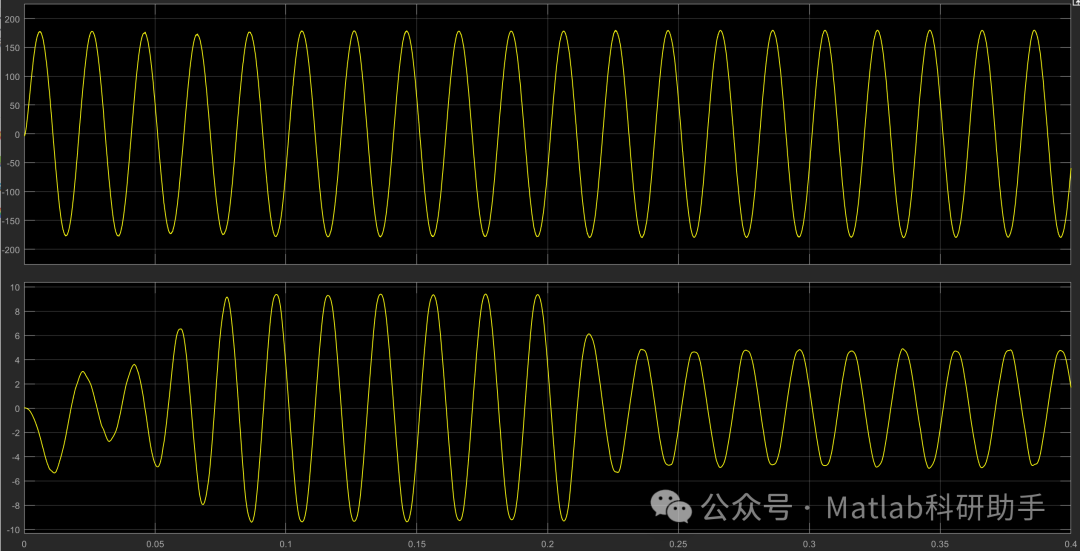

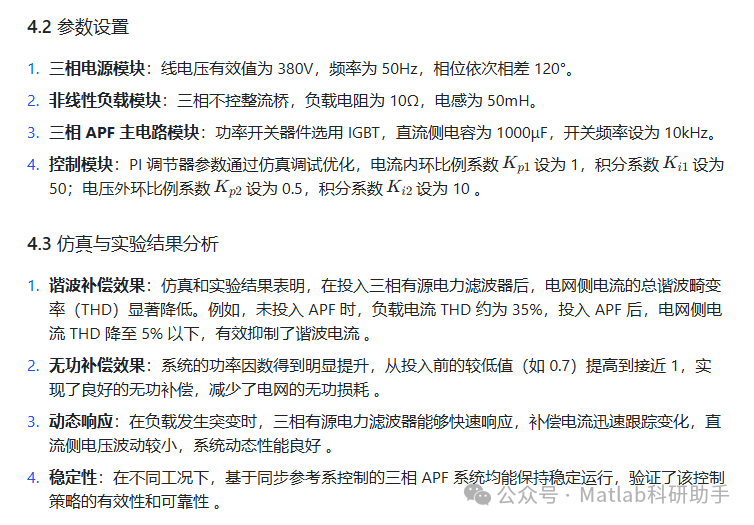

五、结论

本研究对使用同步参考系控制的三相有源电力滤波器进行了全面研究，详细阐述了其工作原理、同步参考系控制策略，成功构建模型并进行仿真与实验分析。结果表明，该控制策略下的三相有源电力滤波器能够有效抑制谐波电流、补偿无功电流，具有良好的动态响应和稳定性。本研究成果为三相有源电力滤波器的设计、优化和实际应用提供了理论和实践依据。未来可进一步研究更先进的控制算法，结合智能控制技术，提高三相有源电力滤波器的性能，拓展其在电力系统中的应用范围。
