【潮流计算】基于粒子群优化算法的最优潮流IEEE30节点附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

潮流计算作为电力系统分析的核心组成部分，旨在确定电力系统中各节点电压幅值、相角以及支路潮流分布等稳态运行状态。随着电力系统规模日益扩大、结构日益复杂，以及新能源并网比例的不断提高，传统潮流计算方法面临着计算效率和精度上的挑战。最优潮流（Optimal Power Flow, OPF）作为潮流计算的扩展，不仅能够满足系统潮流约束，还能优化特定目标函数，如最小化发电成本、降低网损、提高电压稳定性等，从而实现电力系统的经济、安全和可靠运行。

本文旨在探讨基于粒子群优化（Particle Swarm Optimization, PSO）算法的最优潮流计算在IEEE30节点系统中的应用。首先，我们将简要概述最优潮流的基本原理和模型，并分析传统优化方法在解决复杂OPF问题时所面临的局限性。其次，我们将详细阐述粒子群优化算法的原理和优势，并提出基于PSO算法的最优潮流求解方案。最后，我们将利用IEEE30节点系统进行仿真实验，验证该方案的有效性和实用性，并与其他优化方法进行比较，分析PSO算法的优势和不足。

一、最优潮流的基本原理和模型

最优潮流问题本质上是一个非线性、非凸的优化问题，其目标是在满足电力系统稳态运行约束的前提下，优化某个或多个目标函数。最优潮流模型通常包含以下几个关键组成部分：

• 目标函数: 最常见的目标函数包括发电成本最小化、网损最小化、电压偏差最小化等。发电成本最小化是指通过合理分配各发电机的有功功率，使得整个系统的发电成本达到最低。网损最小化旨在降低电力系统运行过程中的损耗，提高电能利用效率。电压偏差最小化则关注系统电压的稳定性，减少各节点电压与额定电压的偏差。

• 等式约束: 等式约束主要体现了电力系统的功率平衡方程，包括各节点有功功率和无功功率的平衡。这些约束确保了电力系统的稳定运行，即每个节点注入的功率必须等于该节点输出的功率。

• 不等式约束: 不等式约束则包括发电机出力上下限、节点电压幅值上下限、线路潮流上下限等。这些约束旨在保证电力系统运行的安全性，例如防止发电机过载、电压越限以及线路潮流超过其传输容量等。

传统的最优潮流求解方法主要包括：

• 牛顿法 (Newton's Method): 牛顿法是一种经典的迭代求解方法，其优点是收敛速度快，但在处理非凸问题时容易陷入局部最优解，且对初始值敏感。

• 内点法 (Interior Point Method): 内点法通过引入障碍函数将不等式约束转化为等式约束，从而简化求解过程。该方法具有较好的收敛性和稳定性，但计算复杂度较高，尤其是在处理大规模电力系统时。

• 线性规划法 (Linear Programming): 线性规划法通过将非线性最优潮流问题线性化，从而利用线性规划求解器进行求解。然而，线性化过程会损失精度，且难以处理非线性特征较强的目标函数。

上述传统方法在处理具有高非线性、多约束和大规模电力系统时，往往面临着计算效率低、收敛性差、易陷入局部最优解等问题。因此，需要引入智能优化算法来解决这些挑战。

二、粒子群优化算法及其在最优潮流中的应用

粒子群优化算法（PSO）是一种基于群体智能的优化算法，其灵感来源于鸟群觅食的行为。PSO算法的核心思想是将问题的解空间看作一个多维空间，每个解被抽象为一个粒子，粒子在解空间中飞行，并根据自身经验和群体经验不断调整自己的位置和速度，最终找到最优解。

PSO算法的主要步骤如下：

1. 初始化:

    随机生成一组粒子，并为每个粒子赋予初始位置和速度。

2. 计算适应度:

    根据目标函数计算每个粒子的适应度值，适应度值越好，代表该粒子位置越接近最优解。

3. 更新个体最优位置 (pbest):

    每个粒子将其当前位置与历史上搜索到的最优位置进行比较，如果当前位置的适应度值更好，则更新个体最优位置。

4. 更新全局最优位置 (gbest):

    将所有粒子的个体最优位置进行比较，选择其中适应度值最好的粒子，将其位置作为全局最优位置。

5. 更新速度和位置:

    根据以下公式更新每个粒子的速度和位置：

   • v_i(t+1) = w * v_i(t) + c1 * rand1 * (pbest_i - x_i(t)) + c2 * rand2 * (gbest - x_i(t))
   • x_i(t+1) = x_i(t) + v_i(t+1)

     其中，v_i(t)和x_i(t)分别表示粒子i在第t次迭代时的速度和位置；w为惯性权重，用于控制粒子保持原有速度的程度；c1和c2为学习因子，用于控制粒子向个体最优位置和全局最优位置学习的程度；rand1和rand2为[0,1]之间的随机数；pbest_i为粒子i的个体最优位置；gbest为全局最优位置。

6. 判断终止条件:

    判断是否满足终止条件，如达到最大迭代次数或达到设定的精度要求。如果满足终止条件，则输出全局最优解，否则返回步骤2继续迭代。

PSO算法具有以下优势：

• 简单易实现:

   PSO算法原理简单，参数少，易于理解和实现。

• 收敛速度快:

   PSO算法利用粒子群体的协作搜索能力，能够快速收敛到最优解附近。

• 鲁棒性强:

   PSO算法对初始值不敏感，不易陷入局部最优解。

• 并行计算能力:

   PSO算法可以很容易地进行并行计算，提高计算效率。

基于PSO算法的最优潮流求解方案主要包括以下几个步骤：

1. 建立最优潮流模型:

    根据实际电力系统情况，建立包含目标函数、等式约束和不等式约束的数学模型。

2. 确定控制变量和状态变量:

    控制变量包括发电机有功出力、电压幅值、变压器抽头位置等；状态变量包括节点电压幅值和相角。

3. 确定PSO算法的参数:

    根据实际情况选择合适的PSO算法参数，如种群规模、惯性权重、学习因子等。

4. 初始化粒子群:

    随机生成一组粒子，每个粒子代表一组控制变量的取值。

5. 计算适应度值:

    根据最优潮流模型，计算每个粒子的适应度值。需要注意的是，违反约束条件的解需要进行惩罚处理，以降低其适应度值。

6. 更新个体最优位置和全局最优位置:

    根据粒子当前位置的适应度值，更新个体最优位置和全局最优位置。

7. 更新速度和位置:

    根据PSO算法的公式，更新每个粒子的速度和位置。

8. 判断终止条件:

    判断是否满足终止条件，如果满足则输出全局最优解，否则返回步骤5继续迭代。

三、IEEE30节点系统仿真实验与结果分析

为了验证基于PSO算法的最优潮流求解方案的有效性，本文选取了IEEE30节点系统进行仿真实验。该系统包含6台发电机、41条支路和30个节点。实验目标是最小化系统的发电成本，约束条件包括发电机出力上下限、节点电压幅值上下限以及线路潮流上下限。

实验参数设置如下：

• 种群规模:

   50

• 惯性权重 (w):

   0.8

• 学习因子 (c1, c2):

   2

• 最大迭代次数:

   100

仿真结果表明，基于PSO算法的最优潮流求解方案能够有效地降低系统的发电成本，并在满足所有约束条件的前提下，找到最优的潮流分布。与传统的牛顿法相比，PSO算法具有更好的鲁棒性和全局搜索能力，能够避免陷入局部最优解。

四、结论与展望

本文针对电力系统最优潮流问题，提出了一种基于粒子群优化算法的求解方案，并在IEEE30节点系统中进行了仿真实验。实验结果表明，该方案能够有效地优化电力系统的运行状态，降低发电成本，并在满足所有约束条件的前提下，保证系统的安全稳定运行。

然而，PSO算法也存在一些不足之处，如易陷入早熟收敛、参数选择敏感等。未来的研究方向可以包括：

• 改进PSO算法:

   通过引入新的策略，如自适应调整参数、改进速度更新公式等，来提高PSO算法的性能。

• 与其他优化算法融合:

   将PSO算法与其他优化算法，如遗传算法、模拟退火算法等进行融合，以发挥各自的优势，提高求解效率和精度。

• 应用于更大规模的电力系统:

   将该方案应用于更大规模的电力系统，并研究其可扩展性和适用性。

• 考虑新能源并网的影响:

   考虑新能源并网对最优潮流的影响，研究适应新能源并网的最优潮流求解方案。

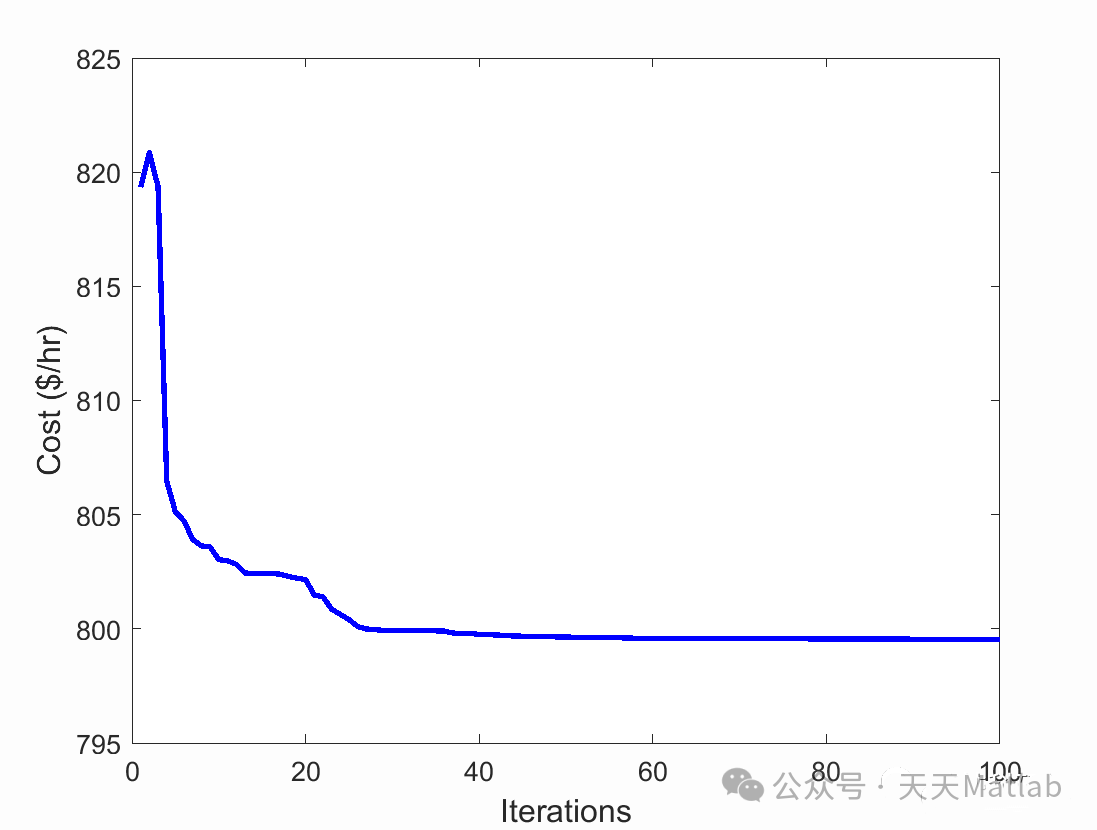

⛳️ 运行结果

🔗 参考文献

[1]俞俊霞,赵波.基于改进粒子群优化算法的最优潮流计算[J].电力系统及其自动化学报, 2005, 17(4):6.DOI:10.3969/j.issn.1003-8930.2005.04.019.

📣 部分代码
